Catálogo de Roletes para Correias Transportadoras

Descrição do Produto

Os roletes para correias transportadoras HDPE / UHMWPE da World Prime Services são roletes de suporte de correia não metálicos ou compósitos, projetados para sistemas de transporte de material a granel exigentes. A carcaça polimérica oferece uma superfície de rolagem resistente à corrosão e adequada ao contato com a correia, enquanto o rolamento interno, o eixo e o sistema de vedação são selecionados conforme a carga do transportador, a velocidade, a exposição ambiental e os requisitos de intercambiabilidade dimensional.

Aplicações típicas incluem os ramais de transporte e retorno em mineração, processamento mineral, portos e terminais, manuseio de carvão, cimento, agregados, fertilizantes, sal, processamento químico e sistemas transportadores de geração de energia.

Vantagens de Engenharia

• Carcaça polimérica resistente à corrosão para ambientes úmidos, salinos, com umidade e quimicamente agressivos.
• Massa do rolete menor que muitas construções comparáveis em carcaça de aço, melhorando a ergonomia de manuseio manual e manutenção.
• Superfície de contato polimérica adequada à correia, que não desenvolve incrustação por corrosão de aço.
• Baixa aderência de material, podendo reduzir o acúmulo de material residual (carryback) em aplicações selecionadas.
• Baixa inércia rotacional e potencial de menor resistência de arranque, quando combinado com rolamentos e vedações corretamente selecionados.
• Resistência à umidade e a muitos produtos químicos industriais, sujeita à verificação de compatibilidade do polímero.
• Potencial de redução de ruído devido às características de amortecimento da carcaça polimérica.
• Conceitos de vedação multiestágio podem proteger os rolamentos contra contaminação por poeira e umidade.
• Formulações antiestáticas e resistentes ao fogo disponíveis devem ser tratadas como opções específicas de projeto, sujeitas a certificação aplicável.
• Diâmetros, comprimentos, pontas de eixo e arranjos de rolamento personalizados podem ser projetados para sistemas novos ou de reposição.

Construção Típica

Estrutura típica: carcaça em polímero HDPE / UHMWPE, rolamento de precisão, eixo passante ou escalonado (opcional) e vedação labiríntica multiestágio.

Faixa de Tamanhos de Referência

Roletes HDPE de alta capacidade modernos estão disponíveis comercialmente em amplas faixas dimensionais. Como referência atual de mercado, projetos de alta capacidade podem usar diâmetros de tubo de aproximadamente 127mm a 219mm, rolamentos da série 6305 a 6312 e eixos de aproximadamente 26mm a 62mm. Esses valores são apenas referências do setor e não constituem um limite fixo de fabricação da World Prime Services.

Referência Dimensional Legada

As combinações dimensionais a seguir são baseadas nos documentos históricos de produto fornecidos para este catálogo e são mantidas como dimensões de referência cruzada. Todos os novos pedidos exigem aprovação de desenho dimensional.

Espessura de Parede do Tubo Polimérico de Referência

Os valores a seguir reproduzem as referências de diâmetro externo/espessura de parede contidas na ficha técnica legada fornecida. São valores preliminares de referência e não substituem um desenho de engenharia aprovado.

Referência da ficha legada para variação do diâmetro externo: ≤1%. As tolerâncias finais de fabricação serão estabelecidas no desenho aprovado do produto.

Configurações de Rolete

Setores de Aplicação

Sistema de Rolamento e Vedação

O desempenho do rolamento e da vedação é crítico para a vida útil do rolete do transportador. O rolamento deve ser selecionado conforme a carga radial calculada, a velocidade rotacional, as horas de operação esperadas, o nível de contaminação e a deflexão do eixo. Projetos premium de roletes HDPE de alta capacidade no mercado internacional usam arranjos de vedação multicamada combinando vedações labirínticas e de contato. Testes de desempenho de vedação podem ser especificados conforme padrões de projeto reconhecidos, como a DIN 22112, quando aplicável.

As referências de rolete legadas fornecidas para este catálogo identificam rolamentos 6205ZZ em configurações selecionadas de Ø127mm. Essa designação de rolamento deve ser considerada uma referência dimensional, não uma especificação universal para todos os tamanhos de rolete.

Dados Necessários para Seleção

• Largura e construção da correia do transportador.
• Função de carga ou retorno.
• Configuração da calha e ângulo de inclinação.
• Diâmetro externo e comprimento da face do rolete.
• Dimensões do chassi existente e geometria da ponta do eixo.
• Velocidade da correia em m/s.
• Capacidade máxima de material e densidade a granel.
• Espaçamento entre calhas e carga calculada por rolete.
• Faixa de temperatura de operação.
• Exposição a umidade ambiente, lavagem e chuva.
• Nível de contaminação por poeira e partículas finas.
• Exposição química, salina ou corrosiva.
• Vida útil requerida do rolamento e série do rolamento.
• Requisitos antiestáticos, resistentes a chamas ou outras exigências regulatórias.
• Padrão dimensional requerido e documentação de inspeção/teste.

Inspeção e Manutenção

Designação de Pedido do Produto

Formato de pedido recomendado:

WPS – [MATERIAL] – [OD] – [FACE] – [SHAFT] – [BEARING] – [SEAL] – [OPTION]

Exemplo: WPS – HDPE – 127 – 331 – 25/20 – 6205ZZ – LAB – AS

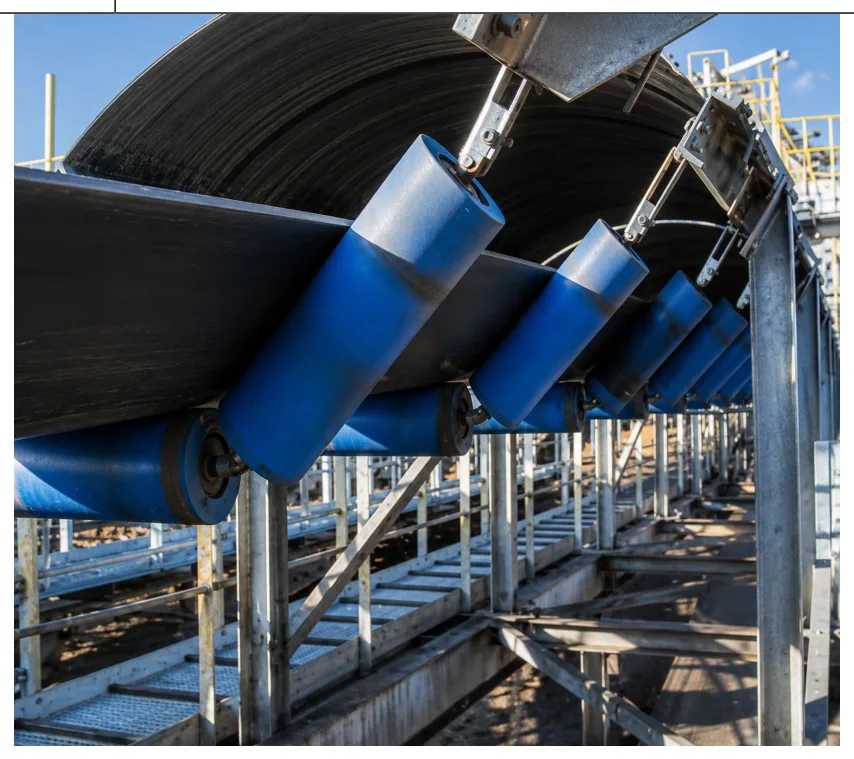

Fotografias do Produto

Aviso Técnico

Todas as dimensões, materiais e configurações deste catálogo são referências preliminares de engenharia e de família de produto. A seleção final do rolete deve ser baseada nos dados operacionais do transportador e em um desenho técnico aprovado. Desempenho, resistência química, resistência ao fogo, comportamento antiestático, desempenho da vedação e conformidade regulatória devem ser confirmados para o produto específico pedido. A identificação de produto da World Prime Services aplica-se somente a produtos fornecidos sob a documentação comercial e técnica aprovada correspondente.
