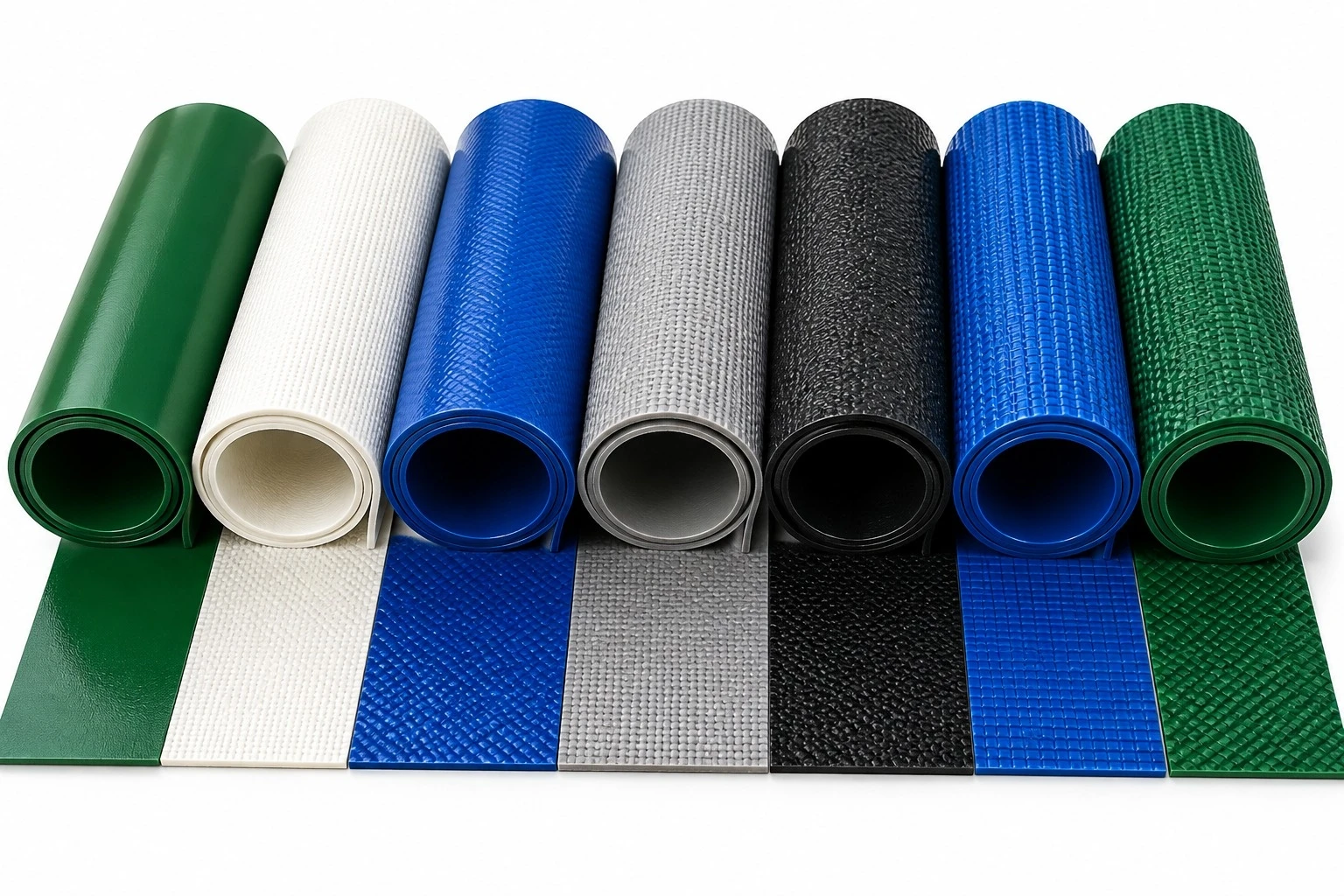

As correias transportadoras de PVC da World Prime Services são correias industriais leves e
versáteis para logística, embalagem, processamento de alimentos, eletrônicos, impressão, têxtil,
cerâmica, processamento de mármore e pedra, marcenaria e transporte geral. A família de
referência oferece mais de 30 padrões de superfície e uma ampla gama de construções para
diferentes exigências de atrito, carga e processo.
Faixa Verificada da Família de Produto
Parâmetro
Faixa Verificada / Descrição
Espessura
1–13 mm; sob encomenda
Cores
Verde, Branco, Preto, Azul; sob encomenda
Peso
1,2–10,9 kg/m²
Tração efetiva a 1% de alongamento
12–80 N/mm (faixa da família)
Faixa de Temperatura
-15 a +80 °C
Características
Estabilidade lateral, resistente a óleo, graus orientados à FDA, antiestático, resistente ao frio, retardante de chama, baixo ruído
Padrões de superfície
Mais de 30 padrões disponíveis
Modelos de PVC Representativos Verificados
Tipo
Camadas
Cor
Padrão
Total mm
Cobertura mm
Shore A
Peso kg/m²
Tração 1%
Polia Mín.
Temp.
20P21-34/0
2
Preto
Matt
2,0
0,5
80
2,2
10
30
-15/+80
10P12-14A
1
Verde
Liso/Liso
1,0
0,5
90
1,2
4
10
-15/+80
10P12-84A
1
Azul
Lisa
1,0
0,5
90
1,2
4
10
-15/+80
18P22-27
2
Branco
Tecido
1,8
—
—
1,7
8
40
-15/+80
18P22-27A
2
Branco
Tecido/Tecido
1,8
—
—
2,2
8
40
-15/+80
20P25-14A
2
Verde
Liso/Tecido
2,0
0,5
80
2,4
8
30
-15/+80
20P25-14/1A
2
Verde
Diamante
2,0
1,0
70
2,3
8
30
-15/+80
20P25-14/21A
2
Verde
Liso/Liso
2,0
0,5
85
2,4
8
40
-15/+80

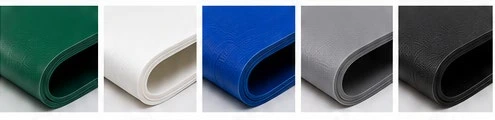

A faixa verificada da família lista Verde, Branco, Preto e Azul como cores padrão/de
referência, com cores sob encomenda disponíveis.

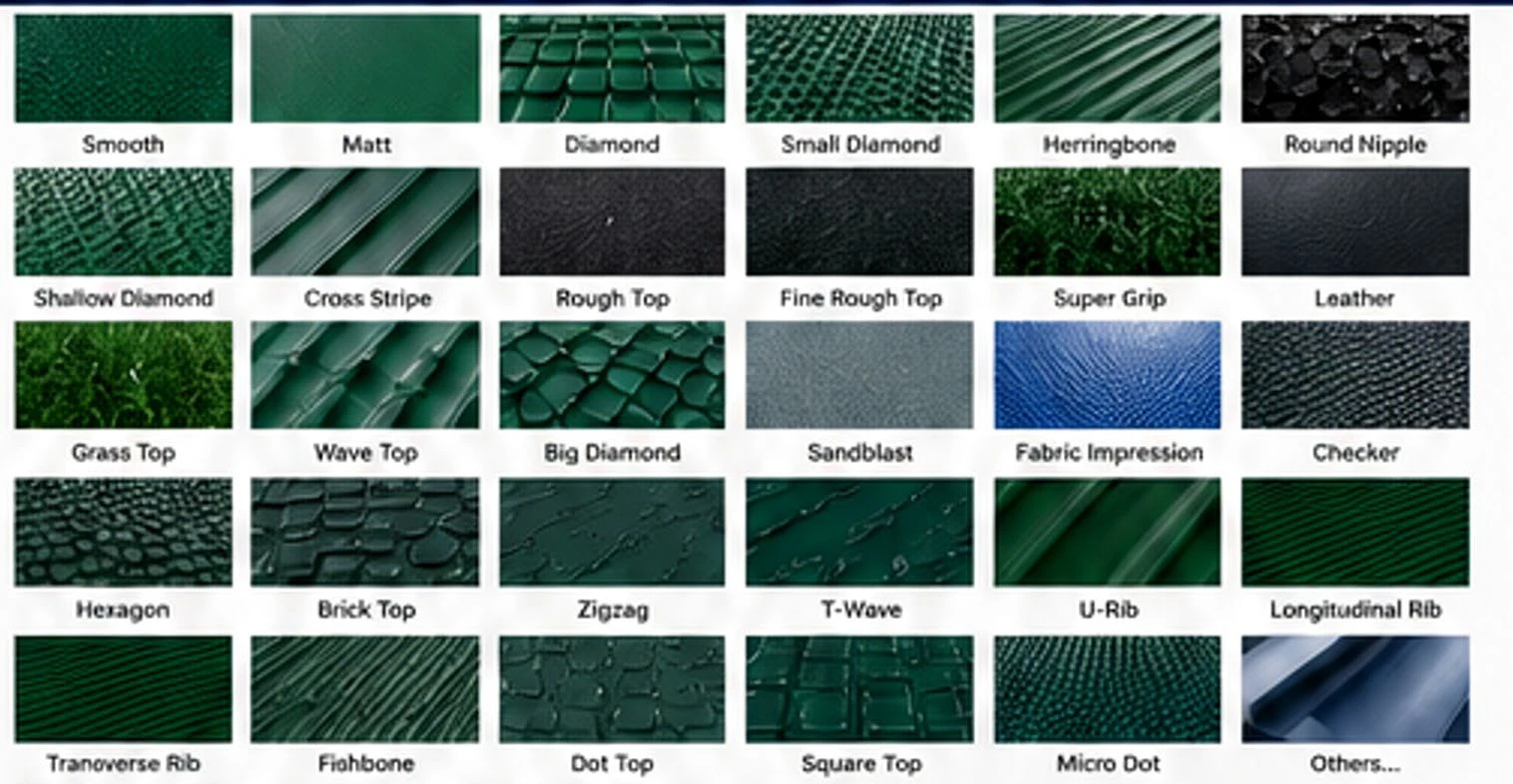

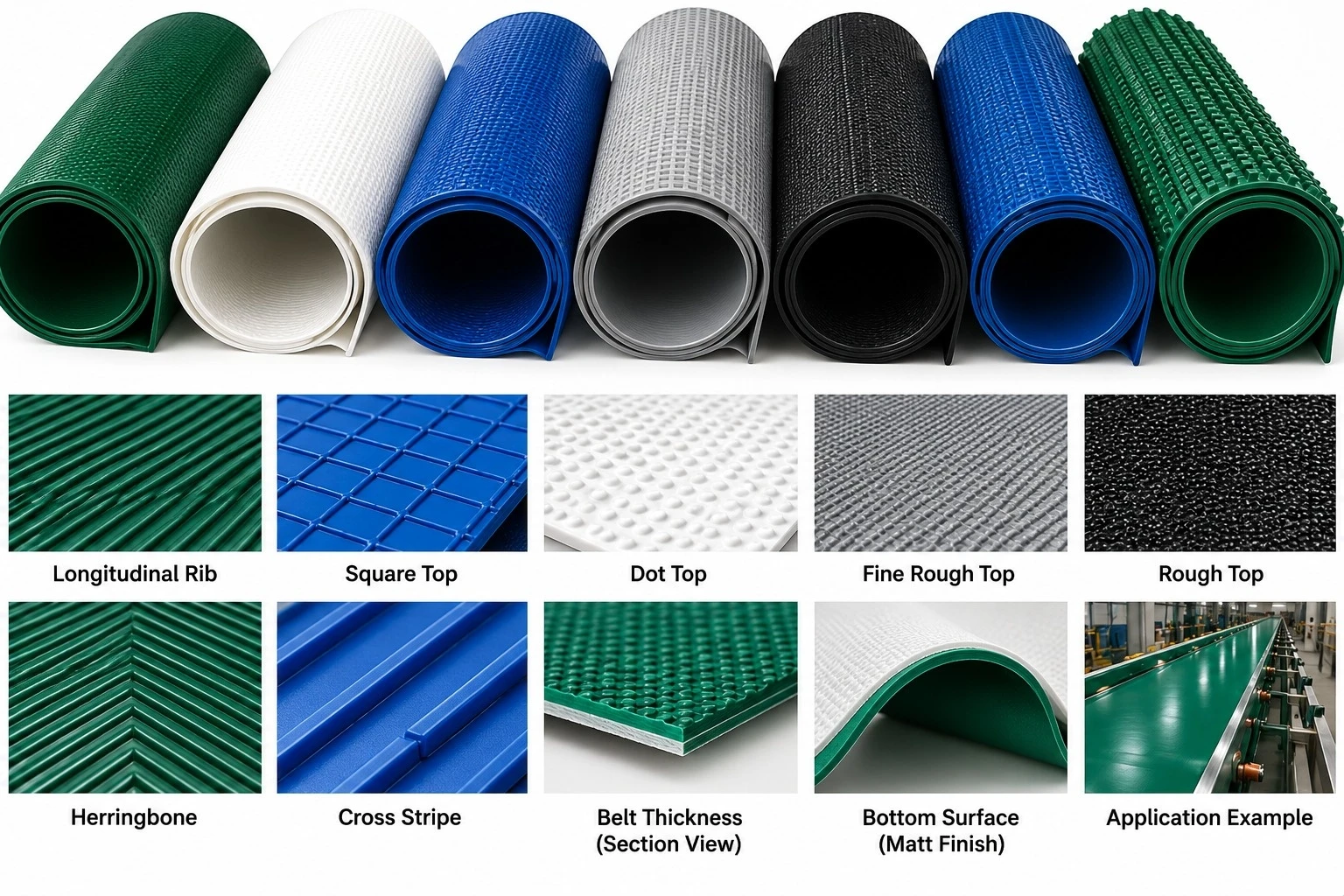

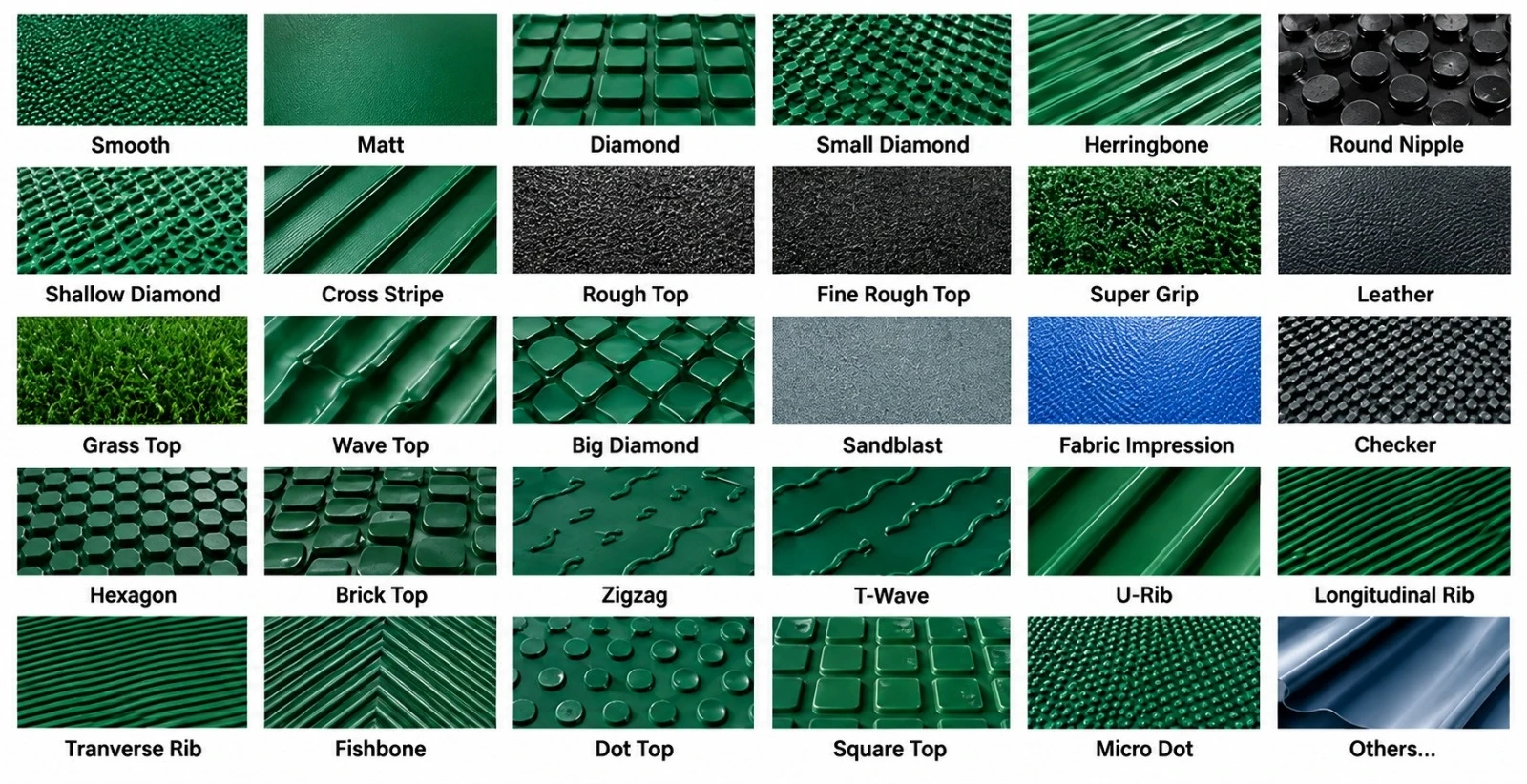

Padrões e Tecidos de PVC (Mais de 30 Padrões de Superfície)
Mais de 30 padrões de superfície podem estar disponíveis. Padrões especiais podem ser
customizados, sujeitos à viabilidade técnica e de fabricação. A textura de superfície é
selecionada de acordo com atrito, liberação do produto, drenagem, marcação do produto, ângulo de
inclinação e requisitos de limpeza.
Padrão / Impressão
Descrição Funcional
Aplicação Típica
Matt
Superfície não aderente de uso geral
Transporte geral
Diamante
Padrão de aprox. 0,6 mm; opção de grande largura
Logística e processamento de alimentos
Tecido Rugoso
Textura de aprox. 0,3 mm
Transporte geral
Rough Top – Leve
Perfil de alto atrito de aprox. 1,6 mm
Logística inclinada e aeroporto
Rough Top – Pesado
Perfil de alto atrito de aprox. 2,4 mm
Logística inclinada e aeroporto
Round Nipple
Perfil emborrachado de aprox. 0,6 mm
Processamento de mármore / inclinação
Shallow Diamond
Aderência controlada
Logística / processamento
Leather
Decorativo / atrito controlado
Manuseio especial
Sandblast
Aderência texturizada fina
Processamento geral
Herringbone
Aderência direcional
Transporte inclinado
Sawtooth
Alta aderência direcional
Transporte inclinado
Golf
Aderência moderada
Embalagem / indústria geral
Fine Golf
Aderência controlada e fina
Manuseio geral
Grass Top
Superfície de alto atrito
Transporte inclinado
Super Grip
Atrito muito alto
Inclinação acentuada / pacotes
Fine Rough Top
Textura fina de alto atrito
Manuseio de produto
Fabric Impression
Superfície tipo têxtil
Manuseio geral
Cross Pattern
Aderência multidirecional
Inclinação / posicionamento
Wave Top
Controle direcional do produto
Inclinação / declive
Big Diamond
Aderência emborrachada pesada
Manuseio industrial
Checker Top
Aderência e posicionamento
Embalagem / indústria geral
Square Top
Perfil quadrado em relevo
Transporte inclinado
Dot Top
Aderência por ponto de contato
Processamento geral
Oval Top
Perfil oval em relevo
Manuseio especial
Long Rib
Nervuras longitudinais
Rastreamento / movimento direcional
Transverse Rib
Resistência ao retrocesso
Transporte inclinado
Zigzag
Atrito direcional
Transporte especial
Blade Top
Aderência de perfil alto
Transporte inclinado
Fishbone
Drenagem / aderência direcional
Processamento geral
Hexagon
Aderência multidirecional
Embalagem / indústria geral
Brick Top
Perfil de blocos em relevo
Transporte inclinado
Cone Top
Alta aderência por ponto de contato
Transporte especial
T-Wave
Perfil direcional
Transporte inclinado
U-Rib
Tração nervurada
Transporte geral
Micro Dot
Textura de contato fina
Manuseio de precisão
Principais Padrões de Superfície
Padrão
Informação de Referência
Matt
Superfície não aderente; aplicação geral
Diamante
Padrão de aprox. 0,6 mm; largura de referência de até 3000 mm; logística e processamento de alimentos
Tecido Rugoso
Textura de aprox. 0,3 mm; aplicação geral
Rough Top
Padrão de alto atrito de aprox. 1,6 ou 2,4 mm; transporte inclinado; logística e aeroporto
Round Nipple
Padrão de aprox. 0,6 mm; transporte inclinado; processamento de mármore
Outros Padrões
Mais de 30 padrões de superfície são indicados para a família de PVC
Opções de Tecido
Família de Tecido
Função Típica
Poliéster de alta resistência
Resistência à tração longitudinal
Poliéster lateralmente estável
Rigidez transversal aprimorada
Poliéster sem estabilidade lateral
Flexibilidade e formação de calha
Poliéster / algodão
Propriedades de manuseio equilibradas
Algodão
Aderência tradicional de tecido
Feltro
Processamento de contato suave
Tecido de baixo ruído
Redução de ruído
Tecido de fio condutivo
Suporte ao controle de estática quando especificado

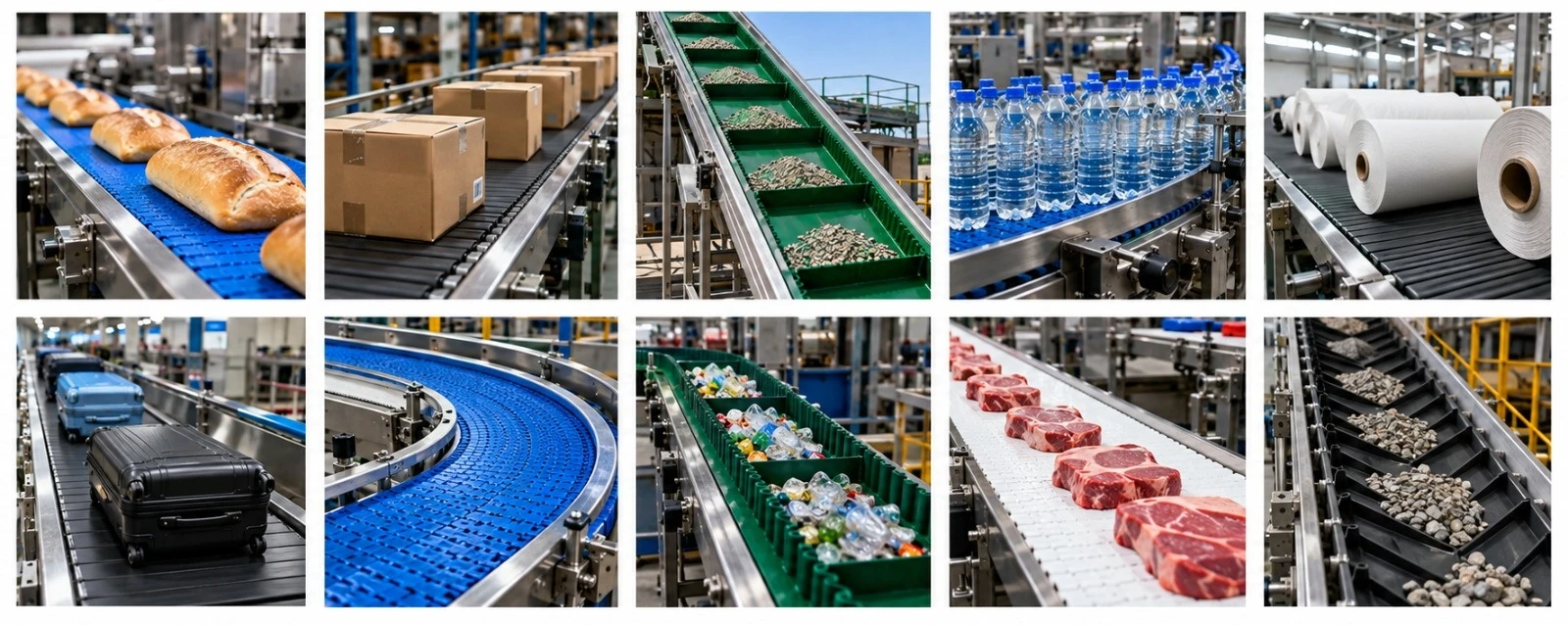

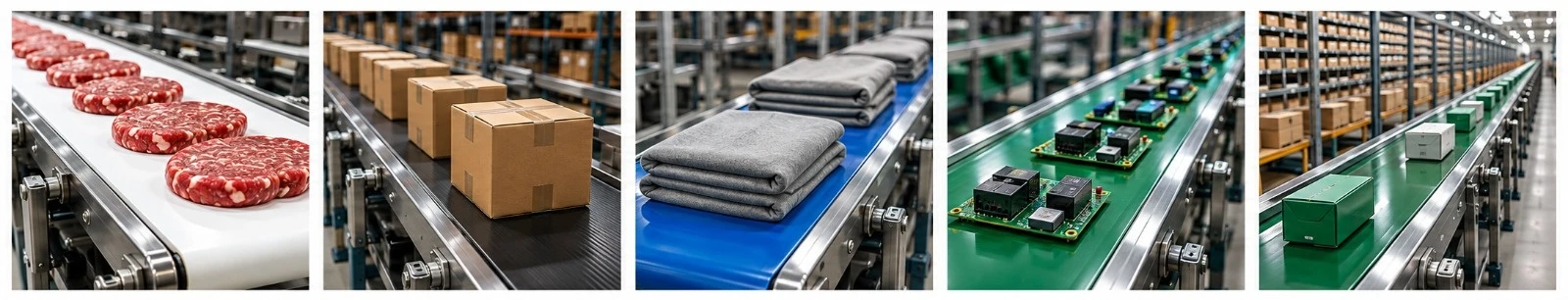

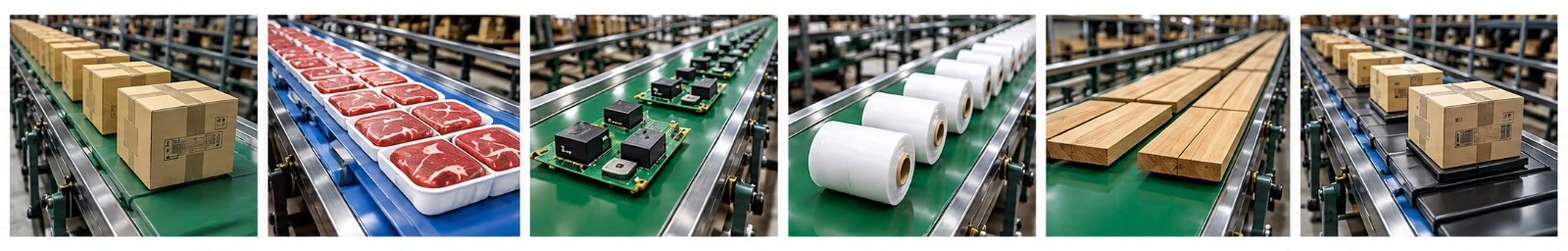

Correias de PVC — Aplicações por Indústria
Indústria
Requisitos Típicos

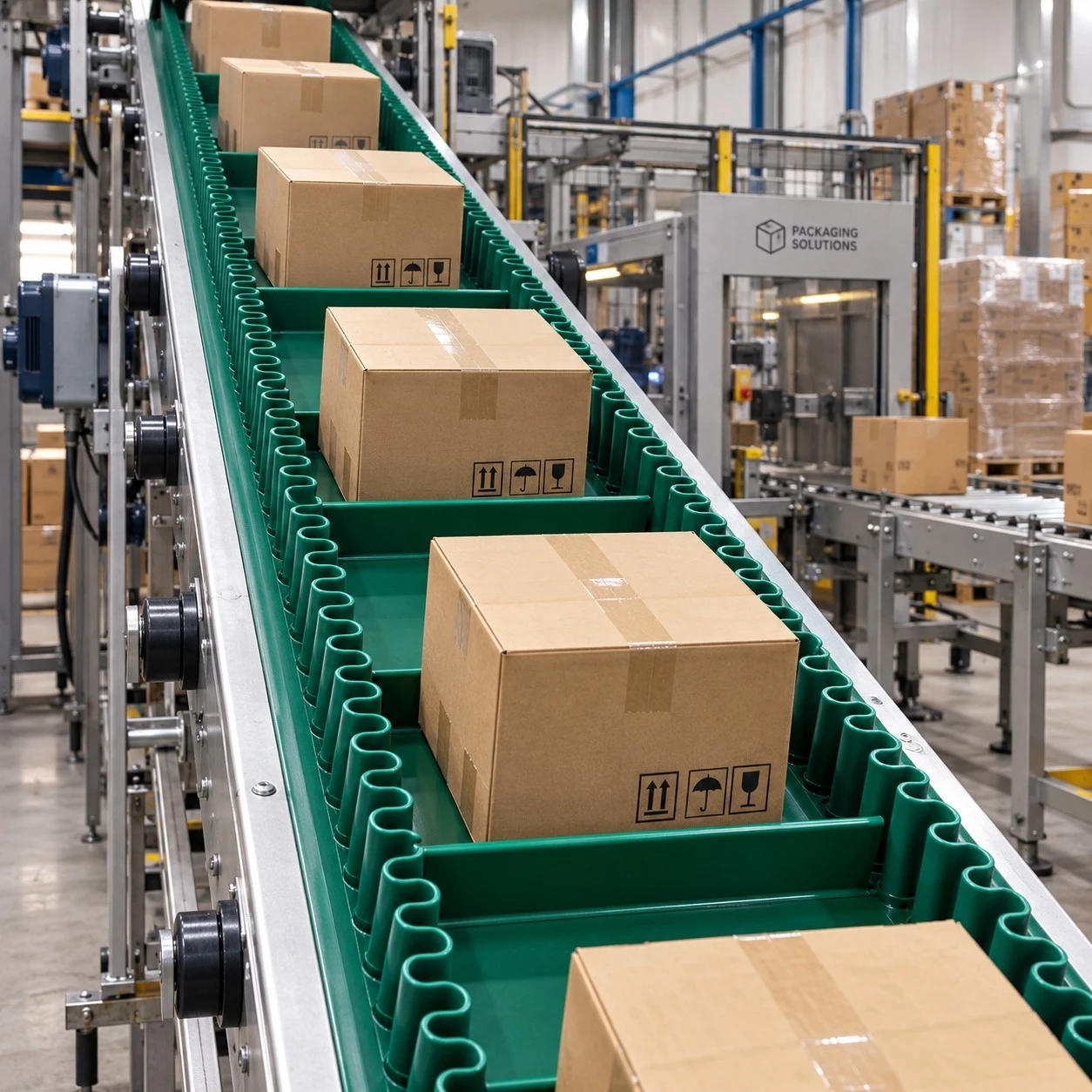

Embalagem e Logística
Opções antiestáticas, baixo ruído, aderência, estabilidade em alta velocidade

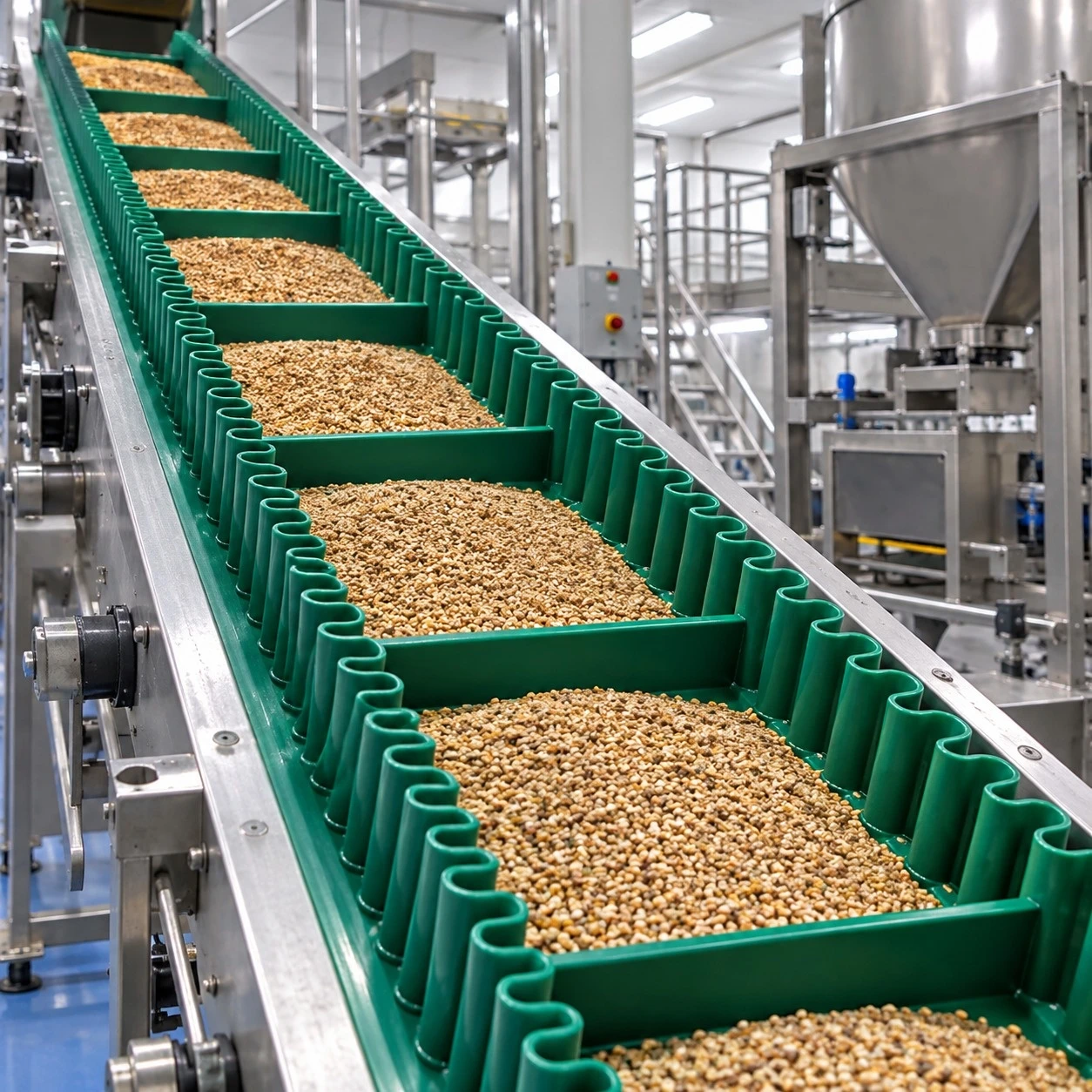

Processamento de Alimentos
Grau de contato com alimento quando especificado, resistência a óleo, limpabilidade
Eletrônicos
Desempenho antiestático e estabilidade dimensional
Têxtil e Impressão
Baixo alongamento, estabilidade dimensional, baixo ruído, bordas bem cortadas
Marcenaria
Aderência e resistência a abrasão e corte
Pedra e Cerâmica
Resistência a corte, resistência a abrasão, planicidade e alta resistência
Bagagem de Aeroporto
Padrões de alto atrito, baixo ruído, opções antiestáticas e retardantes de chama
Indústria Geral
Cor, padrão, espessura e fabricação específicos da aplicação
Modelos de Aplicação Adicionais Verificados
Tipo
Aplicação
Camadas
Cor
Padrão
Espessura
Tração 1%
Polia Mín.
Temp.
20P25-44/1BZA
Logística e Aeroporto
2
Cinza
Diamante
2,0 mm
6 N/mm
40 mm
-15/+80 °C
70P39-28/15
Transporte de Material / Pedra
3
Branco
Lisa
7,0 mm
50 N/mm
350 mm
-15/+80 °C
70P39-76/4
Pedra e Cerâmica
3
Petróleo
Round Nipple
7,0 mm
50 N/mm
350 mm
-15/+80 °C
70P39-76/25
Pedra e Cerâmica
3
Petróleo
Baixa Aderência
7,0 mm
50 N/mm
350 mm
-15/+80 °C
90P32-36/13
Marcenaria
3
Preto
Square Top
9,0 mm
13 N/mm
120 mm
-15/+80 °C
Considerações de Desempenho e Seleção
Propriedade
Consideração de Engenharia
Resistência a Abrasão / Corte
Selecione a espessura da cobertura e a superfície conforme o produto transportado
Resistência a Óleo
Especifique o tipo de óleo/gordura, concentração e exposição
Antiestático
Especifique o método de teste requerido e a faixa de resistência
Retardância de Chama
Especifique a norma / método de teste aplicável
Baixo Ruído
Selecione o tecido inferior adequado e o suporte do transportador
Resistência ao Frio
Confirme a temperatura mínima de operação para o grau exato
Diâmetro da Polia
Confirme conforme espessura da correia, tecido, emenda e carga
Rastreamento
Depende do alinhamento do transportador, tensão, carregamento e guias opcionais
Informações para Pedido
Dado Necessário
Especificação do Cliente
Modelo / Aplicação
Modelo conhecido ou descrição da aplicação
Largura
mm
Comprimento
Aberto ou sem fim, mm
Espessura / Camadas
Construção requerida
Cor
Verde / Branco / Preto / Azul / Personalizada
Padrão Superior
Liso / Matt / Diamante / Rough Top / Round Nipple / Outro
Superfície Inferior
Lisa / Tecido / Texturizada
Carga e velocidade
kg e m/s
Diâmetros de Polia
Motriz / esticadora / guia
Temperatura
Mínima / máxima °C
Propriedades Especiais
Resistente a óleo / antiestática / retardante de chama / baixo ruído / resistente ao frio / contato com alimento

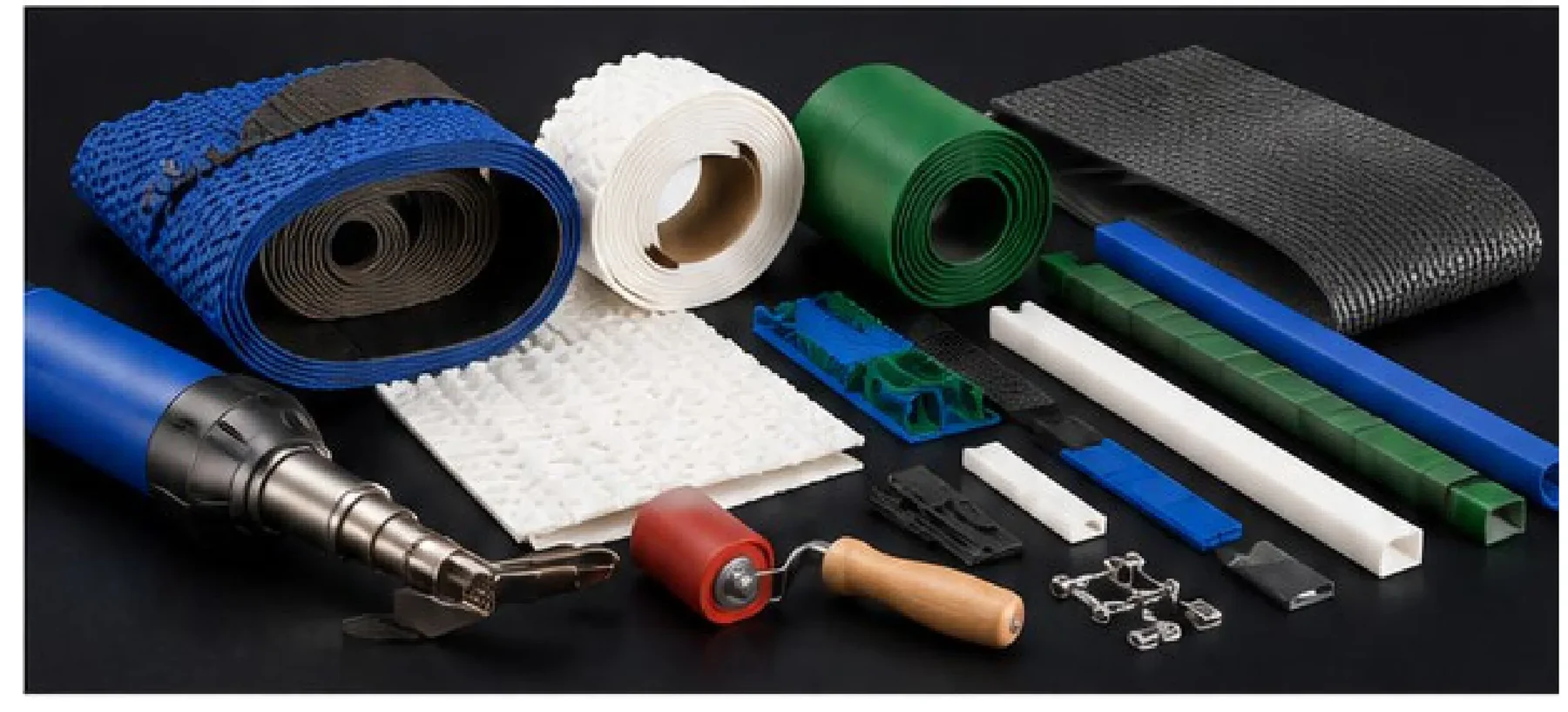

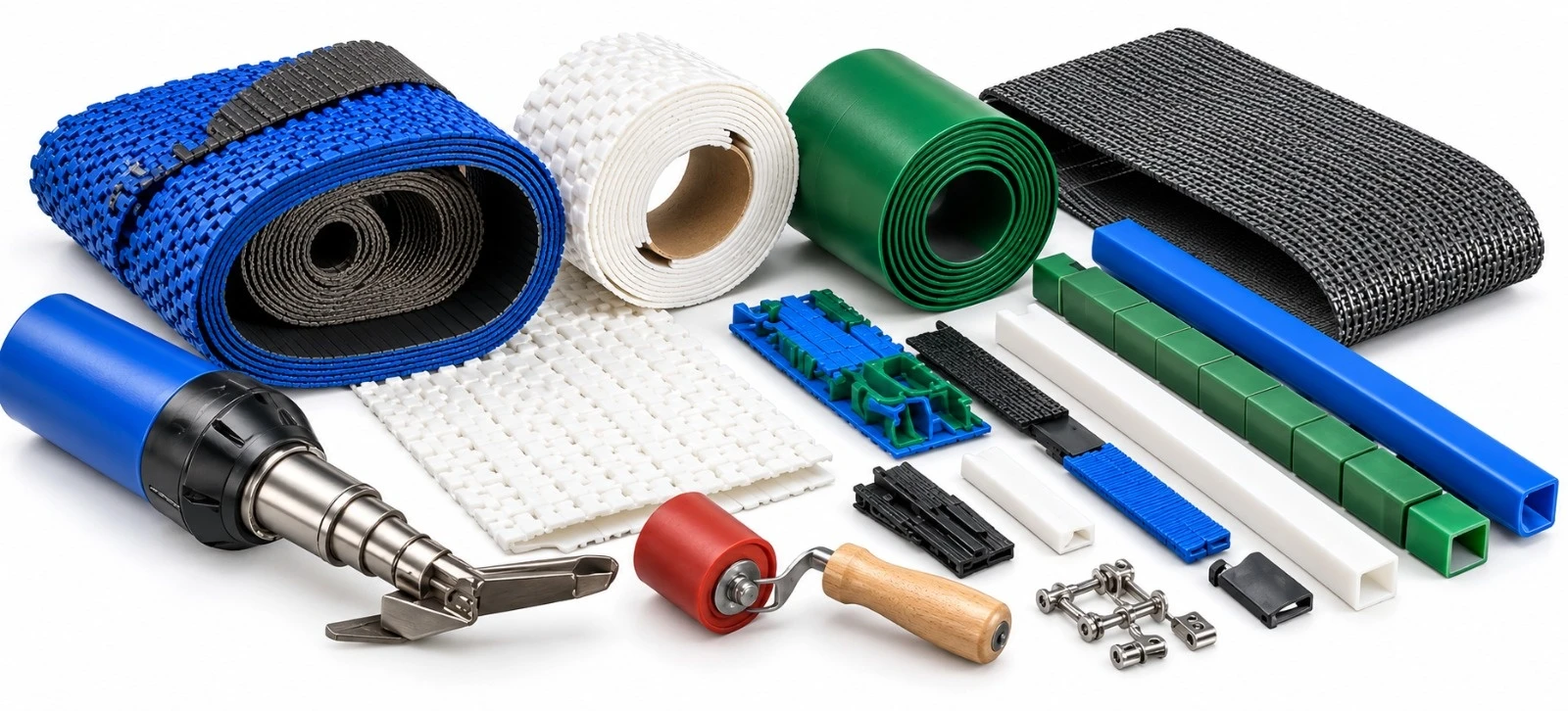

Fabricação

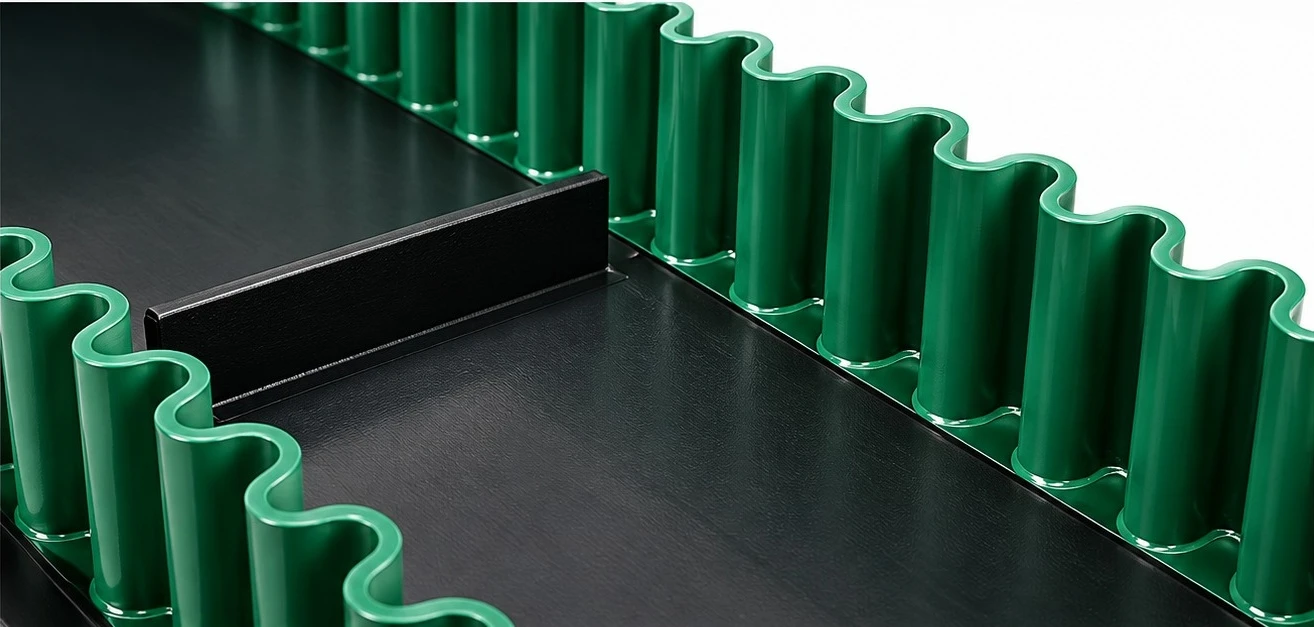

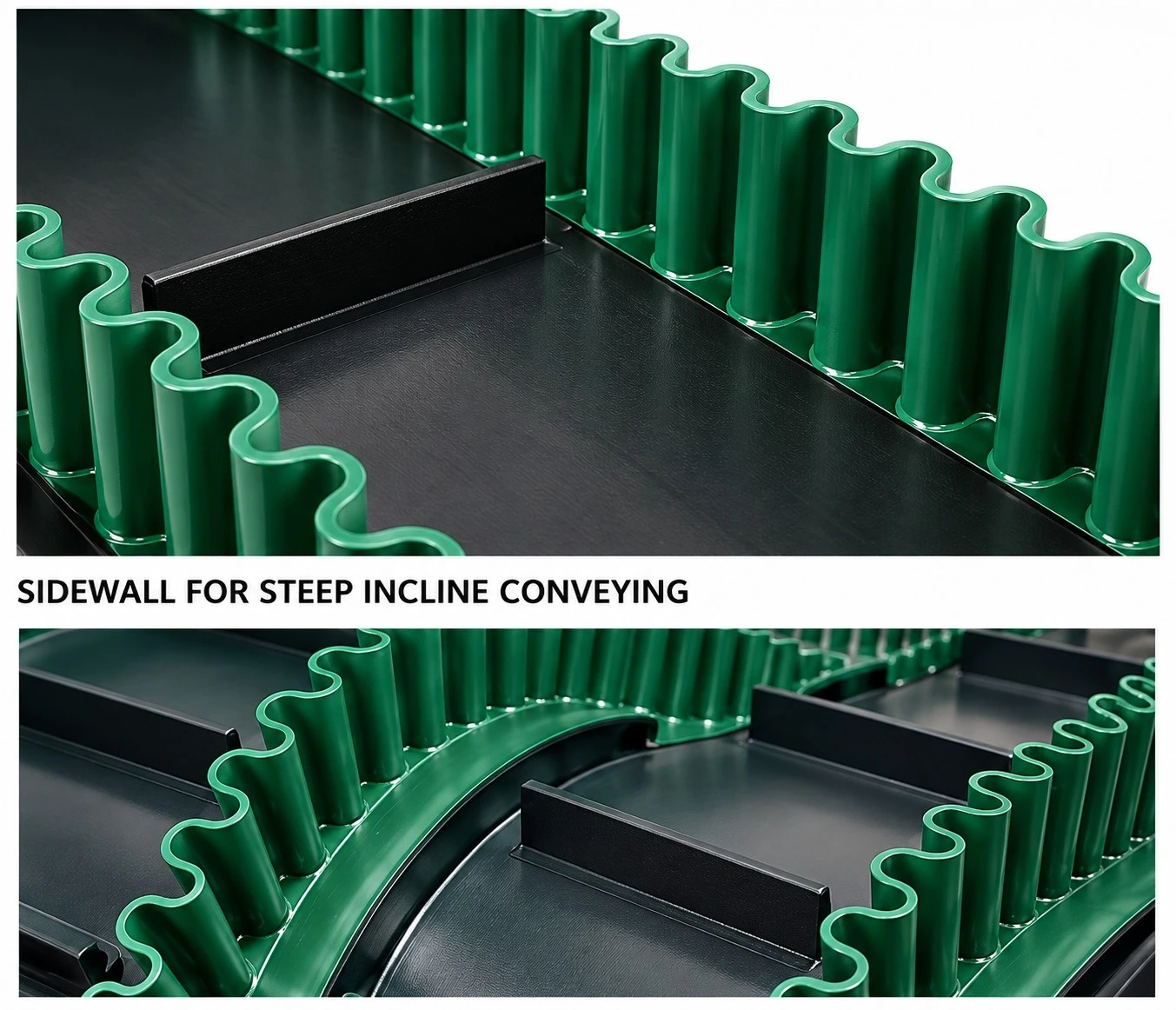

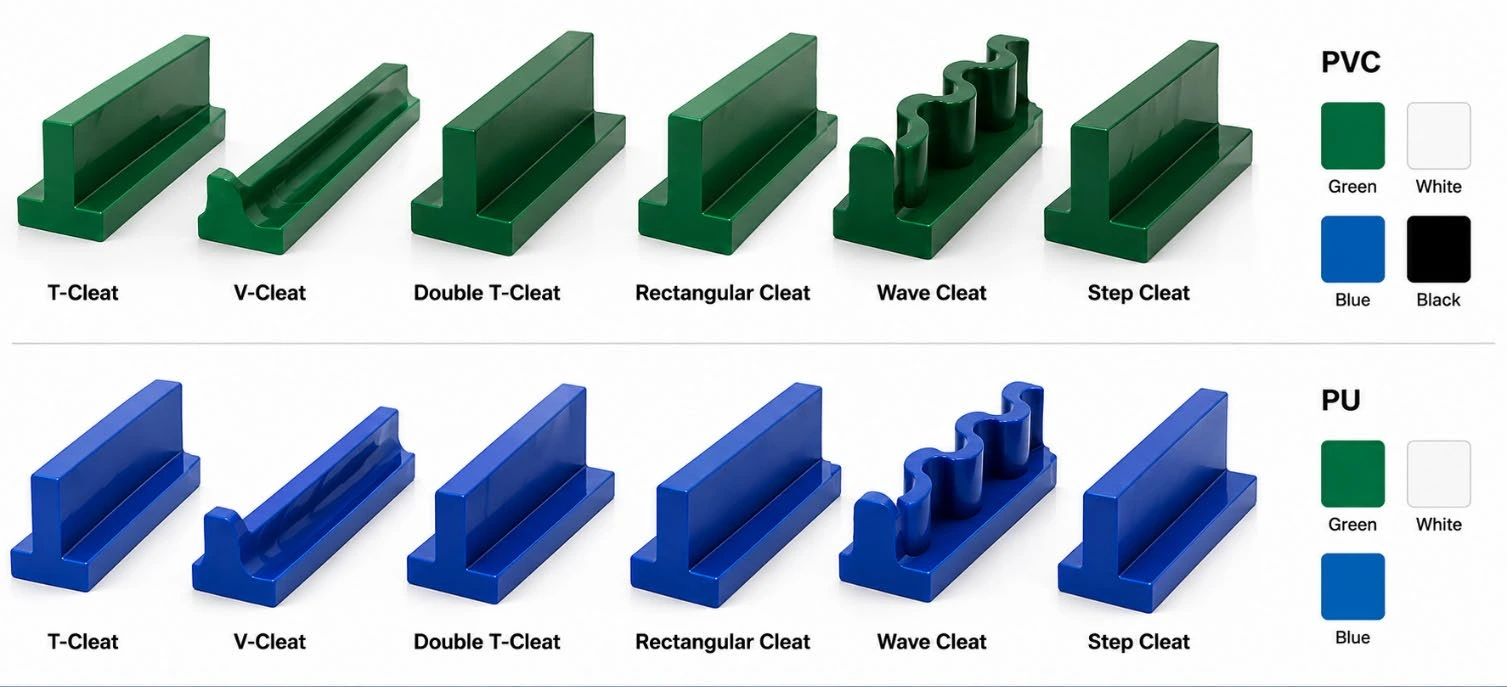

Emenda, guia em V, talisca, sidewall, perfuração ou personalizado

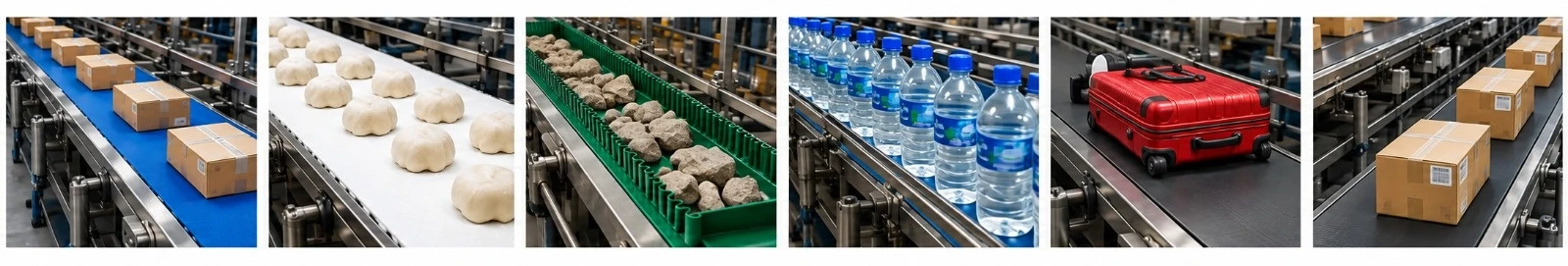

As correias transportadoras de PVC são amplamente usadas em logística, embalagem, alimentos,
eletrônicos, têxtil, marcenaria e muitas outras indústrias.
Características:peso leve, alta flexibilidade, excelente resistência à abrasão, resistência a óleo e produtos químicos, opções antiestáticas e vários padrões de superfície.

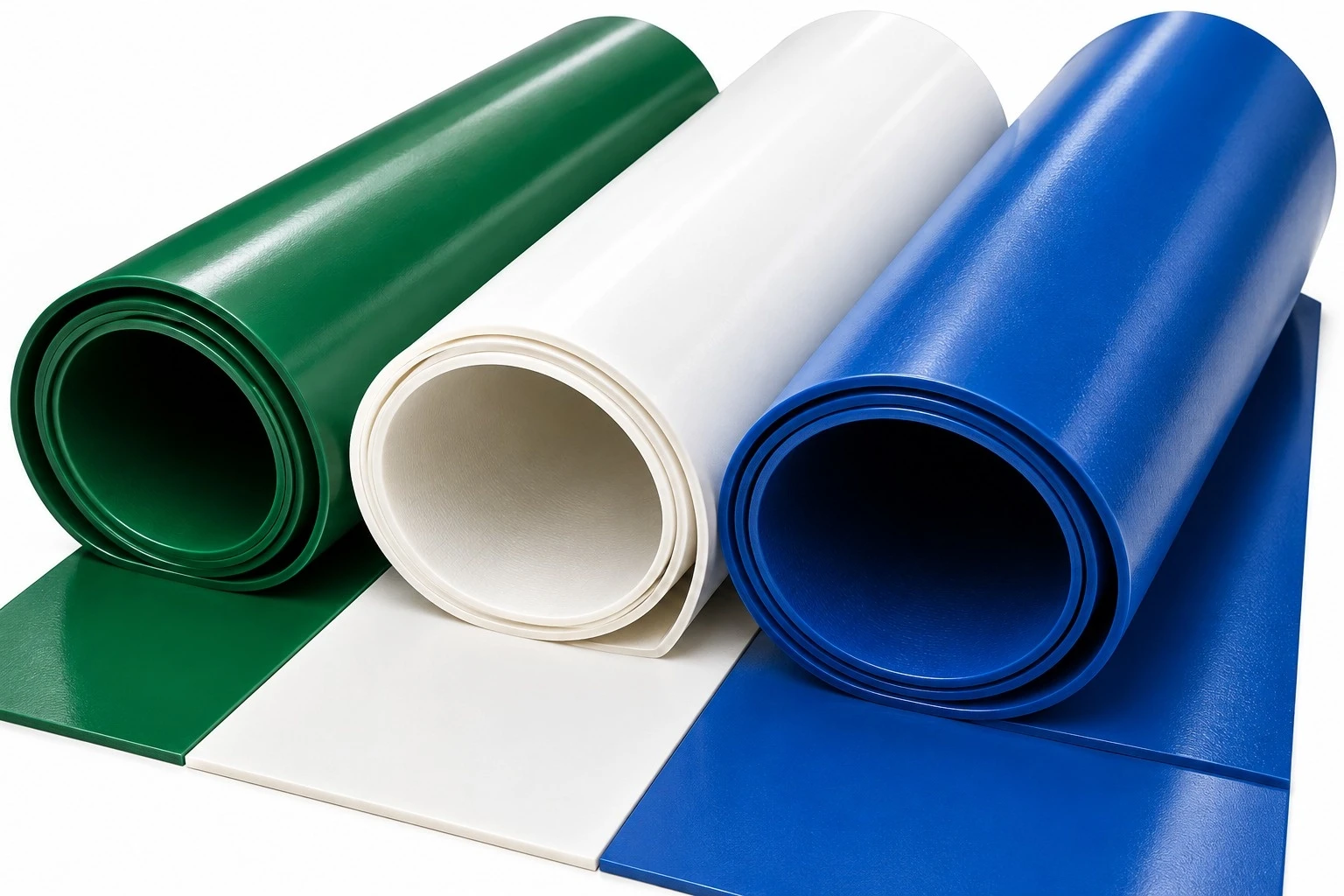

Correias Transportadoras de PU
As correias transportadoras de poliuretano da World Prime Services são projetadas para
transporte industrial leve e aplicações higiênicas. As construções têxteis revestidas de PU
combinam flexibilidade, resistência à abrasão e boa resistência a óleos e gorduras nos graus
adequados. Configurações para contato com alimento podem ser fornecidas conforme a conformidade
de mercado exigida e a especificação da aplicação.
Parâmetro
Faixa / Descrição
Material
Correia transportadora têxtil revestida em poliuretano termoplástico (PU)
Verde, Branco, Azul; outras cores sujeitas à viabilidade de fabricação
Peso
Aprox. 0,9–6,0 kg/m², dependendo da construção
Tração efetiva a 1% de alongamento
Aprox. 4,0–10,0 N/mm, dependendo da construção
Faixa de Temperatura
Tipicamente -20 a +80 °C
Características principais
Estabilidade lateral, graus resistentes a óleo, graus orientados a higiene/processamento de alimentos
Superfícies típicas
Lisa, Lisa/Tecido, Matt e texturas personalizadas

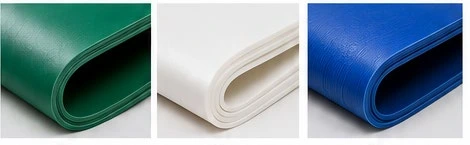

Cores Padrão
Cor
Uso Típico
Verde
Transporte industrial geral e linhas de processo
Branco
Processamento de alimentos e ambientes de produção limpa
Azul
Visibilidade em processamento de alimentos e aplicações especiais de limpeza

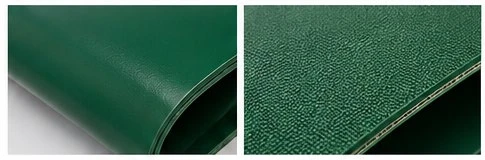

Opções de Superfície
Superfície
Descrição
Lisa
Superfície de fácil limpeza para transferência estável do produto e aplicações higiênicas
Lisa / Tecido
Cobertura superior de PU com face inferior têxtil para operação em leito deslizante
Matt
Superfície com textura fina proporcionando atrito controlado e brilho reduzido
Correia Transportadora de PU — Modelos Técnicos
Os dados de modelo a seguir são organizados a partir da faixa técnica de referência de correias
transportadoras de PU. Disponibilidade final e designação comercial devem ser confirmadas no
pedido.
Tipo
Camadas
Cor
Superior / Inferior
Total mm
Cobertura mm
Shore A
Peso kg/m²
Tração 1%
Polia Mín.
Temp.
8U12-14BA
1
Verde
Lisa / Tecido
0,8
0,3
86
1,0
4
6
-20/+80
8U12-24BA
1
Branco
Lisa / Tecido
0,8
0,3
86
1,0
4
6
-20/+80
10U12-24A
1
Branco
Lisa
1,0
0,5
95
1,2
4
8
-20/+80
15U22-14A
2
Verde
Lisa
1,5
0,5
95
1,8
8
20
-20/+80
15U22-24A
2
Branco
Lisa
1,5
0,5
95
1,8
8
20
-20/+80
15U22-84/0A
2
Azul
Matt
1,5
0,5
90
1,8
12
20
-20/+80
16U22-24A
2
Branco
Lisa
1,6
0,5
95
1,9
8
20
-20/+80
20U22-14A
2
Verde
Lisa
2,0
0,5
90
2,4
8
40
-20/+80
Notas de Seleção de Modelo
Série 8U12: construção ultraleve de 1 camada para pequenos diâmetros de polia e transporte leve.
10U12-24A: correia de PU lisa branca de 1 camada para transportadores compactos higiênicos ou de processo.
Série 15U22: construção média-leve de 2 camadas em verde, branco e azul, incluindo superfícies lisas e matt.
16U22-24A: construção lisa branca de 2 camadas com espessura total de 1,6 mm.
20U22-14A: construção lisa verde de 2 camadas mais pesada, com espessura total de 2,0 mm.
Aplicações por Indústria
Indústria
Aplicação Típica de PU
Processamento de Alimentos
Carne, aves, frutos do mar, panificação, confeitaria, manuseio de frutas e vegetais
Embalagem e Logística
Linhas de embalagem limpas, inspeção, triagem e transferência de produto
Eletrônicos
Manuseio de componentes de precisão e linhas de montagem limpas
Têxtil
Transporte de processo com baixa marcação e atrito controlado
Marcenaria
Aplicações selecionadas de PU liso que exigem contato limpo com o produto
Detalhes de Desempenho do Produto
Propriedade
Consideração de Seleção
Flexibilidade
Suporta layouts compactos de transportador e diâmetros de polia menores em construções leves
Resistência a Óleo / Gordura
Graus adequados para ambientes alimentícios e industriais com óleos e gorduras
Resistência a Abrasão
Coberturas de PU oferecem bom comportamento de desgaste em transporte repetitivo
Limpabilidade
Superfícies lisas facilitam a sanitização e a liberação do produto
Desempenho em Baixa Temperatura
Faixa operacional típica se estende a aproximadamente -20 °C nos modelos listados
Aplicações de Contato com Alimento e Higiênicas
Para serviço de contato direto com alimentos, especifique o mercado-alvo e a regulamentação de
contato com alimento aplicável na etapa de cotação. A documentação de conformidade deve ser
confirmada para o composto de correia exato, cor e lote de produção fornecidos.
Informações para Pedido
Dado Necessário
Especificação do Cliente
Modelo / Construção
Modelo de PU requerido ou descrição da aplicação
Largura
mm
Comprimento
Comprimento aberto ou sem fim, mm
Cor
Verde / Branco / Azul / personalizada
Superfície
Lisa / Lisa-Tecido / Matt / personalizada
Temperatura de Operação
Mínima / máxima °C
Carga e velocidade
Carga transportada e velocidade da correia
Diâmetros de Polia
Diâmetros de polia motriz / esticadora / guia
Ambiente
Óleo, gordura, produto químico de limpeza, umidade, câmara fria
Requisito de contato com alimento
Regulamentação do mercado-alvo aplicável, se exigida
Fabricação
Emenda sem fim, guia, talisca, sidewall, perfuração ou personalizado
Correias Transportadoras de PE
As correias transportadoras de PE (polietileno) da World Prime Services são soluções
termoplásticas leves de transporte destinadas a processos limpos, embalagem e determinadas
aplicações de manuseio de alimentos, onde baixa aderência, resistência à umidade e superfícies de
fácil limpeza são desejáveis. A formulação final do material e a conformidade devem ser
selecionadas para o processo específico.
Característica
Descrição
Família de material
Construção de correia transportadora termoplástica de polietileno (PE)
Principais benefícios
Baixa aderência, resistência à umidade, manuseio leve e superfície de fácil limpeza
Cores Típicas
Verde, Branco, Azul; cores personalizadas sujeitas à viabilidade de fabricação
Superfícies típicas
Lisa, matt / emborrachada e opções de textura fina
Fabricação
Largura personalizada, junção sem fim, guias e taliscas onde a construção permite
Aplicações alimentícias
Especifique a conformidade exata de contato com alimento do mercado-alvo antes de pedir
Status Importante dos Dados Técnicos
A página pública de produto de Correia Transportadora de PE do fabricante referenciado identifica
o PE como uma família de correia transportadora separada, mas a tabela pública de parâmetros
técnicos atualmente não exibe códigos de modelo de PE nem linhas de especificação numérica
preenchidas. Portanto, a World Prime Services não apresenta números de modelo, espessuras,
valores de dureza, valores de tração efetiva, diâmetros de polia ou limites de temperatura não
verificados como dados derivados do fabricante. Esses valores devem ser confirmados junto à
construção exata de PE oferecida.
Cores Padrão — Visuais Representativos
Cor
Contexto de Seleção Típico
Verde
Transporte industrial limpo geral
Branco
Ambientes de processo alimentício e higiênico
Azul
Visibilidade no processamento de alimentos e produção limpa

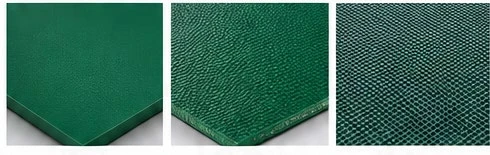

Opções de Superfície — Visuais Representativos
Superfície
Função Típica
Lisa
Baixa aderência e limpeza facilitada
Matt / Emborrachada
Atrito controlado
Textura Fina
Estabilização do produto e aderência controlada

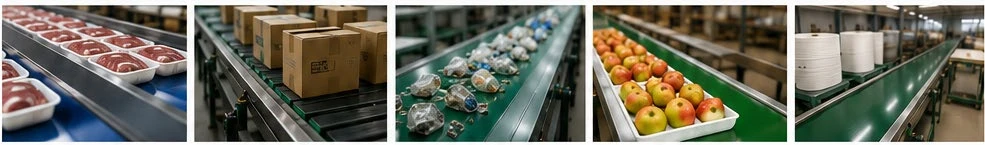

Correias de PE — Aplicação e Seleção
Aplicação
Considerações de Seleção
Processamento de Alimentos
Limpabilidade, conformidade de contato com alimento, óleos/gorduras e química de limpeza
Embalagem e Logística
Peso do produto, velocidade, atrito e acúmulo

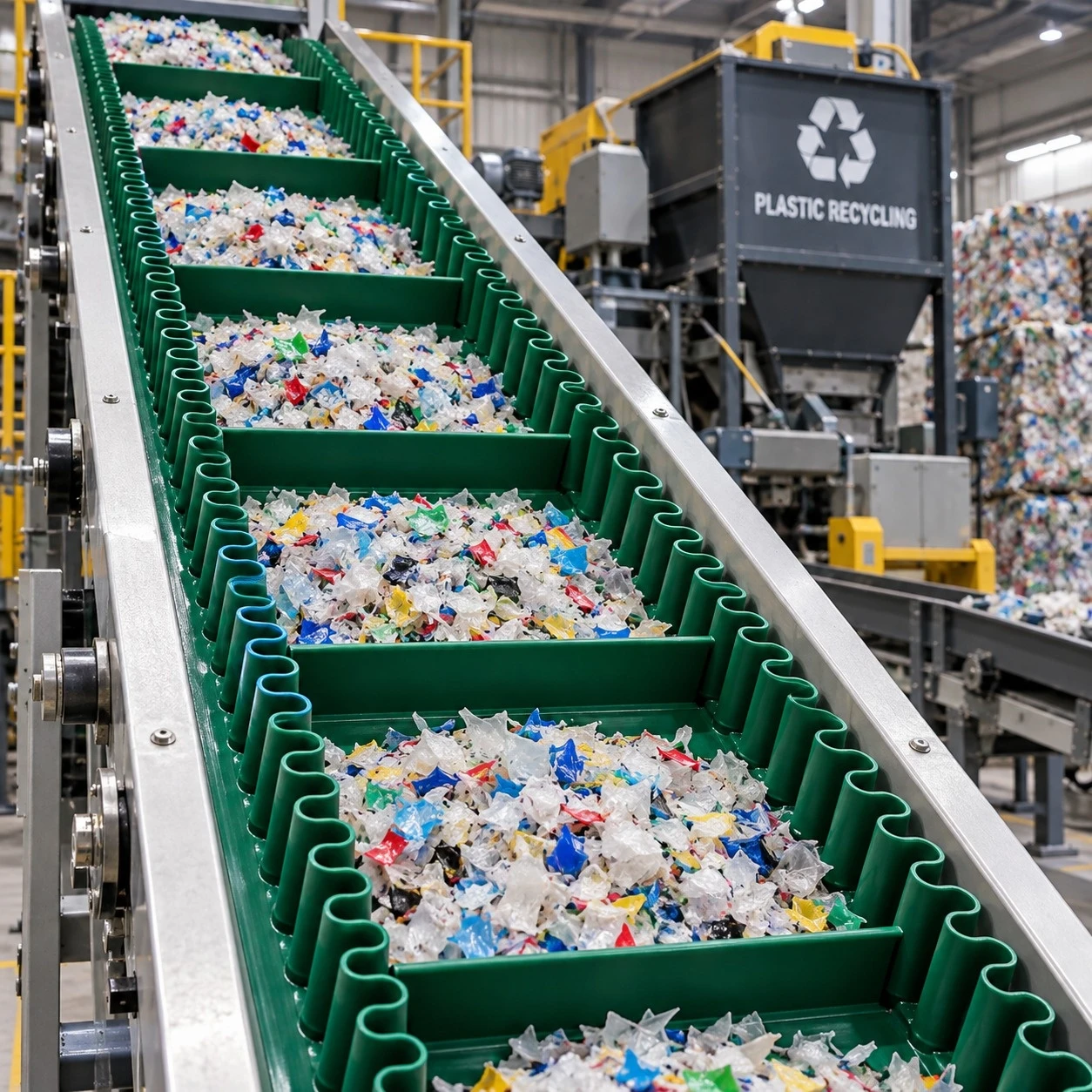

Reciclagem
Impacto, abrasão, contaminação e material transportado
Agricultura
Umidade, marcação do produto e exposição externa
Indústria Geral
Carga, diâmetro da polia, velocidade e ambiente operacional
Propriedade
Consideração de Engenharia
Resistência Química
Confirme o produto químico exato, concentração, duração de exposição e temperatura
Baixo Atrito / Liberação
Selecione o acabamento de superfície conforme acúmulo e liberação do produto
Resistência a Impacto
Valide a construção da correia e o leito de suporte contra carga de impacto
Limpabilidade
Combine superfície e desenho de emenda com o procedimento de sanitização
Estabilidade Dimensional
Confirme o reforço têxtil e os requisitos de tensão
Vida Útil
Depende de carga, velocidade, tamanho da polia, ambiente, rastreamento e manutenção
Dados de Seleção de Correia PE — A Confirmar
Parâmetro
Valor Necessário / Confirmado
Espessura total
A especificar
Número de camadas
A especificar
Espessura da cobertura superior
A especificar
Cor
Verde / Branco / Preto / Azul / Personalizada
Superfície superior
Lisa / Matt / Textura Fina / Personalizada
Superfície inferior
Tecido / revestida / específica da aplicação
Tração efetiva a 1% de alongamento
Confirmar pela construção exata
Diâmetro mínimo de polia
Confirmar pela construção exata e emenda
Temperatura de operação
Confirmar pelo composto exato de PE
Largura máxima disponível
Confirmar na cotação
Conformidade de contato com alimento
Especificar regulamentação / mercado aplicável
Informações para Pedido
Dado Necessário
Especificação do Cliente
Aplicação
Produto/material transportado
Largura da correia
mm
Comprimento da correia
Aberto ou sem fim, mm
Espessura
Seleção requerida ou baseada na aplicação
Cor
Cor requerida
Superfície
Acabamento superior/inferior requerido
Carga e velocidade
kg e m/s
Diâmetros de Polia
Motriz / esticadora / guia
Temperatura
Mínima / máxima °C
Ambiente
Óleo, gordura, produto químico, umidade, lavagem
Requisito Especial
Contato com alimento, antiestático ou outro
Fabricação
Emenda, guia, talisca, perfuração ou personalizado
Correias Transportadoras de TPEE
As correias transportadoras de TPEE da World Prime Services são construções de correia em
elastômero de poliéster termoplástico destinadas a transporte de precisão e industrial. A faixa de
referência verificada é baseada em correias pretas de 2 camadas com quatro padrões de superfície
distintos: Diamante, Shallow Diamond, Leather e Sandblast.
Faixa Técnica Verificada
Tipo
Camadas
Cor
Padrão
Total mm
Cobertura mm
Shore A
Peso kg/m²
Tração 1%
Polia Mín.
Temp.
S20/1
2
Preto
Diamante
2,0
0,5
70
2,3
8
40
-15/+60
S20/17
2
Preto
Shallow Diamond
2,0
0,5
70
2,3
8
40
-15/+60
S20/20
2
Preto
Leather
2,0
0,5
75
2,4
8
40
-15/+60
S20/31
2
Preto
Sandblast
2,0
0,5
75
2,4
8
40
-15/+60
Características Técnicas
Parâmetro
Faixa Verificada / Descrição
Número de camadas
2
Cor
Preto
Espessura total
2,0 mm
Espessura da cobertura superior
0,5 mm
Dureza da cobertura
70 ou 75 Shore A, dependendo do padrão
Peso
2,3 ou 2,4 kg/m²
Tração efetiva a 1% de alongamento
8 N/mm
Diâmetro mínimo de polia
40 mm
Faixa de Temperatura
-15 a +60 °C
Adequação de suporte
Suporte deslizante e de roletes indicados na tabela técnica de referência
Estabilidade lateral
Indicada na tabela técnica de referência
Antiestático
Indicada na tabela técnica de referência
Resistência a óleo e gordura
Indicada para S20/20 na tabela técnica de referência
Padrões de Superfície
Modelo
Padrão de Superfície
Função Típica da Superfície
S20/1
Diamante
Aderência multidirecional emborrachada
S20/17
Shallow Diamond
Aderência controlada de perfil mais baixo
S20/20
Leather
Superfície texturizada para atrito controlado
S20/31
Sandblast
Superfície industrial com textura fina
Os modelos TPEE verificados listados na tabela pública de parâmetros técnicos são pretos. Outras
cores mostradas em visuais representativos não devem ser tratadas como cores padrão verificadas
para os modelos S20/1, S20/17, S20/20 ou S20/31, a menos que confirmadas separadamente.
Correias de TPEE — Aplicação e Seleção
Aplicação
Consideração de Engenharia
Embalagem e Logística
Atrito, velocidade, acúmulo e estabilidade dimensional
Têxtil e Impressão
Baixo alongamento, rastreamento estável e acabamento de superfície
Eletrônicos
Requisito antiestático, manuseio de precisão e bordas limpas
Indústria Geral
Carga, abrasão, tamanho da polia e ambiente operacional
Linhas de Processamento
Seleção de padrão conforme aderência e liberação do produto
Propriedade
Consideração de Seleção
Aderência de Superfície
Selecione Diamante, Shallow Diamond, Leather ou Sandblast conforme o produto e a exigência de atrito
Abrasão / Desgaste
Valide contra o produto transportado e o ciclo de uso
Exposição Química
Confirme o produto químico exato, concentração, tempo e temperatura
Estabilidade Dimensional
Verifique tensão, geometria do transportador e carga operacional
Temperatura
A faixa verificada listada para a série S20 é -15 a +60 °C
Diâmetro da Polia
O mínimo listado verificado é 40 mm para os quatro modelos S20
Informações para Pedido
Dado Necessário
Especificação do Cliente
Modelo
S20/1 / S20/17 / S20/20 / S20/31 ou seleção baseada na aplicação
Largura
mm
Comprimento
Aberto ou sem fim, mm
Padrão
Diamante / Shallow Diamond / Leather / Sandblast
Carga e velocidade
kg e m/s
Diâmetros de Polia
Motriz / esticadora / guia
Temperatura de Operação
Mínima / máxima °C
Ambiente
Óleo, gordura, produto químico, umidade ou outro
Suporte
Leito deslizante / leito de roletes

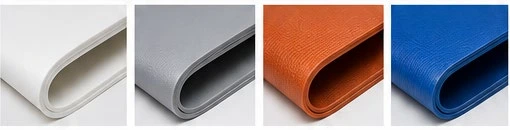

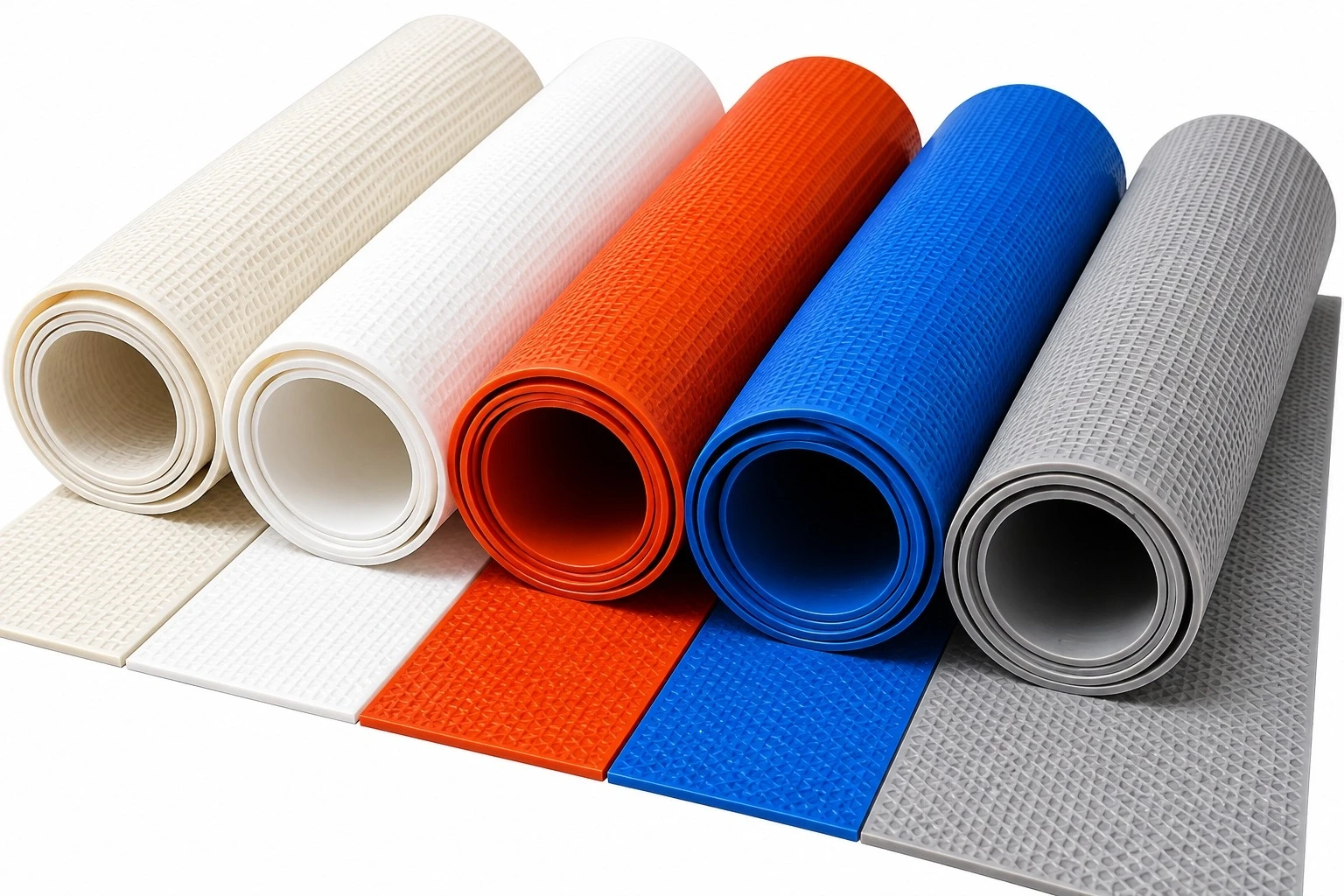

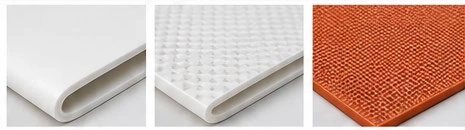

Correias Transportadoras de Silicone
As correias transportadoras de silicone da World Prime Services são correias de processo
especiais destinadas a aplicações em que o comportamento de liberação, a resistência térmica e as
características de contato com o produto são importantes. Usos típicos incluem panificação,
confeitaria, processamento de alimentos, embalagem, têxtil, laminação e outros processos
industriais especiais.
Status dos Dados da Fonte de Referência
O menu público de produtos do fabricante referenciado lista Correia Transportadora de Silicone
como uma família de correia transportadora separada. No entanto, sua tabela pública de parâmetros
técnicos atualmente não contém códigos de modelo nem linhas numéricas preenchidas para essa
família. Portanto, este catálogo não apresenta números de modelo, espessuras, dureza, tração
efetiva, diâmetro mínimo de polia ou limites de temperatura não verificados como especificações
derivadas do fabricante. Os dados numéricos finais devem ser confirmados para a construção exata
de correia de silicone fornecida.
Características do Produto
Característica
Descrição de Engenharia
Material da Cobertura / Superfície
Superfície especial à base de silicone ou construção têxtil revestida com silicone
Função Principal
Transporte com liberação / antiaderente e processamento especial de temperatura
Opções Típicas de Superfície
Lisa, texturizada / emborrachada, com reforço têxtil ou específica da aplicação
Cores Típicas
Branco, cinza e outras cores podem estar disponíveis dependendo do composto e da construção
Reforço Têxtil
Reforço têxtil específico da aplicação
Processamento de Alimentos
A conformidade de contato com alimento deve ser especificada e documentada para o composto exato fornecido
Fabricação
Junção sem fim, guias, taliscas ou perfuração, sujeitas à compatibilidade da construção
As cores mostradas são exemplos visuais representativos apenas, e não são apresentadas como cores
padrão verificadas da linha de correias transportadoras de silicone do fabricante referenciado.
Opções de Superfície Representativas
Superfície
Função Típica
Lisa
Liberação, limpeza fácil e transferência estável do produto
Emborrachada / tipo Diamante
Aderência controlada e área de contato reduzida
Matt / tipo Tecido
Atrito controlado ou processamento em contato têxtil
Correias de Silicone — Aplicação e Seleção
Aplicação
Considerações de Seleção
Panificação e Confeitaria
Comportamento de liberação, marcação do produto, temperatura e sanitização
Processamento de Alimentos
Conformidade de contato com alimento, química de limpeza e exposição a óleo/gordura
Farmacêutico / Processo Limpo
Limpabilidade, compatibilidade com o produto e documentação
Eletrônicos
Processo térmico, liberação de superfície e estabilidade dimensional
Embalagem
Liberação do produto, atrito e velocidade do transportador
Têxtil / Laminação
Calor, comportamento de liberação e textura de superfície
Propriedade
Consideração de Engenharia
Resistência à Temperatura
Deve ser confirmada para o composto de silicone, reforço têxtil e emenda exatos
Liberação / Antiaderente
Selecione o acabamento de superfície conforme o material transportado e a temperatura de processo
Resistência Química
Confirme tipo de produto químico, concentração, duração de exposição e temperatura
Abrasão / Rasgo
Valide contra o produto transportado, contato do raspador e ciclo de uso
Diâmetro da Polia
Confirme conforme espessura total, tecido, emenda e temperatura operacional
Estabilidade Dimensional
Confirme reforço de tração e requisitos de tensionamento
Higiene
Especifique o regime de limpeza e a conformidade alimentícia/farmacêutica requerida
Dados Técnicos — A Confirmar pela Construção Exata
Parâmetro
Valor Necessário / Confirmado
Código do produto
A atribuir / confirmar
Número de camadas
A confirmar
Cor
A confirmar
Padrão superior / inferior
A confirmar
Espessura total
A confirmar
Espessura da cobertura
A confirmar
Dureza da cobertura
A confirmar
Peso
A confirmar
Tração efetiva a 1% de alongamento
A confirmar
Diâmetro mínimo de polia
A confirmar
Temperatura de Operação
A confirmar
Propriedade antiestática
Se exigida, especifique o método de teste
Conformidade de contato com alimento
Especificar mercado-alvo / regulamentação
Resistência a óleo / gordura
Confirmar pelo composto exato
Informações para Pedido
Dado Necessário
Especificação do Cliente
Aplicação
Descrição do produto e do processo
Largura da correia
mm
Comprimento da correia
Aberto ou sem fim, mm
Superfície
Lisa / emborrachada / tecido / personalizada
Cor
Cor requerida
Temperatura
Contínua e de pico, °C
Carga e velocidade
kg e m/s
Diâmetros de Polia
Motriz / esticadora / guia
Exposição química
Produto químico, concentração e tempo de contato
Limpeza
Método, detergente e temperatura de lavagem
Conformidade
Requisito alimentício / farmacêutico / outro
Fabricação
Emenda, guia, talisca, perfuração ou personalizado
Correias PVK / Logística
As soluções de correias PVK e de logística da World Prime Services destinam-se a manuseio de
material de alta capacidade, triagem de encomendas, centros de distribuição e sistemas de bagagem
de aeroporto. A faixa de logística referenciada enfatiza construção leve, boa elasticidade, baixo
alongamento e longa vida útil. Correias planas e antiderrapantes de logística podem ser
especificadas com características antiestáticas, resistentes a corte/corrosão, retardantes de
chama e de baixo ruído, conforme o grau exato da correia.
Característica
Descrição
Indústrias principais
Logística, aeroportos, hubs de encomendas, armazenagem e distribuição
Aplicação operacional
Transporte de alta velocidade, triagem, manuseio de bagagem e transporte de caixas
Características principais
Peso leve, boa elasticidade, pequeno alongamento e longa vida útil
Opções funcionais
Antiestático, resistência a corte/corrosão, resistência a chama e baixo ruído nos graus adequados
Aplicação de PVK
As correias transportadoras de PVK são especificamente identificadas como amplamente usadas em logística
Modelos Técnicos de PVK Verificados
Tipo
Camadas
Cor
Padrão
Total mm
Cobertura Sup./Inf. mm
Peso kg/m²
Tração 1%
Polia Mín.
Temp.
30PVK100
1
Preto
Tecido
3,0
0,2 / 0,1
3,4
15
60
-15/+95
38PVK125
1
Preto
Tecido
3,8
0,2 / 0,1
4,0
20
80
-15/+95
40PVK130
1
Preto
Tecido
4,0
0,2 / 0,1
4,2
22
90
-15/+95
43PVK150
1
Preto
Tecido
4,3
0,2 / 0,1
4,5
25
100
-15/+95
Resumo de Seleção de Modelo PVK
Modelo
Espessura
Tração Efetiva a 1%
Polia Mínima
Posição de Seleção Típica
30PVK100
3,0 mm
15 N/mm
60 mm
Aplicação de logística PVK mais leve
38PVK125
3,8 mm
20 N/mm
80 mm
Aplicação de logística PVK média
40PVK130
4,0 mm
22 N/mm
90 mm
Aplicação de logística PVK média-pesada
43PVK150
4,3 mm
25 N/mm
100 mm
Aplicação de logística PVK mais pesada
Os modelos PVK verificados listados acima são construções de tecido preto. As imagens em verde,
branco, azul e cinza são representativas do portfólio mais amplo de correias transportadoras de
logística e não devem ser interpretadas como cores verificadas para os modelos PVK 30PVK100,
38PVK125, 40PVK130 ou 43PVK150.
Opções de Superfície e Aderência — Portfólio de Logística
Superfície
Função Típica em Logística
Tecido – PVK
Superfície tecida durável para manuseio de encomendas e bagagem
Matt
Transporte geral de baixo reflexo
Diamante
Aderência multidirecional controlada
Wavy Super Grip
Alto atrito para transporte inclinado
Lisa
Transferência horizontal estável do produto
PVK / Logística — Aplicação e Seleção
Aplicação
Requisito Típico de Correia
Bagagem de Aeroporto
Movimento estável de alta velocidade, baixo ruído, opções antiestáticas e retardantes de chama
Triagem Expressa e de Encomendas
Estabilidade dimensional, aderência, baixo alongamento e alta ciclagem
Armazenagem e Distribuição
Longa vida útil e transporte confiável de caixas/totes
Transporte de Caixas
Atrito controlado e comportamento de acúmulo
Transporte Inclinado
Padrões de alta aderência como Diamante ou Wavy Super Grip
Logística Geral
Superfície, espessura, antiestática e requisitos de ruído específicos da aplicação
Correias Adicionais Verificadas para Logística
Tipo
Espessura
Camadas
Cor
Padrão
Tração 1%
Polia Mín.
Temperatura
20P21-34/0
2,0 mm
2
Preto
Matt
10 N/mm
30 mm
-15/+80 °C
20P25-14/1A
2,0 mm
2
Verde
Diamante
8 N/mm
30 mm
-15/+80 °C
20P25-44/1BZA
2,0 mm
2
Cinza
Diamante
6 N/mm
40 mm
-15/+80 °C
50P22-16/9A
5,0 mm
2
Verde
Wavy Super Grip
10 N/mm
60 mm
-20/+60 °C
53P22-36/9D
5,3 mm
2
Preto
Wavy Super Grip
10 N/mm
50 mm
-20/+60 °C
40P33-27G
4,0 mm
3
Branco
Tecido
10 N/mm
140 mm
-15/+80 °C
Propriedade
Consideração de Engenharia
Estabilidade em Alta Velocidade
Selecione a classe de tração, diâmetro de polia e tensão conforme a velocidade e carga do transportador
Baixo Alongamento
Importante para triadores e centros de transporte longos
Antiestático
Especifique a resistência elétrica/norma de teste requerida
Resistência a Chama
Especifique a norma de segurança contra incêndio de aeroporto/logística aplicável
Baixo Ruído
Selecione a face inferior e o suporte do transportador para reduzir o ruído de funcionamento
Aderência em Inclinação
Use a superfície Diamante ou Super Grip apropriada onde o retrocesso deve ser controlado
Rastreamento
Mantenha o alinhamento das polias, geometria do chassi, tensão e carregamento centralizado
Emenda
Selecione o método de junção sem fim conforme o tipo de correia e a aplicação de alta ciclagem
30PVK100 / 38PVK125 / 40PVK130 / 43PVK150 ou outro
Superfície
Tecido / Matt / Diamante / Super Grip / Lisa
Carga e velocidade
kg e m/s
Diâmetros de Polia
Motriz / esticadora / guia
Temperatura
Mínima / máxima °C
Propriedades Especiais
Antiestática / retardante de chama / baixo ruído / resistente a corte
Fabricação
Emenda, guia, talisca, sidewall ou personalizado

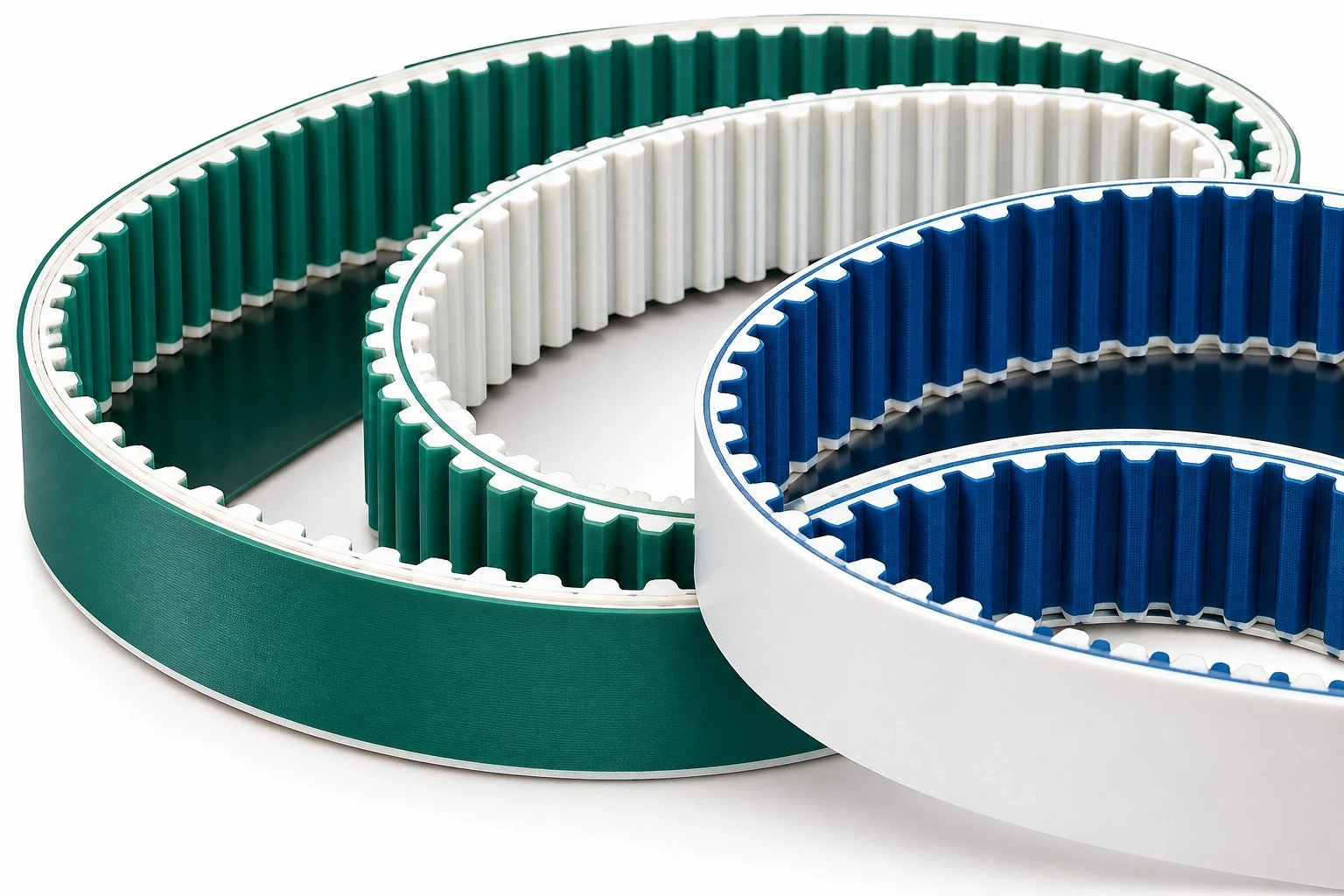

Correias Dentadas de PU
As correias dentadas de PU da World Prime Services são fabricadas em poliuretano termoplástico. A
construção padrão referenciada usa cordonéis de aço como elemento de tração, combinando desgaste e
resistência à abrasão superiores com boas características de funcionamento sob cargas tracionadas
elevadas.
Característica
Descrição
Material
Poliuretano termoplástico (PU)
Elemento de tração
Cordonel de aço na construção padrão referenciada
Benefícios
Resistência a desgaste, resistência a abrasão, transmissão síncrona, capacidade de alta carga tracionada
Configurações
Correia dentada aberta; opções sem fim/fabricadas sujeitas à especificação
Tolerâncias de correia aberta
Largura ±0,5 mm; Altura ±0,2 mm
Perfis HTD
Tipo
P (mm)
H (mm)
Ht (mm)
HTD5M
5,0
3,7
2,2
HTD8M
8,0
5,6
3,6
HTD14M
14,0
10,0
6,43
Perfis Imperiais
Tipo
P (mm)
H (mm)
Ht (mm)
W (mm)
XL
5,08
2,3
1,27
1,37
L
9,525
3,6
1,9
3,2
H
12,7
4,3
2,29
4,4
XH
22,225
11,2
6,35
7,94
Perfis AT
Tipo
P (mm)
H (mm)
Ht (mm)
W (mm)
AT5
5,0
2,7
1,2
2,5
AT10
10,0
4,5
2,5
5,0
AT20
20,0
8,0
5,0
10,0
Perfis T
Tipo
P (mm)
H (mm)
Ht (mm)
W (mm)
T5
5,0
2,2
1,2
1,8
T10
10,0
4,5
2,5
3,5
T20
20,0
3,6
5,0
6,5
Perfis STD
Tipo
P (mm)
H (mm)
Ht (mm)
STD5M
5,0
3,4
1,91
STD8M
8,0
5,1
3,05
Perfis RPP-PAZ
Tipo
P (mm)
H (mm)
Ht (mm)
RPP5M-PAZ
5,0
3,8
2,0
RPP8M-PAZ
8,0
5,4
3,2
RPP14M-PAZ
14,0
10,0
6,0
Opções de Contrafado / Perfil
Tipo
H (mm)
P2
2,0
P4
4,0
Aplicações Típicas
Aplicação
Função Típica
Automação e Robótica
Posicionamento preciso e movimento linear repetível
Máquinas de Embalagem
Indexação e alimentação sincronizada
Máquinas Têxteis
Acionamento síncrono e posicionamento
Máquinas de Marcenaria
Transmissão de eixo de máquina e de processo
Máquinas de Impressão
Registro e movimento sincronizado
Equipamento de Processamento de Alimentos
Transmissão de máquina onde a construção se adequa ao ambiente
Propriedade
Consideração de Engenharia
Perfil
Combine o perfil e o passo do dente com a geometria da polia
Carga
Selecione a largura da correia e o elemento de tração para a força transmitida
Alinhamento
Mantenha o alinhamento preciso das polias
Pré-tensão
Ajuste conforme a geometria do acionamento e a carga
Velocidade
Confirme o perfil, número de dentes da polia e carga dinâmica
Ambiente
Confirme temperatura, óleo, produto químico e exposição à umidade
Fabricação
Especifique contrafado, usinagem, perfuração ou processamento especial
Informações para Pedido
Dado Necessário
Especificação do Cliente
Perfil
HTD / AT / T / Imperial / STD / RPP-PAZ
Passo
mm
Largura
mm
Comprimento
Comprimento aberto ou passo sem fim
Configuração
Aberta / Sem fim / Fabricada
Dados da polia
Perfil, número de dentes e diâmetro
Carga / Torque
Carga de transmissão requerida
Velocidade
rpm ou velocidade linear
Ambiente
Temperatura, óleo, produto químico e umidade
Processamento especial
Contrafado, revestimento, usinagem, perfuração ou personalizado

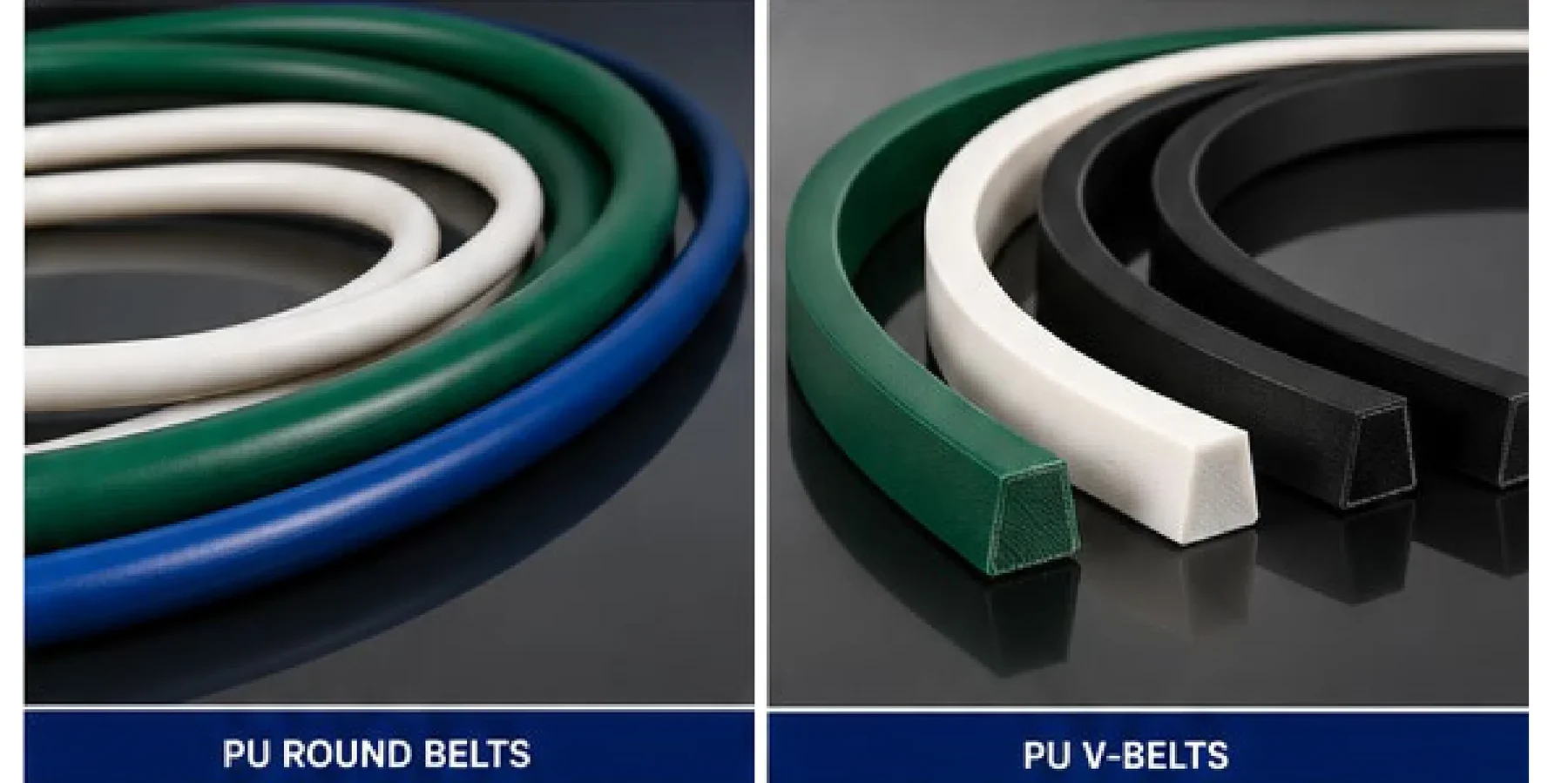

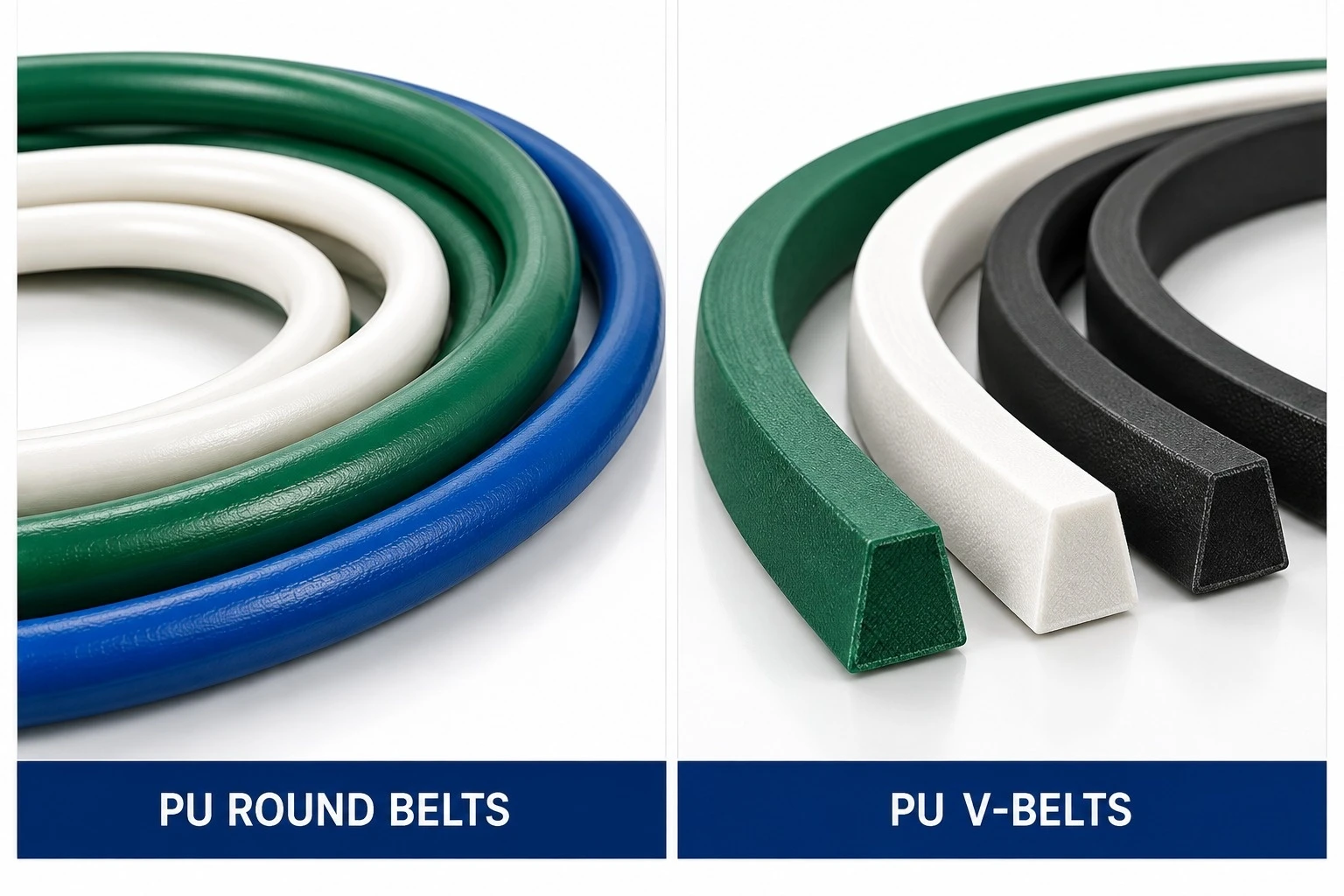

Correias Redondas e em V de PU
As correias redondas e em V de poliuretano da World Prime Services são elementos de transmissão e
transporte termoplásticos de PU para acionamentos industriais leves, transporte por roletes e
aplicações de máquinas. A faixa de referência verificada está disponível em construções verde
rugosa, vermelha lisa e reforçada, com diâmetros de correia redonda de 2 mm a 22 mm e opções
personalizadas.
Parâmetro
Especificação
Material
Poliuretano (PU)
Construções de referência disponíveis
Verde rugosa, Vermelha lisa, Reforçada
Faixa de diâmetro da correia redonda
2–22 mm
Pré-tensão
1,5–3%
Dureza padrão
85 Shore A
Tolerância da correia redonda, diâmetro <15 mm
±0,3 mm
Tolerância da correia redonda, diâmetro >15 mm
±0,5 mm
Tolerância de largura da correia em V
±0,5 mm
Tolerância de altura da correia em V
±0,5 mm
Personalização
Disponível sujeita à especificação
Correia Redonda — Lisa / Rugosa
Tipo
Diâmetro D (mm)
Pré-tensão (%)
Embalagem Padrão (m/rolo)
ψ2S
2
1,5–3
400
ψ3S/R
3
1,5–3
400
ψ4S/R
4
1,5–3
200
ψ5S/R
5
1,5–3
200
ψ6S/R
6
1,5–3
200
ψ7S/R
7
1,5–3
100
ψ8S/R
8
1,5–3
100
ψ10S/R
10
1,5–3
50
ψ12S/R
12
1,5–3
30
ψ15S/R
15
1,5–3
30
ψ18S/R
18
1,5–3
30
ψ22S/R
22
1,5–3
30
Correia Redonda — Lisa / Rugosa Reforçada
Tipo
Diâmetro D (mm)
Pré-tensão (%)
Embalagem Padrão (m/rolo)
ψ10S/R
10
1,5–3
50
ψ12S/R
12
1,5–3
30
ψ15S/R
15
1,5–3
30
ψ18S/R
18
1,5–3
30
Correia em V Padrão
Tipo
Largura D (mm)
Altura H (mm)
Pré-tensão (%)
A-13/V
13
8
1,5–3
Aplicações
Aplicação
Função Típica
Sistemas de Transporte
Acionamento de roletes leve e transferência de produto
Máquinas de Embalagem
Funções de acionamento de máquina e transporte
Máquinas Têxteis
Transmissão por roletes e acionamentos de processo
Equipamento de Marcenaria
Transmissão de máquina e acionamentos auxiliares
Máquinas de Impressão
Movimento de roletes e de processo sincronizado
Equipamento de Processamento de Alimentos
Acionamento de máquina onde o grau exato de PU é adequado ao ambiente
Propriedade
Consideração de Engenharia
Diâmetro / Perfil
Selecione conforme o canal da polia e a carga transmitida
Pré-tensão
A faixa de referência verificada é 1,5–3%; o ajuste final depende da geometria do acionamento
Superfície
Correia redonda lisa ou rugosa conforme a exigência de atrito
Reforço
Use a construção reforçada onde maior estabilidade de tração for exigida
Alinhamento da Polia
Mantenha o alinhamento correto para minimizar o desgaste de borda e superfície
Ambiente
Confirme a compatibilidade com óleo, produto químico, umidade e temperatura
Junção
Especifique o comprimento soldado sem fim ou rolo aberto conforme a instalação
Informações para Pedido — Correia Redonda
Dado Necessário
Especificação do Cliente
Tipo
Lisa / Rugosa / Reforçada
Diâmetro
2–22 mm
Cor / Superfície
Verde rugosa / Vermelha lisa / outra opção confirmada
Comprimento
Rolo padrão ou comprimento cortado
Pré-tensão
Requisito da aplicação
Diâmetro da Polia
mm
Ambiente operacional
Temperatura, óleo, produto químico, umidade
Junção
Aberta / soldada sem fim
Informações para Pedido — Correia em V
Dado Necessário
Especificação do Cliente
Perfil / Tipo
A-13/V ou perfil personalizado confirmado
Largura × Altura
mm
Comprimento
Comprimento requerido
Pré-tensão
Requisito da aplicação
Canal da polia
Geometria e diâmetro
Carga / Velocidade
Aplicação de transmissão
Ambiente operacional
Temperatura, óleo, produto químico, umidade

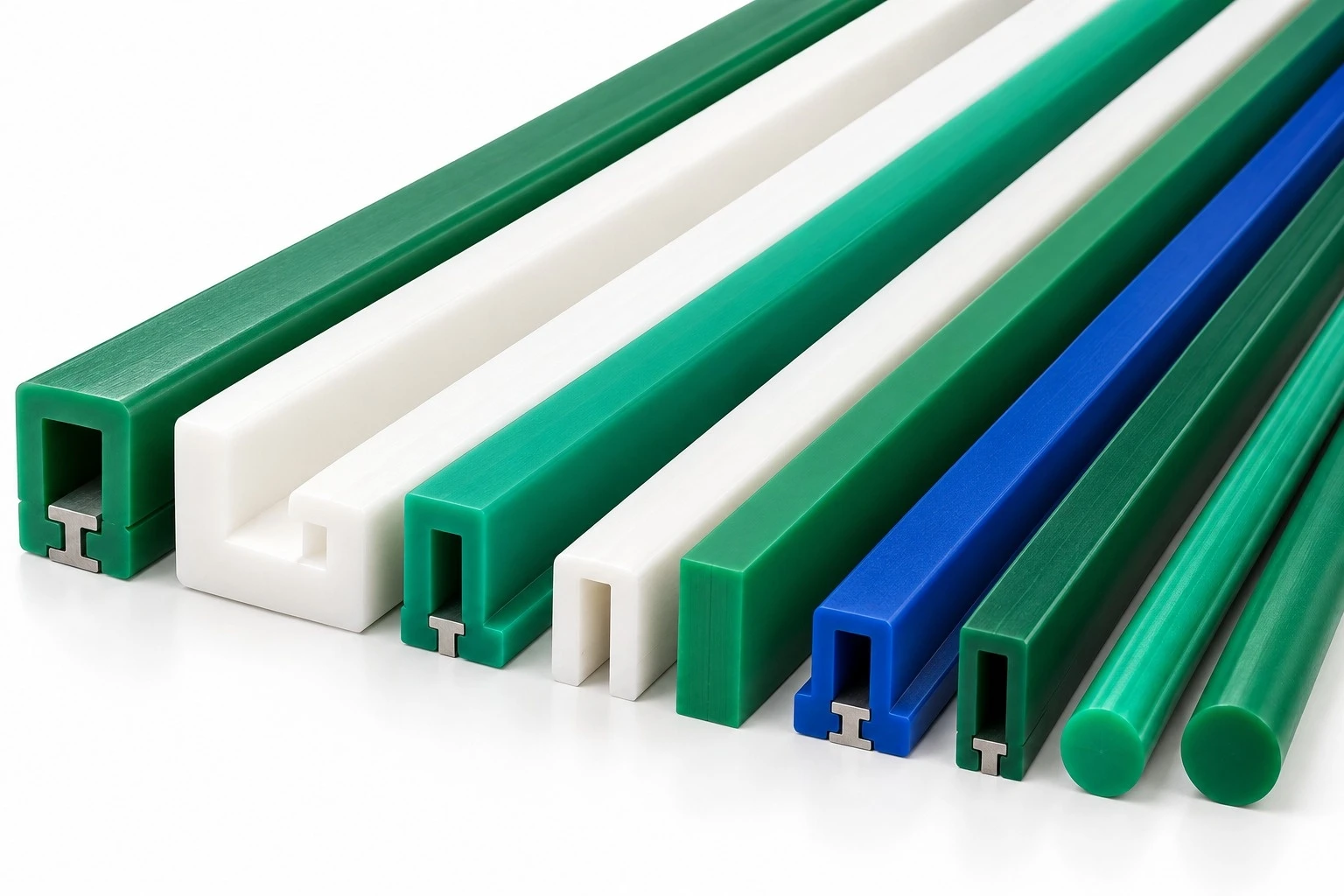

Guias de PVC e PU
As guias de correia transportadora de PVC e PU da World Prime Services são perfis termoplásticos
projetados para apoiar o rastreamento e o guiamento lateral da correia. A faixa de referência
verificada inclui guias de PVC série D e guias de PU série UD em cores verde, branco e
transparente, com dimensões B × H definidas e diâmetros mínimos de polia.
Guias de PVC — Faixa Técnica Verificada
Tipo
Shore A
B × H (mm)
Cores
Diâm. Mín. Superior (mm)
Diâm. Mín. Inferior (mm)
D6
60
6 × 4
Verde / Branco / Transparente
40
30
D8
60
8 × 5
Verde / Branco / Transparente
50
40
D10
60
10 × 6
Verde / Branco / Transparente
70
60
D13
60
13 × 8
Verde / Branco / Transparente
100
80
D17
60
17 × 11
Verde / Branco / Transparente
110
90
D22
60
22 × 14
Verde / Branco / Transparente
180
120
D30
60
30 × 18
Verde / Branco / Transparente
200
150
Guias de PU — Faixa Técnica Verificada
Tipo
Shore A
B × H (mm)
Cores
Diâm. Mín. Superior (mm)
Diâm. Mín. Inferior (mm)
UD6
65
6 × 4
Verde / Branco / Transparente
40
30
UD8
65
8 × 5
Verde / Branco / Transparente
50
40
UD10
65
10 × 6
Verde / Branco / Transparente
70
60
UD13
65
13 × 8
Verde / Branco / Transparente
100
80
UD17
65
17 × 11
Verde / Branco / Transparente
110
90

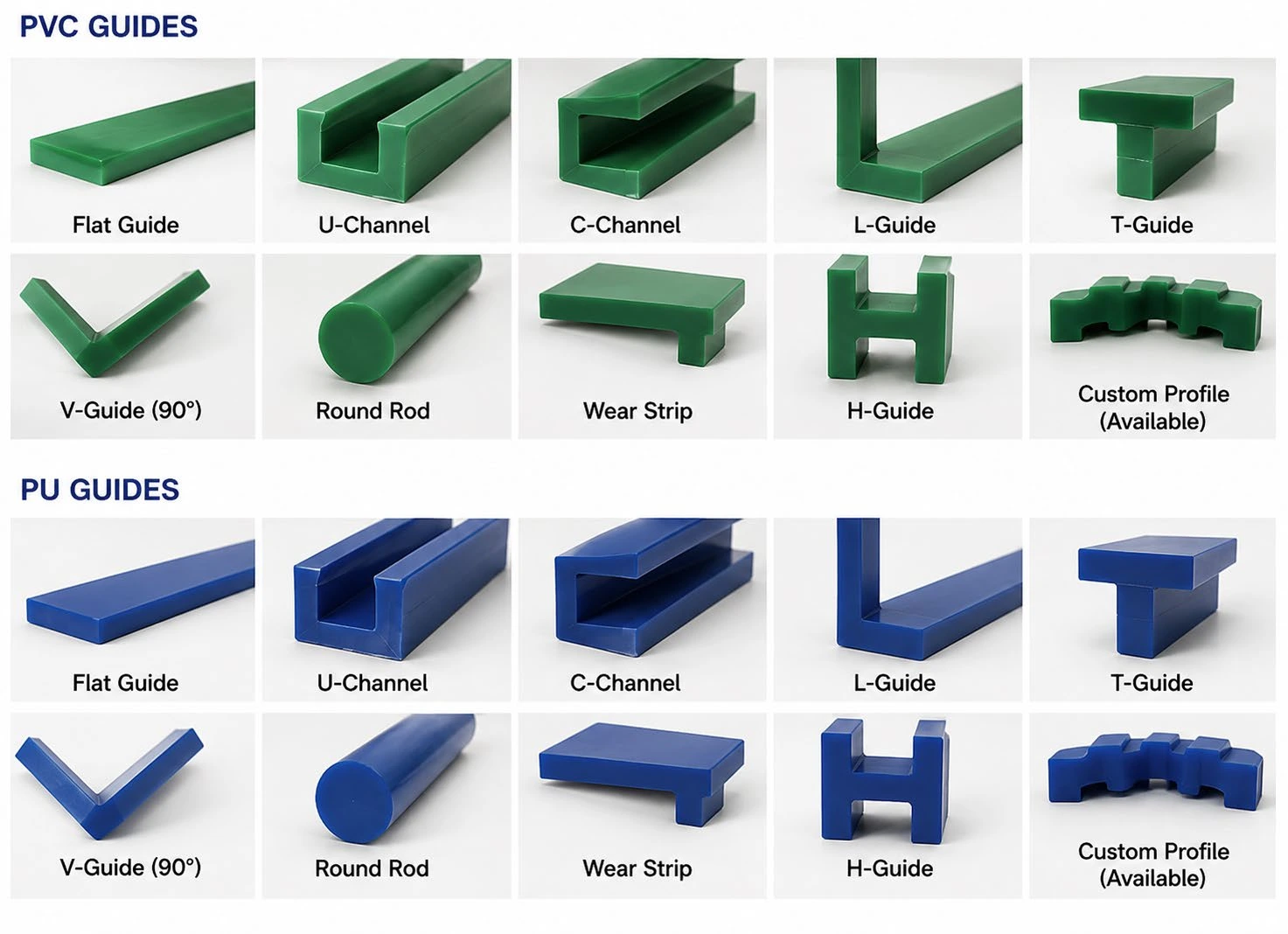

Os perfis visuais são ilustrações representativas originais para uso no catálogo (Guia Plana,
Canal U, Canal C, Guia L, Guia T, Guia V 90°, Vareta Redonda, Tira de Desgaste, Guia H e Perfil
Personalizado, em PVC e PU). A faixa pública de guias verificada em si é definida pelas dimensões
B × H das séries D (PVC) e UD (PU) listadas nas tabelas técnicas.

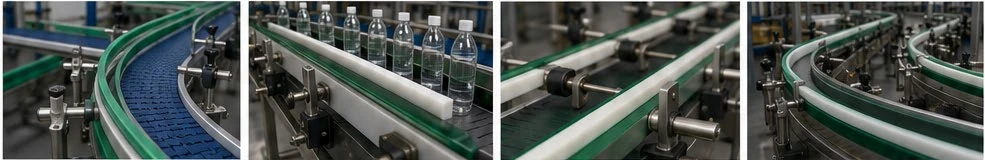

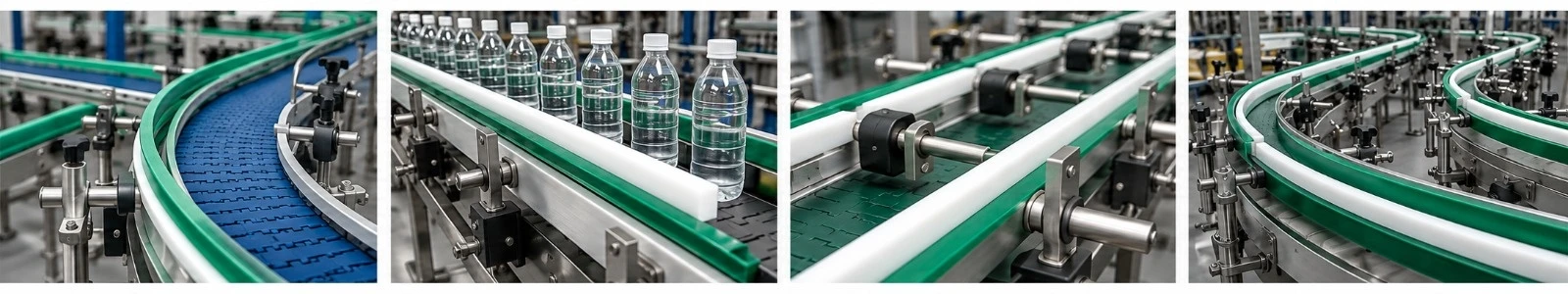

Função e Aplicação
Função
Propósito de Engenharia
Rastreamento da Correia
Ajuda a manter o alinhamento da correia quando uma guia compatível corre em uma polia ou canal de leito deslizante correspondente
Guiamento Lateral
Apoia o percurso controlado da correia em transportadores com geometria de guia adequada
Transportadores Curvos / Especiais
A seleção de guia pode auxiliar o rastreamento onde a geometria do transportador exige controle lateral projetado
Sistemas de Inclinação / Declive
Pode ser combinado com fabricação de correia específica da aplicação onde o suporte ao rastreamento é necessário
Embalagem e Logística
Usado em sistemas de transporte leve adequados
Processamento de Alimentos
A seleção de material PU ou PVC e a conformidade devem corresponder ao requisito exato de contato com alimento
Seleção de Material
Material
Dureza de Referência
Consideração de Seleção
Guia de PVC
60 Shore A
Fabricação e aplicações de rastreamento gerais em correias de PVC
Guia de PU
65 Shore A
Fabricação de correias de PU e aplicações que exigem material de guia de PU
Considerações de Engenharia e Instalação
Item
Recomendação
Posição da Guia
Arranjo central ou de múltiplas guias conforme a largura da correia e o projeto do transportador
Geometria do Canal
O canal da polia/leito deve fornecer folga apropriada ao perfil de guia selecionado
Diâmetro Mínimo
Respeite os diâmetros mínimos superior e inferior listados para cada tamanho de guia
Área de Emenda
A junção da guia e a emenda da correia devem ser projetadas para minimizar a concentração de tensão
Rastreamento
As guias auxiliam o rastreamento, mas não substituem o alinhamento correto de polias, geometria do chassi e tensão da correia
Temperatura / Produtos Químicos
Confirme a compatibilidade do composto exato de PVC ou PU com as condições de serviço
Informações para Pedido
Dado Necessário
Especificação do Cliente
Material
PVC / PU
Tipo de Guia
D6–D30 ou UD6–UD17
B × H
mm
Cor
Verde / Branco / Transparente
Posição da Guia
Central / dupla / múltipla
Largura da correia
mm
Espessura da correia
mm
Diâmetros de Polia
Geometria de contato superior / inferior
Temperatura de Operação
°C
Ambiente
Óleo, gordura, produto químico, umidade, lavagem
Fabricação
Somente guia / guia soldada à correia / personalizado
Taliscas / Perfis de PVC e PU
As taliscas / perfis de PVC e PU da World Prime Services são perfis termoplásticos fabricados
sobre correias transportadoras compatíveis para melhorar a retenção do produto, a separação e o
transporte controlado, particularmente em sistemas transportadores inclinados ou elevados. A
faixa de referência verificada inclui taliscas de PVC série T e série X, e taliscas de PU série
UT.
Taliscas de PVC — Série T (Faixa Verificada)
Tipo
Dureza
B × H (mm)
Cores
Diâmetro Mínimo
T20
60 Shore A
20 × 20
Verde / Branco / Transparente
90 mm
T30
60 Shore A
25 × 30
Verde / Branco / Transparente
120 mm
T40
60 Shore A
25 × 40
Verde / Branco / Transparente
120 mm
T50
60 Shore A
25 × 50
Verde / Branco / Transparente
120 mm
T60
60 Shore A
40 × 60
Verde / Branco / Transparente
150 mm
T75
60 Shore A
45 × 75
Verde / Branco / Transparente
160 mm
T80
60 Shore A
47 × 80
Verde / Branco / Transparente
180 mm
Taliscas de PVC — Série X (Faixa Verificada)
Tipo
Dureza
B × H (mm)
Cores
Diâmetro Mínimo
X30
60 Shore A
25 × 30
Verde / Branco / Transparente
40 mm
X40
60 Shore A
30 × 40
Verde / Branco / Transparente
60 mm
X50
60 Shore A
30 × 50
Verde / Branco / Transparente
80 mm
X60
60 Shore A
35 × 60
Verde / Branco / Transparente
80 mm
X70
60 Shore A
40 × 70
Verde / Branco / Transparente
100 mm
X80
60 Shore A
43 × 80
Verde / Branco / Transparente
120 mm
Taliscas de PU — Série UT (Faixa Verificada)
Tipo
Dureza
B × H (mm)
Cores
Diâmetro Mínimo
UT20
86 Shore A
10 × 20
Verde / Branco / Transparente
35 mm
UT30
86 Shore A
15 × 30
Verde / Branco / Transparente
40 mm
UT40
86 Shore A
15 × 40
Verde / Branco / Transparente
40 mm
As fotografias são representações realistas originais do catálogo dos conceitos de talisca/perfil
(T-Cleat, V-Cleat, Double T-Cleat, Rectangular Cleat, Wave Cleat, Step Cleat). A faixa dimensional
de produto verificada é definida pelas tabelas das séries T, X e UT acima.
Aplicações
Aplicação
Função Típica
Transporte Inclinado
Ajuda a reduzir o retrocesso e manter o espaçamento do produto
Manuseio de Pacotes
Separa caixas, encomendas ou produtos individuais

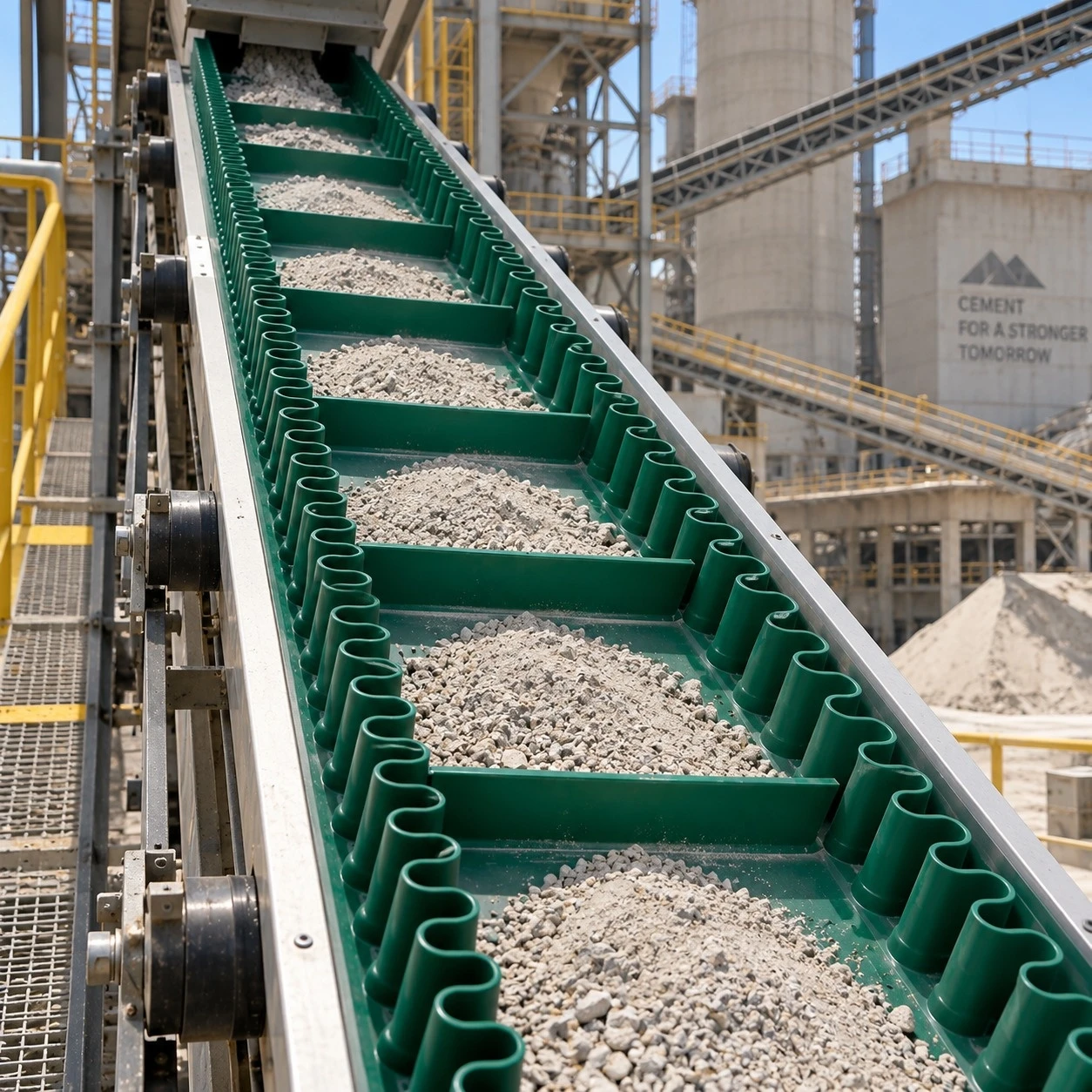

Materiais a Granel
Apoia o movimento controlado de materiais soltos ou fragmentados
Logística e Triagem
Cria compartimentos de produto e espaçamento controlado
Processamento de Alimentos
Material PU/PVC e conformidade de contato com alimento selecionados para a aplicação exata
Agricultura
Transporte controlado de grãos e produtos agrícolas
Reciclagem
Separação e elevação de materiais recicláveis adequados
Seleção de Material e Série
Série
Material
Dureza
Posição de Seleção
Série T
PVC
60 Shore A
Taliscas de PVC de perfil mais alto, 20–80 mm de altura
Série X
PVC
60 Shore A
Taliscas de PVC com menor diâmetro mínimo de polia em alturas comparáveis
Série UT
PU
86 Shore A
Taliscas compactas de PU, 20–40 mm de altura
Considerações de Engenharia e Instalação
Item
Recomendação
Altura da Talisca
Selecione conforme o tamanho do produto, ângulo de inclinação e volume de compartimento requerido
Passo da Talisca
Determine o espaçamento a partir das dimensões do produto, capacidade e velocidade do transportador
Diâmetro Mínimo
Respeite o diâmetro mínimo do perfil T, X ou UT selecionado
Compatibilidade de Material
Combine taliscas de PVC com correias de PVC compatíveis e taliscas de PU com construções de PU compatíveis
Soldagem / Colagem
Use um método de fabricação validado adequado aos materiais da correia e da talisca
Folga de Borda
Forneça folga lateral adequada para o chassi do transportador e estruturas laterais
Rastreamento
As taliscas não substituem o alinhamento, a tensão e o rastreamento corretos do transportador
Contato com Alimento
Confirme a documentação de conformidade para os compostos exatos de correia e talisca fornecidos
Informações para Pedido
Dado Necessário
Especificação do Cliente
Material
PVC / PU
Série / Tipo
T20–T80 / X30–X80 / UT20–UT40
B × H
mm
Cor
Verde / Branco / Transparente
Passo da Talisca
mm centro a centro
Largura da correia
mm
Folga de Borda
mm de cada lado
Tipo de correia
Construção de correia PVC ou PU compatível
Diâmetro da Polia
mm
Ângulo de Inclinação
graus
Produto Transportado
Material, dimensões e carga
Ambiente Operacional
Óleo, gordura, produto químico, umidade, lavagem
Fabricação
Arranjo reto / angulado / personalizado
Sidewalls (Abas Laterais)
ALTO DESEMPENHO • ALTA DURABILIDADE • SOLUÇÕES PERSONALIZADAS
Sidewalls são usadas em combinação com taliscas em correias com taliscas para evitar o
derramamento de produto e permitir o transporte em inclinações acentuadas. Fabricadas em PVC ou PU
de alta qualidade, nossas sidewalls oferecem excelente flexibilidade, resistência a impacto,
resistência química e longa vida útil.
Características
Evita o derramamento de material em transportadores inclinados
Fabricada em PVC ou PU de alta qualidade
Alta flexibilidade e excelente resistência a impacto
Resistente a abrasão, óleo, graxa e à maioria dos produtos químicos
Soldagem e instalação fáceis
Disponível em diversas alturas e larguras de base
Pode ser produzida em diferentes cores e durezas
Adequada para uma ampla gama de aplicações
Perfis de Sidewall Padrão
Modelo
Material
Altura (H) mm
Largura Base (B) mm
Espessura (T) mm
Diâm. Mín. Polia mm
Cor
S40
PVC / PU
40
50
4,5
100
Verde / Branco / Azul / Preto
S60
PVC / PU
60
60
4,5
120
Verde / Branco / Azul / Preto
S80
PVC / PU
80
70
4,5
150
Verde / Branco / Azul / Preto
S100
PVC / PU
100
80
4,5
180
Verde / Branco / Azul / Preto
S120
PVC / PU
120
90
4,5
200
Verde / Branco / Azul / Preto
S160
PVC / PU
160
110
4,5
250
Verde / Branco / Azul / Preto
Características do Material
Propriedade
PVC
PU (Poliuretano)
Dureza (Shore A)
75–85
90–95
Resistência à Tração (MPa)
≥ 20
≥ 40
Alongamento na Ruptura (%)
≥ 200
≥ 400
Resistência a Abrasão
Boa
Excelente
Resistência Química
Boa
Excelente
Temperatura de Operação
-10 °C a +60 °C
-20 °C a +80 °C
Guia de Seleção de Sidewall
Escolha a altura (H) apropriada com base no tamanho e volume do material.
Garanta que a largura da base (B) seja adequada à altura da talisca e à largura da correia.
Considere o diâmetro mínimo de polia para evitar tensão excessiva e desgaste prematuro.
Sidewalls de PU são recomendadas para aplicações de alto desgaste e ambientes de baixa temperatura.
Aplicações Típicas
Mineração e Pedreiras
Indústria Cimenteira
Processamento de Alimentos
Agricultura
Reciclagem e Gestão de Resíduos
Portos e Logística
Indústria Química
Sistema Sidewall + Talisca
Sidewalls e taliscas trabalham juntas para formar compartimentos que transportam o material sem
derramamento, mesmo em transportadores de inclinação acentuada.
Considerações de Engenharia e Instalação
As sidewalls são soldadas diretamente nas bordas da correia.
Parâmetros de soldagem adequados (temperatura, pressão, tempo) são essenciais para uma ligação forte.
Evite curvas acentuadas que possam causar rachaduras.
S40, S60, S80, S100, S120, S160; outros tamanhos disponíveis sob consulta
Opções de Cor
Verde, Branco, Azul, Preto; outras cores sob consulta
Opções Especiais
Grau Alimentício FDA / UE; Antiestático; Resistente a óleo; Retardante de chama
Filmes
PROTEÇÃO • DESEMPENHO • CONFIABILIDADE
Os filmes de correia transportadora da World Prime Services são filmes de superfície
termoplásticos e materiais de cobertura para fabricação de correias transportadoras compatíveis e
aplicações especializadas de transporte. Dependendo do material, espessura e acabamento de
superfície, os filmes podem modificar atrito, comportamento de liberação, limpabilidade,
visibilidade e desempenho de desgaste. A faixa apresentada inclui filmes coloridos com padrões,
além de conceitos de filme transparente cristal e fosco.
Características
Opções de superfície de alta aderência e baixo atrito
Acabamentos liso, matt, diamante, herringbone, cruzado, ponto e impressão têxtil
Filme transparente cristal para visibilidade e aplicações de inspeção
Opção matt/fosca transparente para brilho reduzido e aparência controlada
Conceitos de material em PVC e PU sujeitos à disponibilidade do grau exato
Espessuras, larguras e cores personalizadas sujeitas à confirmação de fabricação
Graus funcionais especiais disponíveis apenas quando certificados para o composto exato fornecido
Aplicações Típicas
Aplicação
Requisito Típico
Manuseio de Pacotes
Atrito controlado para caixas, encomendas e cargas unitárias
Processamento de Alimentos
Superfície de limpeza/liberação onde o grau exato tenha a conformidade de contato com alimento requerida
Transporte Inclinado
Padrão de alta aderência para reduzir o retrocesso do produto
Engarrafamento e Embalagem
Transferência suave e manuseio controlado do produto
Bagagem de Aeroporto
Durabilidade de superfície de alta ciclagem e atrito específico da aplicação
Transporte Geral
Acabamento de superfície selecionado para o produto e o serviço do transportador
Inspeção / Controle Visual
Filme transparente onde a visibilidade através do filme é requerida
Tipos de Filme / Superfície Padrão
Tipo
Acabamento
Material
Cores
Espessura Indicativa
Posição de Engenharia
Diamante (Alta Aderência)
Padrão diamante
PVC / PU
Verde / Branco / Azul / Preto
1,0 / 1,5 / 2,0 / 3,0 mm
Superfície texturizada de alto atrito
Herringbone
Padrão espinha de peixe
PVC / PU
Verde / Branco / Azul / Preto
1,0 / 1,5 / 2,0 / 3,0 mm
Aderência direcional / superfície texturizada
Lisa (Baixo Atrito)
Lisa
PVC / PU
Verde / Branco / Azul / Preto
0,8 / 1,0 / 1,5 / 2,0 mm
Aplicações de deslizamento e transferência
Matt (Conceito Antiaderente)
Matt / texturizado
PVC / PU
Branco / Verde / Azul
1,0 / 1,5 / 2,0 / 3,0 mm
Superfície texturizada orientada à liberação
Cruzado / Textura de Aderência
Cruzado / textura fina
PVC / PU
Preto / Verde / Azul
1,0 / 1,5 / 2,0 / 3,0 mm
Aderência de uso geral
Ponto (Stud)
Padrão de ponto redondo
PVC / PU
Verde / Branco / Azul
1,0 / 1,5 / 2,0 / 3,0 mm
Conceito de aderência em relevo / drenagem
Fabric Imprint
Impressão têxtil
PVC
Azul / Branco / Verde
1,0 / 1,5 / 2,0 mm
Superfície texturizada de uso leve
Filmes Transparentes
Filmes transparentes e matt transparentes são usados para melhorar o desempenho da superfície da
correia, permitindo a inspeção visual do material transportado. Os conceitos disponíveis incluem
filmes lisos cristal-transparentes e filmes translúcidos matt/foscos para aplicações compatíveis
de PVC e PU.
Tipo de Filme
Padrão de Superfície / Acabamento
Material
Cor
Espessura (mm)
Dureza (Shore A)
Propriedades-Chave
Transparente (Cristal)
Lisa / Cristal
PVC / PU
Transparente (Cristal)
0,8 / 1,0 / 1,5 / 2,0 / 3,0
60–85
Cristal transparente, boa resistência a abrasão, limpeza fácil e alta resistência ao desgaste
Matt Transparente (Fosco)
Matt / Fosco
PVC / PU
Transparente (Fosco)
1,0 / 1,5 / 2,0 / 3,0
60–85
Superfície antirreflexo, limpeza fácil, boa resistência ao desgaste e capacidade de inspeção visual
Disponível em rolos ou folhas.
Espessura, largura e comprimento personalizados disponíveis sob consulta.
Outras opções de dureza sujeitas à confirmação de fabricação.
A adequação de contato com alimento deve ser confirmada por certificação do grau exato de material fornecido.
As propriedades técnicas finais dependem do composto de PVC ou PU selecionado.
Designação de pedido: WPS – FILM – [PVC/PU] – [CLEAR/FROSTED] – [ESPESSURA] – [LARGURA] –
[COMPRIMENTO]
O filme transparente agora está incluído como uma família de produto dedicada. Transparência
exata, névoa, brilho, dureza, status de contato com alimento, desempenho antiestático e
resistência química devem ser especificados e certificados para o grau exato de PVC ou PU
fornecido.
Exemplos de Padrão de Superfície
Padrão
Função Típica
Diamante
Alta aderência
Herringbone
Aderência direcional
Lisa
Baixo atrito / transferência limpa
Matt
Textura orientada à liberação
Cruzado
Aderência geral
Ponto (Stud)
Aderência em relevo / drenagem
Fabric Imprint
Superfície de rodagem texturizada
Transparente
Visibilidade / inspeção visual
Seleção de Material
Material
Posição Geral
Confirmação Importante
Filme de PVC
Filme termoplástico econômico para construções de correias de PVC compatíveis
Dureza, sistema plastificante, temperatura, resistência a óleo/produto químico e conformidade regulatória
Filme de PU
Filme de poliuretano para construções de PU compatíveis e aplicações de superfície de maior desempenho
Dureza, resistência a abrasão/corte, hidrólise, resistência a óleo/gordura, temperatura e conformidade
PVC / PU Transparente
Conceito de filme transparente ou translúcido
Clareza óptica, névoa, brilho, resistência ao amarelamento, espessura e composto exato
Características do Material — Estrutura de Engenharia
Propriedade
PVC
PU
Dureza
Dependente do grau; comumente especificada em Shore A
Dependente do grau; comumente especificada em Shore A
Resistência à Tração
Confirmar na ficha técnica exata do composto
Confirmar na ficha técnica exata do composto
Alongamento
Confirmar na ficha técnica exata do composto
Confirmar na ficha técnica exata do composto
Resistência a Abrasão
Dependente do composto
Tipicamente selecionado onde maior desempenho de abrasão é requerido
Resistência Química
Confirmar compatibilidade química
Confirmar compatibilidade química
Temperatura de Operação
Confirmar grau exato
Confirmar grau exato
Transparência
Disponível em graus transparentes adequados
Disponível em graus transparentes adequados
Guia de Seleção de Filme
Escolha o filme conforme o atrito, desgaste, liberação e ambiente requeridos.
Use padrões de alta aderência para condições inclinadas ou úmidas, quando tecnicamente adequado.
Use filmes de baixo atrito para aplicações de deslizamento e acúmulo.
Use superfícies matt para liberação específica da aplicação e adesão de superfície reduzida.
Use filmes transparentes cristal onde inspeção, visibilidade ou controle visual forem requeridos.
Use filmes foscos transparentes onde translucidez e brilho reduzido forem preferidos.
Confirme o diâmetro da polia e a flexibilidade quando o filme for laminado a uma correia transportadora.
Considerações de Engenharia e Instalação
Item
Recomendação
Preparação de Superfície
Garanta que a superfície da correia compatível esteja limpa, seca e devidamente preparada
Colagem / Laminação
Use processo validado de colagem a frio, colagem a quente, laminação ou vulcanização, conforme aplicável
Temperatura / Pressão / Tempo
Siga os parâmetros validados para os materiais exatos de filme e correia base
Direção do Padrão
Oriente a textura direcional conforme o sentido de transporte
Espessura do Filme
Considere flexibilidade, diâmetro da polia e vida útil da superfície
Emenda / Junção
Evite sobreposição abrupta ou geometria de junção que possa afetar o rastreamento ou a transferência do produto
Inspeção
Verifique delaminação, cortes, bolhas, desgaste e danos na superfície
Cores Disponíveis
Cor
Disponibilidade
Verde
Sujeita ao grau de material
Branco
Sujeita ao grau de material
Azul
Sujeita ao grau de material
Preto
Sujeita ao grau de material
Transparente / Cristal
Disponível em graus adequados de PVC ou PU transparente
Cristal / translúcido / fosco / meta de névoa, se aplicável
Aplicação
Transportador e produto transportado
Correia Base
Se o filme for laminado/fabricado
Temperatura
°C
Ambiente
Óleo, gordura, produto químico, umidade, lavagem
Requisito Especial
Contato com alimento / antiestático / retardante de chama / resistente a óleo, somente quando certificado para o grau exato
Componentes Moldados em Silicone
Os componentes moldados em silicone da World Prime Services são peças elastoméricas fabricadas
sob medida para sistemas transportadores, equipamentos de automação e maquinário industrial. As
configurações de produto podem incluir roletes, buchas, rodas, vedações, ventosas, almofadas,
guias, luvas e componentes fabricados conforme desenhos ou amostras aprovados.
Características do Produto
Construção elastomérica flexível em silicone
Ampla gama de geometrias e tamanhos moldados
Disponível em múltiplos graus de dureza e cores
Boa resiliência e amortecimento de vibração
Resistência a intemperismo, ozônio e envelhecimento típica de compostos de silicone adequados
Graus de alta temperatura disponíveis sujeitos à especificação exata do composto
Graus de contato com alimento disponíveis apenas com certificação para o material exato fornecido
Moldagem personalizada conforme desenho, amostra ou especificação dimensional
Aplicações Típicas
Aplicação
Uso Típico
Alimentos e Bebidas
Roletes, vedações, componentes de sucção e manuseio usando graus conformes
Embalagem
Guias, rodas, roletes, almofadas e peças de manuseio personalizadas
Transporte Inclinado
Componentes especiais de suporte, guia ou contato
Sistemas de Triagem
Rodas, roletes, para-choques e componentes de manuseio
Têxtil
Roletes, luvas e peças de contato resilientes
Aeroporto e Logística
Rodas guia, roletes e componentes de desgaste/contato
Famílias de Componentes Padrão
Componente
Descrição
Material
Faixa Típica de Dureza*
Opções Típicas de Cor
Roletes
Conceitos de rolete motriz, livre e guia; opção de rolamento sujeita ao projeto
Silicone
50–80 Shore A
Branco / Azul / Verde / Vermelho / Translúcido
Buchas
Buchas de amortecimento, isolamento e contato de desgaste
Silicone
50–80 Shore A
Branco / Azul / Verde / Vermelho / Translúcido
Rodas
Rodas de transportador e guia; opção de rolamento sujeita ao projeto
Silicone
50–80 Shore A
Branco / Azul / Verde / Vermelho / Translúcido
Vedações
Geometrias de vedação estática e dinâmica
Silicone
50–70 Shore A
Branco / Azul / Verde / Vermelho / Translúcido
Ventosas
Componentes de preensão a vácuo
Silicone
40–60 Shore A
Translúcido / Azul / Verde
Peças Personalizadas
Peças moldadas conforme desenho ou amostra aprovados
Silicone
40–80 Shore A
Personalizada sujeita à disponibilidade do composto
*Faixas de catálogo indicativas. A dureza e o composto finais devem ser confirmados para a
aplicação exata.
Referências Realistas de Produto
Componente
Descrição
Material
Dureza (Shore A)
Faixa de Temperatura
Cores Padrão
Roletes
Roletes motrizes, livres e guia, com ou sem rolamento
Silicone
50–70–80
-60°C a +250°C
Branco, Azul, Verde, Vermelho, Translúcido
Buchas
Buchas de amortecimento e resistentes a desgaste
Silicone
50–60–70–80
-60°C a +250°C
Branco, Azul, Verde, Vermelho, Translúcido
Rodas
Rodas de transportador e guia, com ou sem rolamento
Silicone
50–70–80
-60°C a +250°C
Branco, Azul, Verde, Vermelho, Translúcido
Vedações
Componentes de vedação estática e dinâmica
Silicone
50–60–70
-60°C a +250°C
Branco, Azul, Verde, Vermelho, Translúcido
Ventosas
Aplicações a vácuo e de preensão
Silicone
40–50–60
-60°C a +200°C
Translúcido, Azul, Verde
Peças Personalizadas
Peças moldadas personalizadas conforme desenho ou amostra
Silicone
40–50–60–70–80
-60°C a +250°C
Todas as cores disponíveis sob consulta
Propriedades do Material — Estrutura de Engenharia
Propriedade
Base de Especificação
Dureza
Especifique o Shore A requerido conforme função e deformação
Resistência à Tração
Confirmar na ficha técnica exata do composto
Alongamento na Ruptura
Confirmar na ficha técnica exata do composto
Resistência ao Rasgo
Confirmar na ficha técnica exata do composto
Deformação Permanente por Compressão
Confirmar o composto exato, temperatura e duração do teste
Temperatura de Operação
Selecione o grau de silicone conforme a temperatura de serviço contínua e de pico
Contato com Alimento
Requer certificação para o composto exato e a jurisdição pretendida
Resistência Química
Verifique a compatibilidade com o óleo, solvente, produto de limpeza ou produto químico de processo real
Vantagens do Material
Ampla capacidade de temperatura utilizável com o grau de silicone adequadamente selecionado
Boa resistência a UV, ozônio e envelhecimento ambiental
Alta elasticidade e resiliência
Potencial de isolamento elétrico dependendo do composto
Opções de cor e translucidez
Opções personalizadas de dureza e formulação sujeitas à capacidade de fabricação
Cores Disponíveis
Cor
Disponibilidade
Branco
Conceito padrão
Azul
Sujeita ao composto
Verde
Sujeita ao composto
Vermelho
Sujeita ao composto
Translúcido
Disponível com graus de silicone adequados
Personalizada
Sujeita a requisitos de pigmento e composto
Soluções Personalizadas
Oferecemos componentes de silicone personalizados de acordo com seus desenhos, amostras e
especificações. Componentes personalizados podem ser desenvolvidos conforme desenhos aprovados,
amostras físicas ou especificações técnicas detalhadas. O grau final de material, dureza, cor,
dimensões, tolerâncias e requisitos funcionais devem ser confirmados antes da produção.
Entrada do Cliente Necessária
Entrada do Cliente
Informação Necessária
Desenho
Desenho 2D/3D com dimensões e tolerâncias
Amostra
Amostra física para avaliação dimensional reversa, onde permitido
Dureza
Shore A requerido
Cor
Cor / translucidez requerida
Quantidade
Quantidade de protótipo e de produção
Ambiente
Temperatura, produtos químicos, óleos, lavagem e exposição a UV
Conformidade
Requisitos de contato com alimento ou outra certificação
Inserto / Rolamento
Inserto metálico ou polimérico, rolamento ou componente colado, se necessário
Considerações de Projeto e Fabricação
Item
Consideração de Engenharia
Geometria
Espessura de parede, ângulo de saída, rebaixos e linha de partição afetam a moldabilidade
Tolerância
Defina dimensões críticas separadamente das dimensões gerais
Dureza
Influencia deformação, aderência, vedação e comportamento de desgaste
Insertos Metálicos
A colagem e retenção do inserto devem ser projetadas para a carga e temperatura
Acabamento de Superfície
Acabamento liso, matt ou texturizado sujeito à ferramentaria
Protótipo
Recomenda-se teste de protótipo/ferramenta para peças personalizadas críticas
Controle de Qualidade
Os critérios dimensionais e visuais devem ser definidos no desenho aprovado
Especifique produtos químicos, óleos e produtos de limpeza
Inserto / Rolamento
Tipo e material
Conformidade Especial
Contato com alimento ou outra certificação
Requisito Especial
Alta temperatura / antiestático / comportamento de chama / moldagem personalizada, sujeito ao composto validado
Fabricação e Emenda
A World Prime Services fornece soluções de fabricação e emenda de correias transportadoras para
correias termoplásticas leves compatíveis. A fabricação pode incluir corte da correia, preparação
de dedos, junção sem fim, perfis, guias, taliscas/perfis, sidewalls, perfuração e usinagem
personalizada. O método de junção correto deve ser selecionado conforme a construção exata da
correia e o processo aprovado pelo fabricante.
Características
Preparação e fabricação de correia de precisão
Junção selecionada para a construção exata da correia
Largura personalizada e comprimento sem fim
Preparação de emenda tipo dedo para correias termoplásticas compatíveis
Fabricação de perfis, guias, taliscas e sidewall
Puncionamento, perfuração, roteamento e formatos personalizados
Fixação mecânica quando adequado
Inspeção de qualidade das dimensões da correia acabada e da condição da junta
Aplicações Típicas
Aplicação
Requisito Típico de Fabricação
Alimentos e Bebidas
Junção sem fim, perfis, taliscas e fabricação higiênica onde materiais certificados são usados
Embalagem e Logística
Correias sem fim, guias de rastreamento, fixadores mecânicos e larguras personalizadas
Transporte Inclinado
Taliscas/perfis e sidewalls combinados com junção compatível
Engarrafamento e Embalagem
Correias sem fim de precisão e fabricação específica de superfície
Processamento de Alimentos
Emendas tipo dedo e perfis fabricados sujeitos à especificação exata da correia
Aeroporto e Manuseio
Junção de correia PVK/PVC de logística e opções de fixação orientadas a serviço
Métodos de Junção
Método
Descrição
Uso Típico
Compatibilidade / Notas
Dedo Simples / Um Dedo
Geometria de dedo preparada nas extremidades da correia e unida por processo termoplástico de prensa aprovado
Construções de correia compatíveis que exigem emenda tipo dedo
As fichas técnicas públicas de referência incluem "One finger" como método de junção
Dedo Duplo
Preparação de dedo em duas etapas/interligada, dependendo da construção da correia
Construções selecionadas de correia PVC/PU
A ficha técnica pública de referência para o tipo 30P25-15A lista "Double finger"
Dedo em Três Camadas
Construção de emenda tipo dedo em camadas para correias multicamadas selecionadas
Construções de correia mais espessas/multicamadas selecionadas
A ficha técnica pública de referência para o tipo 90P32-46/43 lista "Three-layer finger"
Prensa Quente / Junção Termoplástica
Calor, pressão e tempo controlados usados para formar uma junta sem fim
Construções termoplásticas compatíveis de PVC/PU e outras
Os parâmetros devem seguir a especificação exata da correia
Fixação Mecânica
Fixadores metálicos ou poliméricos conectam as extremidades preparadas da correia
Instalação em campo, substituição rápida ou acesso de serviço
O tipo de fixador deve ser adequado à espessura da correia, diâmetro da polia e aplicação
Colagem a Frio
Junção ou reparo à base de adesivo para materiais compatíveis
Fabricação ou reparo específico da aplicação
Use apenas sistema de adesivo e preparação validado
Junta em Laço / Preparada
Configuração de extremidade de correia preparada para instalação sem fim específica da aplicação
Correias especiais selecionadas
Geometria final sujeita ao projeto da correia
A documentação técnica de referência inclui exemplos fotográficos de solda a ar quente
(correia termoplástica), emenda tipo dedo (mecânica), emenda em laço, colagem a frio e fixação
mecânica.
Aplicações por Indústria
As correias transportadoras da World Prime Services são projetadas para atender às exigências de
uma ampla gama de indústrias. Diferentes materiais e padrões de superfície garantem desempenho
ideal, higiene, durabilidade e eficiência em cada aplicação.
Indústria
Requisitos Típicos de Correia
Pedra e Cerâmica
Aderência, resistência a abrasão, posicionamento
Logística e Aeroporto
Baixo ruído, antiestático, alta velocidade, aderência PVK / PVC
Alimentos
Limpabilidade, PU/PE, resistência a óleo/gordura, especificação de contato com alimento
Madeira
Aderência e resistência a abrasão
Esteira de Corrida
Baixo ruído, estabilidade dimensional, atrito controlado
Eletrônicos
Antiestático e transporte de precisão
Tabaco
Transporte de processo leve
Automotivo e Pneus
Resistência a desgaste e superfícies específicas de processo
Têxtil e Impressão
Baixo alongamento, estabilidade dimensional, baixo ruído, bordas limpas
O material de referência do fabricante organiza este panorama por indústria em seis destaques
visuais (Alimentos e Bebidas; Embalagem e Logística; Transporte Inclinado; Engarrafamento e
Embalagem; Indústria Têxtil; Aeroporto e Manuseio), com uma tabela de soluções recomendadas por
indústria cruzando aplicações típicas, correias recomendadas, material, padrão de superfície e
principais benefícios — cujo conteúdo já está refletido nas seções específicas por família de
produto deste catálogo (PVC, PU, PE, TPEE, silicone, PVK/logística, modulares e especiais).
Dados de Pedido e Seleção
Dado Necessário
Informação do Cliente
Material
PVC / PU / PE / TPEE / Silicone / PVK
Largura e comprimento
mm; aberto ou sem fim
Espessura / Camadas
Construção requerida
Padrão superior / inferior
Código ou descrição da superfície
Cor
Cor requerida
Carga e velocidade
kg e m/s
Diâmetros de Polia
Motriz, esticadora, guia
Temperatura
Mínima / máxima
Ambiente
Óleo, gordura, produto químico, umidade, uso externo
Propriedade especial
Antiestática, retardante de chama, baixo ruído, resistente ao frio, contato com alimento
Fabricação
Guia, talisca, sidewall, perfuração, emenda
Precisa de uma cotação para este equipamento?
Fale com nossa equipe e receba uma proposta personalizada.
