PVC 输送带 World Prime Services 的 PVC 输送带是多功能轻型工业输送带，适用于物流、包装、食品加工、电子、印刷、纺织、陶瓷、大理石及石材加工、木工及一般输送。该参考产品系列提供超过 30 种表面花纹，以及针对不同摩擦、载荷及工艺要求的广泛结构选择。
已验证的产品系列范围 参数 已验证范围 / 描述 厚度 1–13 毫米；可定制 颜色 绿色、白色、黑色、蓝色；可定制 重量 1,2–10,9 kg/m² 1% 伸长率下的有效拉力 12–80 N/mm（系列范围） 温度范围 -15 a +80 °C 特性 横向稳定性、耐油、FDA 导向等级、防静电、耐寒、阻燃、低噪音 表面花纹 提供超过 30 种花纹
代表性已验证 PVC 型号 型号 层数 颜色 花纹 总厚度 mm 覆盖层 mm Shore A 重量 kg/m² 1% 拉力 最小滚筒 温度 20P21-34/0 2 黑色 亚光 2,0 0,5 80 2,2 10 30 -15/+80 10P12-14A 1 绿色 光面/光面 1,0 0,5 90 1,2 4 10 -15/+80 10P12-84A 1 蓝色 光面 1,0 0,5 90 1,2 4 10 -15/+80 18P22-27 2 白色 织物 1,8 — — 1,7 8 40 -15/+80 18P22-27A 2 白色 织物/织物 1,8 — — 2,2 8 40 -15/+80 20P25-14A 2 绿色 光面/织物 2,0 0,5 80 2,4 8 30 -15/+80 20P25-14/1A 2 绿色 菱形纹 2,0 1,0 70 2,3 8 30 -15/+80 20P25-14/21A 2 绿色 光面/光面 2,0 0,5 85 2,4 8 40 -15/+80
已验证的系列范围将绿色、白色、黑色和蓝色列为标准/参考颜色，另可定制颜色。
PVC 花纹与织物（超过 30 种表面花纹） 可提供超过 30 种表面花纹。特殊花纹可根据技术及制造可行性定制。表面纹理根据摩擦、脱模、排水、产品标记、倾角及清洁要求选择。
花纹 / 压花 功能描述 典型应用 亚光 不粘通用表面 一般输送 菱形纹 约 0.6 毫米花纹；提供宽幅选项 物流及食品加工 粗糙织物纹 约 0.3 毫米纹理 一般输送 Rough Top — 轻型 约 1.6 毫米高摩擦轮廓 倾斜物流及机场 Rough Top — 重型 约 2.4 毫米高摩擦轮廓 倾斜物流及机场 Round Nipple 圆点纹 约 0.6 毫米压花轮廓 大理石加工 / 倾斜输送 Shallow Diamond 浅菱形纹 可控抓地力 物流 / 加工 Leather 皮纹 装饰性 / 可控摩擦 特殊搬运 Sandblast 喷砂纹 细纹理抓地力 一般加工 Herringbone 人字纹 方向性抓地力 倾斜输送 Sawtooth 锯齿纹 方向性高抓地力 倾斜输送 Golf 高尔夫纹 中等抓地力 包装 / 一般工业 Fine Golf 细高尔夫纹 精细可控抓地力 一般搬运 Grass Top 草纹 高摩擦表面 倾斜输送 Super Grip 超强抓地纹 极高摩擦力 陡坡输送 / 包裹 Fine Rough Top 细粗面纹 细高摩擦纹理 产品搬运 Fabric Impression 织纹压花 类织物表面 一般搬运 Cross Pattern 交叉纹 多方向抓地力 倾斜 / 定位 Wave Top 波浪纹 方向性产品控制 上坡 / 下坡 Big Diamond 大菱形纹 重型压花抓地力 工业搬运 Checker Top 方格纹 抓地力与定位 包装 / 一般工业 Square Top 方形凸纹 凸起方形轮廓 倾斜输送 Dot Top 圆点凸纹 点接触抓地力 一般加工 Oval Top 椭圆凸纹 凸起椭圆轮廓 特殊搬运 Long Rib 长肋纹 纵向肋条 跟踪 / 方向性运动 Transverse Rib 横肋纹 防倒退 倾斜输送 Zigzag 之字纹 方向性摩擦 特殊输送 Blade Top 叶片纹 高轮廓抓地力 倾斜输送 Fishbone 鱼骨纹 方向性排水 / 抓地力 一般加工 Hexagon 六角纹 多方向抓地力 包装 / 一般工业 Brick Top 砖块纹 凸起块状轮廓 倾斜输送 Cone Top 锥形凸纹 点接触高抓地力 特殊输送 T-Wave T 型波浪纹 方向性轮廓 倾斜输送 U-Rib U 型肋纹 肋条牵引 一般输送 Micro Dot 微点纹 细接触纹理 精密搬运
主要表面花纹 花纹 参考信息 亚光 不粘表面；一般应用 菱形纹 约 0.6 毫米花纹；参考宽度可达 3000 毫米；物流及食品加工 粗糙织物纹 约 0.3 毫米纹理；一般应用 Rough Top 粗面纹 约 1.6 或 2.4 毫米高摩擦花纹；倾斜输送；物流及机场 Round Nipple 圆点纹 约 0.6 毫米花纹；倾斜输送；大理石加工 其他花纹 PVC 系列标示超过 30 种表面花纹
织物选项 织物系列 典型功能 高强度聚酯 纵向抗拉强度 横向稳定聚酯 增强横向刚度 非横向稳定聚酯 柔韧性及成槽性 聚酯 / 棉 均衡的搬运特性 棉 传统织物抓地力 毛毡 柔性接触加工 低噪音织物 降噪 导电纱织物 按规格支持静电控制

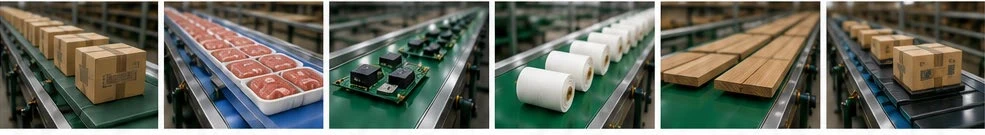

PVC 输送带 — 行业应用 行业 典型要求 包装与物流 防静电选项、低噪音、抓地力、高速稳定性 食品加工 按规定的食品接触级别、耐油性、易清洁性 电子 防静电性能及尺寸稳定性 纺织与印刷 低伸长率、尺寸稳定性、低噪音、切边整齐 木工 抓地力及耐磨、耐切割性 石材与陶瓷 耐切割性、耐磨性、平整度及高强度 机场行李 高摩擦花纹、低噪音、防静电及阻燃选项 一般工业 按应用定制的颜色、花纹、厚度及制作方式
其他已验证应用型号 型号 应用 层数 颜色 花纹 厚度 1% 拉力 最小滚筒 温度 20P25-44/1BZA 物流与机场 2 灰色 菱形纹 2,0 mm 6 N/mm 40 mm -15/+80 °C 70P39-28/15 物料输送 / 石材 3 白色 光面 7,0 mm 50 N/mm 350 mm -15/+80 °C 70P39-76/4 石材与陶瓷 3 石油蓝 Round Nipple 圆点纹 7,0 mm 50 N/mm 350 mm -15/+80 °C 70P39-76/25 石材与陶瓷 3 石油蓝 低抓地力 7,0 mm 50 N/mm 350 mm -15/+80 °C 90P32-36/13 木工 3 黑色 Square Top 方形凸纹 9,0 mm 13 N/mm 120 mm -15/+80 °C
性能与选型考量 属性 工程考量 耐磨 / 耐切割性 根据输送物料选择覆盖层厚度及表面 耐油性 指定油/脂类型、浓度及暴露情况 防静电 指定所需测试方法及电阻范围 阻燃性 指定适用标准 / 测试方法 低噪音 选择合适的底面织物及输送机支撑 耐寒性 确认所选等级的最低工作温度 滚筒直径 根据带厚、织物、接头及载荷确认 跑偏控制 取决于输送机对齐、张力、加载及可选导轨
订购信息 所需数据 客户规格 型号 / 用途 已知型号或应用描述 宽度 mm 长度 开口或无接头环形，毫米 厚度 / 层数 所需结构 颜色 绿色 / 白色 / 黑色 / 蓝色 / 定制 上表面花纹 光面 / 亚光 / 菱形纹 / Rough Top / Round Nipple / 其他 下表面 光面 / 织物 / 花纹 载荷与速度 kg e m/s 滚筒直径 主动 / 从动 / 压紧滚筒 温度 最低 / 最高 °C 特殊性能 耐油 / 防静电 / 阻燃 / 低噪音 / 耐寒 / 食品接触 制作方式 接头、V 型导条、挡板、裙边、打孔或定制
PVC 输送带广泛应用于物流、包装、食品、电子、纺织、木工及许多其他行业。
特点： 重量轻、高柔韧性、优异的耐磨性、耐油及耐化学品、防静电选项及多种表面花纹。
PU 输送带 World Prime Services 的聚氨酯输送带专为轻型工业及卫生级输送应用设计。PU 涂层织物结构结合了柔韧性、耐磨性及适用等级下良好的耐油脂性。可根据所需的市场合规性及应用规格提供食品接触配置。
参数 范围 / 描述 材质 热塑性聚氨酯（PU）涂层织物输送带 厚度 0.7–5.0 毫米；提供定制结构 标准颜色 绿色、白色、蓝色；其他颜色视制造可行性而定 重量 约 0.9–6.0 kg/m²，视结构而定 1% 伸长率下的有效拉力 约 4.0–10.0 N/mm，视结构而定 温度范围 通常为 -20 至 +80 °C 主要特性 横向稳定性、耐油等级、卫生级/食品加工导向等级 典型表面 光面、光面/织物、亚光及定制纹理
标准颜色 颜色 典型用途 绿色 一般工业输送及生产线 白色 食品加工及清洁生产环境 蓝色 食品加工可视性及特殊清洁应用
表面选项 表面 描述 光面 易清洁表面，产品转移稳定，适用于卫生应用 光面 / 织物 PU 上覆层配织物底面，适用于滑床操作 亚光 细纹理表面，提供可控摩擦及降低反光
PU 输送带 — 技术型号 以下型号数据整理自参考的 PU 输送带技术系列。最终可用性及商用编号应在订购时确认。
型号 层数 颜色 上 / 下 总厚度 mm 覆盖层 mm Shore A 重量 kg/m² 1% 拉力 最小滚筒 温度 8U12-14BA 1 绿色 光面 / 织物 0,8 0,3 86 1,0 4 6 -20/+80 8U12-24BA 1 白色 光面 / 织物 0,8 0,3 86 1,0 4 6 -20/+80 10U12-24A 1 白色 光面 1,0 0,5 95 1,2 4 8 -20/+80 15U22-14A 2 绿色 光面 1,5 0,5 95 1,8 8 20 -20/+80 15U22-24A 2 白色 光面 1,5 0,5 95 1,8 8 20 -20/+80 15U22-84/0A 2 蓝色 亚光 1,5 0,5 90 1,8 12 20 -20/+80 16U22-24A 2 白色 光面 1,6 0,5 95 1,9 8 20 -20/+80 20U22-14A 2 绿色 光面 2,0 0,5 90 2,4 8 40 -20/+80
型号选择说明 8U12 系列：超轻单层结构，适用于小滚筒直径及轻型输送。 10U12-24A：白色单层光面 PU 带，适用于紧凑型卫生或工艺输送机。 15U22 系列：中轻型双层结构，绿色、白色、蓝色，包含光面及亚光表面。 16U22-24A：白色光面双层结构，总厚度 1.6 毫米。 20U22-14A：更重的绿色光面双层结构，总厚度 2.0 毫米。 行业应用 行业 典型 PU 带用途 食品加工 肉类、家禽、海鲜、烘焙、糖果、水果及蔬菜搬运 包装与物流 清洁包装线、检测、分拣及产品转移 电子 精密元器件搬运及清洁装配线 纺织 低印痕、可控摩擦的工艺输送 木工 要求清洁产品接触的精选光面 PU 应用
产品性能详情 属性 选型考量 柔韧性 支持轻型结构下紧凑的输送机布局及更小的滚筒直径 耐油 / 脂性 适用于涉及油脂的食品及工业环境的合适等级 耐磨性 PU 覆层在重复输送中具有良好的耐磨表现 易清洁性 光面表面便于卫生处理及产品脱离 低温性能 所列型号的典型工作范围可延伸至约 -20 °C
食品接触及卫生应用 对于直接食品接触用途，请在报价阶段指定目标市场及适用的食品接触法规。合规文件应针对所供应的确切带体材料配方、颜色及生产批次进行确认。
订购信息 所需数据 客户规格 型号 / 结构 所需 PU 型号或用途描述 宽度 mm 长度 开口长度或无接头环形长度，毫米 颜色 绿色 / 白色 / 蓝色 / 定制 表面 光面 / 光面-织物 / 亚光 / 定制 工作温度 最低 / 最高 °C 载荷与速度 输送载荷及带速 滚筒直径 主动 / 从动 / 压紧滚筒直径 环境 油、脂、清洁化学品、湿度、冷藏室 食品接触要求 如需要，适用的目标市场法规 制作方式 无接头接合、导轨、挡板、裙边、打孔或定制
PE 输送带 World Prime Services 的 PE（聚乙烯）输送带是轻型热塑性输送解决方案，适用于清洁工艺、包装及特定食品搬运用途，在需要低粘附性、耐潮性及易清洁表面的场合尤为适用。最终材料配方及合规性应根据具体工艺选定。
特性 描述 材质系列 聚乙烯（PE）热塑性输送带结构 主要优点 低粘附性、耐潮性、轻便搬运及易清洁表面 典型颜色 绿色、白色、蓝色；定制颜色视制造可行性而定 典型表面 光面、亚光/压花及细纹理选项 制作方式 定制宽度、无接头接合、导轨及挡板（结构允许时） 食品应用 订购前请指定目标市场的确切食品接触合规要求
重要技术数据说明 所参考制造商的公开 PE 输送带产品页面将 PE 列为独立的输送带系列，但其公开技术参数表目前未显示 PE 型号代码或已填写的数值规格行。因此，World Prime Services 不将未经核实的型号编号、厚度、硬度值、有效拉力值、滚筒直径或温度限值呈现为制造商所提供的数据。这些数值必须针对所提供的确切 PE 结构进行确认。
标准颜色 — 代表性视觉图示 颜色 典型选型场景 绿色 一般清洁工业输送 白色 食品及卫生工艺环境 蓝色 食品加工可视性及清洁生产

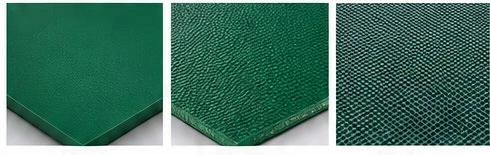

表面选项 — 代表性视觉图示 表面 典型功能 光面 低粘附性及更易清洁 亚光 / 压花 可控摩擦 细纹理 产品稳定及可控抓地力
PE 输送带 — 应用与选型 应用 选型考量 食品加工 易清洁性、食品接触合规性、油脂及清洁化学品 包装与物流 产品重量、速度、摩擦及堆积 回收 冲击、磨损、污染及输送物料 农业 湿度、产品标记及户外暴露 一般工业 载荷、滚筒直径、速度及工作环境
属性 工程考量 耐化学性 确认确切化学品、浓度、暴露时长及温度 低摩擦 / 脱模 根据堆积及产品脱离情况选择表面处理 抗冲击性 针对冲击载荷验证带体结构及支撑床 易清洁性 使表面及接头设计与卫生程序相匹配 尺寸稳定性 确认织物增强及张力要求 使用寿命 取决于载荷、速度、滚筒尺寸、环境、跑偏控制及维护
PE 带选型数据 — 待确认 参数 所需 / 已确认数值 总厚度 待指定 层数 待指定 上覆层厚度 待指定 颜色 绿色 / 白色 / 黑色 / 蓝色 / 定制 上表面 光面 / 亚光 / 细纹理 / 定制 下表面 织物 / 涂层 / 按应用而定 1% 伸长率下的有效拉力 根据确切结构确认 最小滚筒直径 根据确切结构及接头确认 工作温度 根据确切 PE 配方确认 最大可用宽度 在报价时确认 食品接触合规性 指定适用法规 / 市场
订购信息 所需数据 客户规格 应用 输送的产品/材料 带宽 mm 带长 开口或无接头环形，毫米 厚度 按需求或用途选择 颜色 所需颜色 表面 所需上/下表面处理 载荷与速度 kg e m/s 滚筒直径 主动 / 从动 / 压紧滚筒 温度 最低 / 最高 °C 环境 油、脂、化学品、湿度、冲洗 特殊要求 食品接触、防静电或其他 制作方式 接头、导轨、挡板、打孔或定制
TPEE 输送带 World Prime Services 的 TPEE 输送带是热塑性聚酯弹性体带结构，专为精密及工业输送而设计。已验证的参考系列基于黑色双层带体，具有四种不同的表面花纹：菱形纹、浅菱形纹、皮纹及喷砂纹。
已验证的技术系列 型号 层数 颜色 花纹 总厚度 mm 覆盖层 mm Shore A 重量 kg/m² 1% 拉力 最小滚筒 温度 S20/1 2 黑色 菱形纹 2,0 0,5 70 2,3 8 40 -15/+60 S20/17 2 黑色 Shallow Diamond 浅菱形纹 2,0 0,5 70 2,3 8 40 -15/+60 S20/20 2 黑色 Leather 皮纹 2,0 0,5 75 2,4 8 40 -15/+60 S20/31 2 黑色 Sandblast 喷砂纹 2,0 0,5 75 2,4 8 40 -15/+60
技术特性 参数 已验证范围 / 描述 层数 2 颜色 黑色 总厚度 2,0 mm 上覆层厚度 0,5 mm 覆盖层硬度 70 或 75 Shore A，视花纹而定 重量 2,3 ou 2,4 kg/m² 1% 伸长率下的有效拉力 8 N/mm 最小滚筒直径 40 mm 温度范围 -15 a +60 °C 支撑适用性 参考技术表中标示的滑床及滚床支撑 横向稳定性 在参考技术表中标示 防静电 在参考技术表中标示 耐油脂性 在参考技术表中针对 S20/20 标示
表面花纹 型号 表面花纹 典型表面功能 S20/1 菱形纹 压花多方向抓地力 S20/17 Shallow Diamond 浅菱形纹 低轮廓可控抓地力 S20/20 Leather 皮纹 纹理表面，可控摩擦 S20/31 Sandblast 喷砂纹 细纹理工业表面
公开技术参数表中列出的已验证 TPEE 型号均为黑色。代表性视觉图示中显示的其他颜色不应被视为 S20/1、S20/17、S20/20 或 S20/31 型号的已验证标准颜色，除非另行确认。
TPEE 输送带 — 应用与选型 应用 工程考量 包装与物流 摩擦、速度、堆积及尺寸稳定性 纺织与印刷 低伸长率、稳定跑偏控制及表面处理 电子 防静电要求、精密搬运及整洁边缘 一般工业 载荷、磨损、滚筒尺寸及工作环境 加工生产线 根据抓地力及产品脱离情况选择花纹
属性 选型考量 表面抓地力 根据产品及摩擦要求选择菱形纹、浅菱形纹、皮纹或喷砂纹 磨损 / 耗损 针对输送物料及工况周期进行验证 化学暴露 确认确切化学品、浓度、时间及温度 尺寸稳定性 验证张力、输送机几何形状及工作载荷 温度 S20 系列已验证的标示范围为 -15 至 +60 °C 滚筒直径 四款 S20 型号已验证的最小值为 40 毫米
订购信息 所需数据 客户规格 型号 S20/1 / S20/17 / S20/20 / S20/31 或按用途选择 宽度 mm 长度 开口或无接头环形，毫米 花纹 菱形纹 / 浅菱形纹 / 皮纹 / 喷砂纹 载荷与速度 kg e m/s 滚筒直径 主动 / 从动 / 压紧滚筒 工作温度 最低 / 最高 °C 环境 油、脂、化学品、湿度或其他 支撑方式 滑床 / 滚床

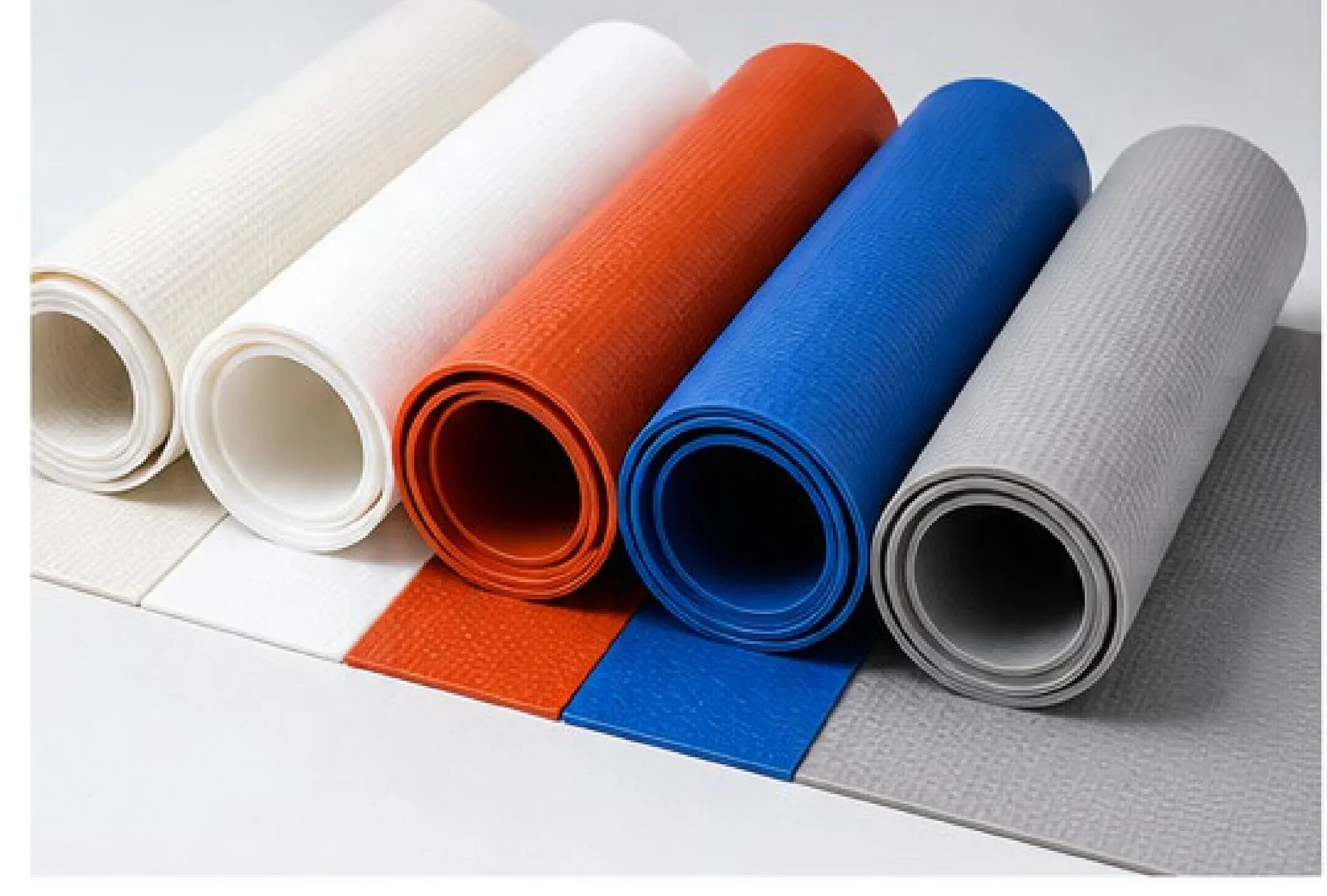

硅胶输送带 World Prime Services 的硅胶输送带是特种工艺带，适用于脱模性能、耐热性及产品接触特性至关重要的应用。典型用途包括烘焙、糖果、食品加工、包装、纺织、层压及其他特种工业工艺。
参考来源数据说明 所参考制造商的公开产品菜单将硅胶输送带列为独立的输送带系列。然而，其公开技术参数表目前未包含该系列的型号代码或数值行。因此，本目录不将未经核实的型号编号、厚度、硬度、有效拉力、最小滚筒直径或温度限值呈现为制造商所提供的规格。最终数值数据必须针对所供应的确切硅胶输送带结构进行确认。
产品特性 特性 工程描述 覆盖层 / 表面材质 硅胶基特种表面或硅胶涂层织物结构 主要功能 脱模 / 不粘输送及特殊温度工况加工 典型表面选项 光面、纹理/压花、织物背衬或按应用定制 典型颜色 白色、灰色及其他颜色可能根据配方及结构提供 织物增强 按应用定制的织物增强 食品加工 食品接触合规性必须针对所供应的确切配方进行指定并提供文件 制作方式 无接头接合、导轨、挡板或打孔，视结构兼容性而定
所示颜色仅为代表性视觉示例，不代表所参考制造商硅胶输送带系列的已验证标准颜色。
代表性表面选项 表面 典型功能 光面 脱模、易清洁及稳定的产品转移 压花 / 菱形纹类型 可控抓地力及减小接触面积 亚光 / 织物类型 可控摩擦或织物接触加工

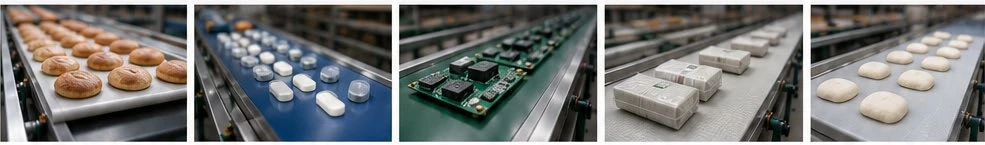

硅胶输送带 — 应用与选型 应用 选型考量 烘焙与糖果 脱模性能、产品标记、温度及卫生 食品加工 食品接触合规性、清洁化学品及油脂暴露 制药 / 洁净工艺 易清洁性、产品兼容性及文件记录 电子 热工艺、表面脱模及尺寸稳定性 包装 产品脱模、摩擦及输送机速度 纺织 / 层压 热量、脱模性能及表面纹理
属性 工程考量 耐温性 必须针对确切的硅胶配方、织物增强及接头进行确认 脱模 / 不粘 根据输送物料及工艺温度选择表面处理 耐化学性 确认化学品类型、浓度、暴露时长及温度 磨损 / 撕裂 针对输送物料、刮刀接触及工况周期进行验证 滚筒直径 根据总厚度、织物、接头及工作温度确认 尺寸稳定性 确认抗拉增强及张紧要求 卫生 指定清洁制度及所需的食品/制药合规性
技术数据 — 待按确切结构确认 参数 所需 / 已确认数值 产品代码 待分配 / 确认 层数 待确认 颜色 待确认 上/下表面花纹 待确认 总厚度 待确认 覆盖层厚度 待确认 覆盖层硬度 待确认 重量 待确认 1% 伸长率下的有效拉力 待确认 最小滚筒直径 待确认 工作温度 待确认 防静电特性 如需要，请指定测试方法 食品接触合规性 指定目标市场 / 法规 耐油 / 脂性 根据确切配方确认
订购信息 所需数据 客户规格 应用 产品及工艺描述 带宽 mm 带长 开口或无接头环形，毫米 表面 光面 / 压花 / 织物 / 定制 颜色 所需颜色 温度 连续及峰值 °C 载荷与速度 kg e m/s 滚筒直径 主动 / 从动 / 压紧滚筒 化学暴露 化学品、浓度及接触时间 清洁 方法、清洁剂及洗涤温度 合规性 食品 / 制药 / 其他要求 制作方式 接头、导轨、挡板、打孔或定制
PVK / 物流输送带 World Prime Services 的 PVK 及物流输送带解决方案专为高吞吐量物料搬运、包裹分拣、配送中心及机场行李系统而设计。所参考的物流系列强调轻量化结构、良好弹性、低伸长率及长使用寿命。平面及防滑物流输送带可根据确切等级配备防静电、耐切割/耐腐蚀、阻燃及低噪音特性。
特性 描述 主要行业 物流、机场、包裹枢纽、仓储及配送 工作用途 高速输送、分拣、行李搬运及纸箱运输 主要特性 重量轻、良好弹性、小伸长率及长使用寿命 功能选项 适用等级下具备防静电、耐切割/耐腐蚀、耐燃及低噪音特性 PVK 应用 PVK 输送带被特别认定为在物流领域广泛使用
已验证的 PVK 技术型号 型号 层数 颜色 花纹 总厚度 mm 覆盖层上/下 mm 重量 kg/m² 1% 拉力 最小滚筒 温度 30PVK100 1 黑色 织物 3,0 0,2 / 0,1 3,4 15 60 -15/+95 38PVK125 1 黑色 织物 3,8 0,2 / 0,1 4,0 20 80 -15/+95 40PVK130 1 黑色 织物 4,0 0,2 / 0,1 4,2 22 90 -15/+95 43PVK150 1 黑色 织物 4,3 0,2 / 0,1 4,5 25 100 -15/+95
PVK 型号选择摘要 型号 厚度 1% 有效拉力 最小滚筒 典型选型定位 30PVK100 3,0 mm 15 N/mm 60 mm 较轻型 PVK 物流用途 38PVK125 3,8 mm 20 N/mm 80 mm 中型 PVK 物流用途 40PVK130 4,0 mm 22 N/mm 90 mm 中重型 PVK 物流用途 43PVK150 4,3 mm 25 N/mm 100 mm 较重型 PVK 物流用途
上述已验证的 PVK 型号均为黑色织物结构。绿色、白色、蓝色及灰色图片代表更广泛的物流输送带产品组合，不应被解读为 PVK 型号 30PVK100、38PVK125、40PVK130 或 43PVK150 的已验证颜色。
表面及抓地选项 — 物流产品组合 表面 典型物流功能 织物 — PVK 耐用编织表面，适用于包裹及行李搬运 亚光 一般低反光输送 菱形纹 可控多方向抓地力 Wavy Super Grip 波纹超强抓地 适用于倾斜输送的高摩擦力 光面 稳定的水平产品转移
PVK / 物流输送带 — 应用与选型 应用 典型带体要求 机场行李 稳定的高速运动、低噪音、防静电及阻燃选项 快递与包裹分拣 尺寸稳定性、抓地力、低伸长率及高循环次数 仓储与配送 长使用寿命及可靠的纸箱/周转箱运输 纸箱输送 可控摩擦及堆积行为 倾斜输送 菱形纹或 Wavy Super Grip 等高抓地力花纹 一般物流 按应用定制的表面、厚度、防静电及噪音要求
其他已验证的物流匹配带型 型号 厚度 层数 颜色 花纹 1% 拉力 最小滚筒 温度 20P21-34/0 2,0 mm 2 黑色 亚光 10 N/mm 30 mm -15/+80 °C 20P25-14/1A 2,0 mm 2 绿色 菱形纹 8 N/mm 30 mm -15/+80 °C 20P25-44/1BZA 2,0 mm 2 灰色 菱形纹 6 N/mm 40 mm -15/+80 °C 50P22-16/9A 5,0 mm 2 绿色 Wavy Super Grip 波纹超强抓地 10 N/mm 60 mm -20/+60 °C 53P22-36/9D 5,3 mm 2 黑色 Wavy Super Grip 波纹超强抓地 10 N/mm 50 mm -20/+60 °C 40P33-27G 4,0 mm 3 白色 织物 10 N/mm 140 mm -15/+80 °C
属性 工程考量 高速稳定性 根据输送机速度及载荷选择拉伸等级、滚筒直径及张力 低伸长率 对分拣机及长距离输送中心尤为重要 防静电 指定所需的电阻/测试标准 阻燃性 指定适用的机场/物流消防安全标准 低噪音 选择底面及输送机支撑以降低运行噪音 倾斜抓地力 在需要控制倒退处使用适当的菱形纹或 Super Grip 表面 跑偏控制 保持滚筒对齐、机架几何形状、张力及居中加载 接头 根据带型及高循环工况选择无接头接合方法
订购信息 所需数据 客户规格 应用 机场 / 包裹 / 仓库 / 分拣机 / 倾斜输送 带体类型 PVK 或物流带用途 宽度 mm 长度 开口或无接头环形，毫米 型号 30PVK100 / 38PVK125 / 40PVK130 / 43PVK150 或其他 表面 织物 / 亚光 / 菱形纹 / Super Grip / 光面 载荷与速度 kg e m/s 滚筒直径 主动 / 从动 / 压紧滚筒 温度 最低 / 最高 °C 特殊性能 防静电 / 阻燃 / 低噪音 / 耐切割 制作方式 接头、导轨、挡板、裙边或定制

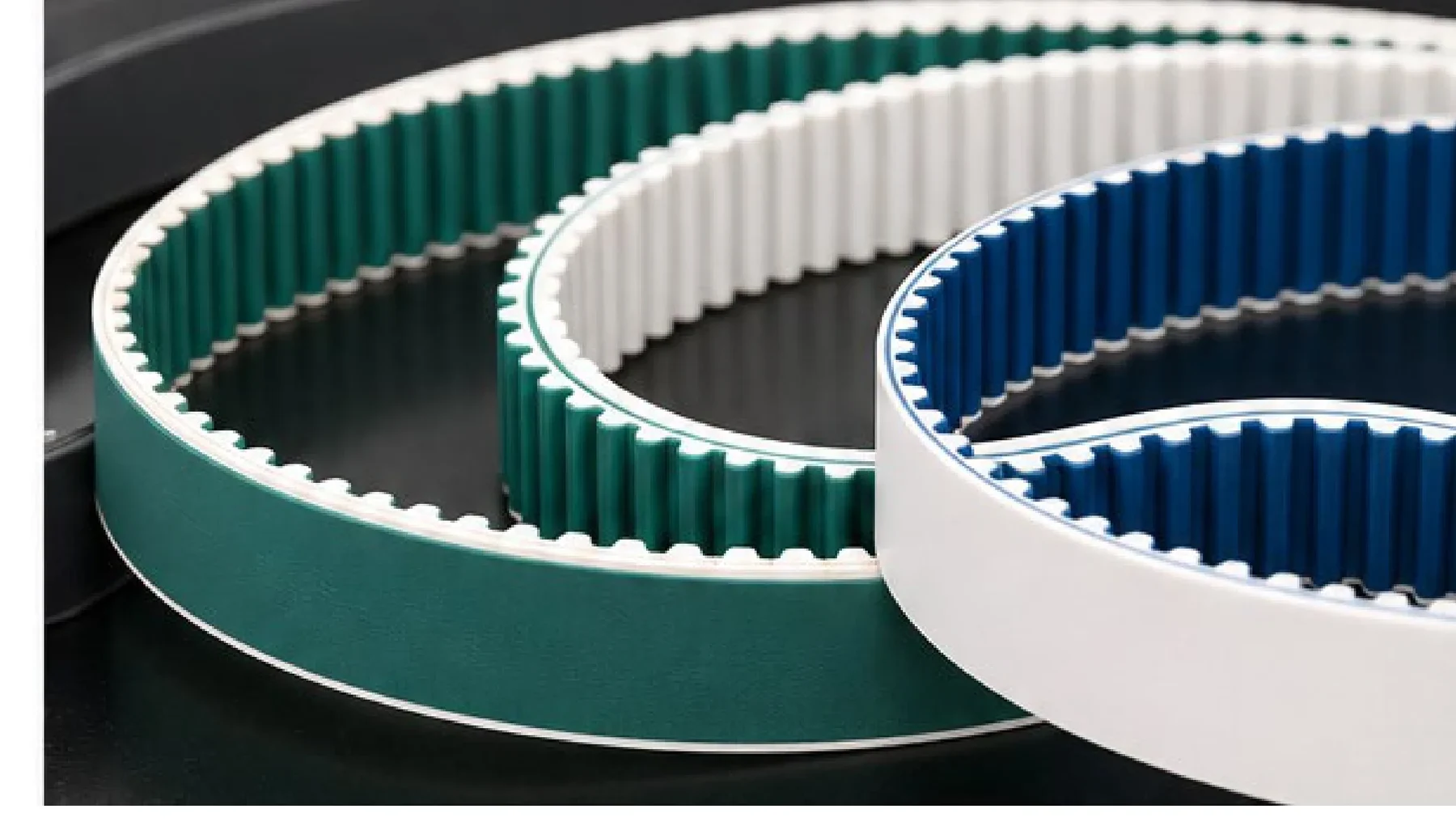

PU 同步带 World Prime Services 的 PU 同步带由热塑性聚氨酯制成。所参考的标准结构采用钢丝绳作为抗拉元件，兼具优异的耐磨损性与耐磨性，在高牵引负荷下具有良好的运行特性。
特性 描述 材质 热塑性聚氨酯（PU） 抗拉元件 参考标准结构中的钢丝绳 优点 耐磨损性、耐磨性、同步传动、高牵引负荷能力 配置 开口同步带；无接头/成型选项视规格而定 开口带公差 宽度 ±0.5 毫米；高度 ±0.2 毫米
HTD 齿形 型号 P (mm) H (mm) Ht (mm) HTD5M 5,0 3,7 2,2 HTD8M 8,0 5,6 3,6 HTD14M 14,0 10,0 6,43
英制齿形 型号 P (mm) H (mm) Ht (mm) W (mm) XL 5,08 2,3 1,27 1,37 L 9,525 3,6 1,9 3,2 H 12,7 4,3 2,29 4,4 XH 22,225 11,2 6,35 7,94
AT 齿形 型号 P (mm) H (mm) Ht (mm) W (mm) AT5 5,0 2,7 1,2 2,5 AT10 10,0 4,5 2,5 5,0 AT20 20,0 8,0 5,0 10,0
T 齿形 型号 P (mm) H (mm) Ht (mm) W (mm) T5 5,0 2,2 1,2 1,8 T10 10,0 4,5 2,5 3,5 T20 20,0 3,6 5,0 6,5
STD 齿形 型号 P (mm) H (mm) Ht (mm) STD5M 5,0 3,4 1,91 STD8M 8,0 5,1 3,05
RPP-PAZ 齿形 型号 P (mm) H (mm) Ht (mm) RPP5M-PAZ 5,0 3,8 2,0 RPP8M-PAZ 8,0 5,4 3,2 RPP14M-PAZ 14,0 10,0 6,0
背衬 / 齿形选项 典型应用 应用 典型功能 自动化与机器人 精确定位及可重复线性运动 包装机械 分度及同步进给 纺织机械 同步传动及定位 木工机械 机床轴及工艺传动 印刷机械 定位及同步运动 食品加工设备 在结构适合环境的情况下用于机器传动
属性 工程考量 齿形 使齿形及节距与滚筒几何形状匹配 载荷 根据传递力选择带宽及抗拉元件 对齐 保持滚筒精确对齐 预张力 根据传动几何形状及载荷设定 速度 确认齿形、滚筒齿数及动态载荷 环境 确认温度、油、化学品及湿度暴露 制作方式 指定背衬、加工、打孔或特殊处理
订购信息 所需数据 客户规格 齿形 HTD / AT / T / 英制 / STD / RPP-PAZ 节距 mm 宽度 mm 长度 开口长度或无接头节距长度 配置 开口 / 无接头 / 成型 滚筒数据 齿形、齿数及直径 载荷 / 扭矩 所需传动载荷 速度 转速或线速度 环境 温度、油、化学品及湿度 特殊处理 背衬、涂层、加工、打孔或定制
PU 圆带与 V 带 World Prime Services 的聚氨酯圆带及 V 带是热塑性 PU 传动及输送元件，适用于轻型工业传动、滚筒输送及机械应用。已验证的参考系列提供绿色粗面、红色光面及加强型结构，圆带直径为 2 毫米至 22 毫米，并可定制。
参数 规格 材质 聚氨酯（PU） 可提供的参考结构 绿色粗面、红色光面、加强型 圆带直径范围 2–22 mm 预张力 1,5–3% 标准硬度 85 Shore A 圆带公差，直径 <15 毫米 ±0,3 mm 圆带公差，直径 >15 毫米 ±0,5 mm V 带宽度公差 ±0,5 mm V 带高度公差 ±0,5 mm 定制 可根据规格提供
圆带 — 光面 / 粗面 型号 直径 D (mm) 预张力 (%) 标准包装 (米/卷) ψ2S 2 1,5–3 400 ψ3S/R 3 1,5–3 400 ψ4S/R 4 1,5–3 200 ψ5S/R 5 1,5–3 200 ψ6S/R 6 1,5–3 200 ψ7S/R 7 1,5–3 100 ψ8S/R 8 1,5–3 100 ψ10S/R 10 1,5–3 50 ψ12S/R 12 1,5–3 30 ψ15S/R 15 1,5–3 30 ψ18S/R 18 1,5–3 30 ψ22S/R 22 1,5–3 30
圆带 — 光面 / 粗面加强型 型号 直径 D (mm) 预张力 (%) 标准包装 (米/卷) ψ10S/R 10 1,5–3 50 ψ12S/R 12 1,5–3 30 ψ15S/R 15 1,5–3 30 ψ18S/R 18 1,5–3 30
标准 V 带 型号 宽度 D (mm) 高度 H (mm) 预张力 (%) A-13/V 13 8 1,5–3
应用 应用 典型功能 输送系统 轻型滚筒传动及产品转移 包装机械 机器传动及输送功能 纺织机械 滚筒传动及工艺驱动 木工设备 机器传动及辅助驱动 印刷机械 滚筒及同步工艺运动 食品加工设备 在确切 PU 等级适合环境的情况下用于机器传动
属性 工程考量 直径 / 齿形 根据滚筒槽及传递载荷选择 预张力 已验证的参考范围为 1.5–3%；最终设定取决于传动几何形状 表面 根据摩擦要求选择光面或粗面圆带 增强 在需要更高抗拉稳定性时使用加强型结构 滚筒对齐 保持正确对齐以减少边缘及表面磨损 环境 确认油、化学品、湿度及温度兼容性 接合 根据安装方式指定无接头焊接长度或开口卷装
订购信息 — 圆带 所需数据 客户规格 型号 光面 / 粗面 / 加强型 直径 2–22 mm 颜色 / 表面 绿色粗面 / 红色光面 / 其他已确认选项 长度 标准卷装或裁切长度 预张力 应用要求 滚筒直径 mm 工作环境 温度、油、化学品、湿度 接合 开口 / 无接头焊接
订购信息 — V 带 所需数据 客户规格 齿形 / 类型 A-13/V 或已确认的定制齿形 宽度 × 高度 mm 长度 所需长度 预张力 应用要求 滚筒槽 几何形状及直径 载荷 / 速度 传动用途 工作环境 温度、油、化学品、湿度

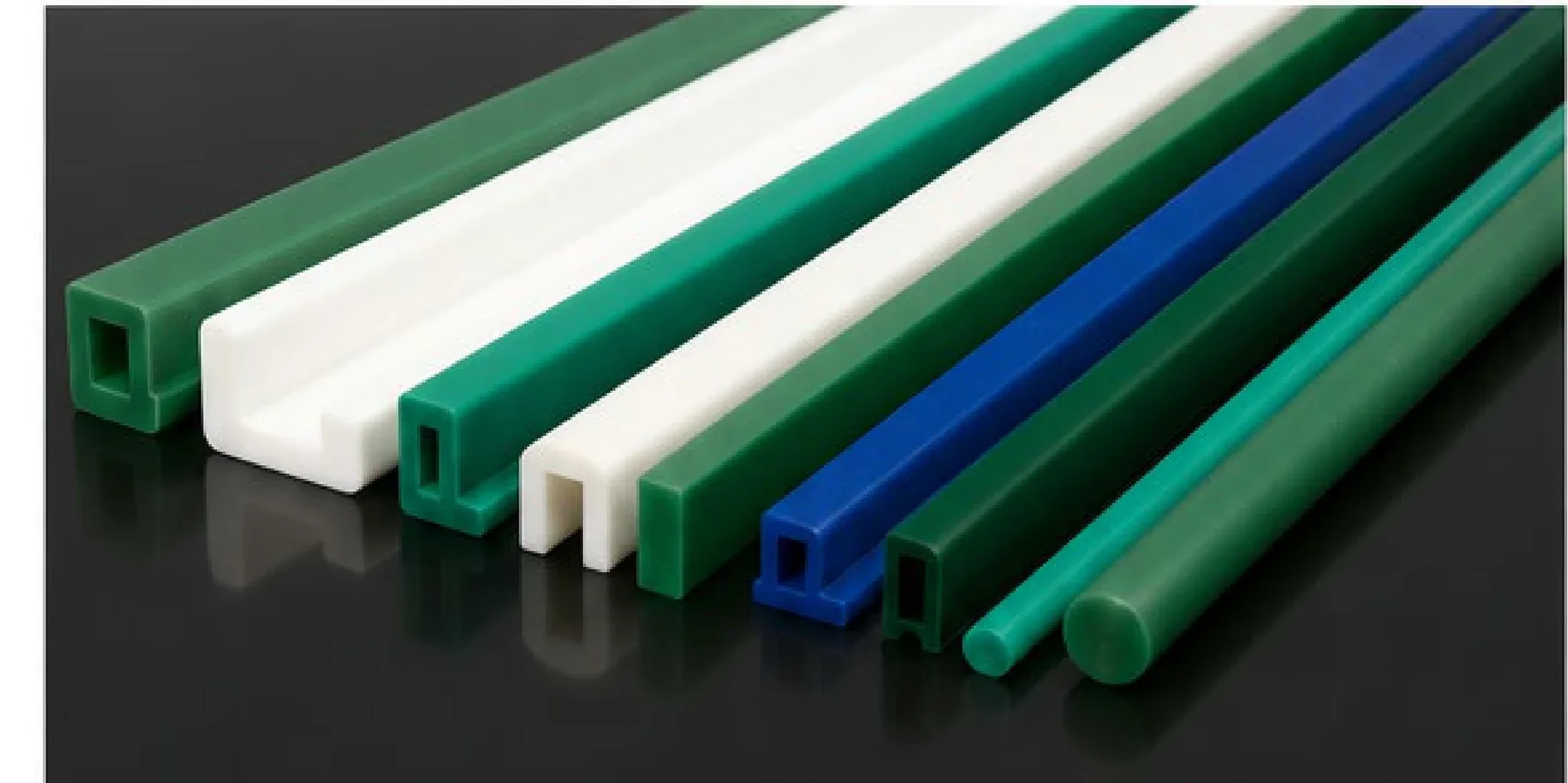

PVC 与 PU 导轨 World Prime Services 的 PVC 与 PU 输送带导轨是热塑性型材，用于支持带体跑偏控制及横向导向。已验证的参考系列包括 D 系列 PVC 导轨及 UD 系列 PU 导轨，提供绿色、白色及透明色，具有明确的 B × H 尺寸及最小滚筒直径。
PVC 导轨 — 已验证的技术系列 型号 Shore A B × H (mm) 颜色 最小直径 上 (mm) 最小直径 下 (mm) D6 60 6 × 4 绿色 / 白色 / 透明 40 30 D8 60 8 × 5 绿色 / 白色 / 透明 50 40 D10 60 10 × 6 绿色 / 白色 / 透明 70 60 D13 60 13 × 8 绿色 / 白色 / 透明 100 80 D17 60 17 × 11 绿色 / 白色 / 透明 110 90 D22 60 22 × 14 绿色 / 白色 / 透明 180 120 D30 60 30 × 18 绿色 / 白色 / 透明 200 150
PU 导轨 — 已验证的技术系列 型号 Shore A B × H (mm) 颜色 最小直径 上 (mm) 最小直径 下 (mm) UD6 65 6 × 4 绿色 / 白色 / 透明 40 30 UD8 65 8 × 5 绿色 / 白色 / 透明 50 40 UD10 65 10 × 6 绿色 / 白色 / 透明 70 60 UD13 65 13 × 8 绿色 / 白色 / 透明 100 80 UD17 65 17 × 11 绿色 / 白色 / 透明 110 90
上述外形图为目录使用的原创代表性插图（平板导轨、U 型槽、C 型槽、L 型导轨、T 型导轨、90° V 型导轨、圆棒、耐磨条、H 型导轨及定制型材，均分 PVC 与 PU 两种材质）。已验证的公开导轨系列本身由技术表中列出的 D 系列（PVC）及 UD 系列（PU）B × H 尺寸定义。
功能与应用 功能 工程用途 带体跑偏控制 当兼容导轨在匹配的滚筒或滑床凹槽中运行时，有助于保持带体对齐 横向导向 在具有合适导轨几何形状的输送机上支持受控的带体路径 弯曲 / 特殊输送机 在输送机几何形状需要工程化横向控制时，导轨选型有助于跑偏控制 上/下坡系统 在需要跑偏控制支持时，可与按应用定制的带体制作相结合 包装与物流 用于合适的轻型输送系统 食品加工 PU 或 PVC 材质选择及合规性必须符合确切的食品接触要求
材质选择 材质 参考硬度 选型考量 PVC 导轨 60 Shore A PVC 输送带的一般制作及跑偏控制应用 PU 导轨 65 Shore A PU 带体制作及需要 PU 导轨材质的应用
工程与安装考量 项目 建议 导轨位置 根据带宽及输送机设计采用居中或多导轨布置 凹槽几何形状 滚筒/滑床凹槽必须为所选导轨型材提供适当的间隙 最小直径 遵守每种导轨尺寸列出的上下最小直径 接头区域 导轨接合与带体接头应经过工程设计以最大限度减少应力集中 跑偏控制 导轨有助于跑偏控制，但不能替代正确的滚筒对齐、机架几何形状及带体张力 温度 / 化学品 确认确切 PVC 或 PU 配方与使用条件的兼容性
订购信息 所需数据 客户规格 材质 PVC / PU 导轨类型 D6–D30 ou UD6–UD17 B × H mm 颜色 绿色 / 白色 / 透明 导轨位置 居中 / 双 / 多导轨 带宽 mm 带体厚度 mm 滚筒直径 上/下接触几何形状 工作温度 °C 环境 油、脂、化学品、湿度、冲洗 制作方式 仅导轨 / 导轨焊接于带体 / 定制
PVC 与 PU 挡板 / 裙边条 World Prime Services 的 PVC 与 PU 挡板/裙边条是制作于兼容输送带上的热塑性型材，用于改善产品保持性、分隔及受控输送，特别适用于倾斜或提升输送系统。已验证的参考系列包括 PVC T 系列及 X 系列挡板，以及 PU UT 系列挡板。
PVC 挡板 — T 系列（已验证范围） 型号 硬度 B × H (mm) 颜色 最小直径 T20 60 Shore A 20 × 20 绿色 / 白色 / 透明 90 mm T30 60 Shore A 25 × 30 绿色 / 白色 / 透明 120 mm T40 60 Shore A 25 × 40 绿色 / 白色 / 透明 120 mm T50 60 Shore A 25 × 50 绿色 / 白色 / 透明 120 mm T60 60 Shore A 40 × 60 绿色 / 白色 / 透明 150 mm T75 60 Shore A 45 × 75 绿色 / 白色 / 透明 160 mm T80 60 Shore A 47 × 80 绿色 / 白色 / 透明 180 mm
PVC 挡板 — X 系列（已验证范围） 型号 硬度 B × H (mm) 颜色 最小直径 X30 60 Shore A 25 × 30 绿色 / 白色 / 透明 40 mm X40 60 Shore A 30 × 40 绿色 / 白色 / 透明 60 mm X50 60 Shore A 30 × 50 绿色 / 白色 / 透明 80 mm X60 60 Shore A 35 × 60 绿色 / 白色 / 透明 80 mm X70 60 Shore A 40 × 70 绿色 / 白色 / 透明 100 mm X80 60 Shore A 43 × 80 绿色 / 白色 / 透明 120 mm
PU 挡板 — UT 系列（已验证范围） 型号 硬度 B × H (mm) 颜色 最小直径 UT20 86 Shore A 10 × 20 绿色 / 白色 / 透明 35 mm UT30 86 Shore A 15 × 30 绿色 / 白色 / 透明 40 mm UT40 86 Shore A 15 × 40 绿色 / 白色 / 透明 40 mm

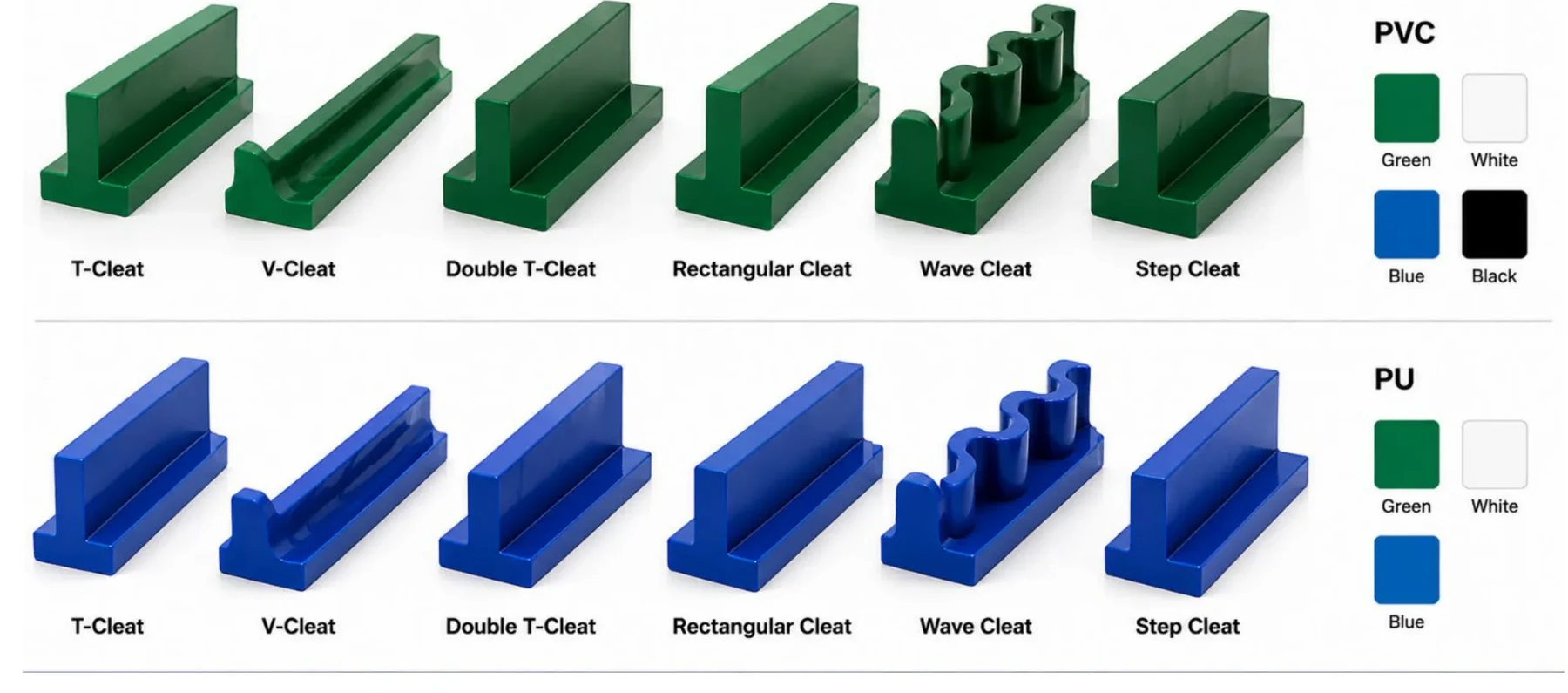

照片为目录使用的挡板/裙边条概念（T 型挡板、V 型挡板、双 T 型挡板、矩形挡板、波浪形挡板、阶梯形挡板）的原创写实呈现。已验证的尺寸产品系列由上述 T、X 及 UT 系列表格定义。

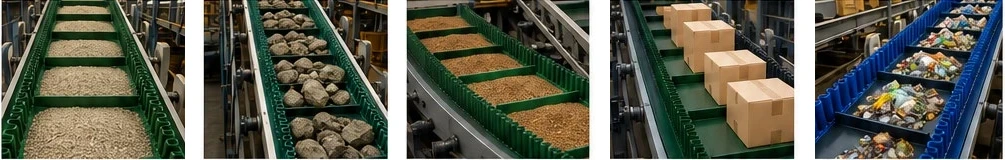

应用 应用 典型功能 倾斜输送 有助于减少倒退并保持产品间距 包裹搬运 分隔纸箱、包裹或单个产品 散装物料 支持散装或碎块物料的受控运动 物流与分拣 形成产品袋槽及受控间距 食品加工 根据确切应用选择 PU/PVC 材质及食品接触合规性 农业 谷物及农产品的受控输送 回收 合适可回收物料的分隔及提升
材质与系列选择 系列 材质 硬度 选型定位 T 系列 PVC 60 Shore A 较高轮廓 PVC 挡板，高度 20–80 毫米 X 系列 PVC 60 Shore A 在相当高度下具有更小最小滚筒直径的 PVC 挡板 UT 系列 PU 86 Shore A 紧凑型 PU 挡板，高度 20–40 毫米
工程与安装考量 项目 建议 挡板高度 根据产品尺寸、倾斜角度及所需袋槽容积选择 挡板间距 根据产品尺寸、吞吐量及输送机速度确定间距 最小直径 遵守所选 T、X 或 UT 型材的最小直径 材质兼容性 将 PVC 挡板与兼容的 PVC 输送带匹配，PU 挡板与兼容的 PU 结构匹配 焊接 / 粘接 使用适合带体及挡板材质的经验证制作方法 边缘间隙 为输送机机架及侧面结构提供足够的横向间隙 跑偏控制 挡板不能替代输送机正确的对齐、张力及跑偏控制 食品接触 确认所供应的确切带体及挡板配方的合规文件
订购信息 所需数据 客户规格 材质 PVC / PU 系列 / 类型 T20–T80 / X30–X80 / UT20–UT40 B × H mm 颜色 绿色 / 白色 / 透明 挡板间距 中心到中心，毫米 带宽 mm 边缘间隙 每侧毫米 带体类型 兼容的 PVC 或 PU 带体结构 滚筒直径 mm 倾斜角度 度 输送产品 材质、尺寸及载荷 工作环境 油、脂、化学品、湿度、冲洗 制作方式 直线 / 角度 / 定制布置
裙边（Sidewall） 高性能 • 高耐久性 • 定制解决方案
裙边（Sidewall）与挡板结合用于挡板输送带上，防止物料溢出并实现陡坡输送。我们的裙边由高品质 PVC 或 PU 制成，具有优异的柔韧性、抗冲击性、耐化学性及长使用寿命。
特点 防止倾斜输送机上物料溢出 由高品质 PVC 或 PU 制成 高柔韧性及优异抗冲击性 耐磨损、耐油、耐脂及耐大多数化学品 易于焊接及安装 提供多种高度及底宽 可生产不同颜色及硬度 适用于广泛的应用范围 标准裙边型材 型号 材质 高度 (H) mm 底宽 (B) mm 厚度 (T) mm 最小滚筒直径 mm 颜色 S40 PVC / PU 40 50 4,5 100 绿色 / 白色 / 蓝色 / 黑色 S60 PVC / PU 60 60 4,5 120 绿色 / 白色 / 蓝色 / 黑色 S80 PVC / PU 80 70 4,5 150 绿色 / 白色 / 蓝色 / 黑色 S100 PVC / PU 100 80 4,5 180 绿色 / 白色 / 蓝色 / 黑色 S120 PVC / PU 120 90 4,5 200 绿色 / 白色 / 蓝色 / 黑色 S160 PVC / PU 160 110 4,5 250 绿色 / 白色 / 蓝色 / 黑色
材质特性 属性 PVC PU（聚氨酯） 硬度 (Shore A) 75–85 90–95 抗拉强度 (MPa) ≥ 20 ≥ 40 断裂伸长率 (%) ≥ 200 ≥ 400 耐磨性 良好 优异 耐化学性 良好 优异 工作温度 -10 °C a +60 °C -20 °C a +80 °C
裙边选型指南 根据物料的尺寸及体积选择合适的高度 (H)。 确保底宽 (B) 适合挡板高度及带宽。 考虑最小滚筒直径，以避免过度应力及提前磨损。 PU 裙边推荐用于高磨损应用及低温环境。 典型应用 矿业与采石场 水泥工业 食品加工 农业 回收与废物管理 港口与物流 化学工业 裙边 + 挡板系统 裙边与挡板协同工作，形成运输物料而不溢出的隔舱，即使在高陡坡输送机上也是如此。
工程与安装考量 裙边直接焊接在带体边缘上。 适当的焊接参数（温度、压力、时间）对于牢固的粘合至关重要。 避免可能导致开裂的急弯。 建议定期检查。 可选颜色 订购信息 Sidewall – [材质] – [型号] – [高度] – [底宽] – [厚度] – [长度] – [颜色] – [特殊要求]
示例：Sidewall – PVC – S80 – H80 – B70 – T4.5 – L10000 – 绿色 – FDA
类别 选项 材质选项 PVC（聚氯乙烯）；PU（聚氨酯） 型号选项 S40、S60、S80、S100、S120、S160；其他尺寸可应要求提供 颜色选项 绿色、白色、蓝色、黑色；其他颜色应要求提供 特殊选项 FDA / 欧盟食品级；防静电；耐油；阻燃
薄膜 防护 • 性能 • 可靠性
World Prime Services 的输送带薄膜是热塑性表面薄膜及覆盖材料，用于兼容输送带的制作及专业输送用途。根据材质、厚度及表面处理，薄膜可改变摩擦力、脱模性能、易清洁性、可视性及耐磨性能。该系列包括彩色花纹薄膜以及透明清晰及磨砂薄膜概念。
特点 高抓地力及低摩擦表面选项 光面、亚光、菱形纹、人字纹、交叉纹、圆点纹及织纹压花处理 透明清晰薄膜，适用于可视性及检测应用 透明亚光/磨砂选项，减少反光并提供可控外观 PVC 及 PU 材质概念，取决于确切等级的供应情况 定制厚度、宽度及颜色需经制造确认 特殊功能等级仅在针对确切供应配方获得认证后提供 典型应用 应用 典型要求 包裹搬运 针对纸箱、包裹及单位货载的可控摩擦 食品加工 在确切等级具备所需食品接触合规性的情况下提供可清洁/脱模表面 倾斜输送 高抓地力花纹以减少产品倒退 灌装与包装 平稳转移及可控产品搬运 机场行李 高循环表面耐久性及按应用定制的摩擦力 一般输送 根据产品及输送机用途选择的表面处理 检测 / 视觉控制 需要透过薄膜观察可视性时使用透明薄膜
标准薄膜 / 表面类型 型号 处理方式 材质 颜色 参考厚度 工程定位 菱形纹（高抓地力） 菱形花纹 PVC / PU 绿色 / 白色 / 蓝色 / 黑色 1,0 / 1,5 / 2,0 / 3,0 mm 高摩擦花纹表面 Herringbone 人字纹 人字花纹 PVC / PU 绿色 / 白色 / 蓝色 / 黑色 1,0 / 1,5 / 2,0 / 3,0 mm 方向性抓地力 / 纹理表面 光面（低摩擦） 光面 PVC / PU 绿色 / 白色 / 蓝色 / 黑色 0,8 / 1,0 / 1,5 / 2,0 mm 滑动及转移应用 亚光（防粘概念） 亚光 / 纹理 PVC / PU 白色 / 绿色 / 蓝色 1,0 / 1,5 / 2,0 / 3,0 mm 脱模导向的纹理表面 交叉 / 抓地纹理 交叉 / 细纹理 PVC / PU 黑色 / 绿色 / 蓝色 1,0 / 1,5 / 2,0 / 3,0 mm 通用抓地力 圆点（Stud） 圆形点状花纹 PVC / PU 绿色 / 白色 / 蓝色 1,0 / 1,5 / 2,0 / 3,0 mm 凸起抓地 / 排水概念 织纹压花（Fabric Imprint） 织物压花 PVC 蓝色 / 白色 / 绿色 1,0 / 1,5 / 2,0 mm 轻型用途纹理表面

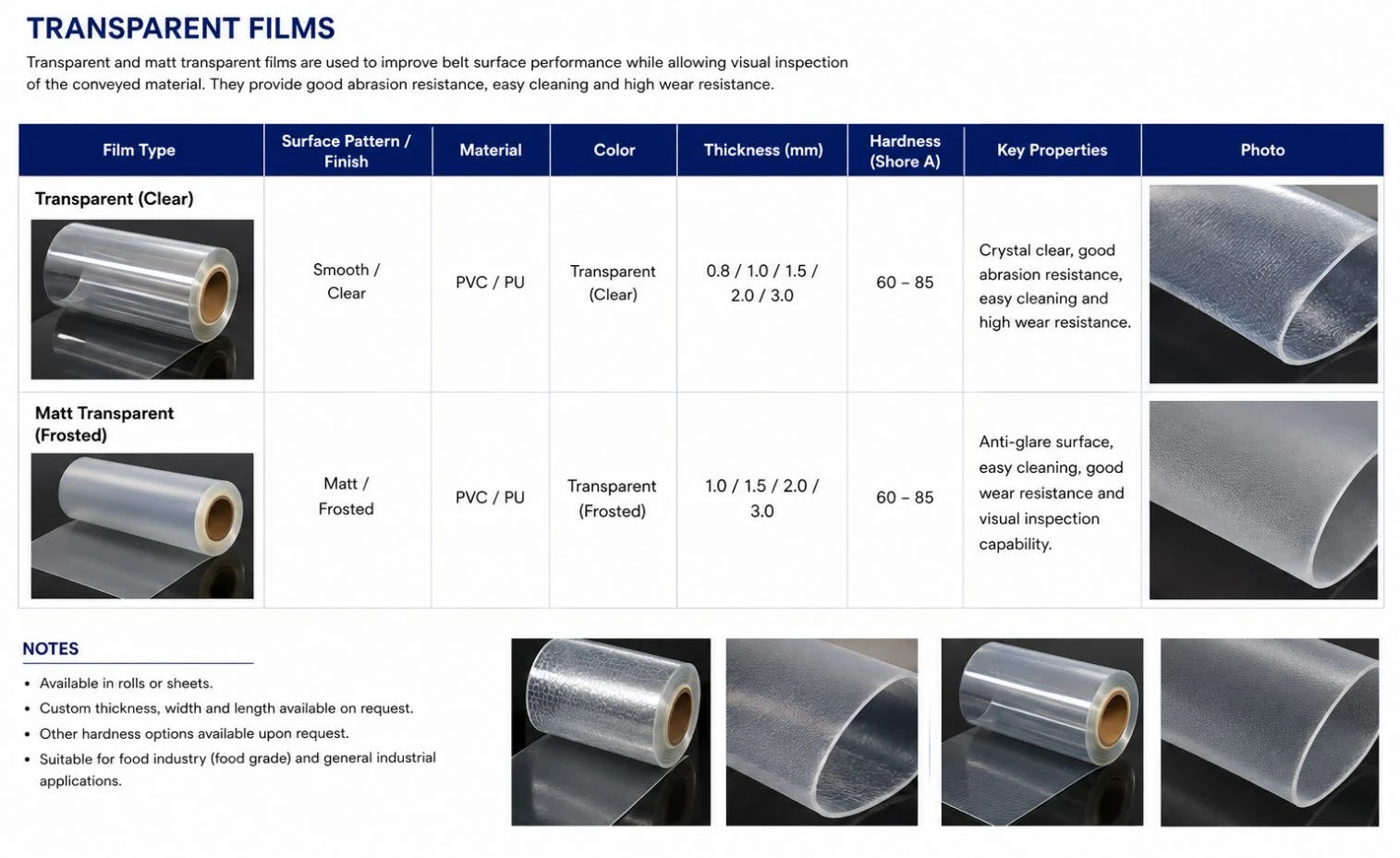

透明薄膜 透明及亚光透明薄膜用于提升带体表面性能，同时便于对输送物料进行视觉检测。可提供的概念包括光面水晶透明薄膜以及适用于兼容 PVC 及 PU 应用的亚光/磨砂半透明薄膜。
薄膜类型 表面花纹 / 处理方式 材质 颜色 厚度 (mm) 硬度 (Shore A) 主要性能 透明（清晰） 光面 / 清晰 PVC / PU 透明（清晰） 0,8 / 1,0 / 1,5 / 2,0 / 3,0 60–85 水晶般透明，良好的耐磨性，易清洁，耐磨性高 亚光透明（磨砂） 亚光 / 磨砂 PVC / PU 透明（磨砂） 1,0 / 1,5 / 2,0 / 3,0 60–85 防眩光表面，易清洁，良好的耐磨性及可视检测能力
提供卷装或片装。 定制厚度、宽度及长度可应要求提供。 其他硬度选项需经制造确认。 食品接触适用性必须通过对所供应的确切材质等级进行认证来确认。 最终技术性能取决于所选的 PVC 或 PU 配方。 订购标识：WPS – FILM – [PVC/PU] – [CLEAR/FROSTED] – [厚度] – [宽度] – [长度]
透明薄膜现已作为专属产品系列纳入。确切的透明度、雾度、光泽度、硬度、食品接触状态、防静电性能及耐化学性必须针对所供应的确切 PVC 或 PU 等级进行指定并认证。
表面花纹示例 花纹 典型功能 菱形纹 高抓地力 Herringbone 人字纹 方向性抓地力 光面 低摩擦 / 清洁转移 亚光 脱模导向纹理 交叉纹 通用抓地力 圆点（Stud） 凸起抓地 / 排水 织纹压花（Fabric Imprint） 纹理运行表面 透明 可视性 / 视觉检测
材质选择 材质 总体定位 重要确认事项 PVC 薄膜 适用于兼容 PVC 输送带结构的经济型热塑性薄膜 硬度、增塑剂体系、温度、耐油/耐化学性及法规合规性 PU 薄膜 适用于兼容 PU 结构及更高性能表面应用的聚氨酯薄膜 硬度、耐磨/耐切割性、水解性、耐油脂性、温度及合规性 透明 PVC / PU 清晰或半透明薄膜概念 光学清晰度、雾度、光泽度、抗黄变性、厚度及确切配方
材质特性 — 工程框架 属性 PVC PU 硬度 取决于等级；通常以 Shore A 指定 取决于等级；通常以 Shore A 指定 抗拉强度 确认确切配方的技术数据表 确认确切配方的技术数据表 伸长率 确认确切配方的技术数据表 确认确切配方的技术数据表 耐磨性 取决于配方 通常在需要更高耐磨性能时选用 耐化学性 确认化学兼容性 确认化学兼容性 工作温度 确认确切等级 确认确切等级 透明度 可提供合适的透明等级 可提供合适的透明等级
薄膜选型指南 根据所需的摩擦力、磨损、脱模性能及环境选择薄膜。 在技术上适用的情况下，为倾斜或潮湿条件选用高抓地力花纹。 为滑动及堆积工况使用低摩擦薄膜。 为按应用定制的脱模及减少表面附着力使用亚光表面。 在需要检测、可视性或视觉控制的情况下使用透明清晰薄膜。 在偏好半透明度及减少反光的情况下使用磨砂透明薄膜。 薄膜层压到输送带时，请确认滚筒直径及柔韧性。 工程与安装考量 项目 建议 表面准备 确保兼容的带体表面清洁、干燥且准备妥当 粘合 / 层压 视情况使用经验证的冷粘、热粘、层压或硫化工艺 温度 / 压力 / 时间 遵循针对确切薄膜及基材带体材质验证的参数 花纹方向 根据输送方向调整方向性纹理 薄膜厚度 考虑柔韧性、滚筒直径及表面寿命 接头 / 接合 避免可能影响跑偏控制或产品转移的突兀重叠或接合几何形状 检查 检查分层、切口、气泡、磨损及表面损坏
可选颜色 颜色 可用性 绿色 取决于材质等级 白色 取决于材质等级 蓝色 取决于材质等级 黑色 取决于材质等级 透明 / 清晰 可提供合适的透明 PVC 或 PU 等级 透明 / 磨砂 可提供合适的半透明等级 定制颜色 需经制造确认
订购信息 所需数据 客户规格 材质 PVC / PU 薄膜类型 彩色 / 透明清晰 / 透明磨砂 表面 菱形纹 / 人字纹 / 光面 / 亚光 / 交叉纹 / 圆点纹 / 织纹压花 / 定制 厚度 mm 宽度 mm 长度 米或毫米 颜色 绿色 / 白色 / 蓝色 / 黑色 / 透明 / 定制 光学要求 清晰 / 半透明 / 磨砂 / 雾度目标（如适用） 应用 输送机及输送产品 基材带体 如薄膜将进行层压/制作 温度 °C 环境 油、脂、化学品、湿度、冲洗 特殊要求 食品接触 / 防静电 / 阻燃 / 耐油，仅在针对确切等级获得认证后适用
硅胶模制组件 World Prime Services 的硅胶模制组件是为输送系统、自动化设备及工业机械定制工程设计的弹性体零件。产品配置可包括滚轮、衬套、轮子、密封件、吸盘、垫片、导向件、套筒以及按已批准图纸或样品制造的组件。
产品特点 柔性硅胶弹性体结构 广泛的模制几何形状及尺寸范围 提供多种硬度等级及颜色 良好的回弹性及减震性 适用硅胶配方典型的耐候、耐臭氧及耐老化性 高温等级可根据确切配方规格提供 食品接触等级仅在对所供应的确切材质进行认证后提供 根据图纸、样品或尺寸规格定制模制 典型应用 应用 典型用途 食品与饮料 使用合规等级的滚轮、密封件、吸附及搬运组件 包装 导向件、轮子、滚轮、垫片及定制搬运零件 倾斜输送 特殊支撑、导向或接触组件 分拣系统 轮子、滚轮、缓冲件及搬运组件 纺织 滚轮、套筒及耐用接触零件 机场与物流 导向轮、滚轮及磨损/接触组件
标准组件系列 组件 描述 材质 典型硬度范围* 典型颜色选项 滚轮 主动、从动及导向滚轮概念；轴承选项取决于设计 硅胶 50–80 Shore A 白色 / 蓝色 / 绿色 / 红色 / 半透明 衬套 减震、隔离及耐磨接触衬套 硅胶 50–80 Shore A 白色 / 蓝色 / 绿色 / 红色 / 半透明 轮子 输送及导向轮；轴承选项取决于设计 硅胶 50–80 Shore A 白色 / 蓝色 / 绿色 / 红色 / 半透明 密封件 静态及动态密封几何形状 硅胶 50–70 Shore A 白色 / 蓝色 / 绿色 / 红色 / 半透明 吸盘 真空吸附组件 硅胶 40–60 Shore A 半透明 / 蓝色 / 绿色 定制零件 按已批准图纸或样品模制的零件 硅胶 40–80 Shore A 定制，取决于配方供应情况
*目录参考范围。最终硬度及配方必须针对确切应用进行确认。
写实产品参考 组件 描述 材质 硬度 (Shore A) 温度范围 标准颜色 滚轮 带或不带轴承的主动、从动及导向滚轮 硅胶 50–70–80 -60°C a +250°C 白色、蓝色、绿色、红色、半透明 衬套 减震及耐磨衬套 硅胶 50–60–70–80 -60°C a +250°C 白色、蓝色、绿色、红色、半透明 轮子 带或不带轴承的输送及导向轮 硅胶 50–70–80 -60°C a +250°C 白色、蓝色、绿色、红色、半透明 密封件 静态及动态密封组件 硅胶 50–60–70 -60°C a +250°C 白色、蓝色、绿色、红色、半透明 吸盘 真空及吸附应用 硅胶 40–50–60 -60°C a +200°C 半透明、蓝色、绿色 定制零件 按图纸或样品定制的模制零件 硅胶 40–50–60–70–80 -60°C a +250°C 所有颜色均可应要求提供
材质属性 — 工程框架 属性 规格依据 硬度 根据功能及变形要求指定所需的 Shore A 值 抗拉强度 确认确切配方的技术数据表 断裂伸长率 确认确切配方的技术数据表 撕裂强度 确认确切配方的技术数据表 压缩永久变形 确认确切配方、温度及测试时长 工作温度 根据连续及峰值使用温度选择硅胶等级 食品接触 需针对确切配方及预定管辖区域进行认证 耐化学性 验证与实际油类、溶剂、清洁剂或工艺化学品的兼容性
材质优势 正确选择硅胶等级后具有宽广的可用温度范围 良好的耐紫外线、耐臭氧及耐环境老化性 高弹性及回弹性 取决于配方的潜在电气绝缘性能 颜色及半透明选项 取决于制造能力的定制硬度及配方选项 可选颜色 颜色 可用性 白色 标准概念 蓝色 取决于配方 绿色 取决于配方 红色 取决于配方 半透明 可提供合适的硅胶等级 定制 取决于颜料及配方要求
定制解决方案 我们可根据您的图纸、样品及规格提供定制硅胶组件。定制硅胶组件可根据已批准图纸、实物样品或详细技术规格开发。最终材质等级、硬度、颜色、尺寸、公差及功能要求须在生产前确认。
所需客户输入 客户输入 所需信息 图纸 带尺寸及公差的 2D/3D 图纸 样品 在允许的情况下提供实物样品用于反向尺寸评估 硬度 所需 Shore A 颜色 所需颜色 / 半透明度 数量 原型及生产数量 环境 温度、化学品、油类、冲洗及紫外线暴露 合规性 食品接触或其他认证要求 嵌件 / 轴承 如需要，金属或聚合物嵌件、轴承或粘接组件
设计与制造考量 项目 工程考量 几何形状 壁厚、拔模角、凹陷及分模线均会影响可模制性 公差 将关键尺寸与一般尺寸分别定义 硬度 影响变形、抓地力、密封性及磨损行为 金属嵌件 嵌件的粘接与保持力须针对载荷及温度进行工程设计 表面处理 光面、亚光或纹理处理取决于模具 原型 对于关键定制零件，建议进行原型/模具试制 质量控制 尺寸及外观标准应在已批准图纸上定义
订购信息 所需数据 客户规格 组件类型 滚轮 / 衬套 / 轮子 / 密封件 / 吸盘 / 定制 材质 硅胶配方 / 所需等级 硬度 Shore A 颜色 所需颜色 尺寸 图纸编号或完整尺寸 数量 pcs 温度 连续 / 峰值 °C 化学暴露 指定化学品、油类及清洁剂 嵌件 / 轴承 类型及材质 特殊合规性 食品接触或其他认证 特殊要求 高温 / 防静电 / 阻燃行为 / 定制模制，取决于经验证的配方

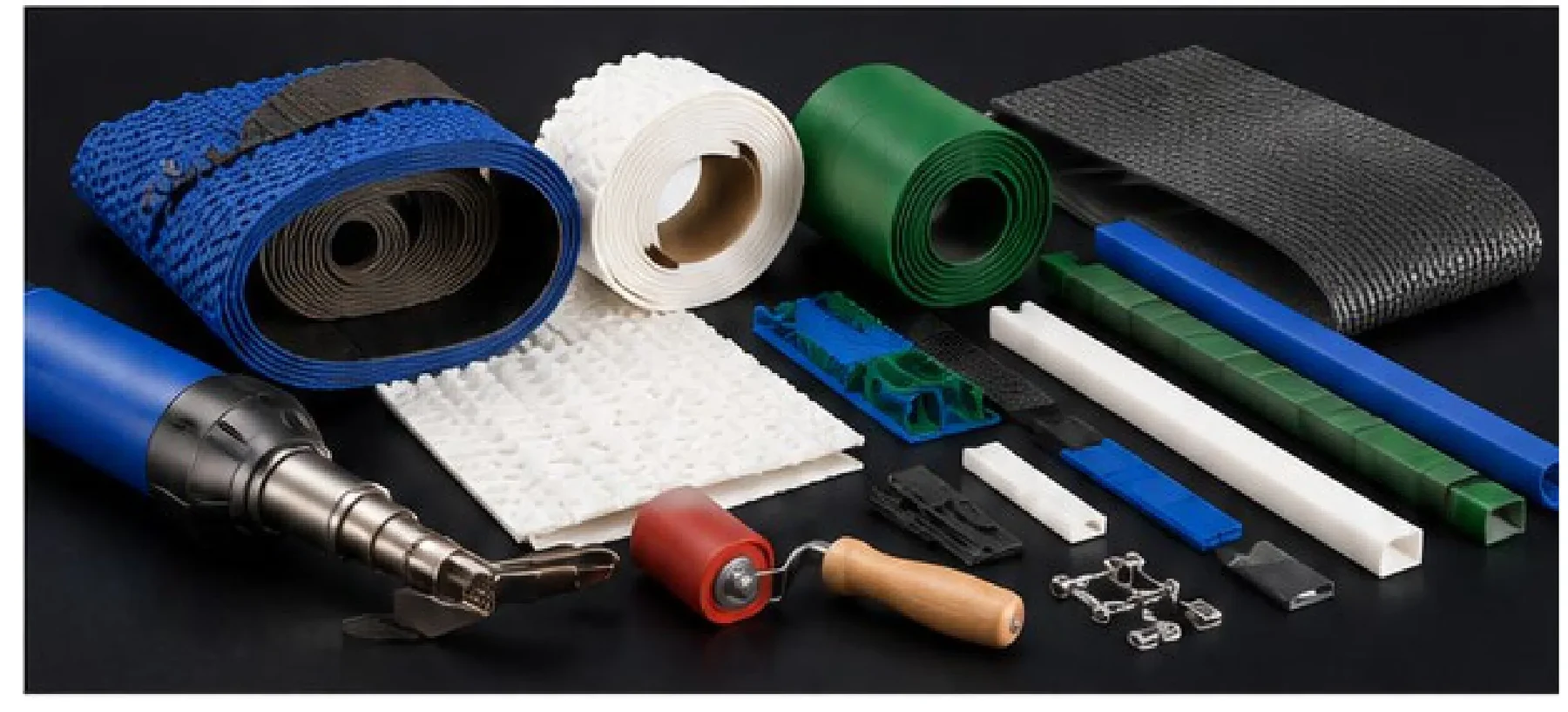

制作与接合 World Prime Services 为兼容的轻型热塑性输送带提供制作及接合解决方案。制作可包括带体裁切、指状接头准备、无接头接合、型材、导轨、挡板/裙边条、裙边、打孔及定制加工。正确的接合方法必须根据确切的带体结构及制造商批准的工艺进行选择。
特点 精密带体准备及制作 针对确切带体结构选择的接合方式 定制带宽及无接头长度 适用于兼容热塑性带体的指状接头准备 型材、导轨、挡板及裙边制作 冲压、钻孔、开槽及定制形状 适用情况下的机械紧固 对成品带体尺寸及接头状况进行质量检验 典型应用 应用 典型制作要求 食品与饮料 在使用认证材质的情况下进行无接头接合、型材、挡板及卫生级制作 包装与物流 无接头带体、跑偏控制导轨、机械紧固件及定制宽度 倾斜输送 挡板/裙边条与裙边结合兼容接合方式 灌装与包装 精密无接头带体及特定表面制作 食品加工 指状接头及型材制作取决于确切带体规格 机场与搬运 PVK/PVC 物流带接合及面向服务的紧固选项
接合方法 方法 描述 典型用途 兼容性 / 备注 单指 / 一指式 在带端准备指状几何形状，并通过经批准的热塑性压合工艺接合 需要指状接头的兼容带体结构 公开参考数据表将 'One finger' 列为一种接合方法 双指式 根据带体结构进行两阶段/互锁式指状准备 所选的 PVC/PU 带体结构 30P25-15A 型号的公开参考数据表列出 'Double finger' 三层指式 针对所选多层带体的分层指状接头结构 所选的较厚/多层带体结构 90P32-46/43 型号的公开参考数据表列出 'Three-layer finger' 热压 / 热塑性接合 使用受控的热量、压力及时间形成无接头接头 PVC/PU 及其他兼容热塑性结构 参数必须遵循确切的带体规格 机械紧固 金属或聚合物紧固件连接已准备好的带端 现场安装、快速更换或维修检修通道 紧固件类型须适合带体厚度、滚筒直径及应用 冷粘 适用于兼容材质的基于粘合剂的接合或维修 按应用定制的制作或维修 仅使用经验证的粘合剂及预处理系统 环形 / 预制接头 为按应用定制的无接头安装准备的带端配置 所选特种带体 最终几何形状取决于带体设计
参考技术文档包含热风焊接（热塑性带体）、指状接合（机械式）、环形接合、冷粘及机械紧固的照片示例。
行业应用 World Prime Services 的输送带专为满足各行业的严苛要求而设计。不同材质及表面花纹可确保每种应用中的最佳性能、卫生、耐久性及效率。
行业 典型带体要求 石材与陶瓷 抓地力、耐磨性、定位 物流与机场 低噪音、防静电、高速、PVK / PVC 抓地力 食品 易清洁性、PU/PE、耐油/脂性、食品接触规格 木材 抓地力及耐磨性 跑步机 低噪音、尺寸稳定性、可控摩擦 电子 防静电及精密输送 烟草 轻型工艺输送 汽车与轮胎 耐磨性及工艺专用表面 纺织与印刷 低伸长率、尺寸稳定性、低噪音、边缘整洁
制造商的参考资料将此行业概览组织为六个视觉重点（食品与饮料；包装与物流；倾斜输送；灌装与包装；纺织行业；机场与搬运），并配有按行业推荐方案的表格，交叉列出典型应用、推荐带体、材质、表面花纹及主要优点 — 其内容已反映在本目录按产品系列划分的各章节中（PVC、PU、PE、TPEE、硅胶、PVK/物流、模块式及特种输送带）。
订购与选型数据 所需数据 客户信息 材质 PVC / PU / PE / TPEE / Silicone / PVK 宽度及长度 毫米；开口或无接头 厚度 / 层数 所需结构 上/下表面花纹 表面代码或描述 颜色 所需颜色 载荷与速度 kg e m/s 滚筒直径 主动、从动、压紧滚筒 温度 最低 / 最高 环境 油、脂、化学品、湿度、户外 特殊性能 防静电、阻燃、低噪音、耐寒、食品接触 制作方式 导轨、挡板、裙边、打孔、接头
