Catálogo de Equipamentos para Correias PVC/PU

Catálogo completo, 24 páginas — navegue pelo índice ou role a página.

Todos os catálogos Baixar PDF original
Índice do catálogo

Linha World Prime Services de máquinas para fabricação, emenda e acabamento de correias em PVC/PU — prensas de emenda a ar e a água, puncionadores de dedos, fatiadoras, rebobinadeiras, soldadoras de guias/abas laterais e de alta frequência, perfuradoras, além de guias, abas e cleats sob medida.

Prensa de Emenda a Ar Portátil "All In One" PA300-3300

Vantagens

  • Emenda portátil, leve e com maleta de transporte (flight case) como embalagem padrão — fácil de levar para qualquer obra.
  • Emenda rápida: no máximo 12 minutos — 4,5 min de aquecimento, 3 min de espera (dwell) e 2,5 min de resfriamento.
  • Design "tudo em um": sistema de resfriamento a ar e compressor integrados na própria prensa.
  • Controlador de pressão de ar (ajusta e exibe a pressão atual), controlador SMC de alta qualidade.
  • Sistema de resfriamento a ar: economia de energia e baixo impacto ambiental — sem resíduos nem fumaça durante o trabalho.
Prensa de emenda a ar portátil All In One, com compressor e controlador integrados

Ficha Técnica

ModeloPA300PA600PA900PA1200PA1500PA1500HPA1800
Comprimento efetivo305mm610mm914mm1219mm1524mm1524mm1829mm
Largura efetiva130mm
Peso da parte superior11kg13kg18kg25,5kg30kg53kg47,5kg
Peso da parte inferior10kg16kg20kg28,5kg30kg45kg63,6kg
Peso total21kg29kg38kg54kg62kg100kg121kg
Altura total220mm225mm
Largura total250mm
Comprimento total505mm805mm1105mm1405mm1705mm1700mm2005mm
Pressão máxima2Bar
Temperatura máxima200°C
Potência1,6KW2,8KW4,0KW5,3KW6,5KW6,5KW7,6KW
Peso da maleta (flight case)39kg52kg66kg80kg95kg132kg158kg
Peso bruto50kg72kg99kg104kg127kg162kg195kg
Dimensão da embalagem790x430x420mm1090x430x420mm1390x430x420mm1720x450x430mm1990x430x420mm1990x430x420mm2130x450x520mm

Alimentação Elétrica

TensãoPA300PA600PA900PA1200PA1500PA1500HPA1800
Single PH/110V14A25A35A47A———
Single PH/220V7A12,5A18A23,5A29A29A34A
Three PH/230V5,5A10A14,5A19A23,5A23,5A26,5A
Three PH/380V4A7A10A14A16A16A19A
Three PH/440V3A5,5A8,5A11A14A14A16A

All In One Air Cooling Press PA2400-3300

Mesma família "tudo em um", em versão de grande porte para correias muito largas — corpo reforçado em liga de alumínio.

  • Largura máxima de correia: 2400–3300mm
  • Design "tudo em um", com controlador/bomba de ar e demais acessórios embutidos; permite ajustar de forma independente as temperaturas das partes superior e inferior, pressurização automática e resfriamento por ventilador.
  • Corpo reforçado em liga de alumínio
  • Pressão máxima: 2 Bar
  • Largura efetiva de aquecimento: 150mm

Opções

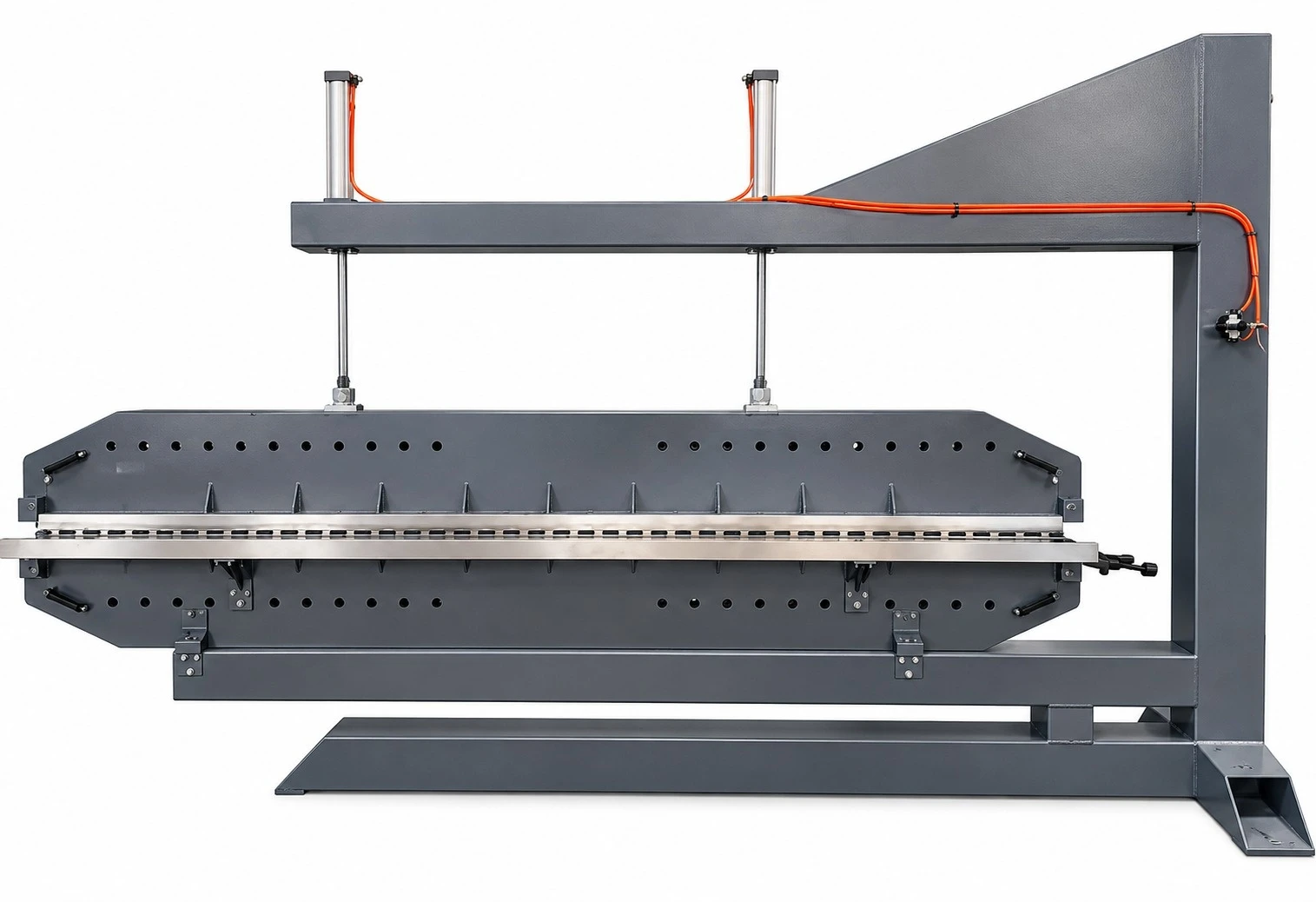

  • Suporte elevatório pneumático para a prensa
  • Acessórios de emenda: filme e almofada de PTFE, conjunto de almofada de silicone, filme de PVC/PU, etc.
Prensa de emenda a ar All In One de grande porte PA2400-3300, corpo em liga de alumínio Suporte elevatório pneumático para a prensa PA2400-3300 (opcional)

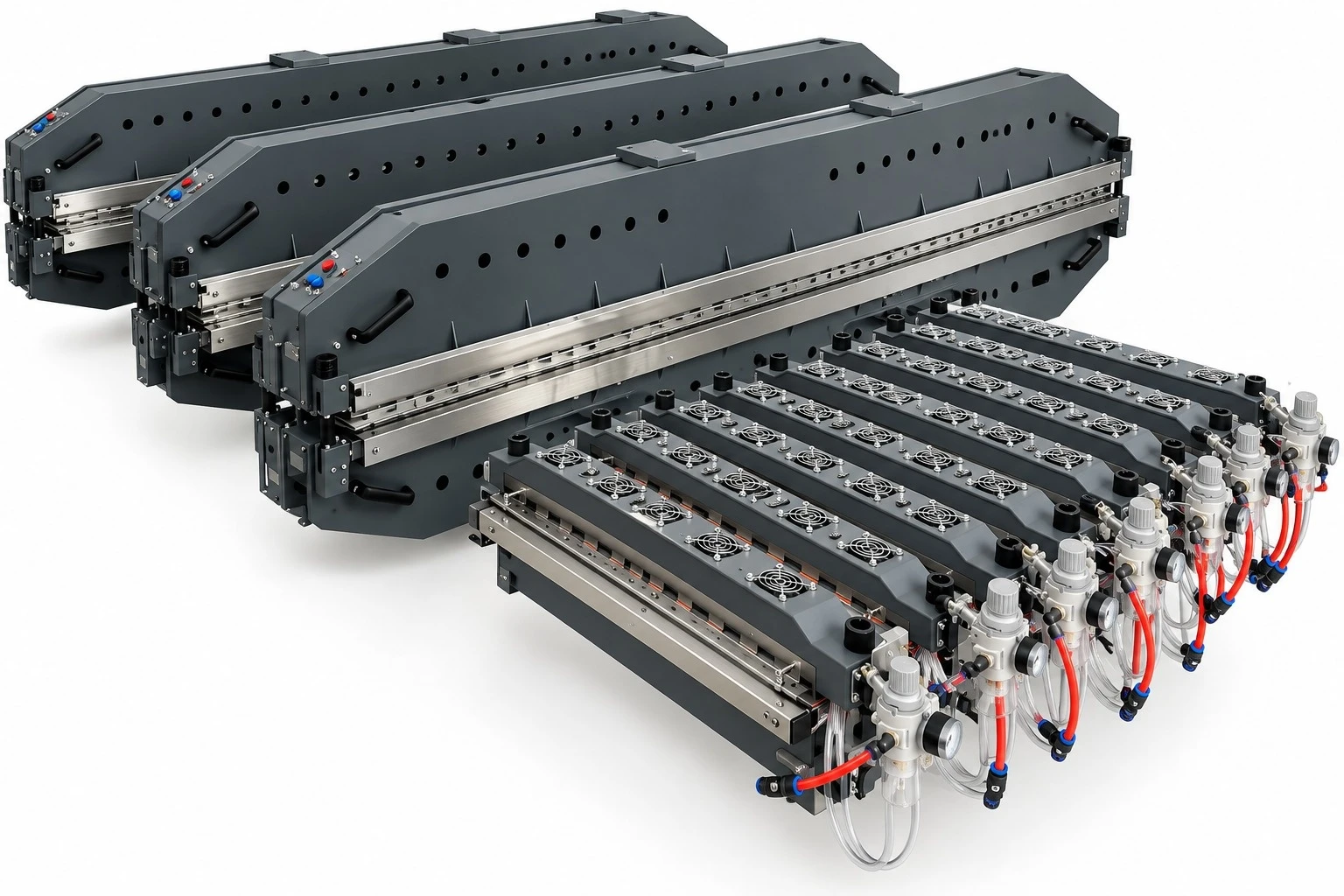

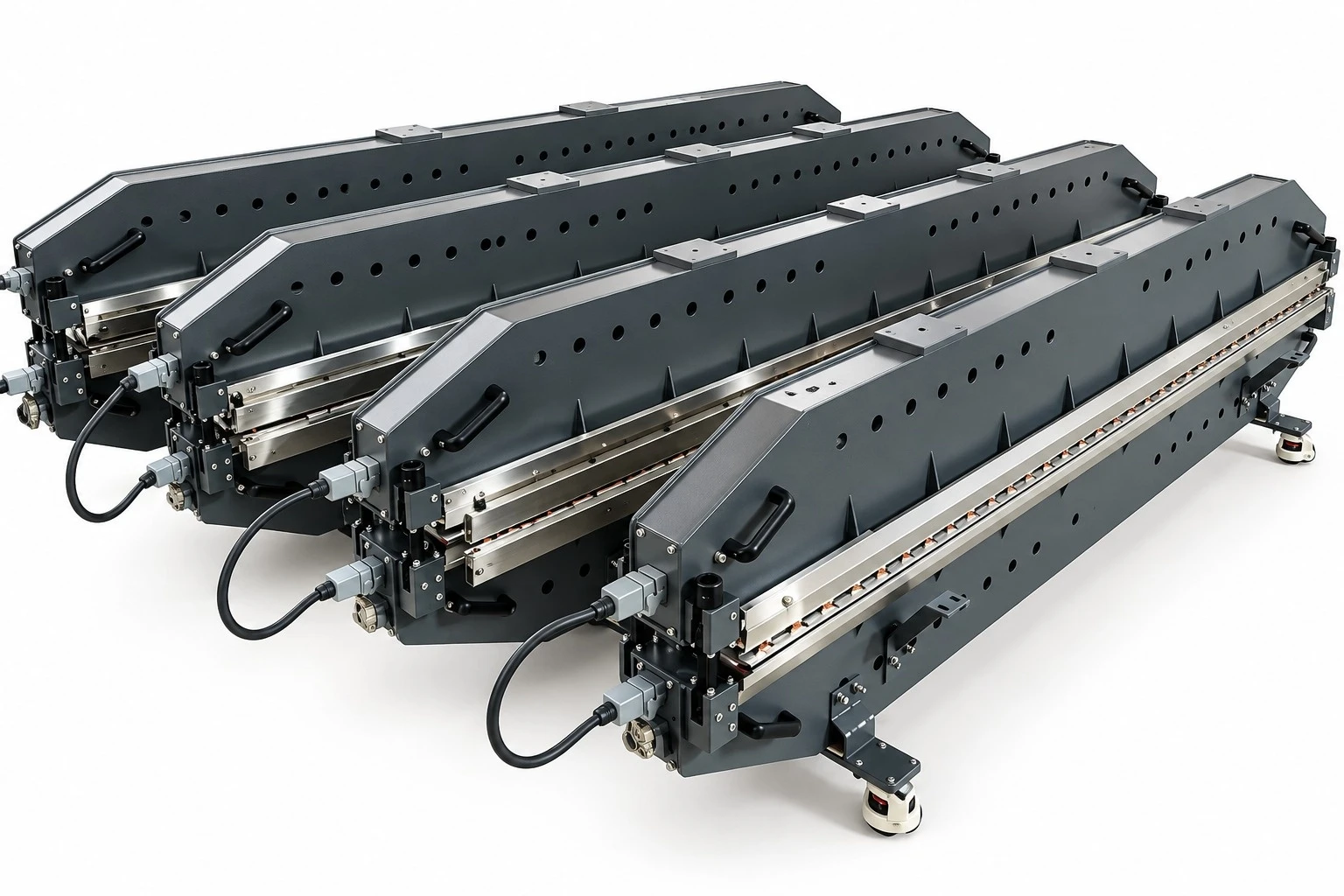

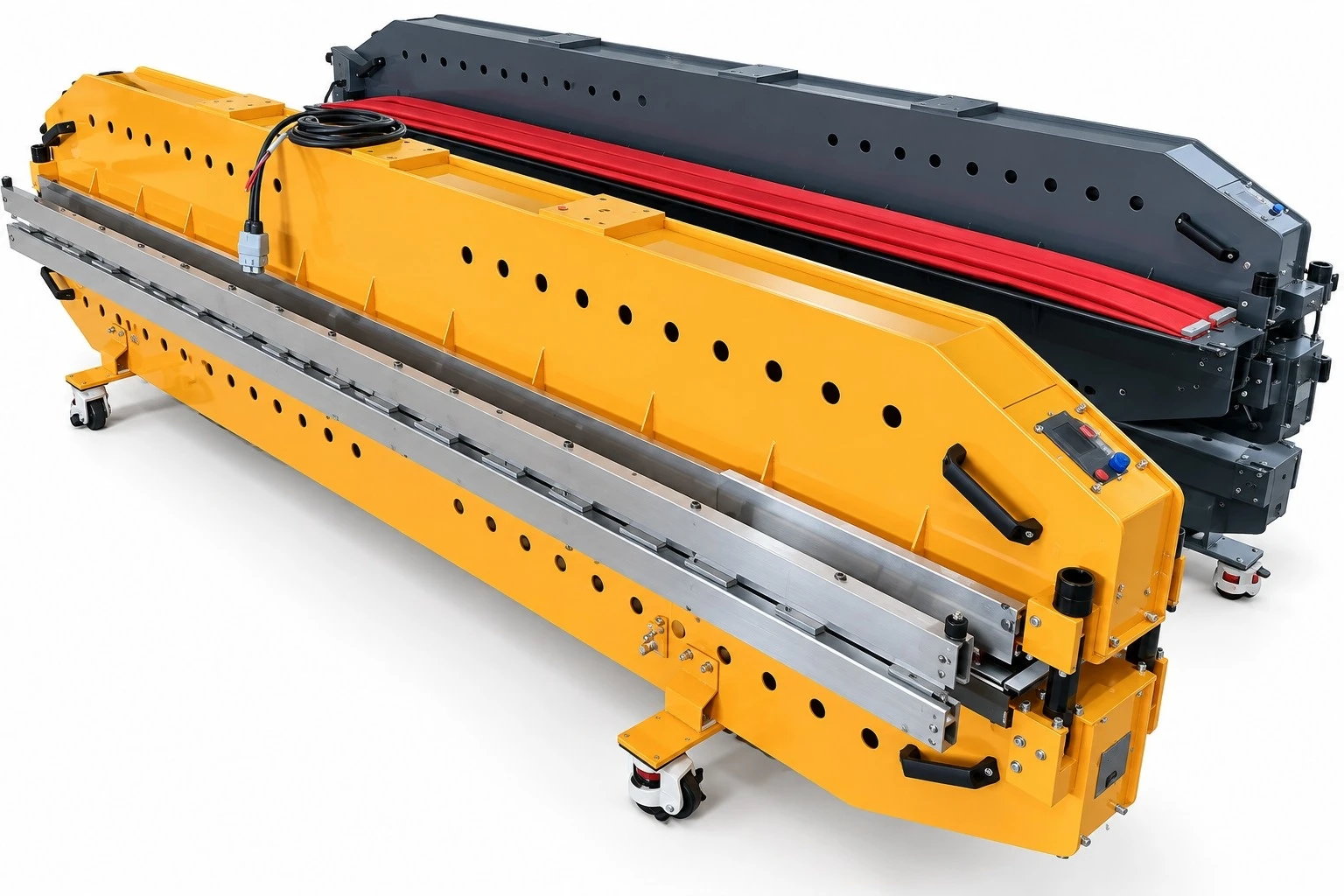

Prensas PA2400-3300 prontas na fábrica Prensa PA2400-3300 em laranja na linha de produção Prensas PA2400-3300 sobre bancada na fábrica
ModeloPA2400PA2700PA3000PA3300
Comprimento efetivo2400mm2700mm3000mm3300mm
Largura efetiva150mm
Peso da parte superior63kg69kg77kg92kg
Peso da parte inferior100kg133kg140kg160kg
Peso total163kg202kg217kg252kg
Altura da parte superior370mm380mm400mm440mm
Altura da parte inferior (sem rodas)345mm380mm405mm
Altura total da parte inferior455mm495mm525mm
Comprimento total2650mm2950mm3250mm3560mm
Pressão máxima2Bar
Temperatura máxima200°C
Potência8,8KW9,5KW10KW10,8KW
Dimensão de embalagem2940x500x720mm3300x600x660mm3390x550x1020mm3690x600x1020mm

Nova Prensa de Emenda a Ar PA600-2100

Linha de bancada (sem compressor integrado) — mesma faixa de nomenclatura de modelo da versão portátil "All In One", mas produto e estrutura diferentes; confira a especificação de cada modelo antes de pedir.

Ficha Técnica

ModeloPA600PA900PA1200
Comprimento efetivo600mm900mm1200mm
Largura efetiva150mm
Peso da parte superior19kg32kg38kg
Peso da parte inferior21kg34kg39kg
Peso total40kg66kg77kg
Altura total320mm
Largura total293mm
Comprimento total875mm1105mm1425mm
Altura da parte superior250mm
Altura da parte inferior190mm
Pressão máxima2Bar
Temperatura máxima200°C
Potência2,2KW3,2KW4,0KW
Peso da maleta (flight case)63kg94kg103kg
Peso bruto93kg115kg136kg
Dimensão da embalagem1185x490x705mm1400x430x410mm1710x430x410mm
ModeloPA1500PA1800PA2100
Comprimento efetivo1500mm1800mm2100mm
Largura efetiva150mm
Peso da parte superior43,6kg50kg56,6kg
Peso da parte inferior45,7kg50kg60kg
Peso total91,5kg105kg119,4kg
Altura total320mm
Largura total293mm
Comprimento total1725mm2025mm2325mm
Altura da parte superior185mm
Altura da parte inferior140mm
Pressão máxima2Bar
Temperatura máxima200°C
Potência5KW6KW7,2KW
Peso da maleta (flight case)125kg142kg162kg
Peso bruto178kg199kg230kg
Dimensão da embalagem1924x456x527mm2224x456x527mm2524x456x527mm

Alimentação Elétrica

TensãoPA-600PA-900PA-1200PA-1500PA-1800PA-2100
Single PH/110V20A29A36A———
Single PH/220V10A14,5A18A22,5A27A33,5A
Three PH/380VDisponível12A14,5A18,5A

Prensa a Água — Corpo em Aço Inox / Liga de Alumínio

Corpo em aço inoxidável — PB600-1600, resfriamento a água:

Prensa de emenda a água com corpo em aço inoxidável PB600-1600, montada em suporte tipo pórtico laranja
ModeloPB1100*150PB1300*150PB1600*150
Largura da correia1000mm1200mm1500mm
Tamanho do prato de aquecimento1000x130mm1200x130mm1200x130mm
Temperatura máxima200°C
Pressão2Bar
Espessura máx. da correia10mm
Comprimento máx. sem-fim850mm900mm
Altura da parte inferior130mm175mm
Peso da máquina105kg135kg150kg
Tensão220V, monofásico
Potência4,5KW5KW5,5KW
Sistema de resfriamentoResfriamento a água
Tempo de emenda (correia PU)Aquecimento: 20min / Espera: 3min / Resfriamento: 3min
Dimensão da embalagem1940x480x660mm2110x480x660mm2460x480x620mm

Corpo em liga de alumínio — PB1100-1600 (200), resfriamento a água:

Prensa de emenda a água com corpo em liga de alumínio PB1100-1600 (200), com caixa de controle
ModeloPB1100*200PB1300*200PB1600*200
Largura da correia1000mm1200mm1500mm
Tamanho do prato de aquecimento1000x170mm1200x170mm1500x170mm
Temperatura máxima200°C
Pressão2Bar
Espessura máx. da correia10mm
Espessura máx. sem-fim1000mm
Altura da parte inferior165mm
Peso da máquina120kg144kg175kg
Tensão220V/380V380V380V
Potência5,5KW6KW6,2KW
Sistema de resfriamentoResfriamento a água
Tempo de emenda (correia PU)Aquecimento: 20min / Espera: 3min / Resfriamento: 3min
Dimensão da embalagem1940x490x520mm2020x470x620mm2445x490x675mm

Prensa a Água de Grande Porte PC2100-4200

Especificações

  • Corpo e prato de aquecimento em liga de alumínio
  • Largura efetiva de aquecimento de 150mm (200mm também disponível)
  • Tamanhos diferentes para larguras de correia de 2100mm até 5200mm
  • Sistema de resfriamento rápido dentro dos pratos
  • Aquecer até 180°C leva cerca de 15-20min; resfriar de 180°C até 60°C leva cerca de 3-5min (conforme o tamanho da prensa). Diferença de temperatura entre o prato superior e o inferior é inferior a 3°C.
  • Pressão de ar: 0 a 0,3 MPa

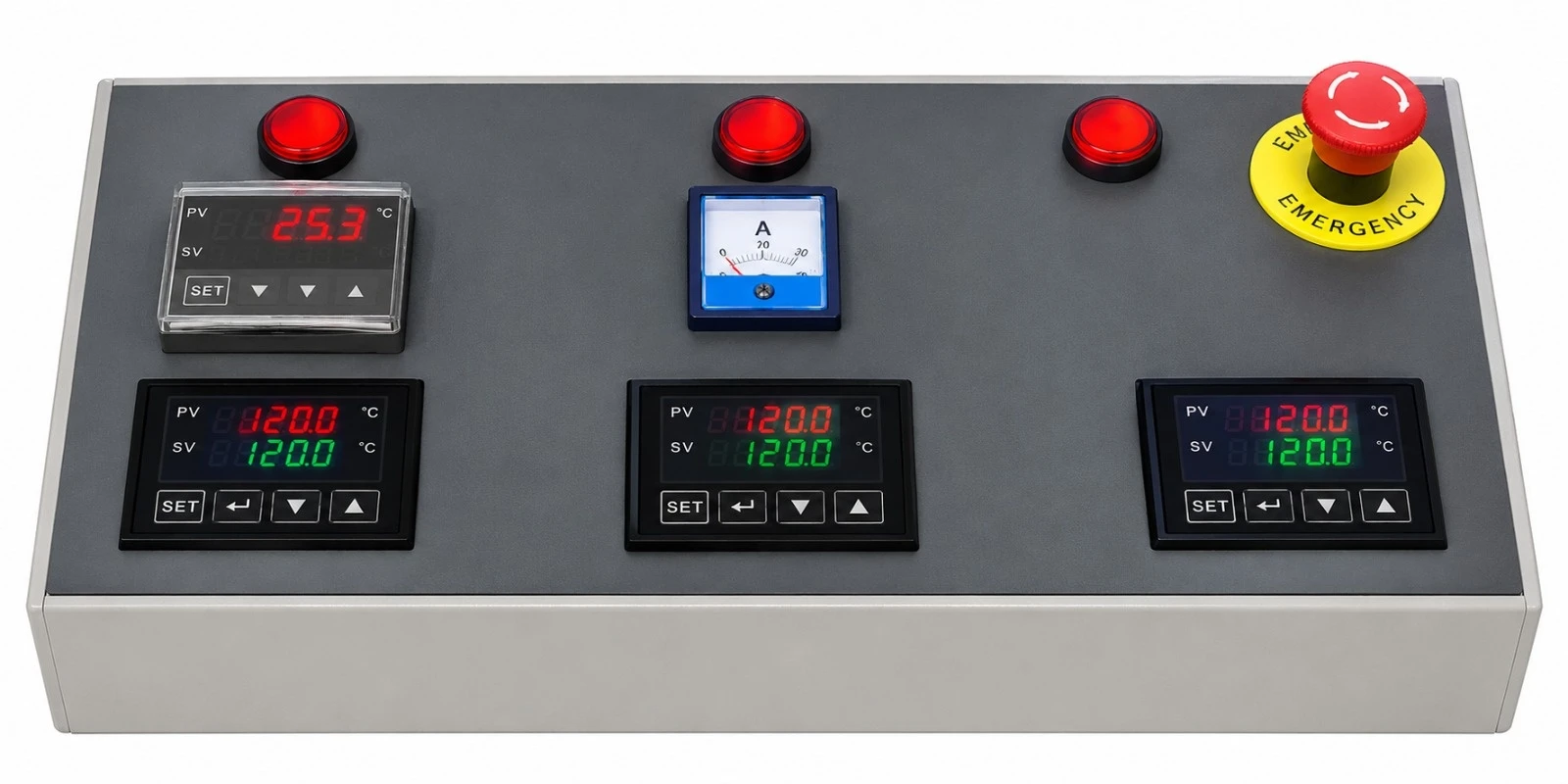

  • Painel de controle de temperatura automático e confiável, com controle de tempo
Prensa de emenda a água de grande porte PC2100-4200, corpo em liga de alumínio
ModeloPC2100*150(200)PC2600*150(200)PC3200*150(200)PC4200*150(200)
Largura da correia2000mm2500mm3000mm4000mm
Área efetiva de aquecimento2000x130mm (200x170mm)2500x130mm (2500x170mm)3100x130mm (3100x170mm)4100x130mm (4100x170mm)
Temperatura máxima200°C
Pressão2Bar
Espessura máx. da correia10mm
Comprimento mín. sem-fim1000mm1050mm (1300mm)1200mm (1260mm)1200mm (1260mm)
Altura da parte inferior212mm252mm (310mm)305mm305mm
Peso da máquina20kg (assim no PDF original)295kg (356kg)460kg (490kg)565kg (620kg)
Tensão220V/380V220V/380V220V/380V380V
Potência8KW (9,5KW)11,8KW (15,5KW)12KW (14,4KW)15,6KW (16,3KW)
Sistema de resfriamentoResfriamento a água
Tempo de emenda (correia PU)Aquecimento: 20min / Espera: 3min / Resfriamento: 3min
Peso da embalagem298kg (150) / 326kg (200)358kg (150) / 504kg (200)550kg660kg
Dimensão da embalagem2920x480x780mm3670x490x930mm4090x750x930mm5600x490x930mm

*A tabela do PDV original lista 20kg para o peso da máquina PC2100 — bem abaixo dos demais modelos da mesma linha; reproduzido aqui fielmente como consta na fonte, mas o valor parece improvável para um equipamento deste porte.

Acessórios

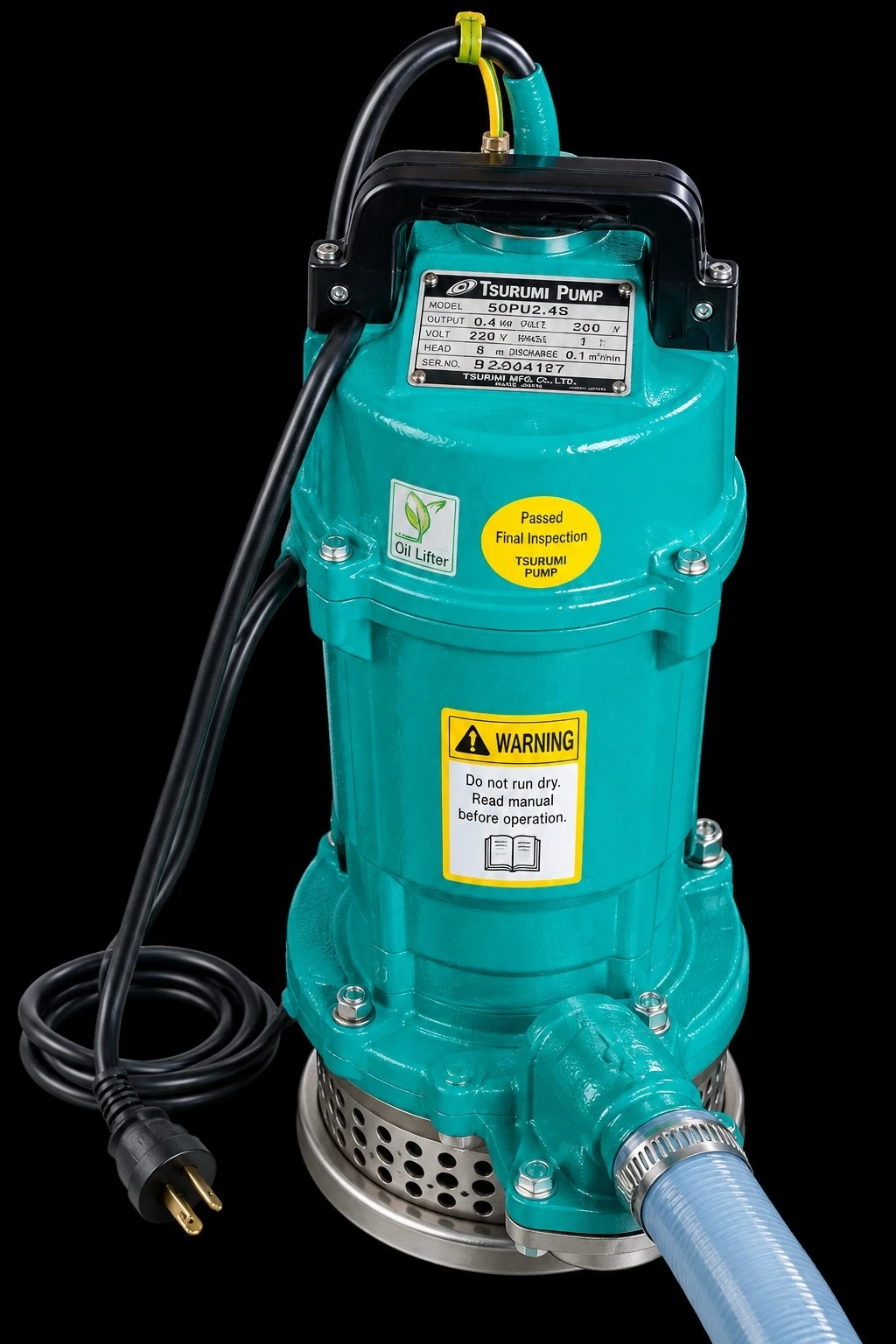

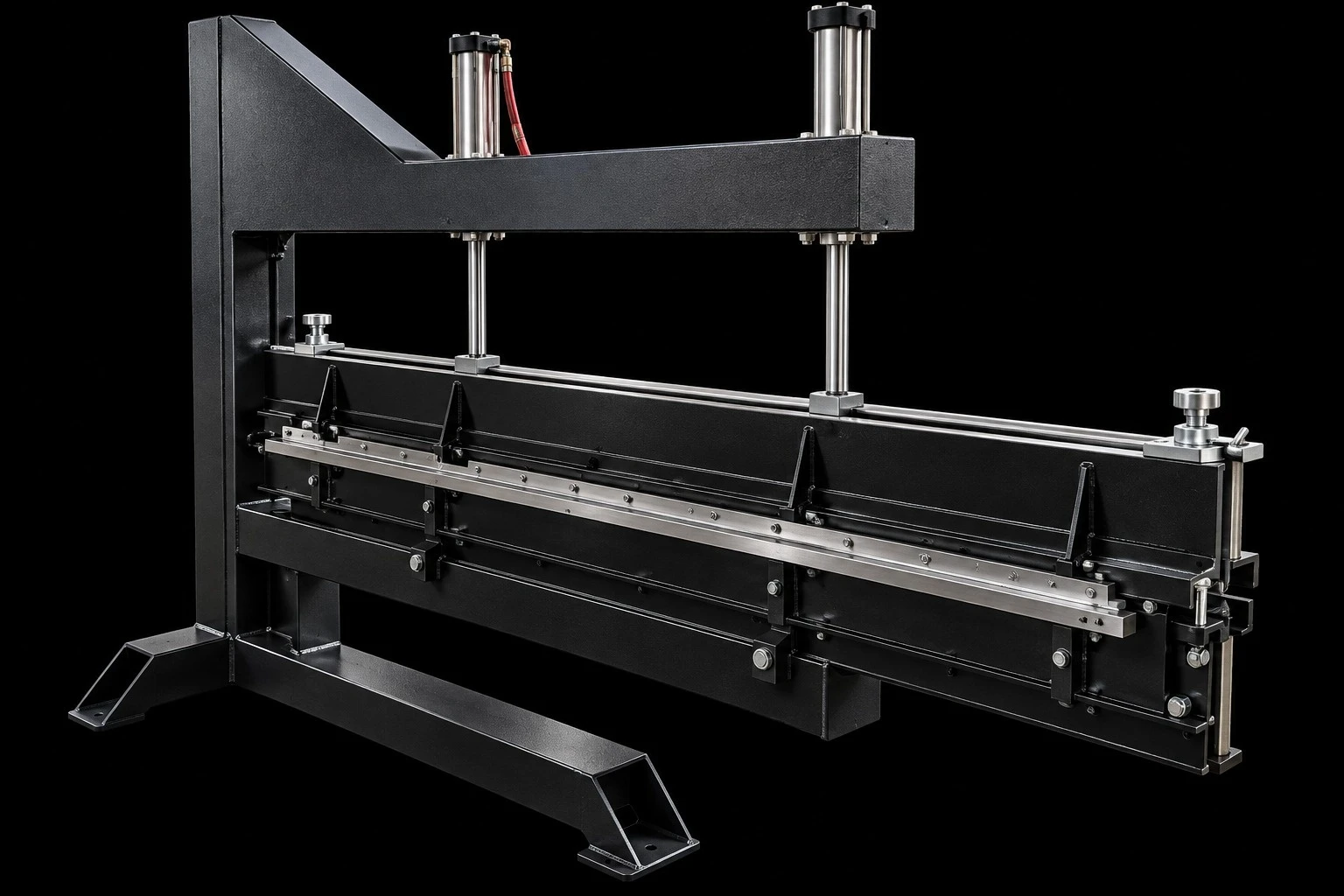

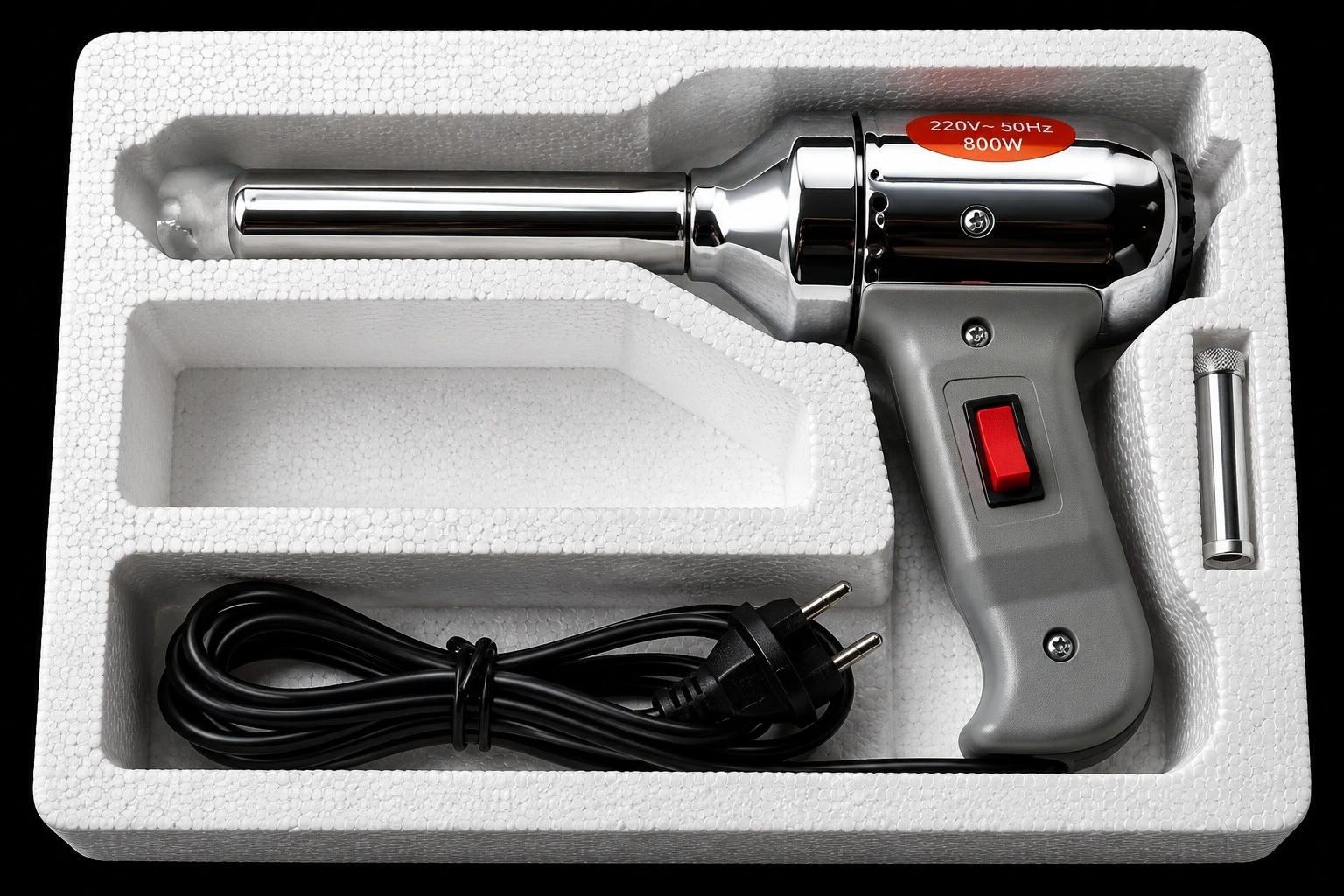

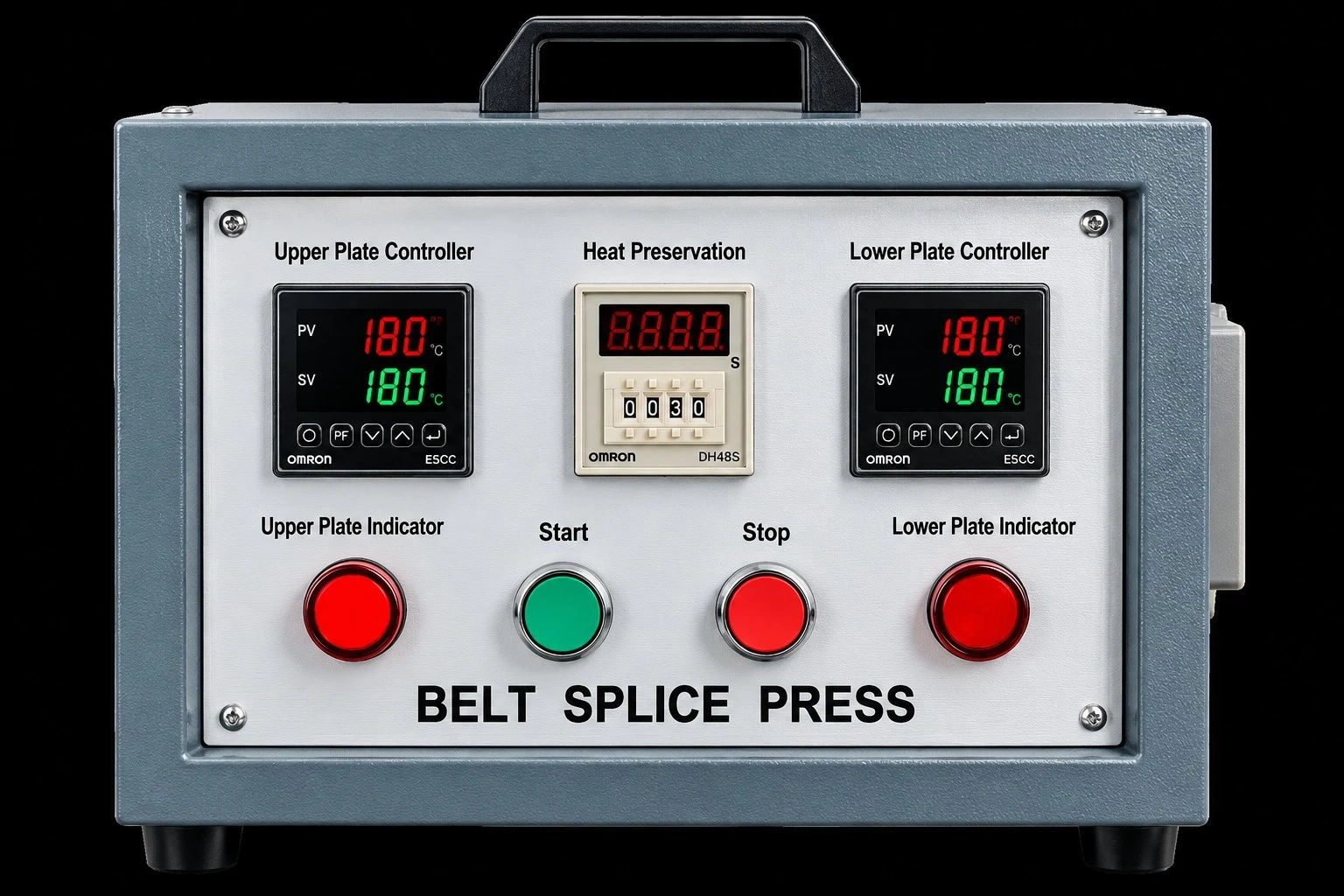

Suporte da máquina (opcional) Pistola de aquecimento Bomba de água Caixa de controle padrão Caixa de controle padrão europeu (opcional)

Puncionador de Dedos Pneumático e Manual

Puncionador pneumático de dedos TA1000-2100:

Puncionador de dedos pneumático de bancada TA1000-2100
ModeloTA1000TA1600TA2100
Largura de correia recomendada1000mm1600mm2100mm
Design aberto, sem limite de largura de correia — pode ser usado em correias mais largas.
Dimensão da máquina1250x650x1680mm1780x650x1700mm2280x650x1700mm
Tamanho padrão da placa de puncionamento20x50mm / 15x75mm, outros tamanhos sob consulta
Peso65kg111kg185kg
Peso bruto130kg208kg250kg
Informação de embalagem1300x670x960mm1800x670x960mm2360x670x960mm

Puncionador manual portátil de dedos TC300-1500:

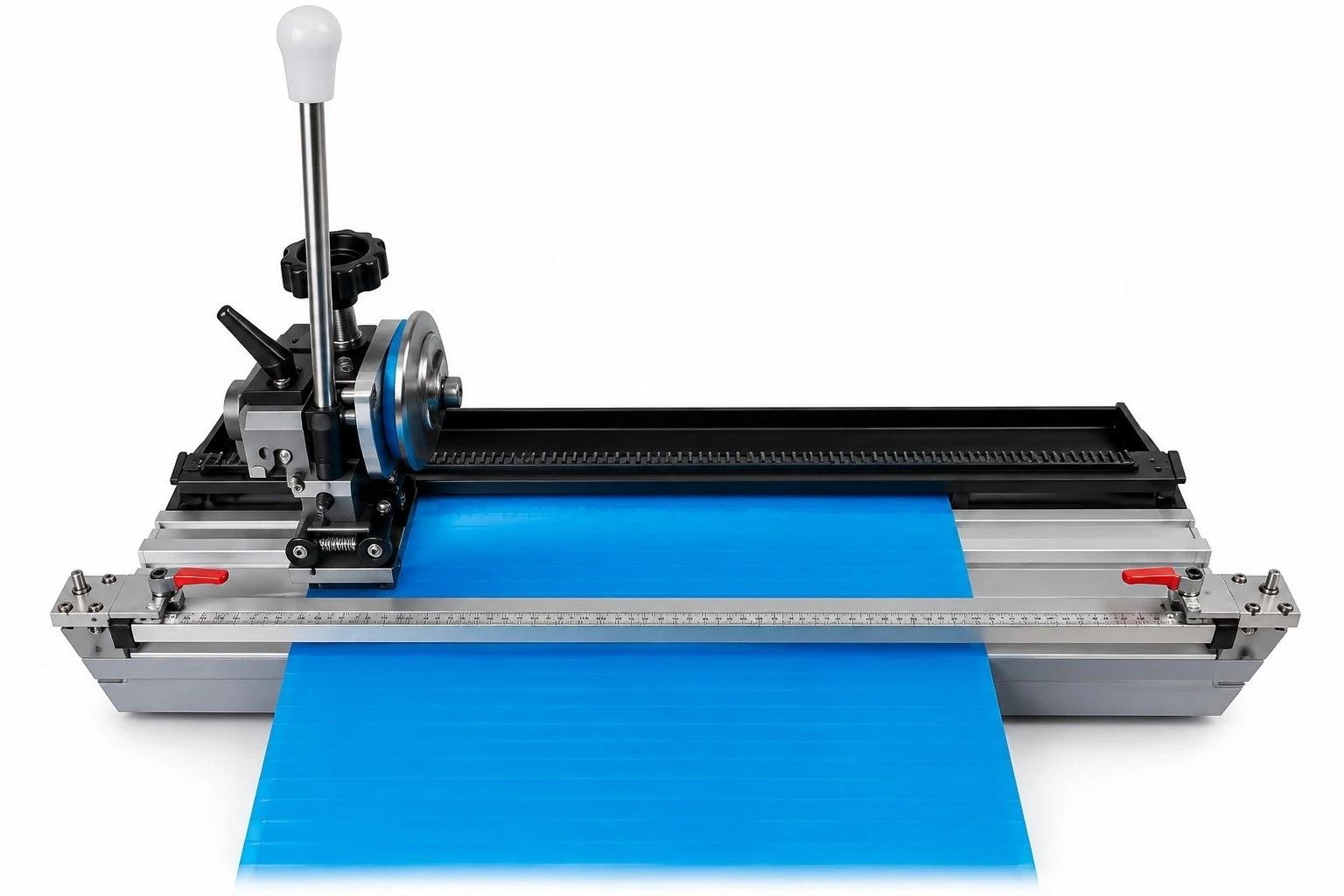

Puncionador de dedos manual portátil TC300-1500
ModeloTC300TC600TC900TC1200TC1500
Dimensão da máquina530x390x380mm890x390x380mm1120x390x380mm1450x390x380mm1650x390x380mm
Tamanho padrão da placa de puncionamento20x50mm / 15x75mm, outros tamanhos sob consulta
Peso19kg27kg36kg41kg47kg
Peso de embalagem35kg50kg65kg74kg80kg
Dimensão de embalagem580x580x480mm1010x500x480mm1260x520x550mm1540x500x540mm1780x520x550mm

Seleção da Placa de Dedos

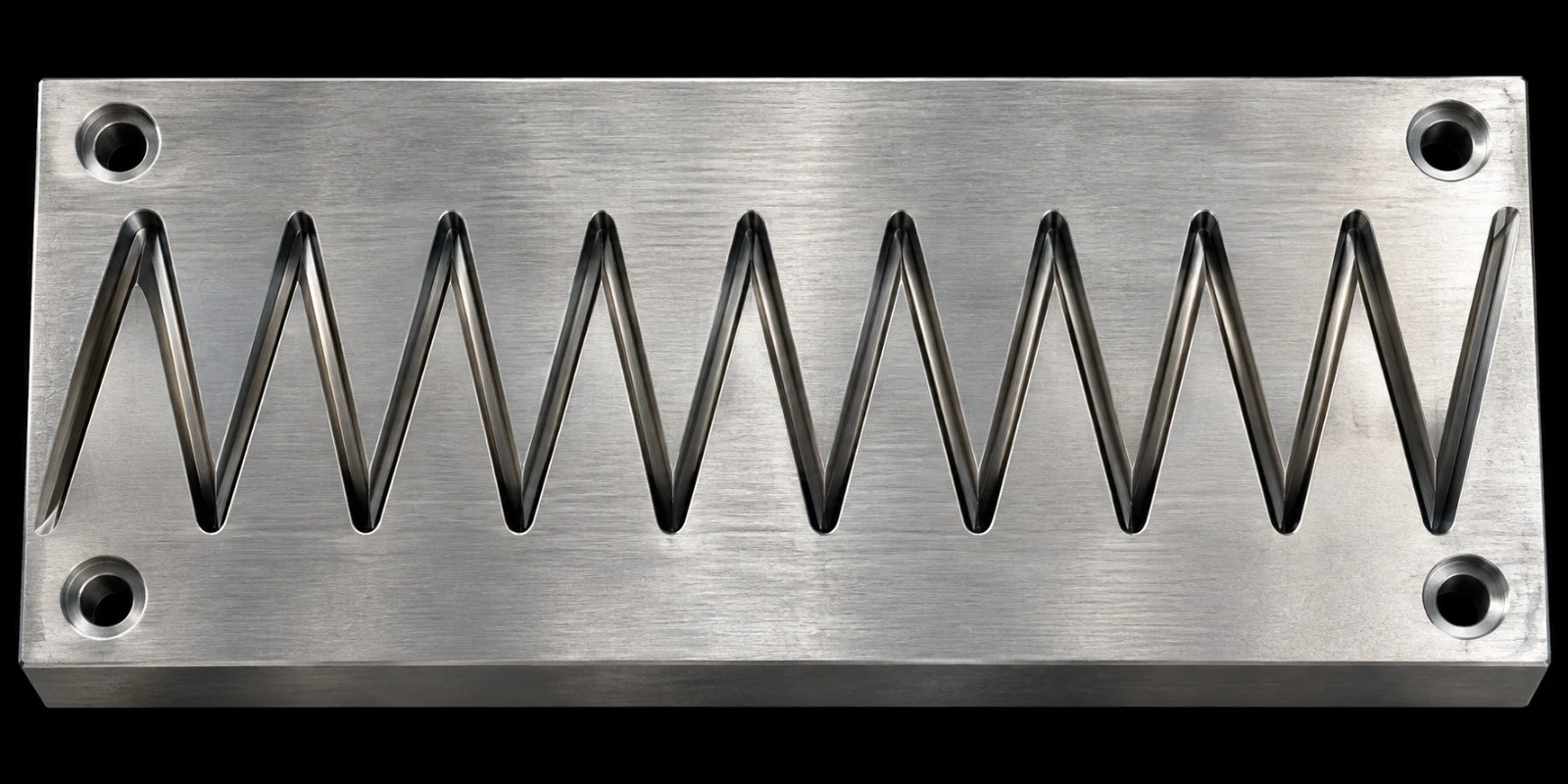

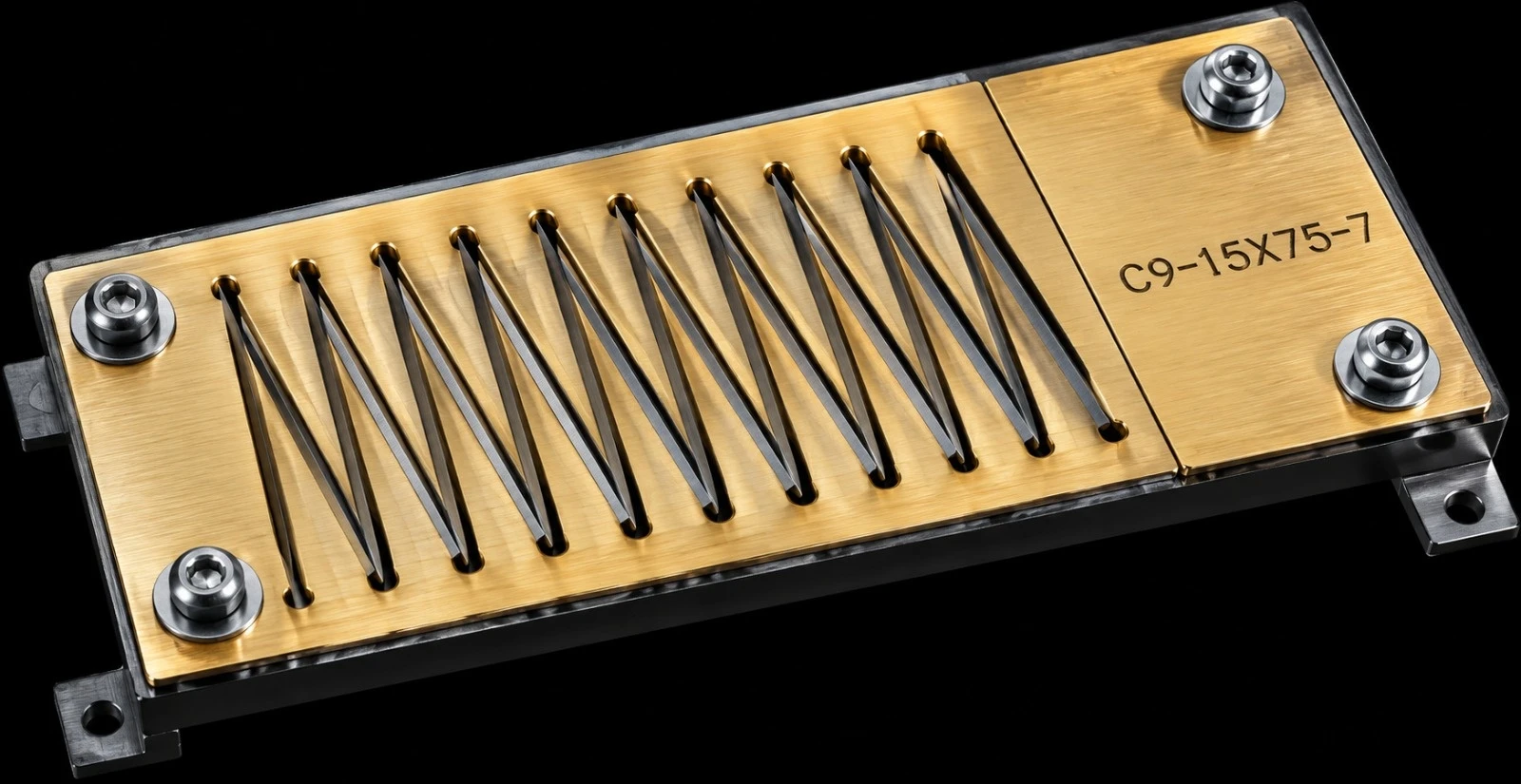

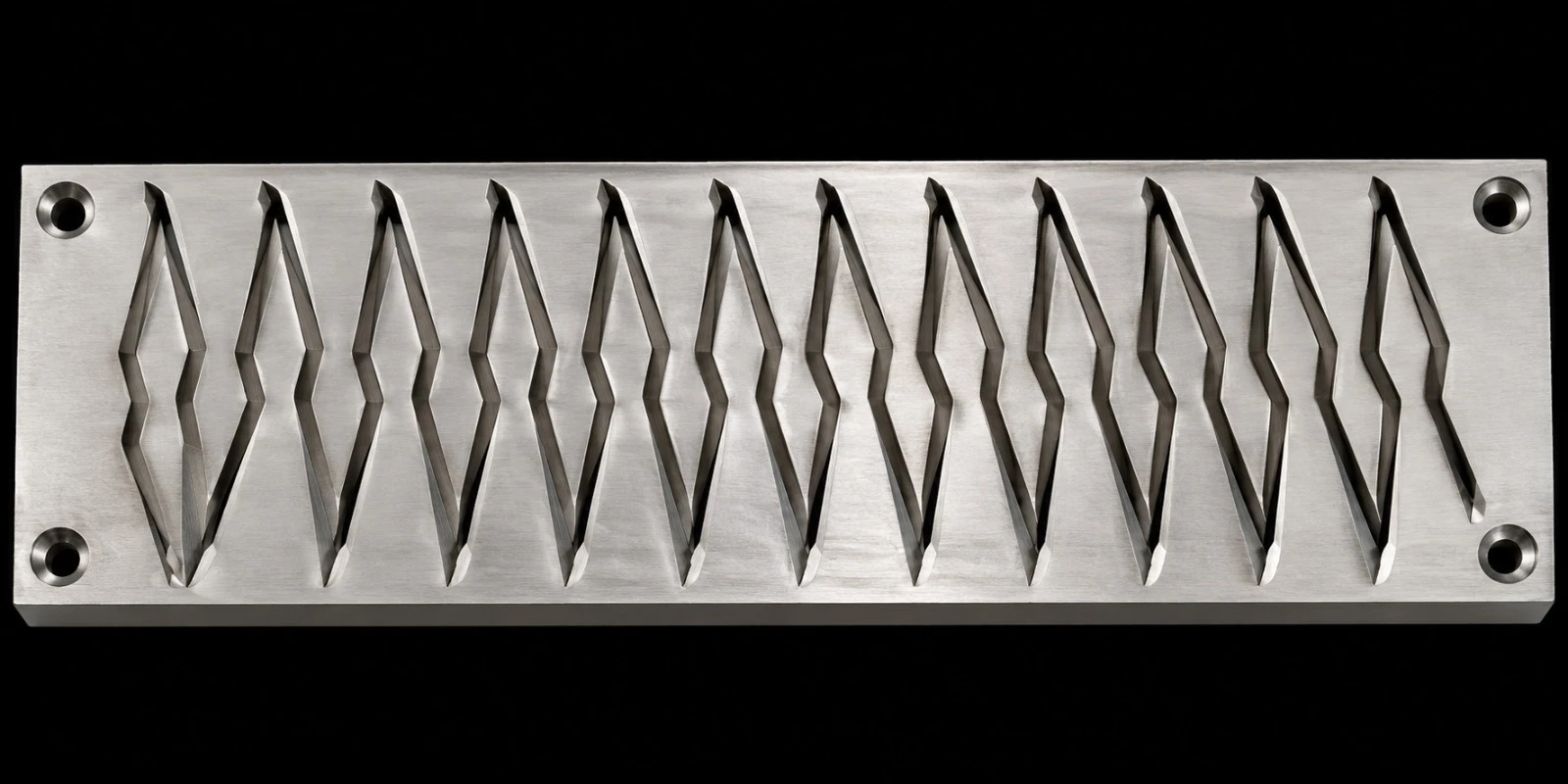

Lâmina de puncionamento tipo afiada (Sharp Blade) Lâmina de puncionamento tipo circular (Circular Blade) Lâmina de puncionamento tipo diamante (Diamond Blade)
Lâmina AfiadaLâmina CircularLâmina Diamante
15x5020x5010x50
15x6020x6010x60
15x7020x7010x70
15x7520x8010x80
15x80——

Dedos com ângulo de viés podem ser personalizados (90°, 20°, 30° ou outro ângulo, sob solicitação).

Puncionador de Dedos Reforçado e Automático

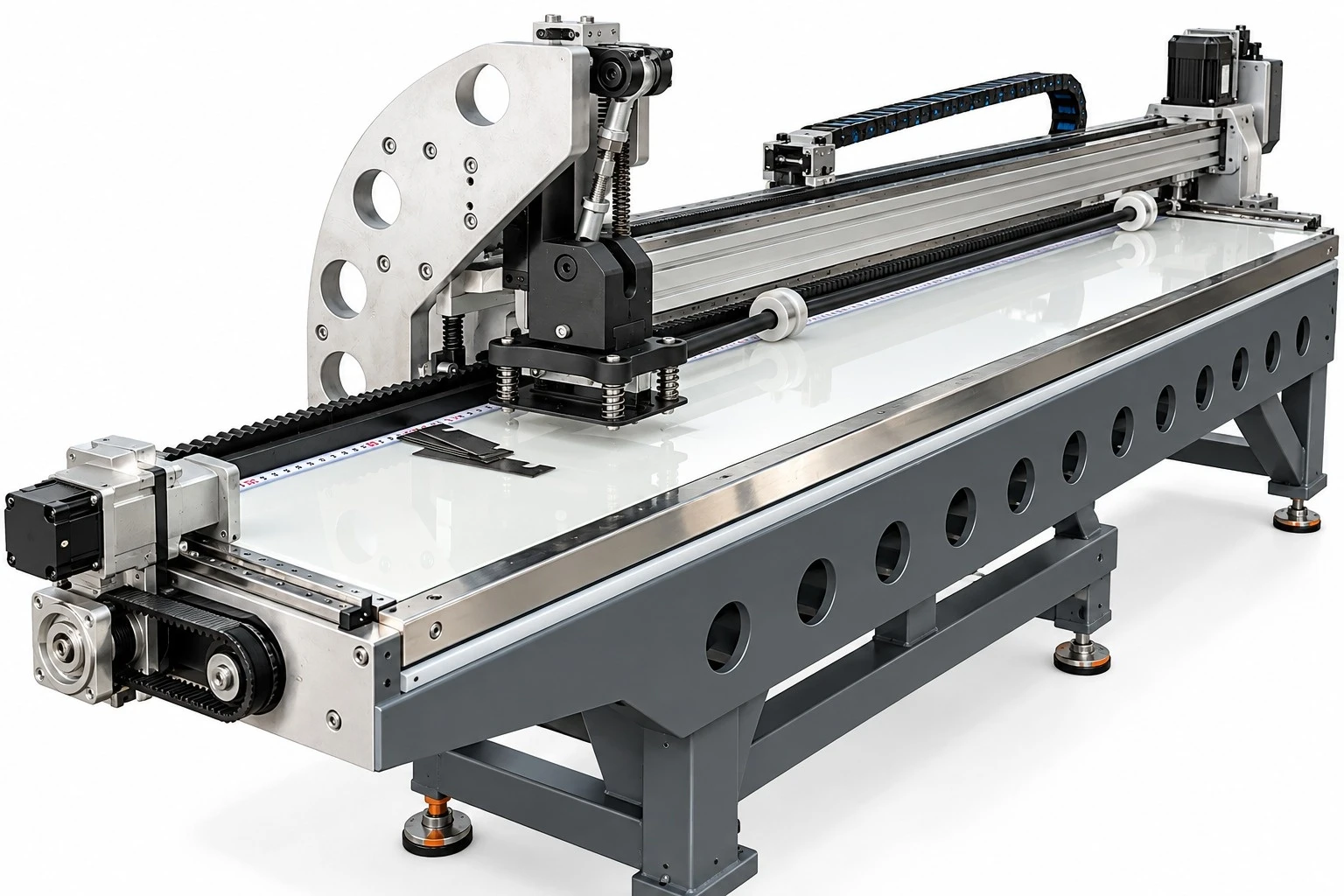

Puncionador de dedos reforçado (heavy duty) TC1000H-1800H:

  • Especial para correias espessas e dedos longos, fácil de puncionar.
  • Comprimento máximo de dedo: 120mm
  • Espessura máxima da correia: 9mm
  • Fácil troca da lâmina, com baixo custo de consumíveis
Puncionador de dedos reforçado (heavy duty) TC1000H-1800H, com correia azul de amostra Detalhe do cabeçote de puncionamento do TC1000H-1800H
ModeloTC1000HTC1200HTC1400HTC1600HTC1800H
Tamanho padrão de puncionamento15x100mm
Espessura máx. da correia9mm
Comprimento máx. do dedo120mm
Peso da máquina40kg45kg50kg55kg60kg
Dimensão da embalagem360x1200x500mm360x1400x500mm360x1600x500mm360x1800x500mm360x2000x500mm

Puncionador de Dedos Automático para Correia TB1000-4000

Máquina projetada especialmente para puncionamento automático de alta eficiência; completa o puncionamento de uma correia de 3 metros de largura em 3-4 minutos. Formato do dente de puncionamento: 10x80/20x80mm ou outro.

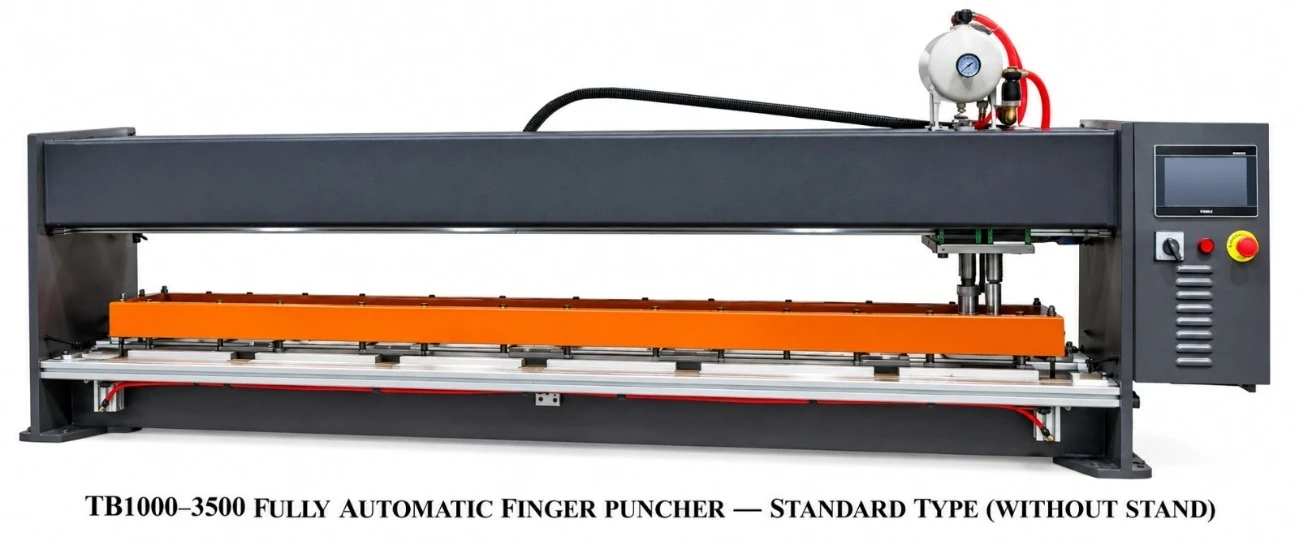

Puncionador de dedos totalmente automático TB1000-3500, tipo padrão
Tipo Padrão

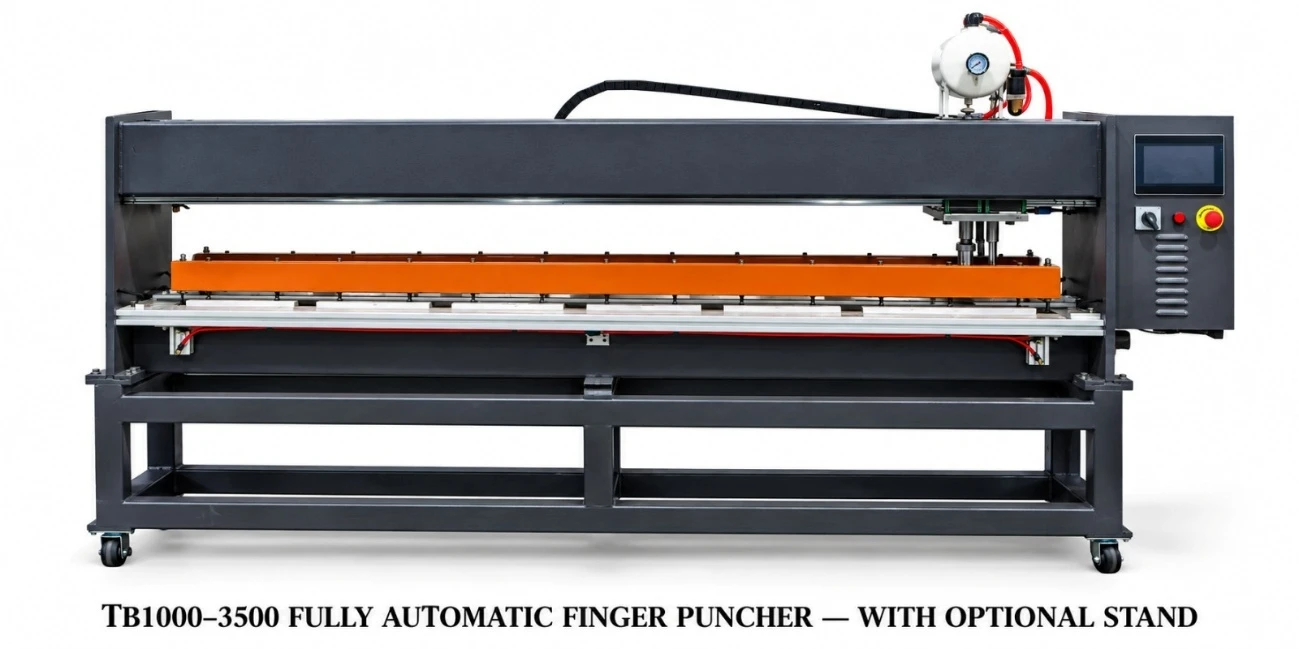

Puncionador de dedos totalmente automático TB1000-3500, com suporte (opcional)
Com Suporte (Opcional)
ModeloTB1000TB1600TB2000TB3000TB3500
Potência0,75KW1,1KW2,2KW
Tensão220V, monofásico
Tamanho padrão de puncionamento10x80mm e 20x80mm
Espessura máx. da correia8mm (espessura de corte pode ser personalizada)
Largura máxima1050mm1650mm2050mm3050mm3550mm
Pressão do cilindro de trabalho0,5–0,8 MPa
Conexão de tubo externoDiâmetro de 14mm
Peso bruto369kg457kg730kg893kg1220kg
Dimensão da embalagem1860x620x990mm2450x620x990mm2860x660x1130mm3940x680x1400mm4630x670x1390mm
Compressor de arCapacidade do reservatório 120L, vazão 720L/min

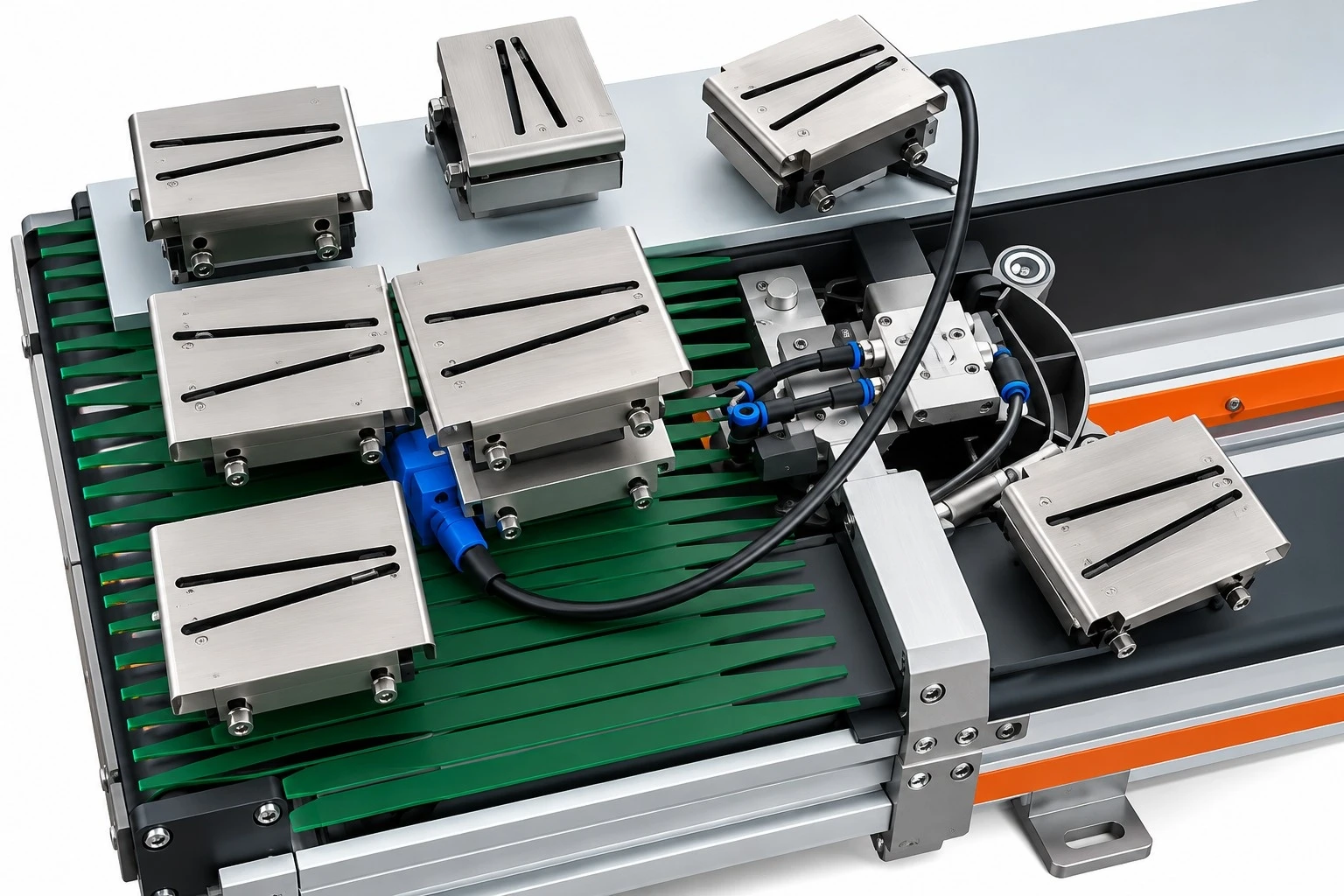

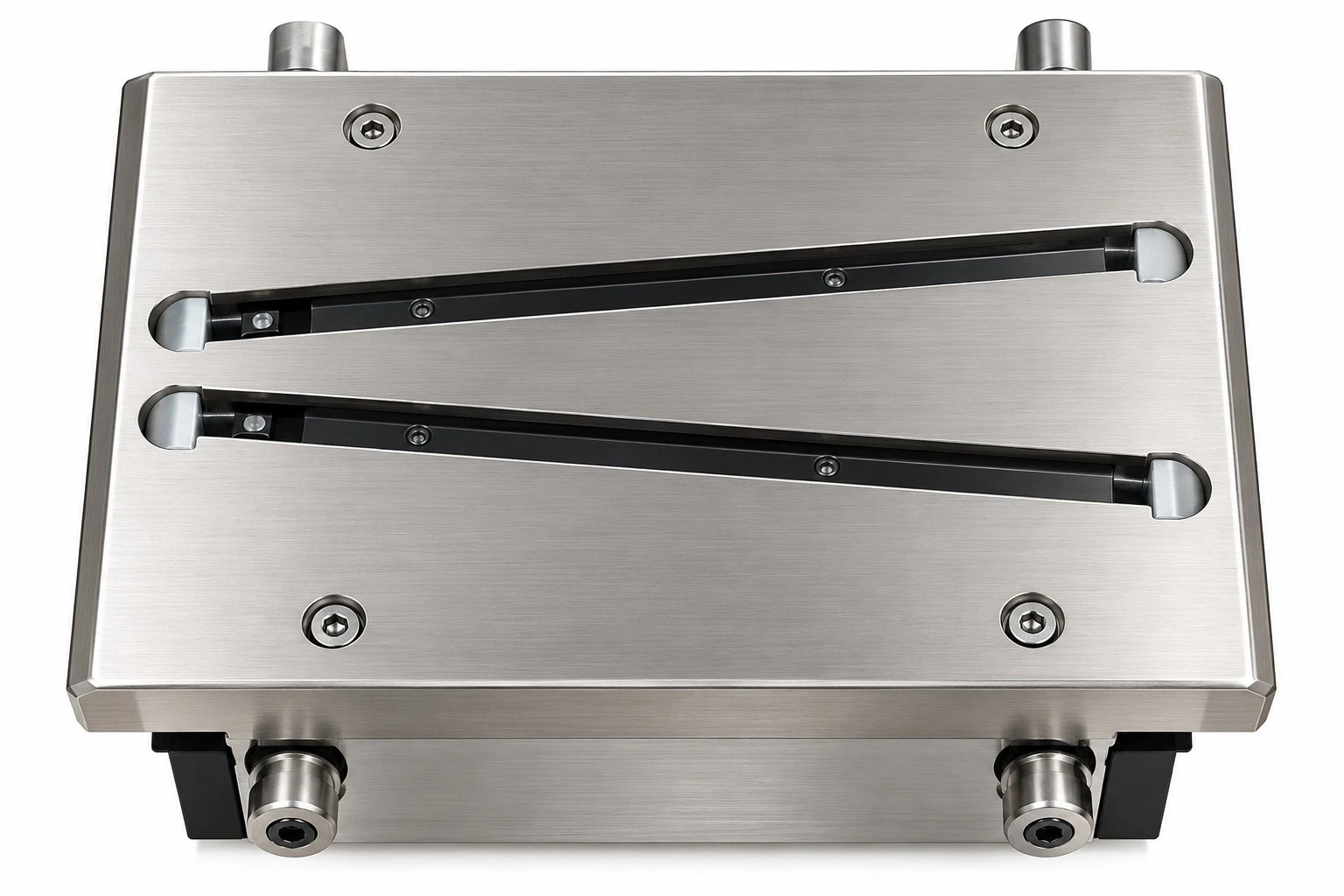

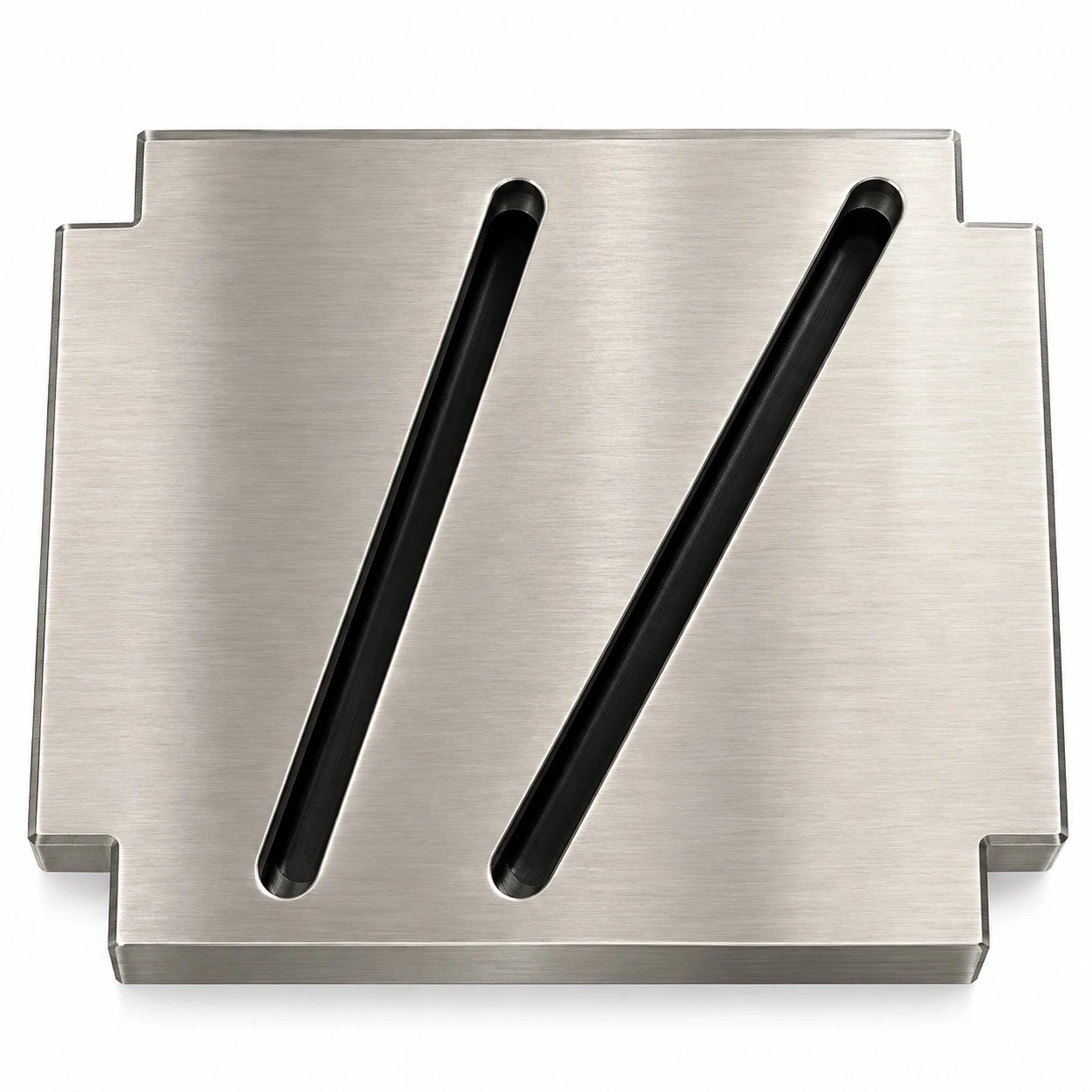

Lâmina de puncionamento personalizada, modelo 1 Lâmina de puncionamento personalizada, modelo 2 Lâmina de puncionamento personalizada, modelo 3

A lâmina de puncionamento pode ser personalizada.

Prensa para Emenda Longitudinal

Prensa de emenda a ar para junta longitudinal de correia transportadora PVC/PU — modelo PA-1500:

  • Máquina projetada para emenda longitudinal de correias PVC/PU.
  • Emenda rápida: combinada com a prensa de resfriamento a ar, o tempo de emenda fica entre 10 e 20 minutos.
  • Sem limite de largura ou comprimento.
Prensa de emenda longitudinal a ar PA-1500
ModeloPA-1500
Comprimento de emenda1500mm
Largura de emenda150mm
Peso do prato superior46kg
Peso do prato inferior49kg
Peso da máquina95kg
Comprimento do corpo da prensa1730mm
Altura do prato superior da prensa250mm
Altura do prato inferior da prensa140mm
Altura da prensa de emenda320mm
Largura do prato superior da prensa230mm
Largura do prato inferior da prensa295mm
Pressão máx. de trabalho da prensa2Bar
Temperatura máxima200°C
Dimensão da máquina2800x950x1850mm
Peso total da máquina1100kg
Potência5KW

*O rack de apoio da correia é opcional.

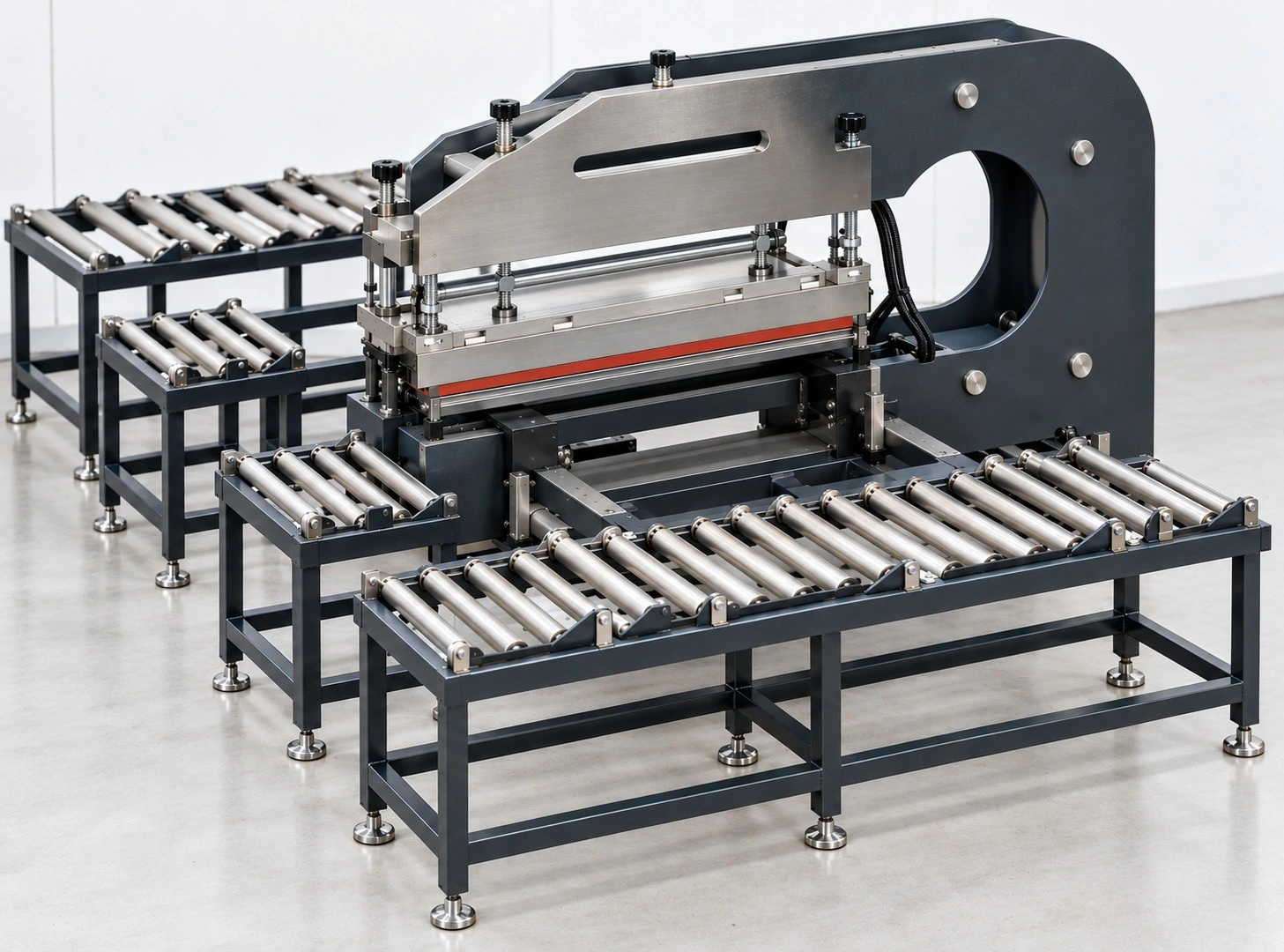

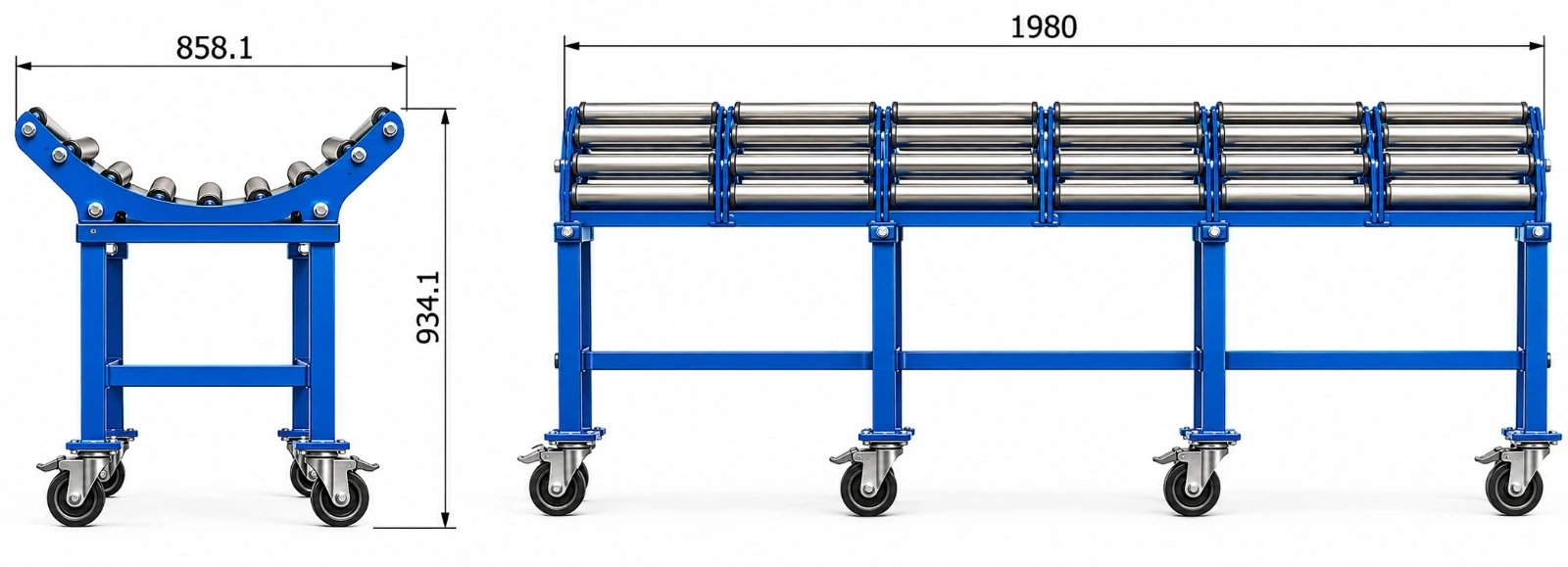

Rack de apoio da correia para emenda longitudinal (opcional)

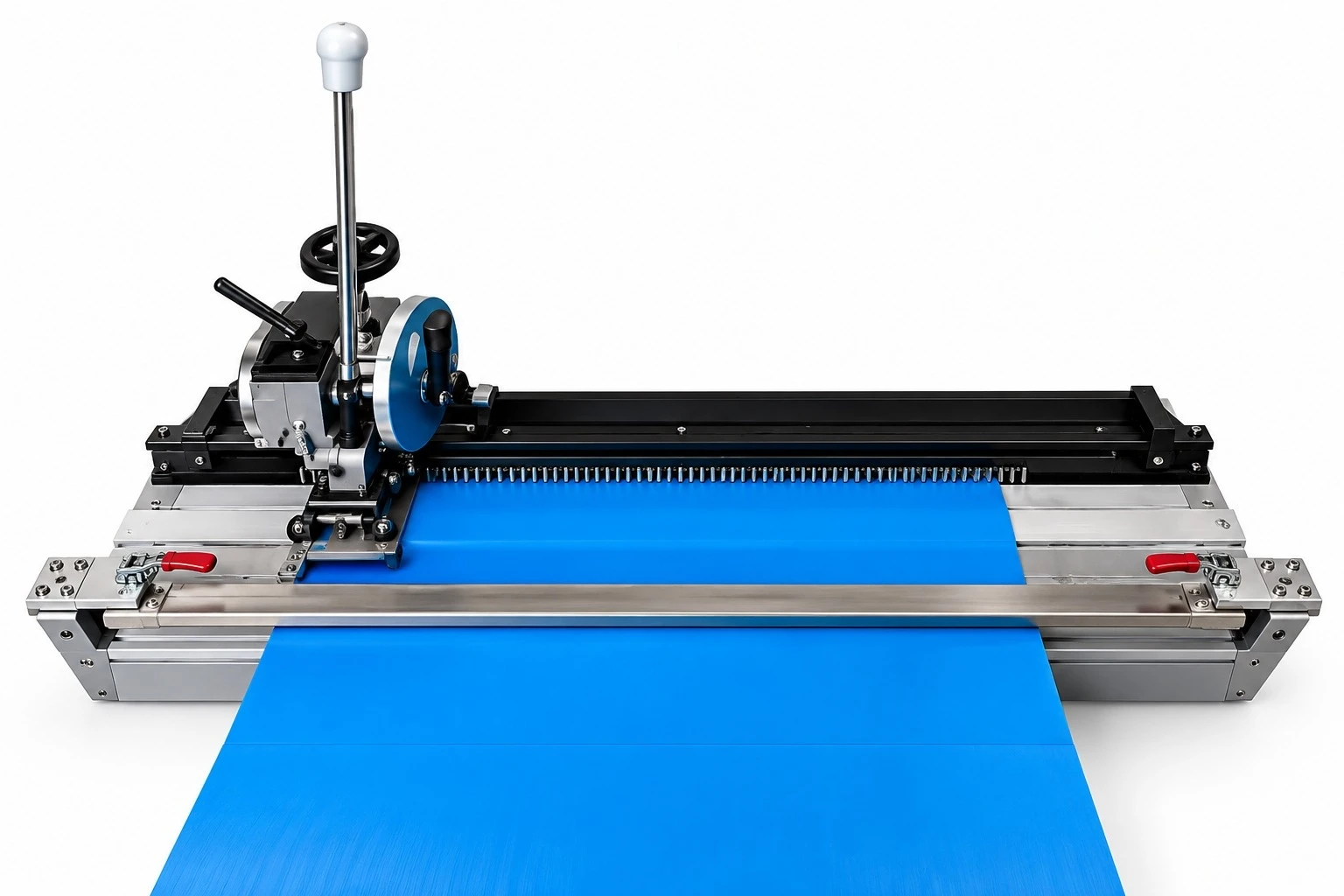

TC200T — puncionador manual de dedos para correias dentadas (timing belt):

  • Elimina a necessidade de retrabalhar correias com cabo de aço após o corte.
  • Realiza cortes precisos em correias com revestimentos especiais.
  • Portátil, manual e de fácil uso.
  • Indicada para cortar correias com até 14mm de espessura.
  • Possui lâminas e tamanhos de lâmina intercambiáveis.
TC200T — puncionador manual de dedos para correias dentadas
Tipo de correiaPVC/PU / Correia de transmissão / Correia dentada
Largura máx. da correia200mm
Espessura máx. da correia14mm
Cabeçote de puncionamento15x120mm (lâmina afiada)
Dimensão da máquina550x240x390mm
Peso líquido22,5kg

Separador de Lonas e Fatiadora

Separador de Lonas SC130 e SB130

Tipo europeu, motor BONFIGLIOLI (SC130) e tipo econômico (SB130) — remove a camada de lona da correia sem danificar o restante da estrutura.

Separador de lonas SC130, motor BONFIGLIOLI Separador de lonas SB130, versão econômica

Opções

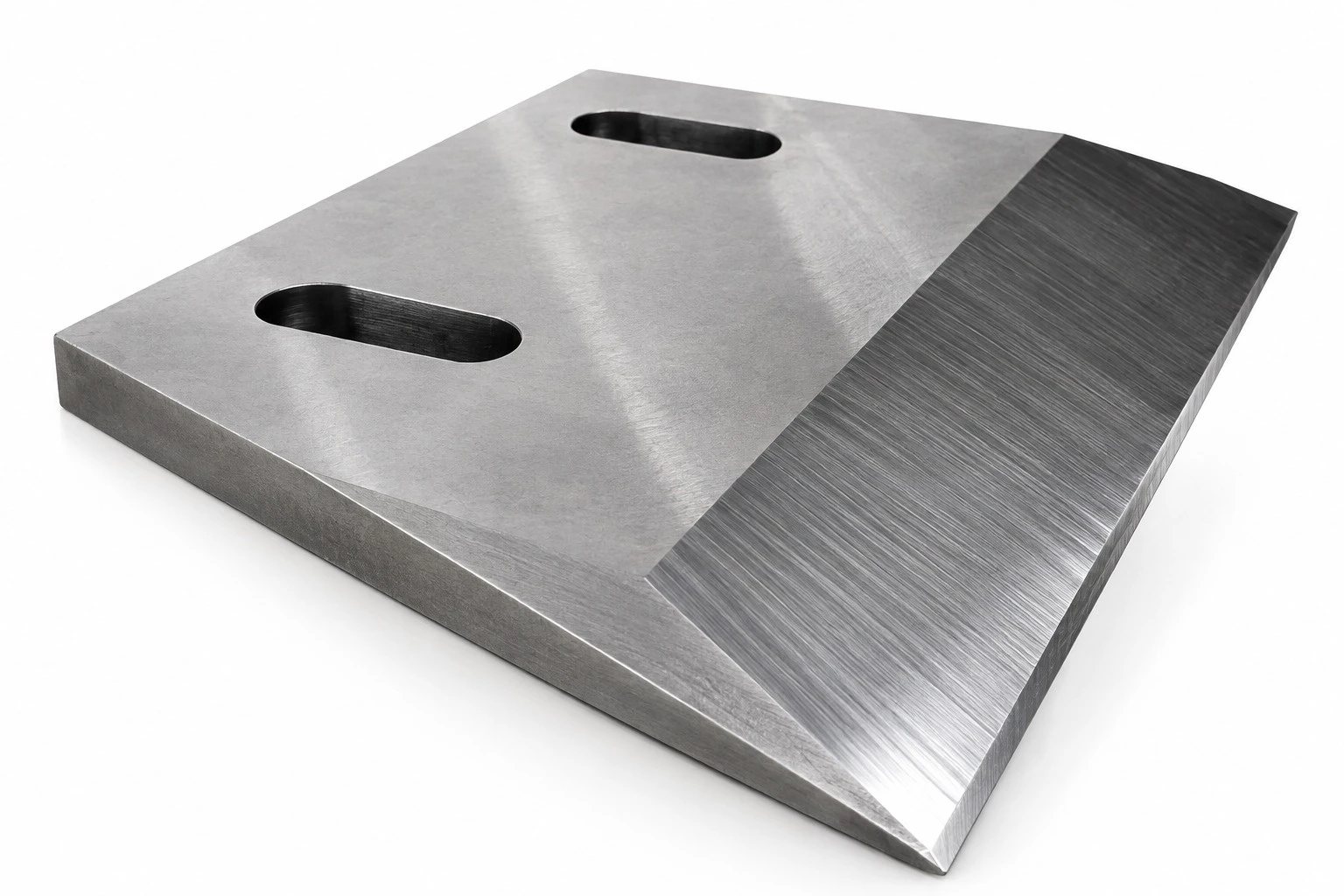

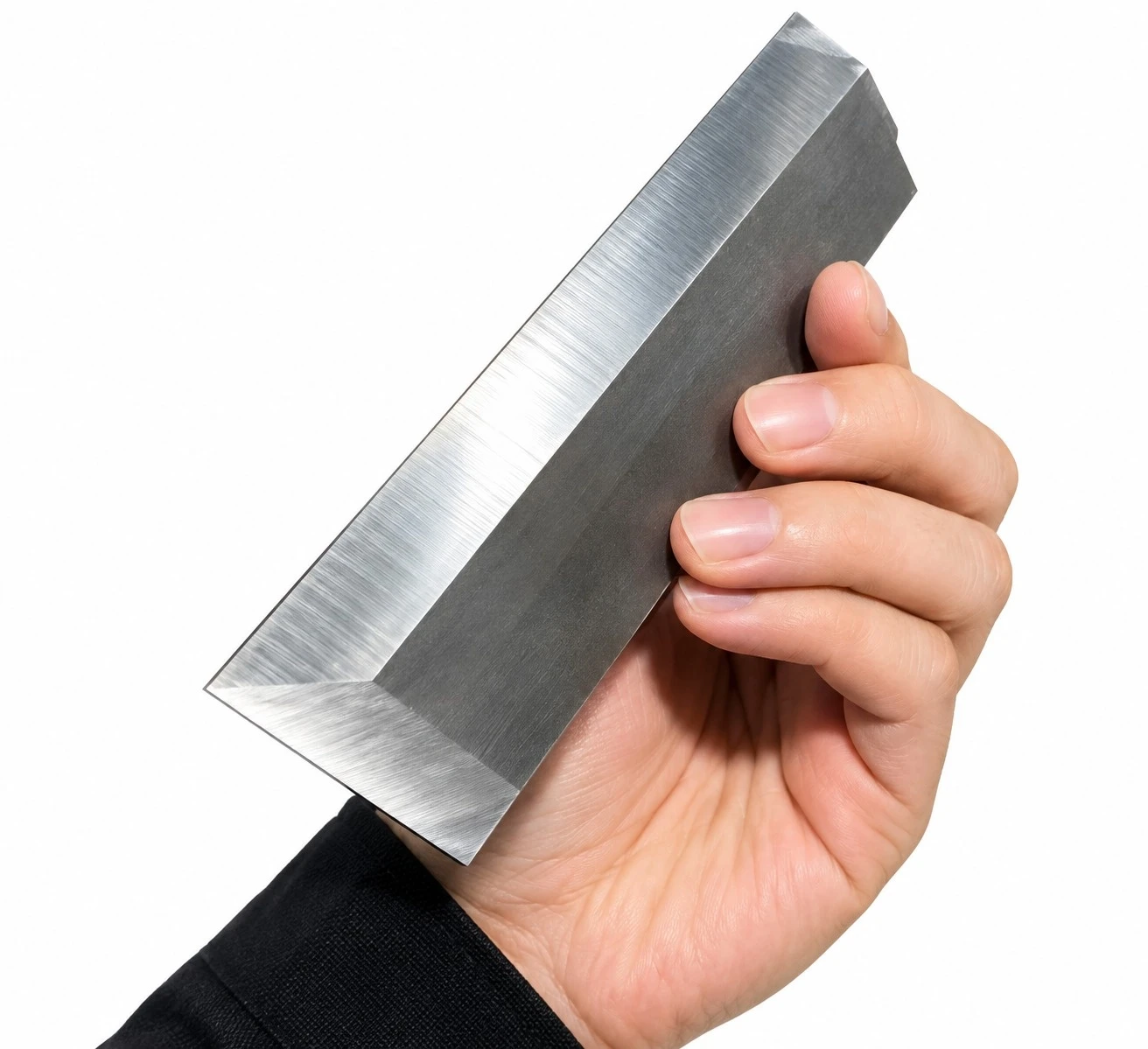

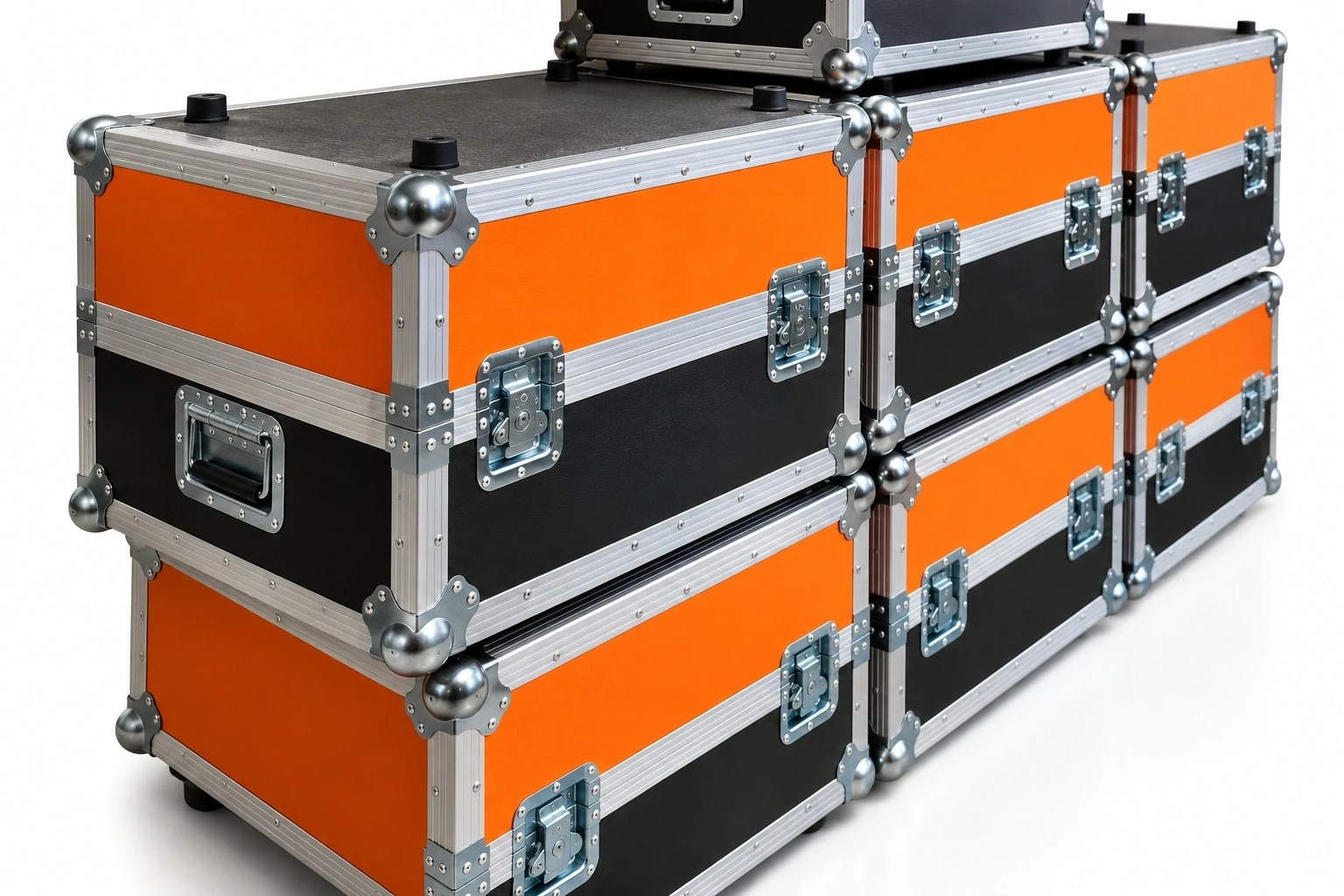

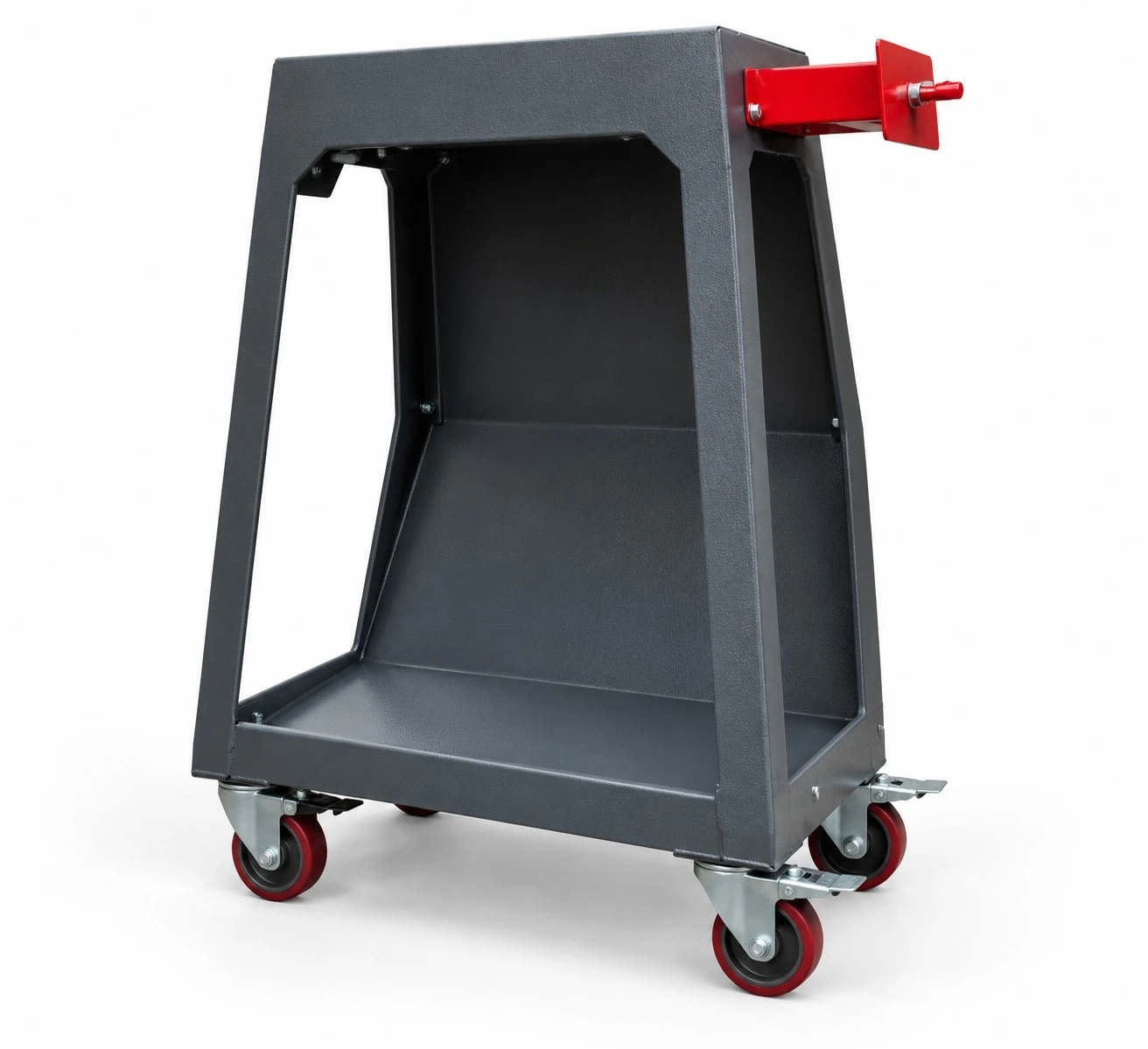

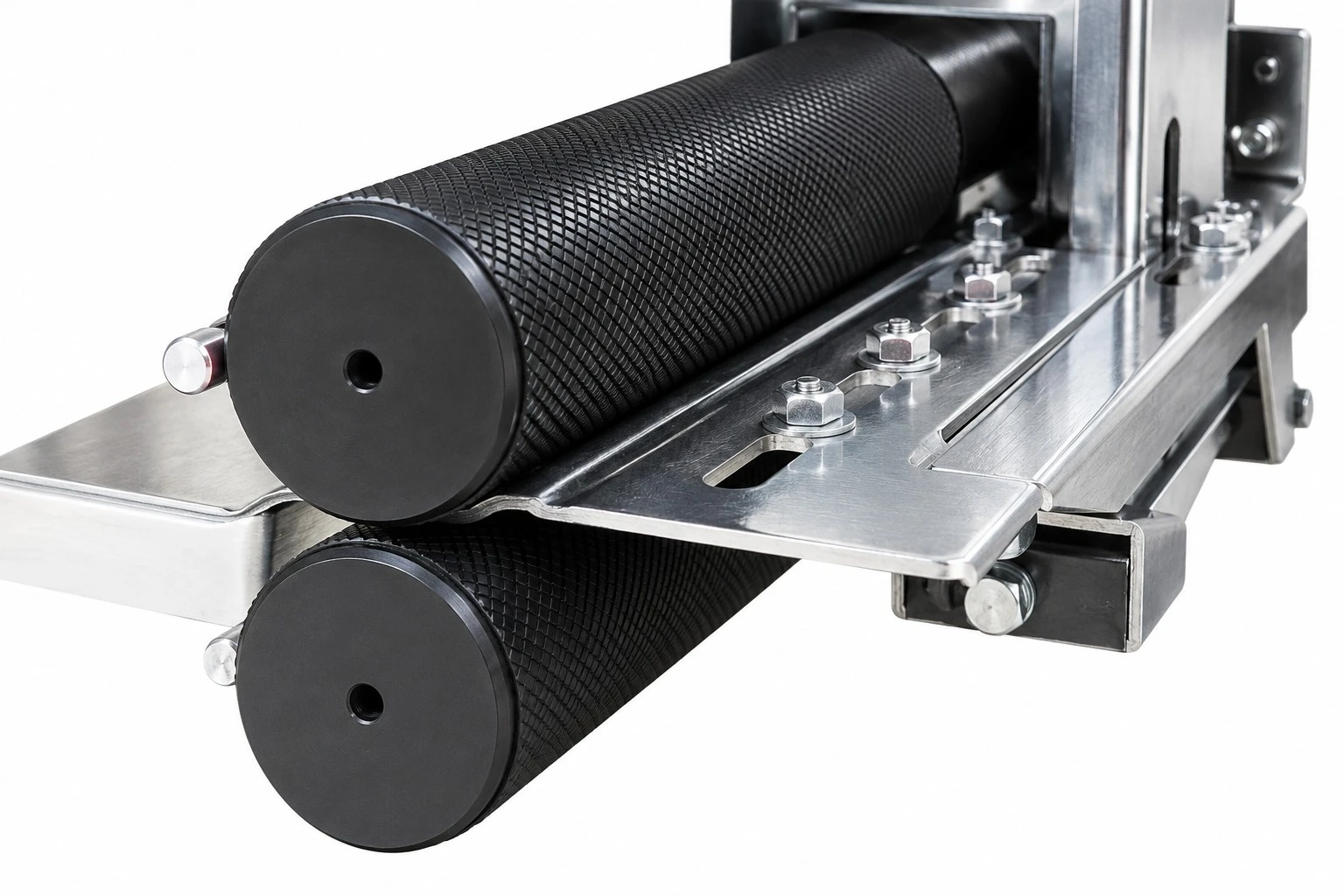

Suporte (Stand) — acessório opcional do SC130 Maleta (Flight Case) — acessório opcional do SC130 Lâmina — acessório opcional do SC130 Cortador de degrau (Step Cutter) — acessório opcional do SC130 Lâmina — acessório opcional do SB130 Rolete (Roller) — acessório opcional do SB130
EspecificaçãoSC130SB130
MínimoMáximoMínimoMáximo
Largura de separação40mm130mm40mm130mm
Espessura de separação — parte superior0,35mm8mm0,5mm8mm
Espessura de separação — parte inferior0,35mm5mm0,5mm5mm
Espessura máx. da correia—10mm—10mm
Potência370W750W
Tensão220V / 380V

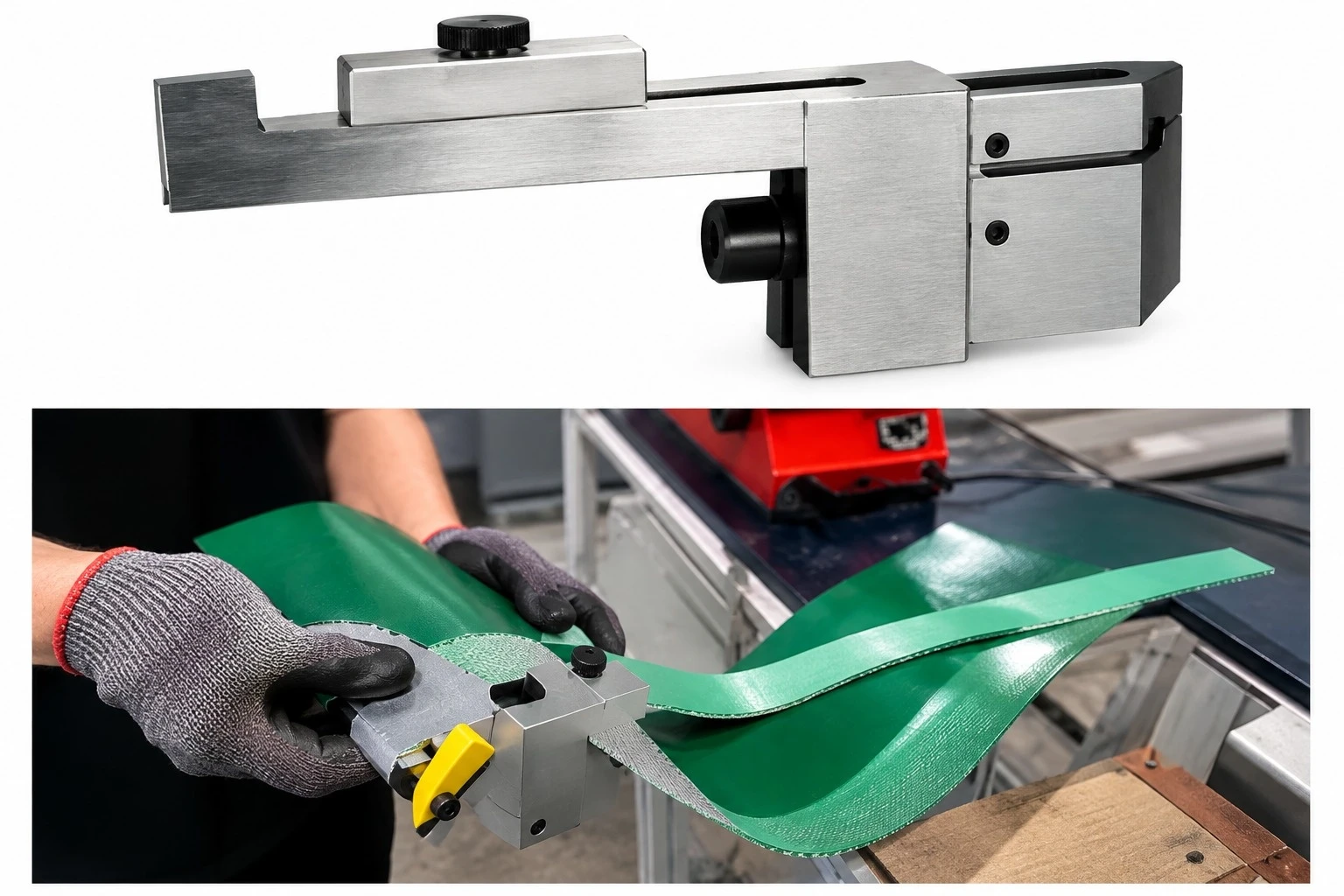

Acessórios opcionaisSuporte / Maleta (Flight Case) / Lâmina / Cortador de degrauLâmina / Rolete
Peso da máquina52kg46kg
Peso bruto66kg76kg
Dimensão da embalagem720x550x500mm710x620x480mm

Fatiadora de Correias PVC/PU sem Rebobinadeira CA2000-3200

Corta a correia longitudinalmente em larguras menores.

Fatiadora sem rebobinadeira CA2000-3200

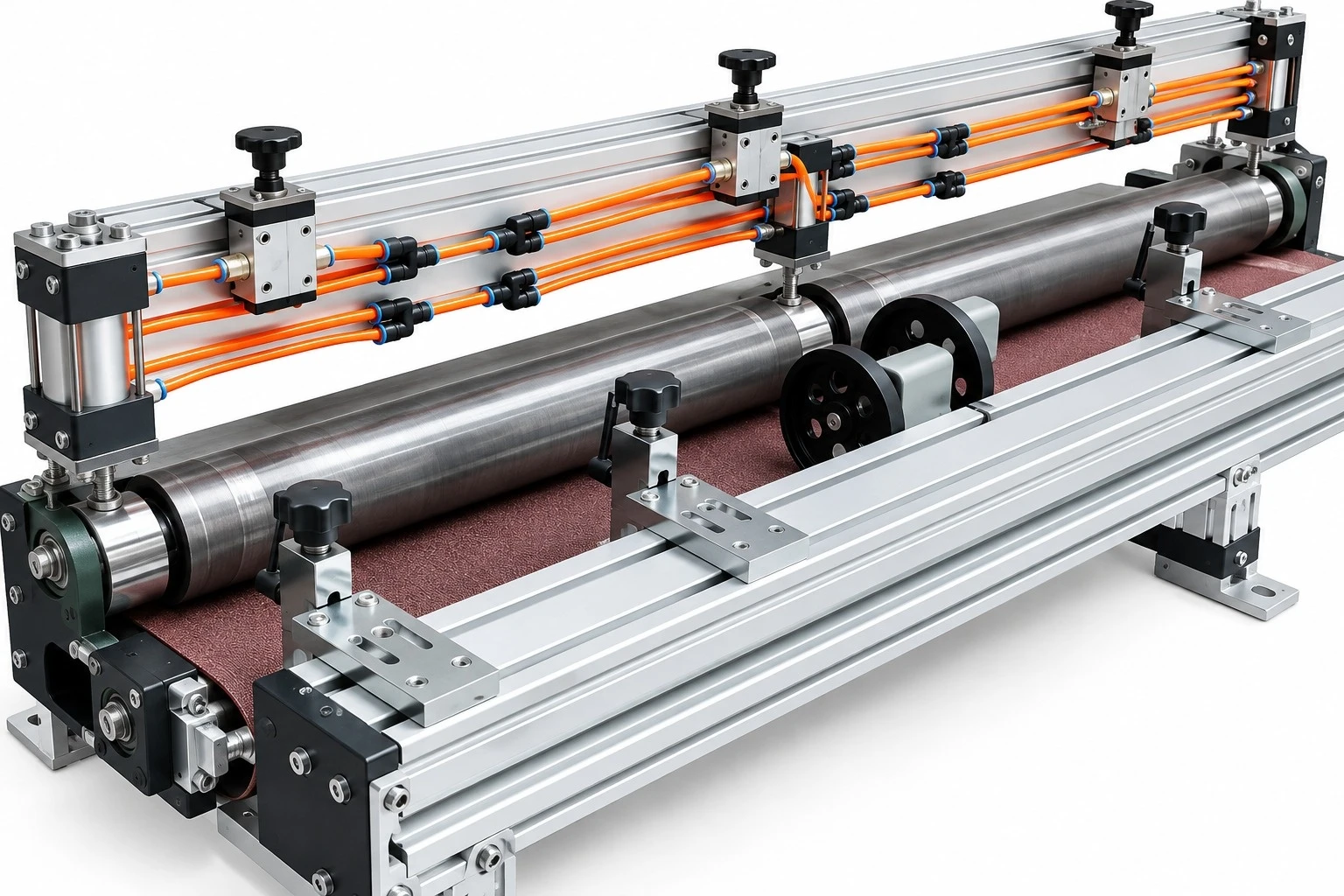

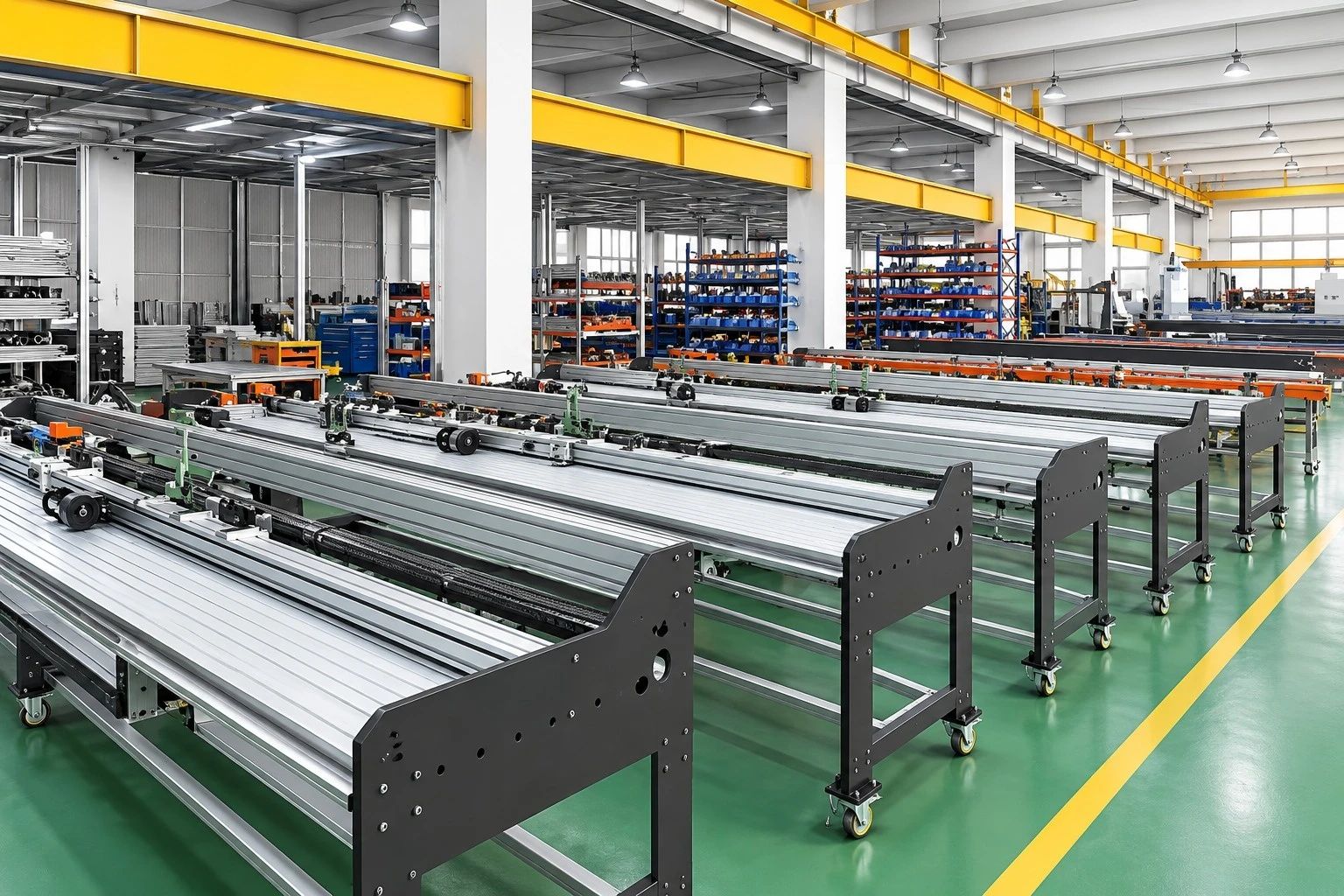

Fatiadora CA2000-3200 na linha de produção da fábrica Detalhe dos rolos e lâminas da fatiadora CA2000-3200 na fábrica
ModeloCA2000CA3200
Dimensão da máquina2480x1070x1020mm3500x1070x1020mm
Espessura máx. da correia10mm
Quantidade de lâminas5 unid.
Largura da mesa de trabalho380mm
Peso da máquina420kg640kg
Peso de embalagem470kg720kg
Dimensão de embalagem2670x1100x1420mm3690x1100x1420mm
Potência0,75KW
Velocidade máx. de trabalho47 rotações/min
Largura máx. da correia2000mm3200mm

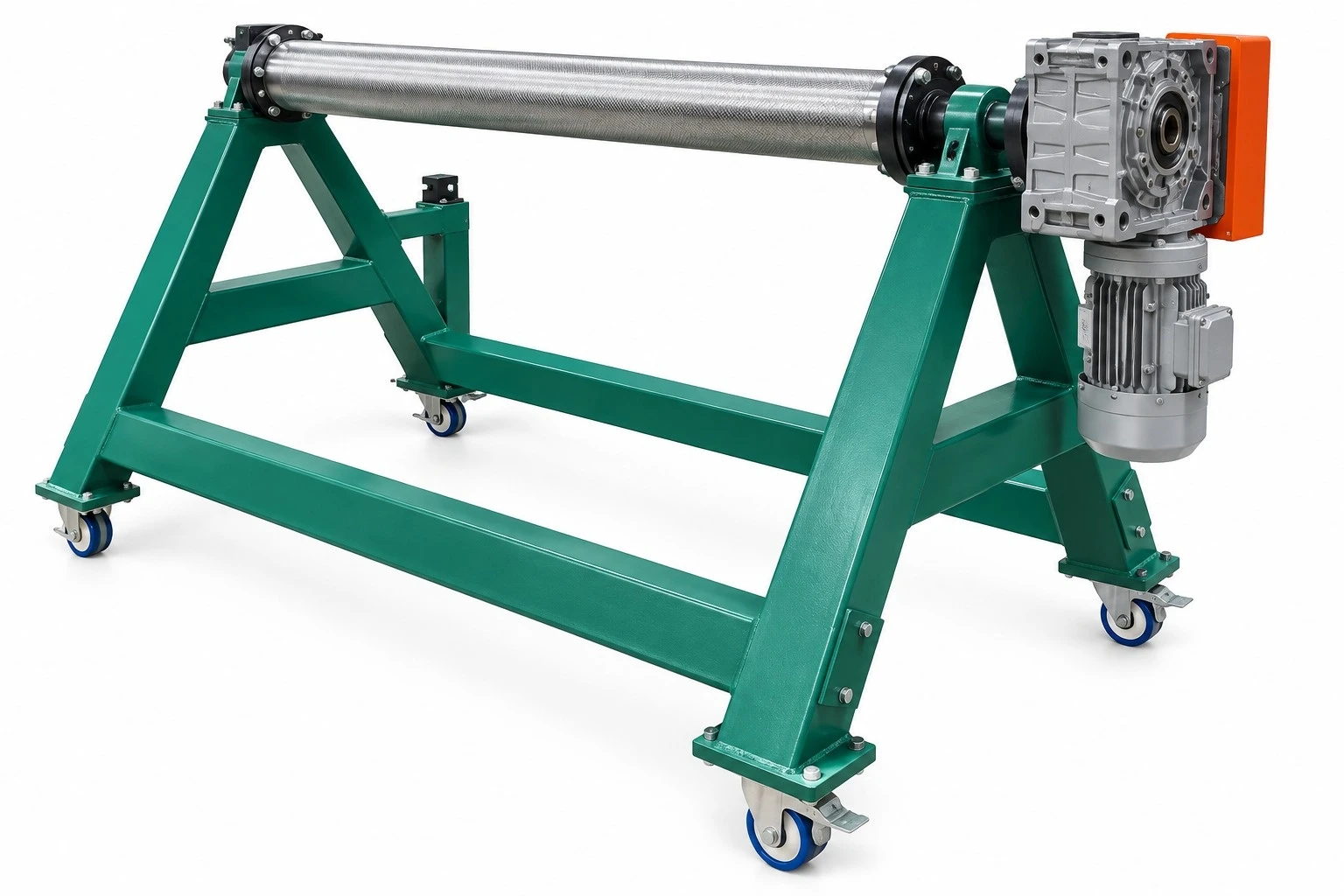

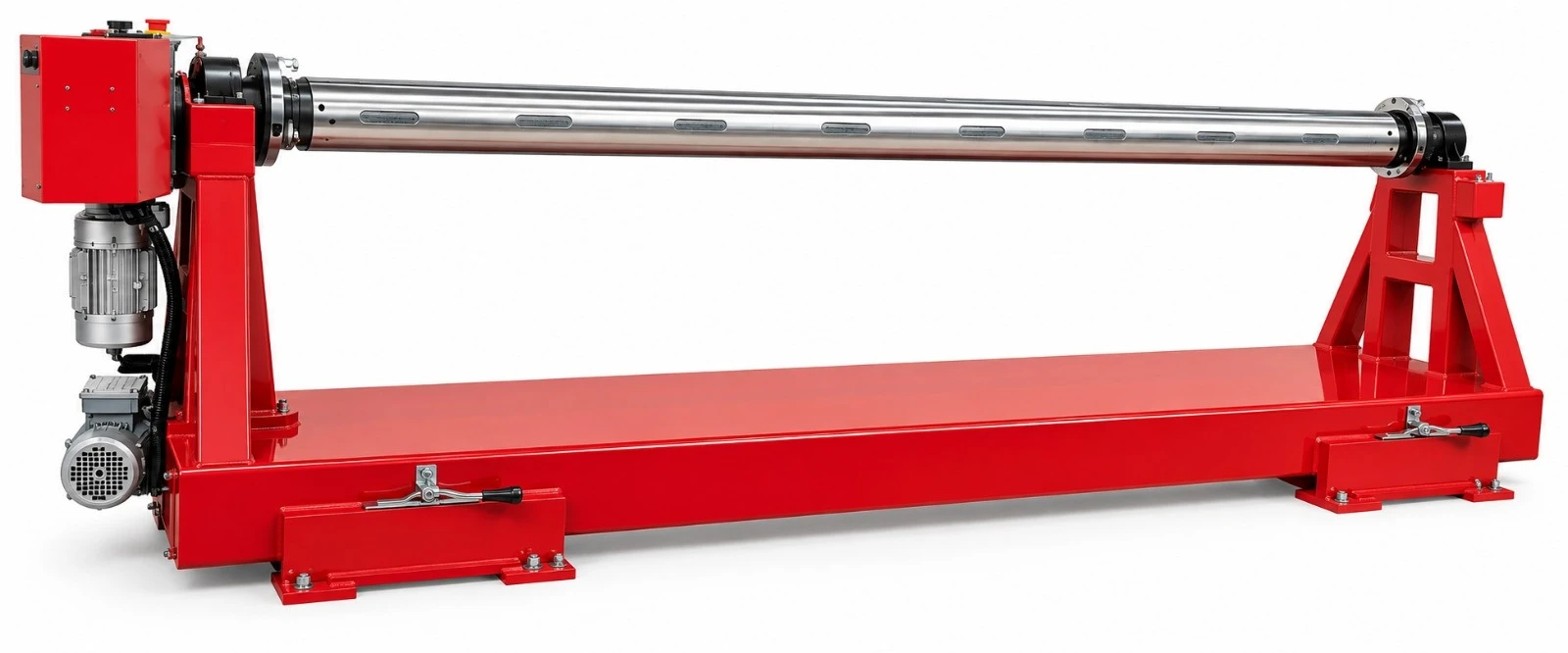

Rebobinadeira de Correias CAW2000-3500W

  • Rebobinadeira padrão suporta rolo de até 1000kg e 1000mm de diâmetro — pode ser personalizada sob solicitação.
  • Tensão de trabalho: 380V trifásico.
  • Rebobinadeira padrão equipada com eixo quadrado de 70x70mm. *Opcional: eixo quadrado de 70-110mm, furo redondo de 70-150mm de diâmetro.

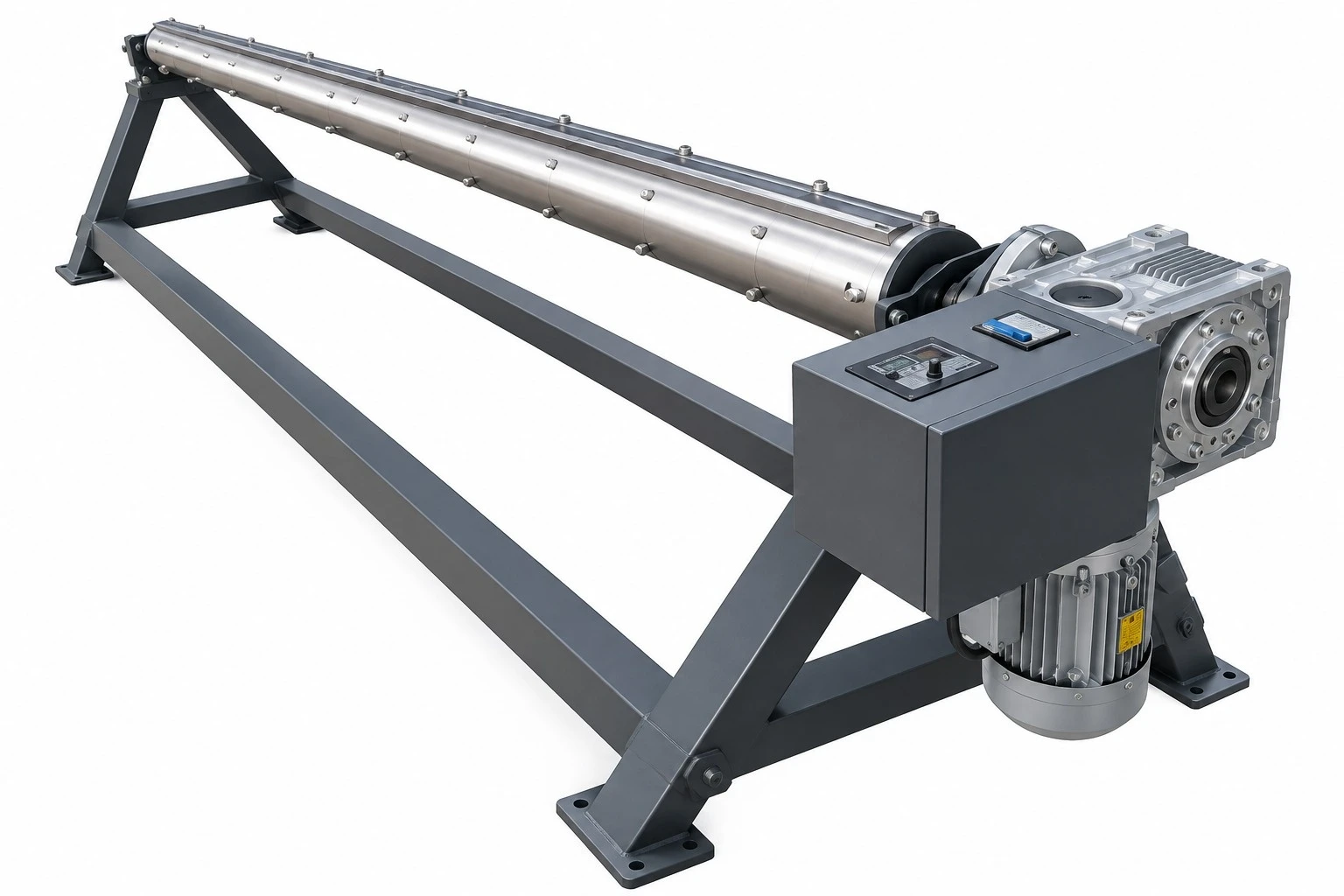

Diagrama esquemático da rebobinadeira de correias CAW2000-3500W Rebobinadeira de correias CAW2000-3500W, estrutura verde com motor Rebobinadeira de correias CAW2000-3500W, vista lateral em operação
EspecificaçãoCAW2000CAW3200CAW3500
Largura da correia2000mm3200mm3500mm
Tensão220V / 380V
Diâmetro máx. da correia1200mm (ou sob solicitação)
Capacidade máx. de carga1300kg1700kg1700kg
Potência0,75KW1,1KW1,1KW

Rack com Roletes para Rolos de Correia PVC/PU

A World Prime Services fornece racks para rolos de material de correia transportadora, sob medida para o seu negócio — praticamente qualquer configuração é possível.

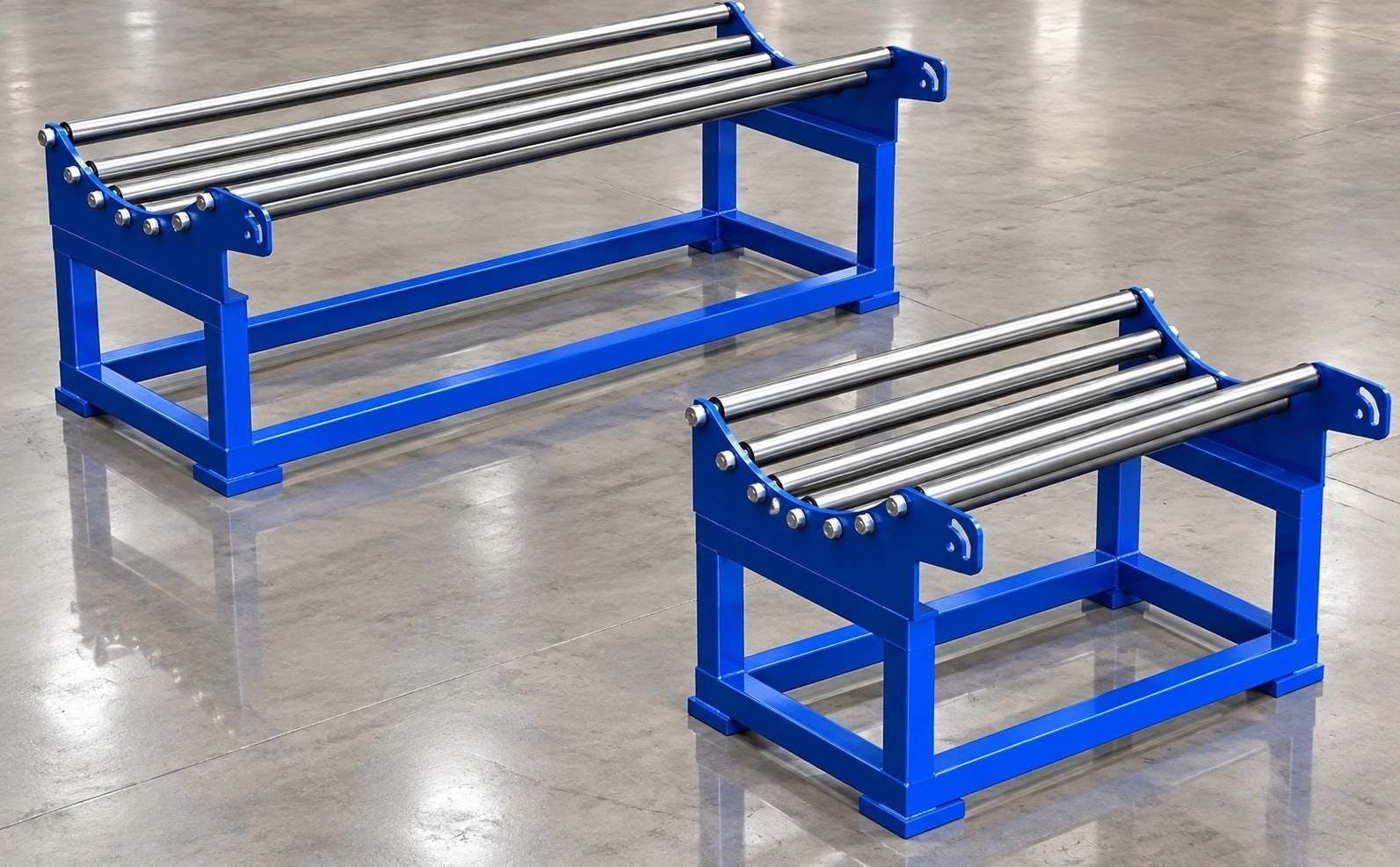

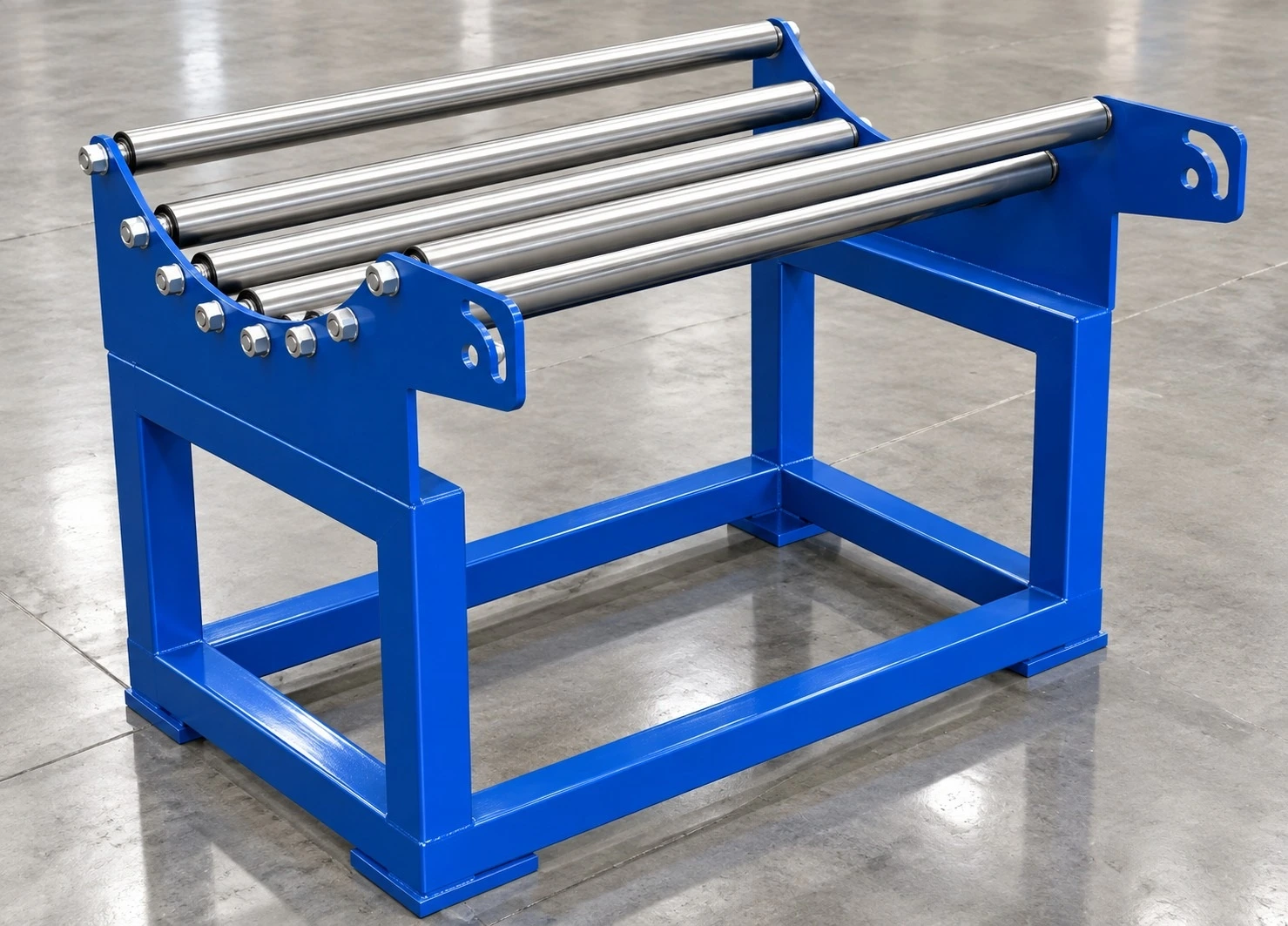

Rack com roletes para rolos de correia, renderização 1 Rack com roletes para rolos de correia, renderização com dois tamanhos Rack com roletes, vista frontal em render
Racks com roletes verde e azul prontos na fábrica Desenho técnico com as dimensões do rack de roletes

Fatiadora com Rebobinadeira CA2000H-3000H

Combina corte longitudinal e rebobinamento em uma única máquina — a fatiadora da World Prime Services é projetada para o corte longitudinal de correias de PVC, PU e borracha, com diâmetro máximo de correia de 1800mm e peso admissível de 1500-2000kg, para larguras de trabalho de 2000mm e 3200mm.

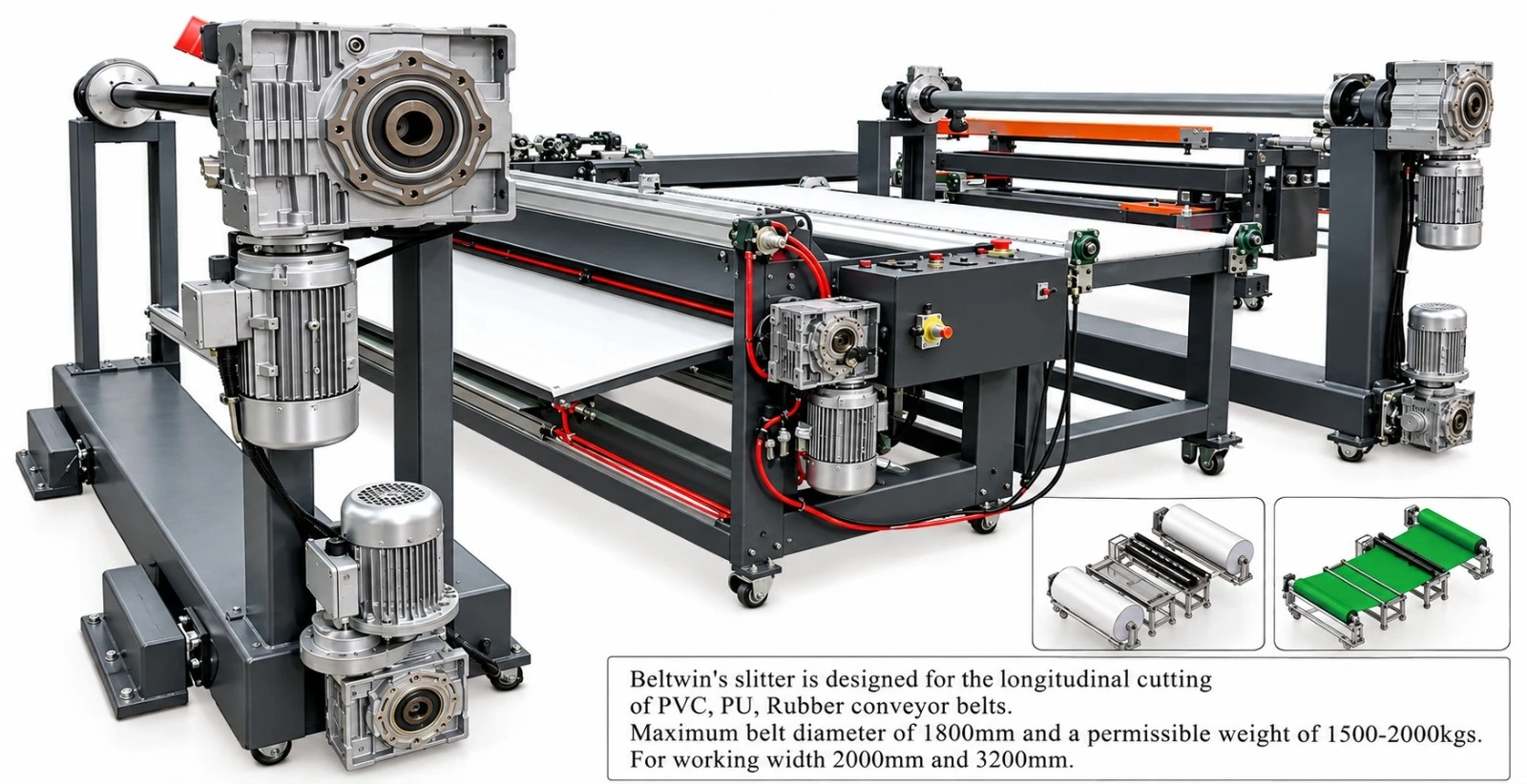

Fatiadora com rebobinadeira CA2000H-3000H, vista geral da linha

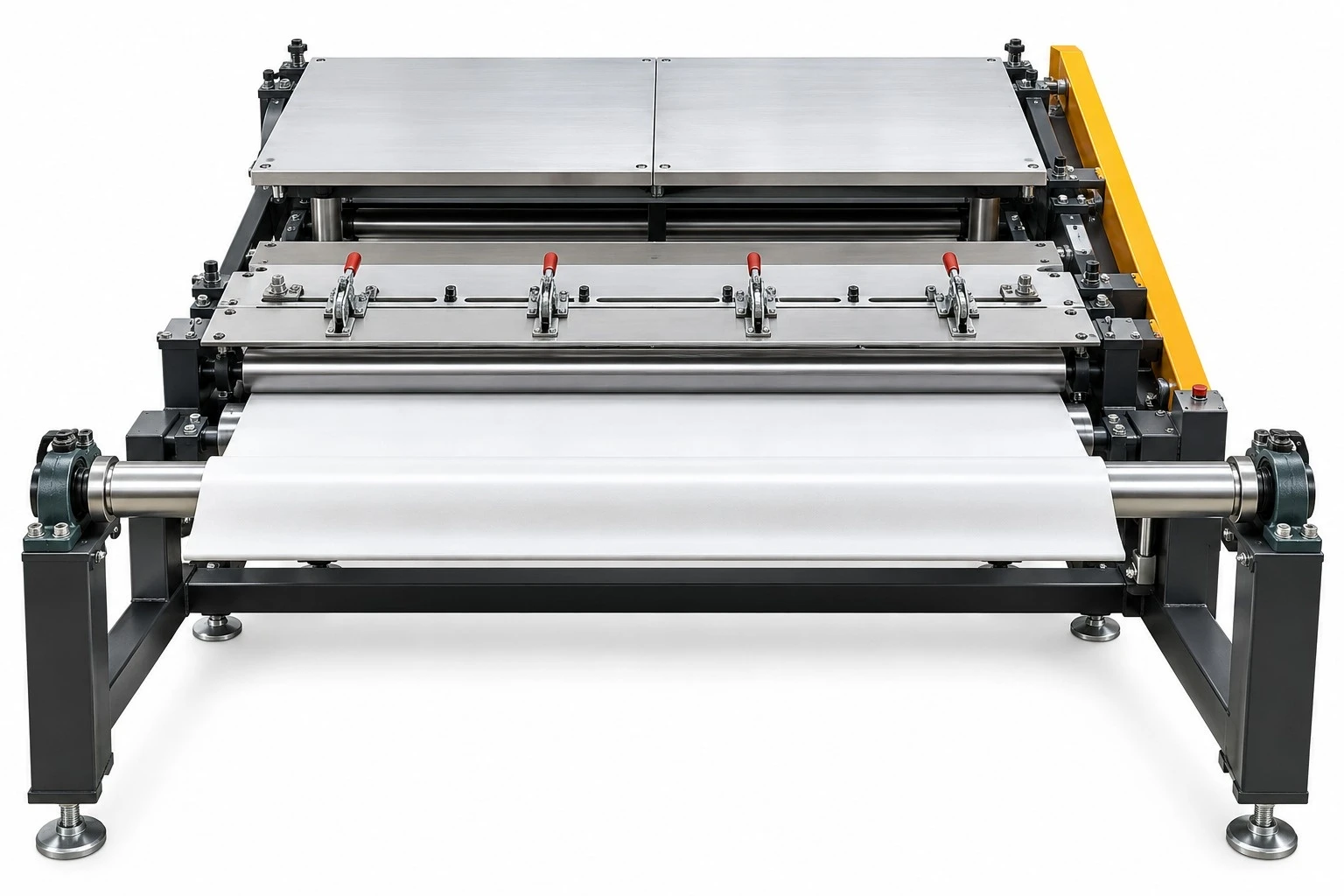

Painel de controle Correção elétrica Mesa de trabalho Dispositivo de proteção

Especificações

  • Aumenta a potência do motor das rebobinadeiras, facilitando o corte de correias transportadoras.

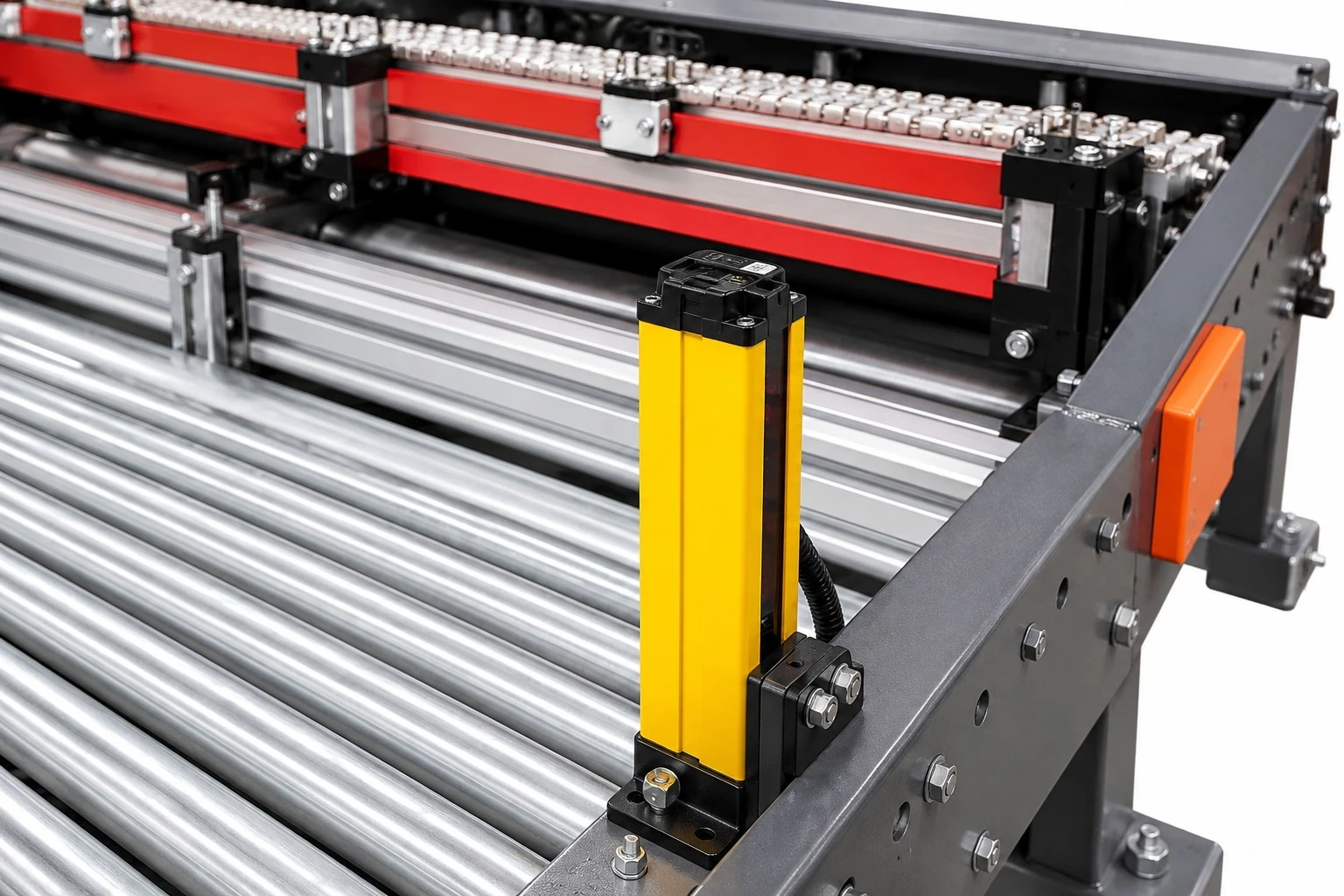

  • Dispositivos de proteção para as mãos, como 6 botões de parada de emergência e sensor a laser anticorte.
  • Material e espessura da estrutura metálica melhorados, para aumentar a capacidade de carga.
  • Eixos pneumáticos adicionados às rebobinadeiras, adequados a roletes circulares.

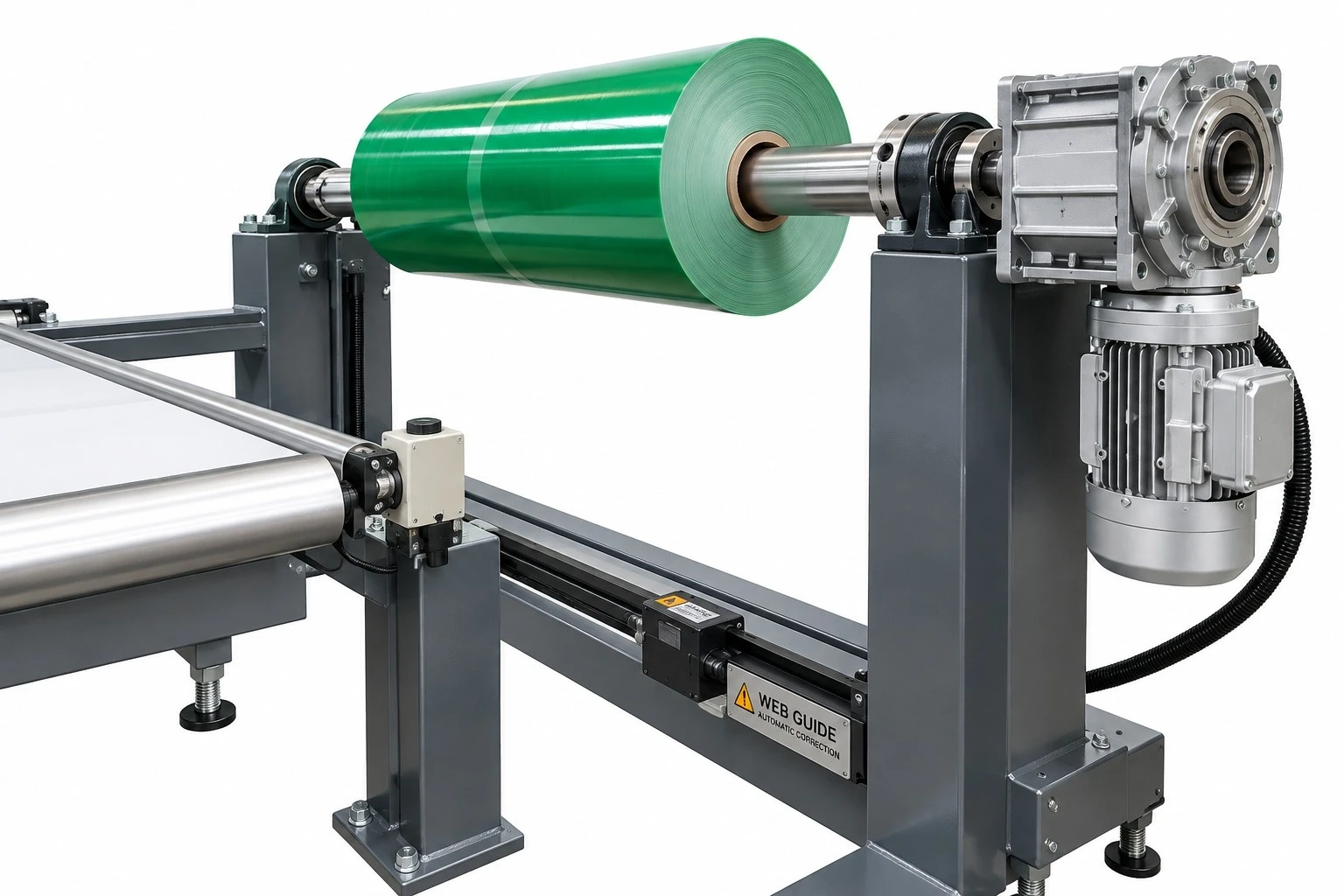

  • Sistema de correção elétrica em ambas as rebobinadeiras, que move as rebobinadeiras para a esquerda/direita para manter a correia reta.
  • Inclui mesa de trabalho da correia.
  • Inclui painel de controle para a parte de corte — as duas rebobinadeiras permitem ajustar facilmente a velocidade de cada parte.
EspecificaçãoCA2000HCA3000H
Largura da correia2000mm3000mm
Potência da fatiadora0,75KW
Potência da rebobinadeira0,75KW2,2KW
Capacidade de carga da rebobinadeira1000-1500kg1500-2000kg
Diâmetro máx. do rolo1000mm1200mm
Dimensões da mesa de trabalho2000x1000mm3000x1000mm
Velocidade47 rotações/min

Rebobinadeira de 6t e Fatiadora de Lâmina Circular

Rebobinadeira de correias de alta capacidade, 6 toneladas — CAW2000H:

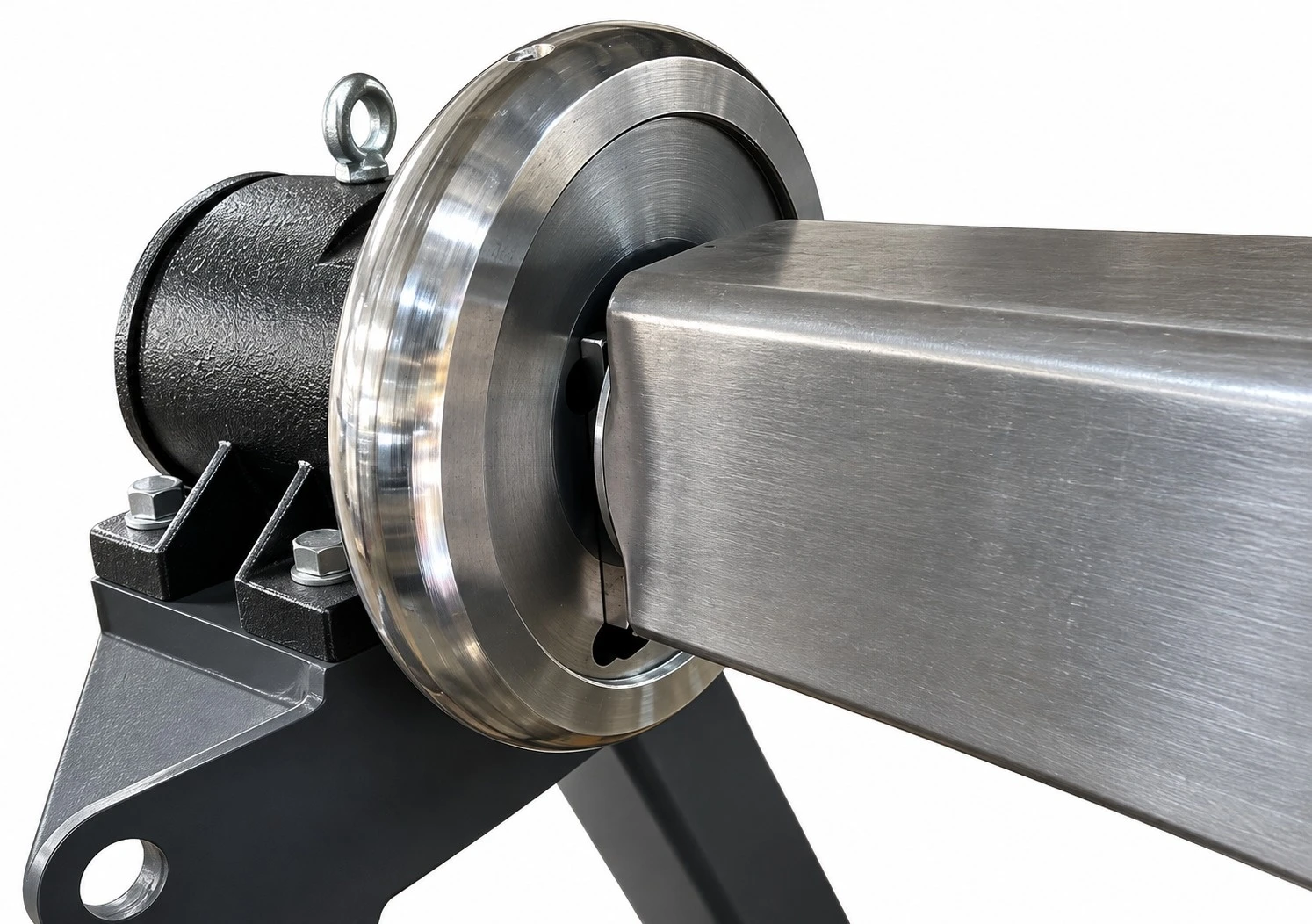

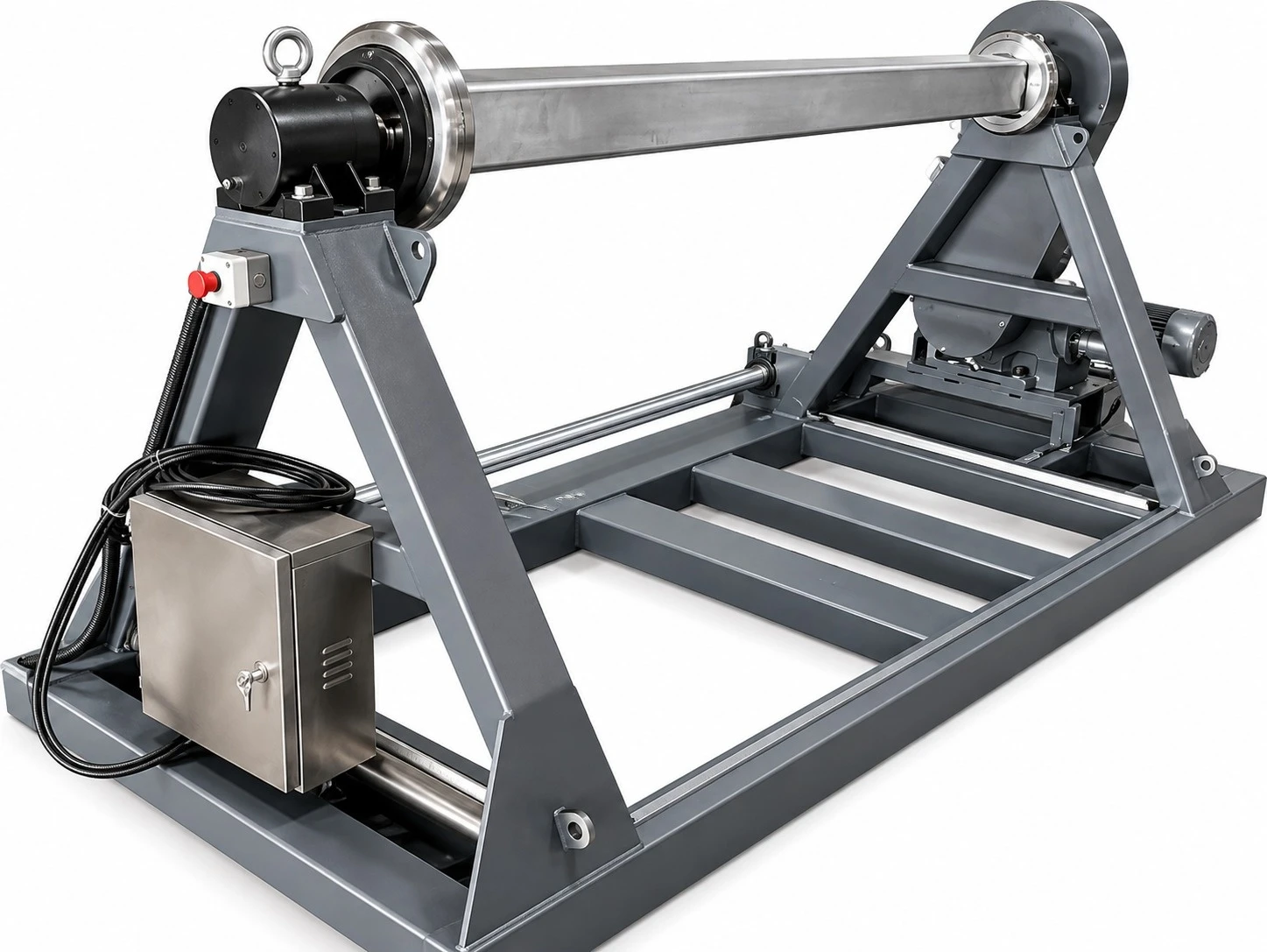

Detalhe do eixo e mancal da rebobinadeira CAW2000H Rebobinadeira CAW2000H instalada na fábrica, vista geral da estrutura
Dimensão da máquina3510x1800x1700mm
Potência5,5KW
Tensão380V
Largura máx. da correia2000mm (outros tamanhos também disponíveis)
Diâmetro máx. do rolo de correia2200mm
Torque de saída5700 Nm
Velocidade máxima4,4 RPM
Capacidade máx. de carga6 toneladas
Tamanho do eixo quadrado150x150mm ou outros tamanhos disponíveis

Fatiadora de correias com lâminas circulares CB600-1200 — corte de precisão:

Fatiadora de lâminas circulares CB600-1200

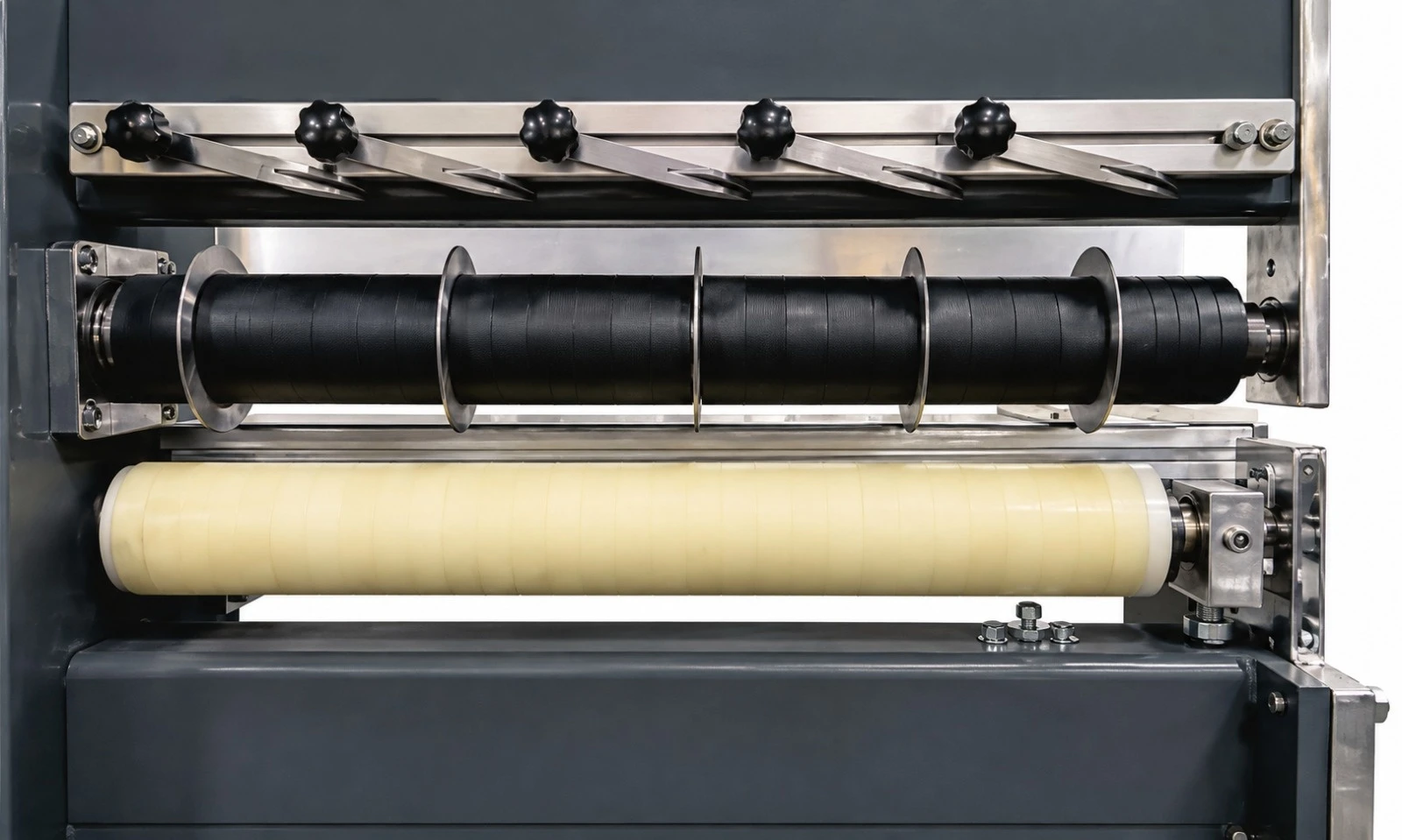

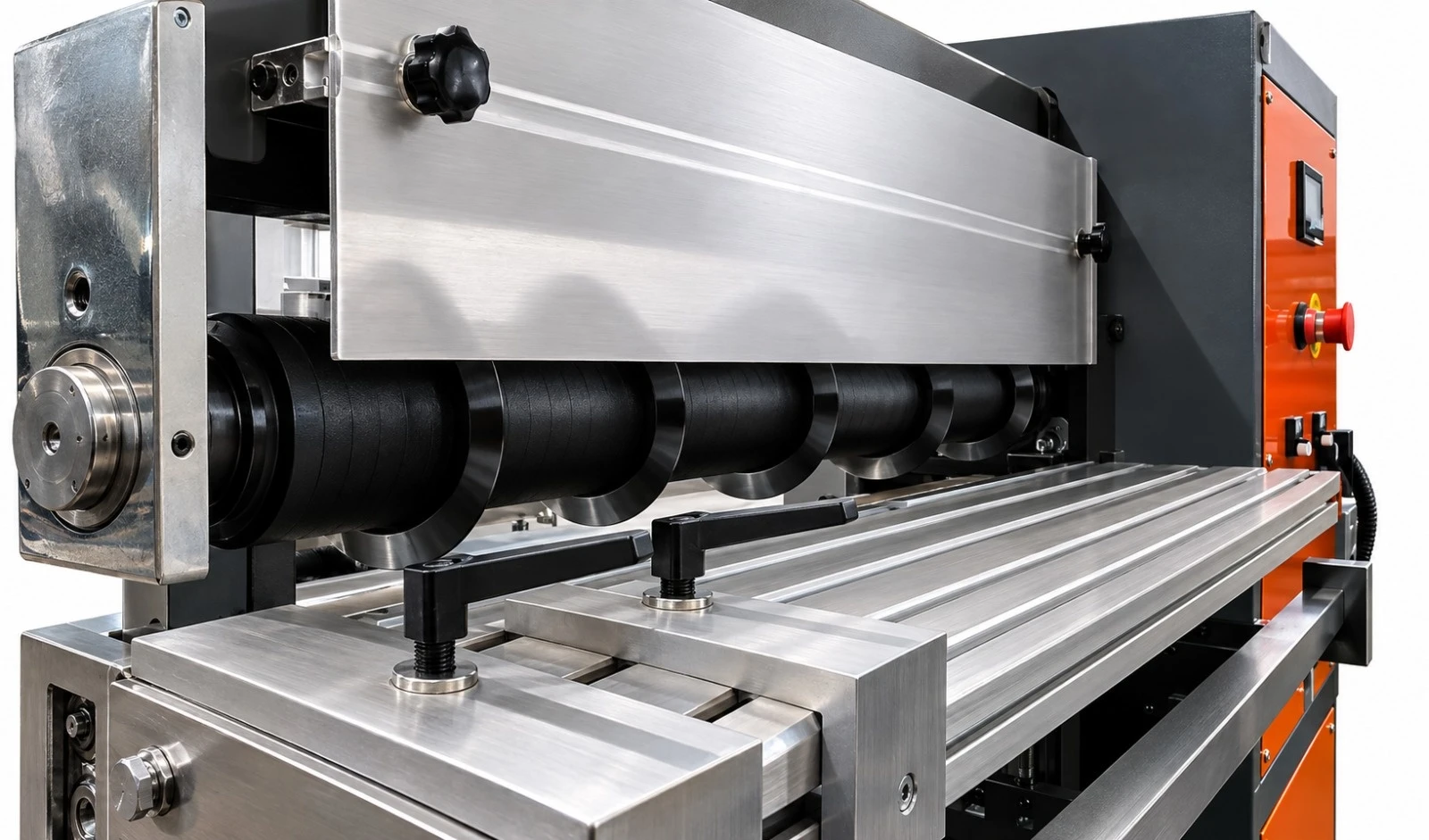

Detalhe da lâmina circular em operação Detalhe do sistema de corte
EspecificaçãoCA600CA1200
Dimensão da máquina1300x620x1180mm1900x620x1180mm
Largura da área de trabalho600mm1200mm
Espessura máx. da correia10mm10mm
Comprimento mín. da correia1000mm1000mm
Largura mín. de corte3mm3mm
Acessórios padrão5 lâminas, permitem ajustar a largura de corte
Tensão220V/380V
Potência0,93KW
VelocidadeAjustável
Peso líquido260kg290kg
Peso bruto301kg345kg
Dimensão da embalagem1420x710x1360mm1960x710x1360mm

Soldadora de Guias e Abas Laterais

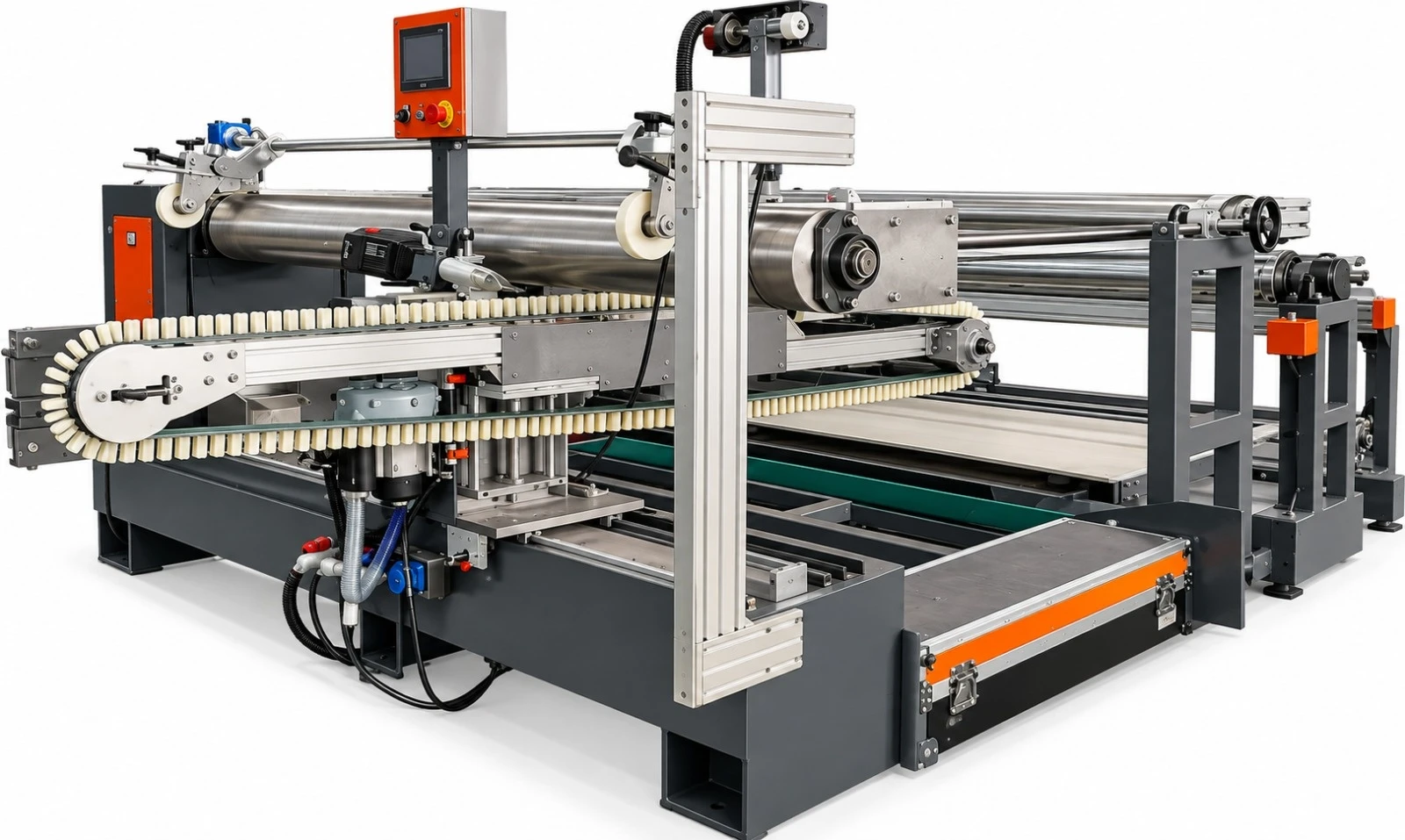

Soldadora de guias/abas laterais QB2000S-3000S:

Soldadora de guias/abas laterais QB2000S-3000S em operação na fábrica
Potência12KW
Tensão recomendada380V trifásico
Altura máx. de onda da aba lateral60mm
Altura máx. da aba lateral100mm
Velocidade máxima4,7 m/min
Circunferência mín. da correia2000mm
Comprimento do trilhoGeralmente em múltiplos de 3
Dimensão da máquina3000x2500x1750mm
Dispositivo de guia padrão2 conjuntos
Dispositivo de aba lateral padrão1 conjunto
Rack de tensionamento padrão1 unidade
Rack de apoio da correia padrão1 conjunto
Motor de tensionamento padrão1 unidade
Pistola de aquecimento para guiaWELDY 1,6KW x 2 conjuntos
Pistola de aquecimento para aba lateralLHS 41L SYSTEM400 4,4KW, bico 70x10
SopradorROBUST 3x230V / 400V

Soldadora de guias QB1000-1500:

Soldadora de guias QB1000-1500, com painel de controle laranja
ModeloQB1000QB1200QB1500
Largura da correia1000mm1200mm1500mm
Potência0,55KW
Velocidade máx. de operação4m/min
Tensão220V / 380V / personalizável
Roda-guia padrão8*5+10*6
Roda-guia opcional17*11, 22*14 ou sob solicitação
Suporte da pistola de aquecimento1 conjunto1 conjunto2 conjuntos
Acessório opcionalPistola de aquecimento 1600W / Cabeçote de retífica / Suporte da pistola / Roda-guia
Dimensão da embalagem2210x965x1575mm3120x970x1570mm2280x810x1230mm
Peso bruto295kg343kg470kg

Nova soldadora de guias QB1300H-2000H — versão reforçada:

Nova soldadora de guias QB1300H-2000H
ModeloQB1300HQB2000H
Espessura da correia10mm
Comprimento mín. sem-fim2000mm
Velocidade máx. de operação0,2m/s
Tensão220V / 380V / personalizável
Potência da máquina0,85KW
Pistola de aquecimentoWeldy 1,6KW
Dispositivo de retífica da correia2 unid.
Dispositivo de cola da correia2 unid.
Rodas-guia(6*4 / 8*5 / 10*6 / 13*8 / 17*11 / 22*14) x 2 conjuntos
Dimensão da máquina2120x845x1335mm2890x845x1335mm
Dimensão da embalagem2210x965x1575mm3120x970x1570mm
Peso bruto626kg1087kg

Soldadora de vedação de borda de correia (Belt Edge Sealing) QD1200-1500:

Soldadora de vedação de borda de correia QD1200-1500
ModeloQD1200QD1500
Potência1,6KW2KW
Tempo de vedação3,5–5min
Espessura mín. da correia0,8mm
Espessura máx. da correia5mm
ResfriamentoA ar
Tamanho de efeito (espessura da borda / 2)Ex.: 0,8mm : 0,8mm/2 = 0,4mm
Dimensão da máquina1370x622x1295mm1670x622x1295mm
Circunferência mín. sem-fim da correia2800mm3400mm
Tempo de trabalho — correia PUAquecimento 90s / Espera 10s / Resfriamento 200s
Tempo de trabalho — correia PVCAquecimento 120s / Espera 10s / Resfriamento 170s
Dimensão da embalagem1570x870x1280mm1870x870x1530mm
Peso bruto523kg580kg

Vantagens

PropriedadesVantagem
10-12 cilindros para fornecimento uniforme de pressãoBoa planicidade, sem marcas de amassado ao redor da borda.
Não requer material adicionalNão é preciso preparar previamente as bordas — até 0,8mm também pode ser vedado.
Mesa de trabalho móvelMais conveniente para fixar a correia, melhora a eficiência.
Design vazadoConveniente para verificar a posição da solda na correia.
Tamanhos diferentes disponíveisModelos de 1200-1500mm para correias transportadoras comuns.
Resfriamento a ar3-5min para vedação rápida da correia.
Correia de Teflon resistente a alta temperaturaBordas arredondadas, reduzem o atrito do deslizamento da correia.
Controle PLCTempo de aquecimento/espera/resfriamento configurável — operação fácil e processo totalmente automático.

Perfuradora de Correias TD1100-3200

Especificações

  • Largura da correia (máx.): 1000-3100mm
  • Material da correia: PVC/PU
  • Espessura da correia (máx.): 10mm
  • Tipo de furo: redondo, de 3mm até 20mm
  • Perímetro mínimo da correia: 800mm
  • Velocidade de perfuração ajustável: 80-120 furos por minuto
  • Opções: tamanho de lâmina diferente / capa de proteção / aspiradores de pó

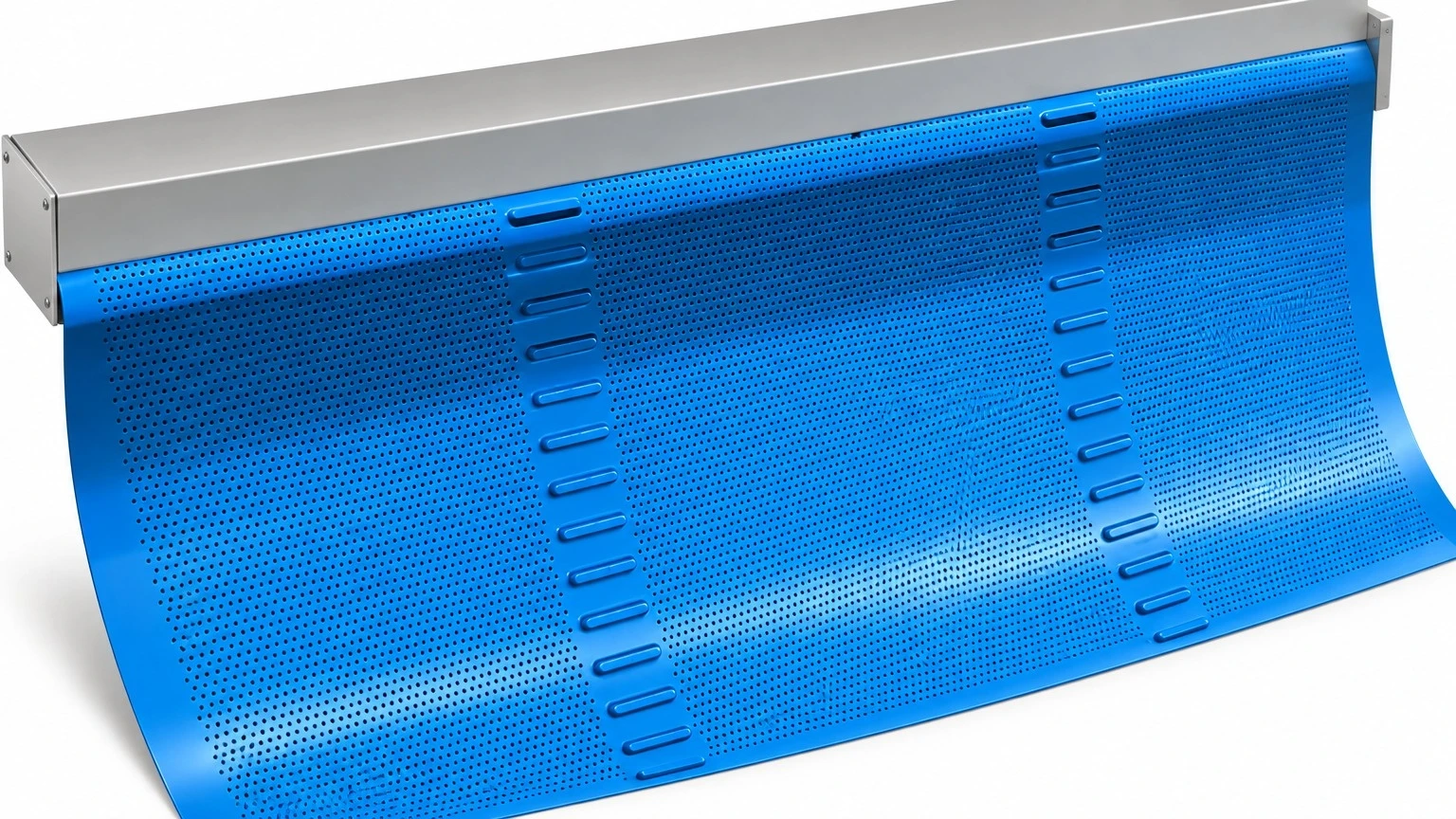

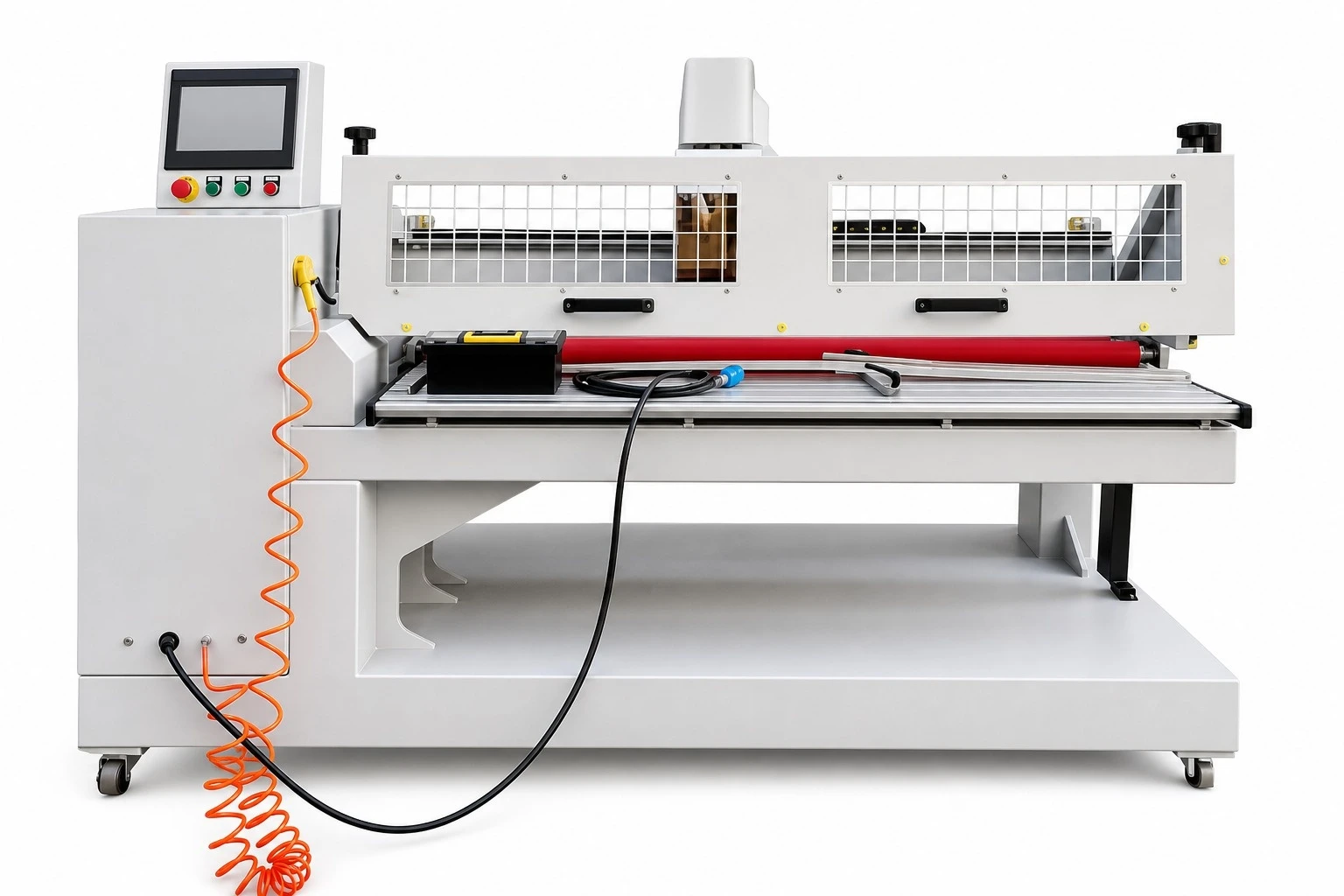

Perfuradora de correias PVC/PU TD1100-3200

Ficha Técnica

ModeloTD1100TD1600TD2100TD2600TD3200
Largura da correia≤1100mm≤1600mm≤2100mm≤2600mm≤3200mm
Capa de proteção (opcional) — área de perfuração ≤1000mm1500mm2000mm2500mm3100mm
Potência3,5KW
Tensão220V, monofásico
Tipo de correiaPVC/PU
Espessura da correiaPadrão máx. 10mm; máquinas reforçadas chegam a 15mm
Velocidade de perfuração2 furos/segundo (varia conforme o espaçamento entre furos)
Tamanho do furo3-20mm (3 lâminas incluídas gratuitamente, de 3mm a 15mm)
Comprimento mín. da correia800mm
Erro mín. de perfuraçãoO erro de perfuração em 1000mm de correia é de 0,1mm (calibrável via programa)
Peso da máquina815kg915kg1015kg1115kg1300kg
Tamanho da máquina1950x1000x1600mm2450x1000x1600mm2950x1000x1600mm3450x1000x1600mm4050x1000x1600mm
ComponentesAspirador de pó 1,8KW; caixa de ferramentas x1, coxim de PE x1, chaves x2, macaco x1, mandris x2
Dimensão da embalagem2300x1170x1820mm2600x1180x1830mm3040x1160x1820mm3610x1240x1780mm4260x1160x1820mm
Peso da embalagem832kg941kg1088kg1241kg1835kg

Novo Upgrade — Modo de Furação Fácil

A máquina pode ler arquivos CAD e furar em qualquer posição da correia conforme o desenho de perfuração.

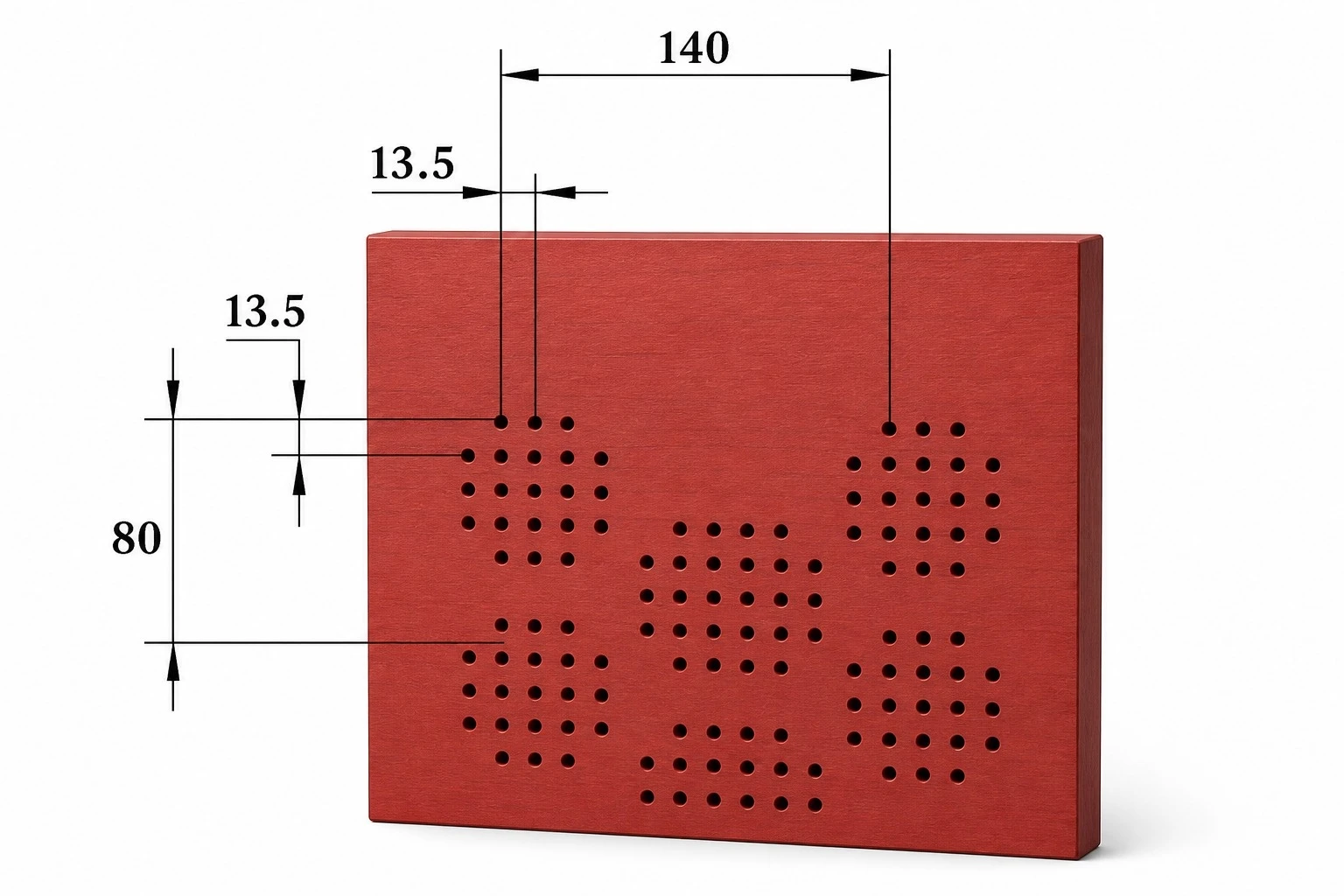

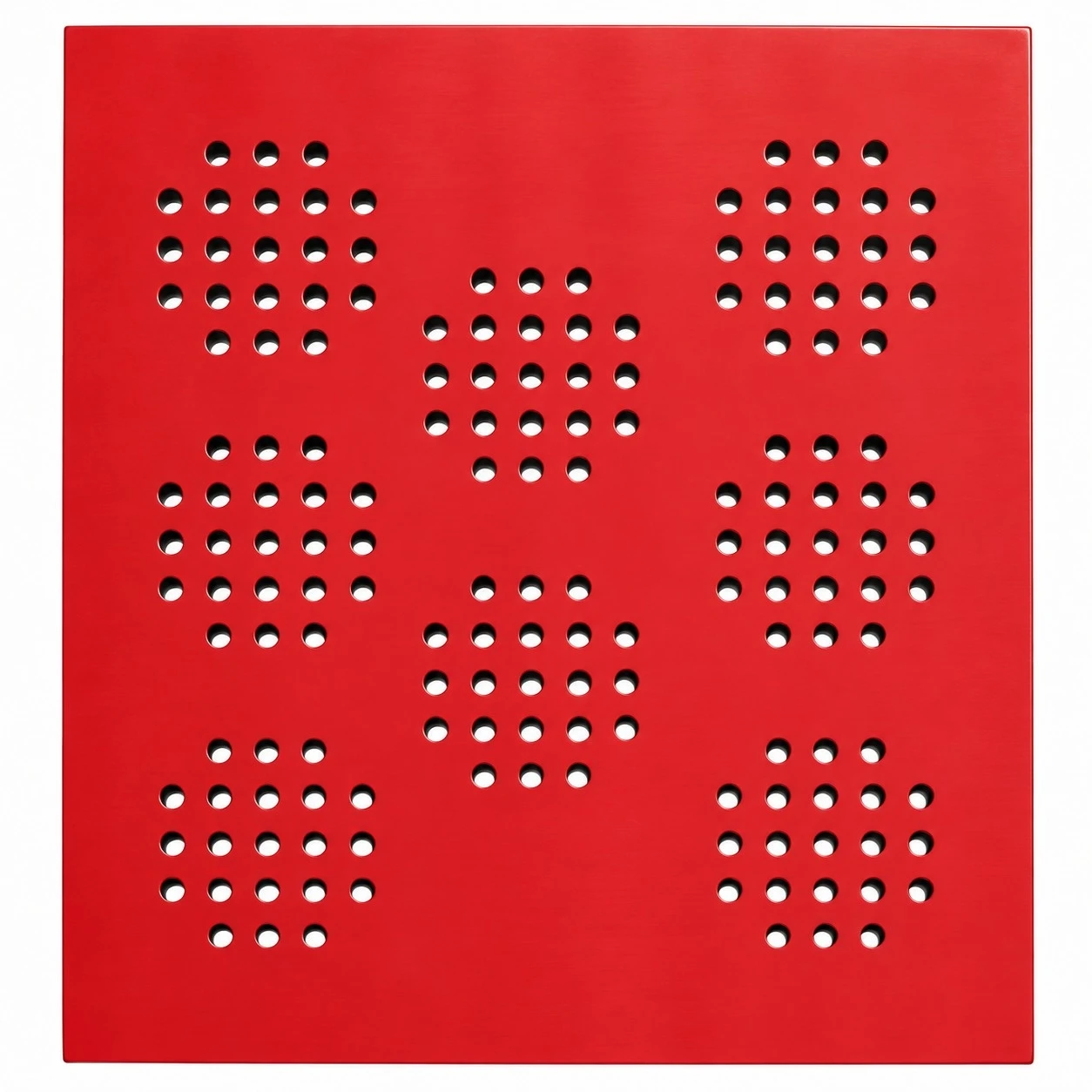

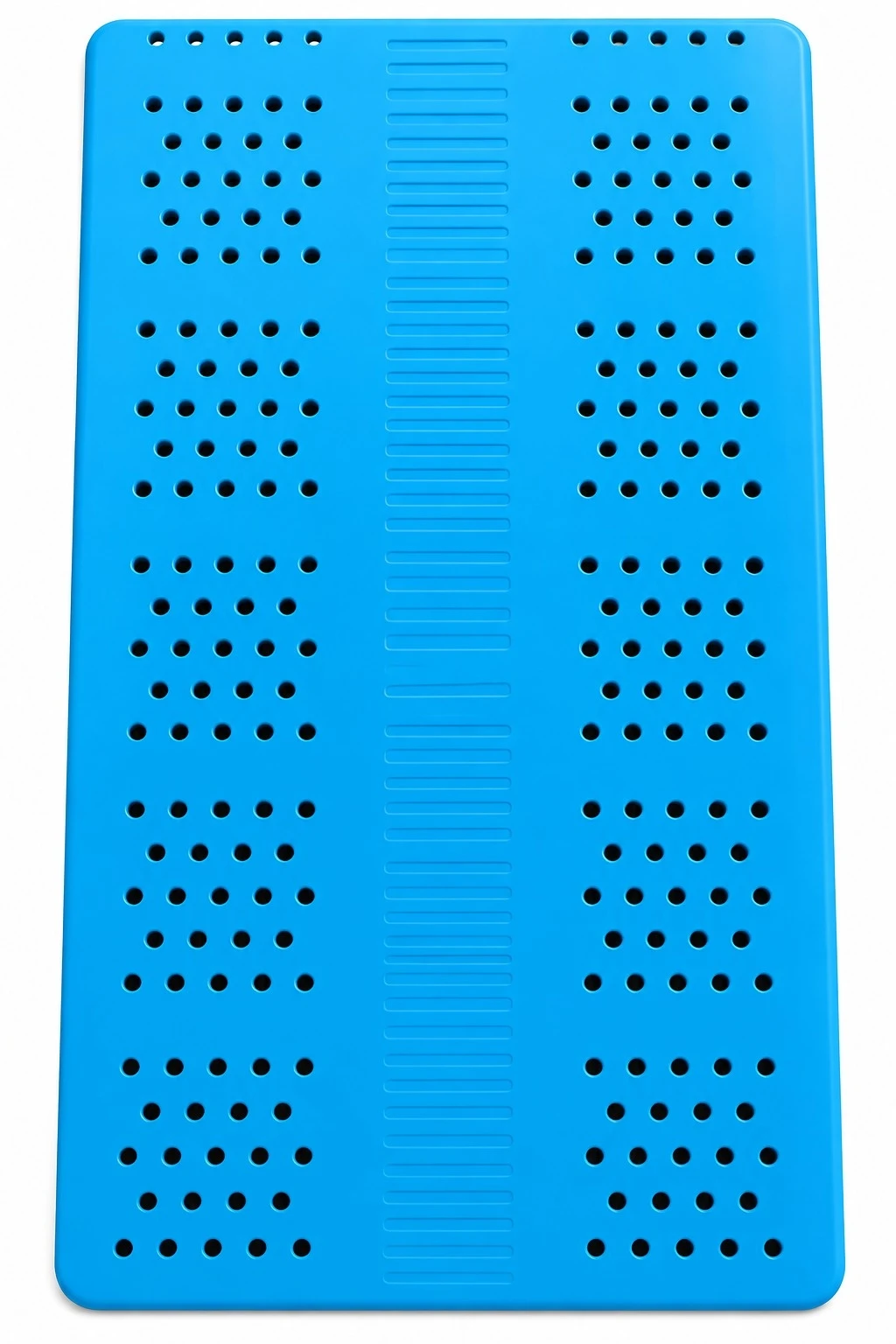

Desenho de furação com posições customizadas Correia perfurada conforme o desenho CAD

Prensas de Emenda por Temperatura

As três prensas abaixo aparecem também no Catálogo de Pequenas Ferramentas, extraído das mesmas páginas deste PDV — os dados abaixo são idênticos em ambos os catálogos.

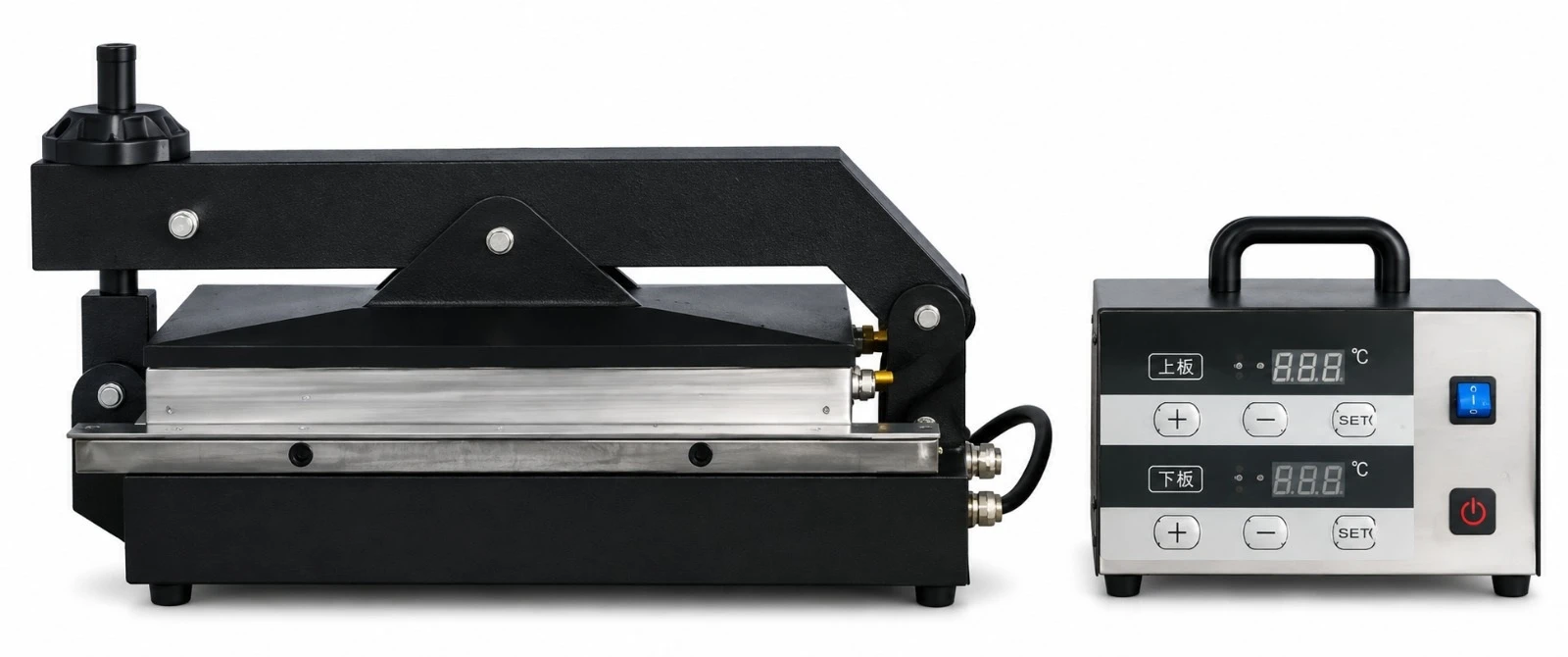

Prensa de Emenda de Correias com Controlador de Temperatura

Prensa de Emenda de Correias com Controlador de Temperatura
ModeloQD200*200QD200*400
Largura máx. da correia200mm400mm
Largura de aquecimento200*200mm200*400mm
Temperatura máxima200°C
Placa de aquecimentoAquecimento duplo (controle de temperatura independente)
Método de resfriamentoPor compressor de ar
Tensão110V/220V220V
Peso líquido24kg66kg
Dimensões da embalagem450*350*510mm640*360*570mm
Peso da embalagem35kg77kg

Grampos de Aquecimento para Emendas por Fusão

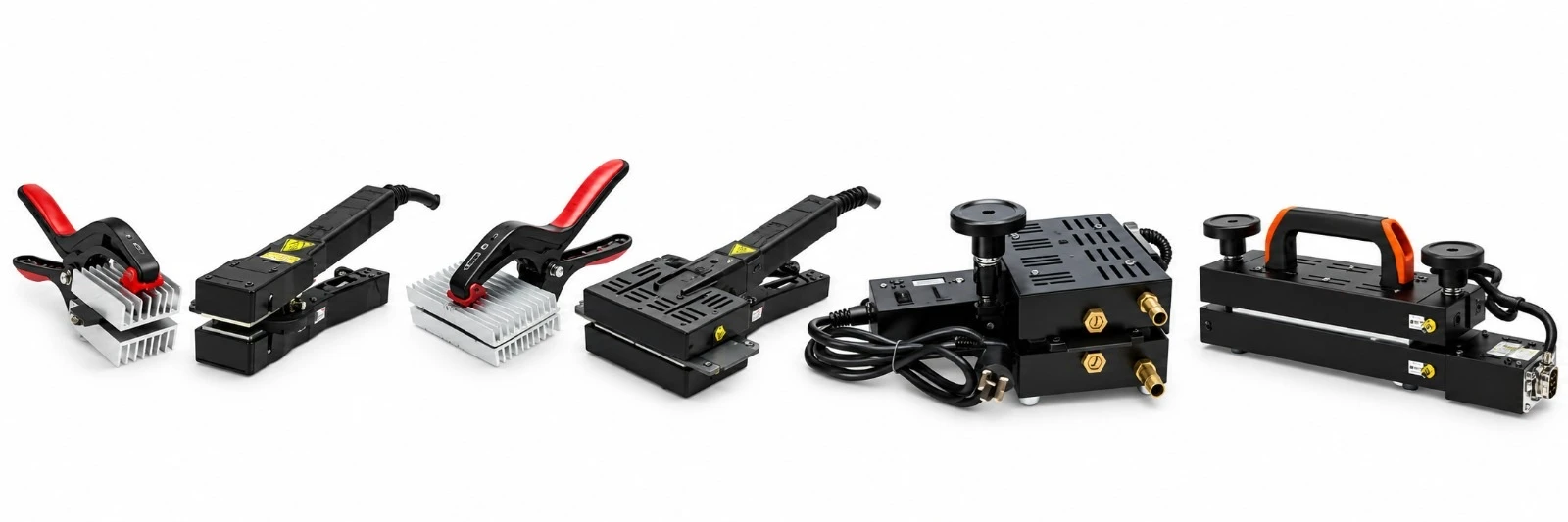

Grampos de Aquecimento para Emendas por Fusão
ModeloQD50*50BQD85*150BQD120*180QD90*270
Largura máx. da correia42mm75mm110mm260mm
Largura de aquecimento50*50mm85*150mm120*180mm90*270mm
Largura padrão do molde11/12mm50mm80mm100mm
Temperatura máxima200°C
Tensão110V/220V220V
Placa de aquecimento Aquecimento duplo Aquecimento duplo Aquecimento duplo (controle de temperatura independente)
Método de resfriamento Grampo de resfriamento Por compressor de ar
Peso líquido1.6kg3.1kg5.9kg10.1kg
Dimensões da embalagem390*130*320mm450*180*360mm540*200*330mm680*260*330mm
Peso da embalagem3.3kg5.6kg8.6kg15.1kg

Prensa Clássica com Temperatura Fixa

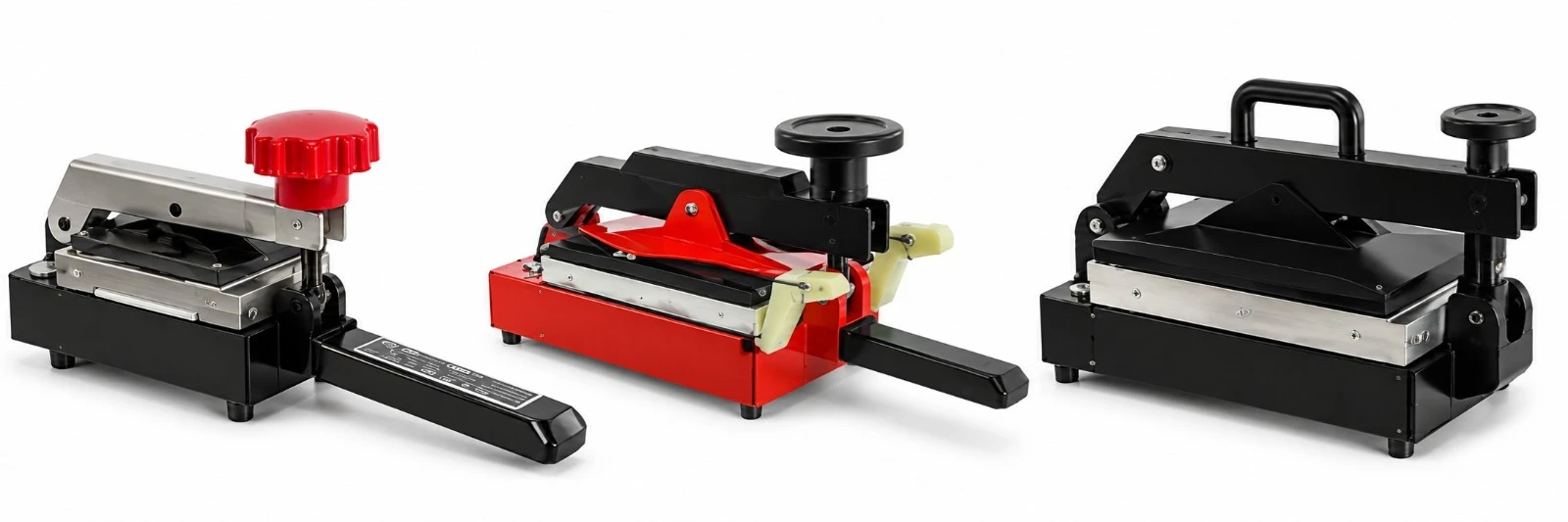

Prensa Clássica com Temperatura Fixa — modelos QD60*80S, QD100*150S e QD160*250S
ModeloQD60*80SQD100*150SQD160*250S
Largura da correia80mm150mm250mm
Espessura3mm
Largura de aquecimento60*80mm100*150mm160*250mm
Tensão110V/220V220V
Temperatura fixa105°C115°C120°C
Peso líquido1.4kg5.1kg14.5kg
Dimensões da embalagem290*70*110mm390*150*160mm450*260*300mm
Peso da embalagem1.7kg5.8kg20kg

Puncionador, Retificadora e Soldadora PTFE

As três máquinas abaixo aparecem também no Catálogo de Pequenas Ferramentas, extraídas das mesmas páginas deste PDV — os dados abaixo são idênticos em ambos os catálogos.

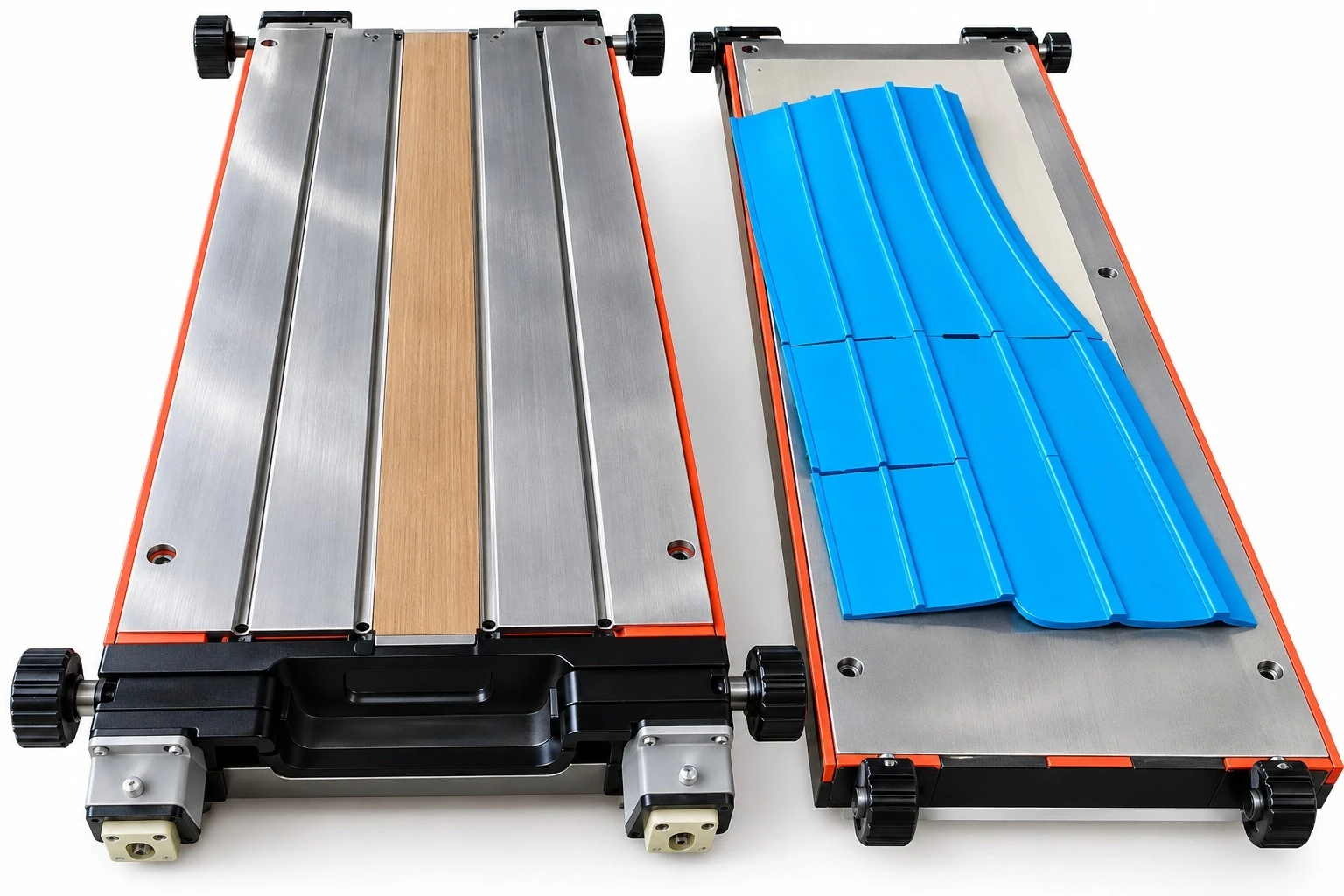

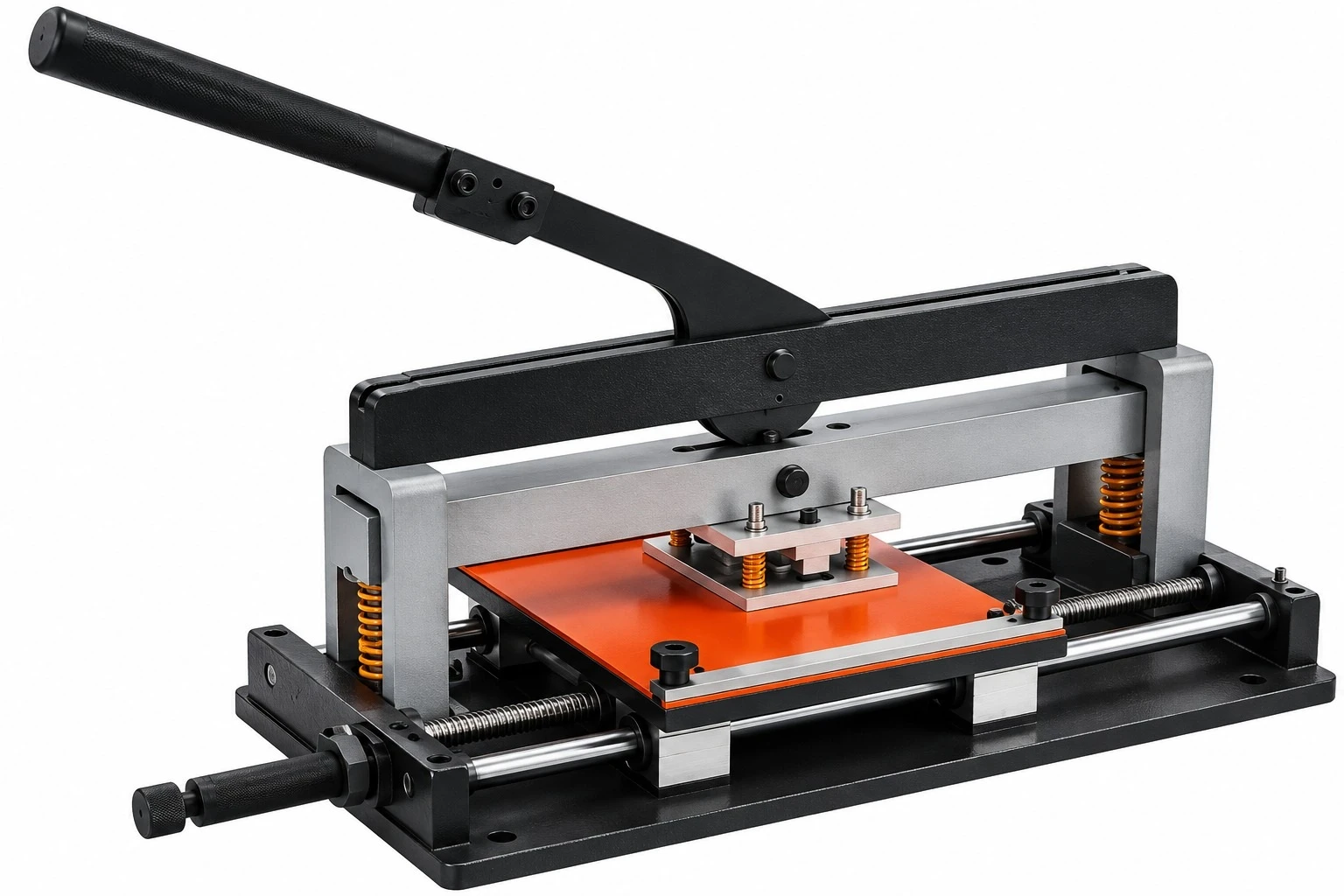

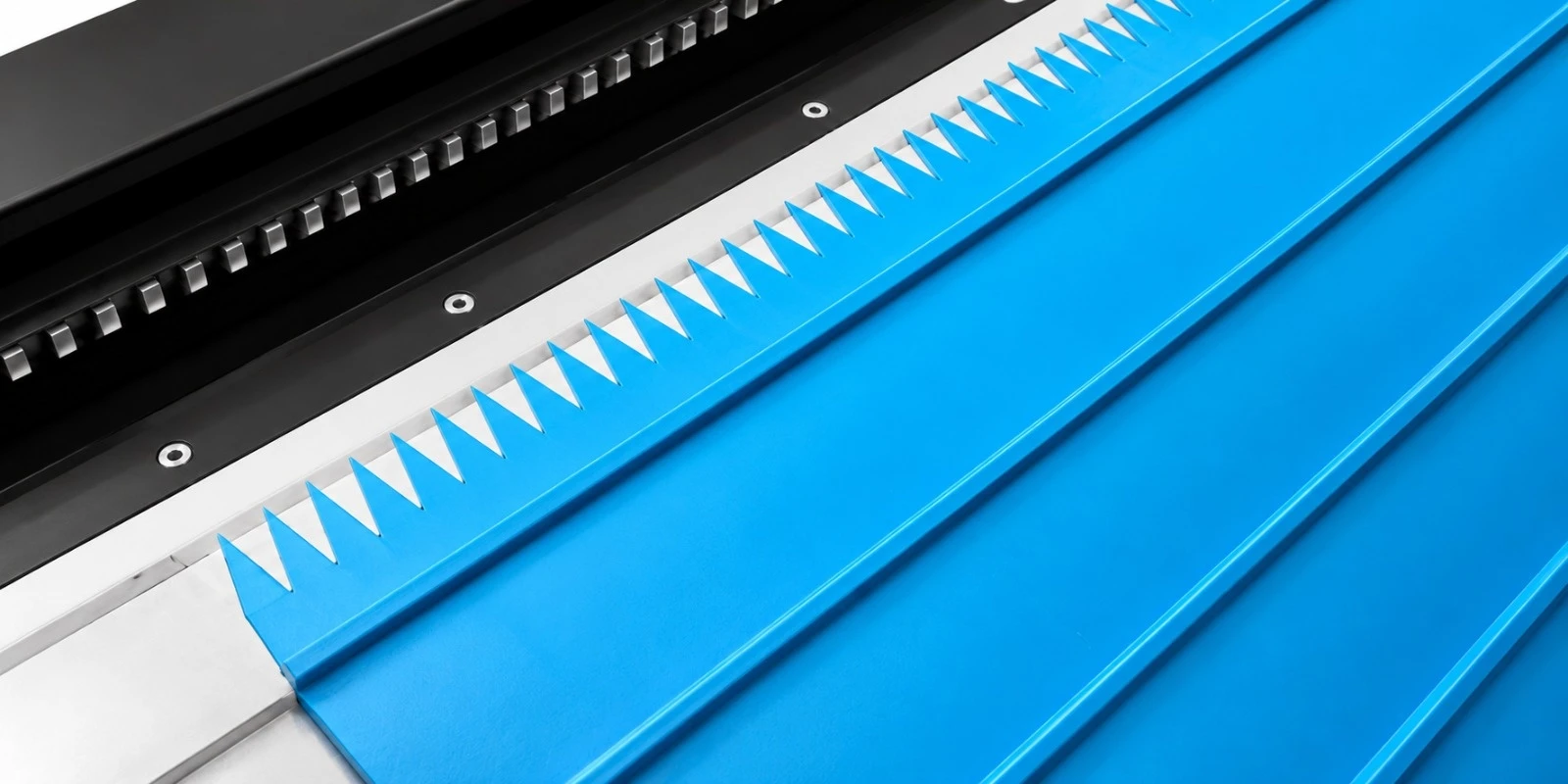

Ferramenta Manual de Puncionamento de Dedos TC100-200

Ferramenta Manual de Puncionamento de Dedos TC100-200
ModeloTC100TC200
Largura máx. da correia100mm200mm
Tamanho dos dedos de emenda120×10mm, 100×10mm, 80×10mm, 60×10mm
Peso líquido32kg44kg
Dimensões da embalagem540*360*500mm660*360*500mm
Peso da embalagem43kg56kg

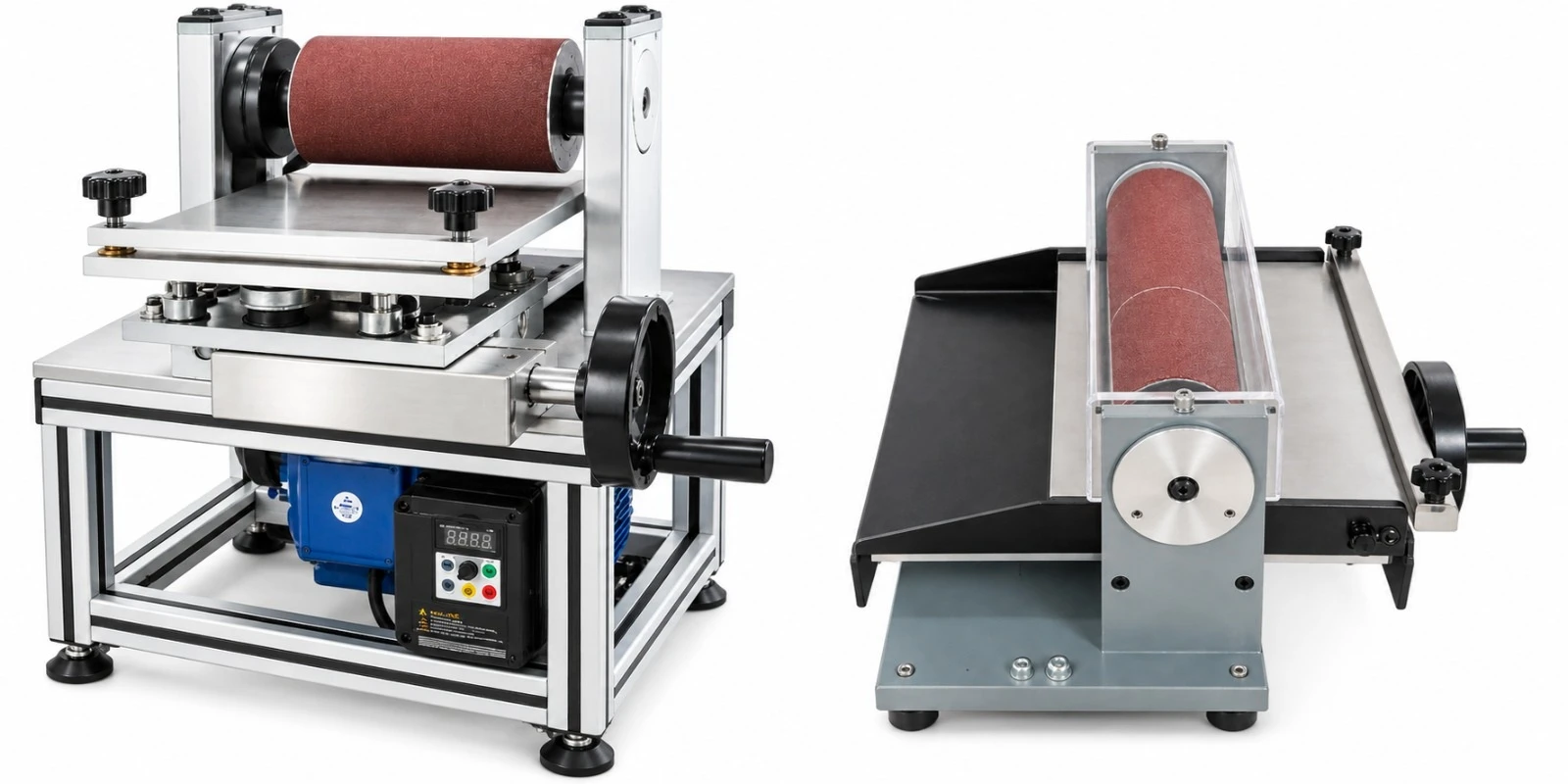

Retificadora de Correias por Transmissão SD150-600

Retificadora de Correias por Transmissão SD150-600
  • Tipo manual
  • Atende diferentes correias em diferentes espessuras
  • Para correias de 1 a 6mm de espessura
  • Velocidade de rotação: 650 r/min
  • Tensão de trabalho: 220V, monofásico
ModeloSD150SD200SD300SD400SD500SD600
Potência0.75KW1.1KW2.2KW2.2KW3.2KW3.3KW
Largura máx. da correia150mm200mm300mm300mm500mm600mm
Comprimento de rebaixe100mm150mm150mm150mm150mm150mm
Corpo da máquinaCorpo em liga de alumínio; com inversor de frequência e controle de velocidade.
Peso líquido35kg57kg100kg130kg145kg159kg
Dimensões da embalagem480*480*600mm560*490*680mm660*590*780mm690*660*780mm790*660*780mm890*660*780mm
Peso da embalagem46kg72kg129kg150kg175kg190kg

SD200P — Tipo Portátil

  • Largura máx. da correia: 200mm
  • Para correias de 1 a 6mm de espessura
  • Broca recomendada: GBM 13 RE Bosch
  • Dimensões da embalagem: 450*430*310mm
  • Peso líquido / peso bruto: 18kg / 26kg

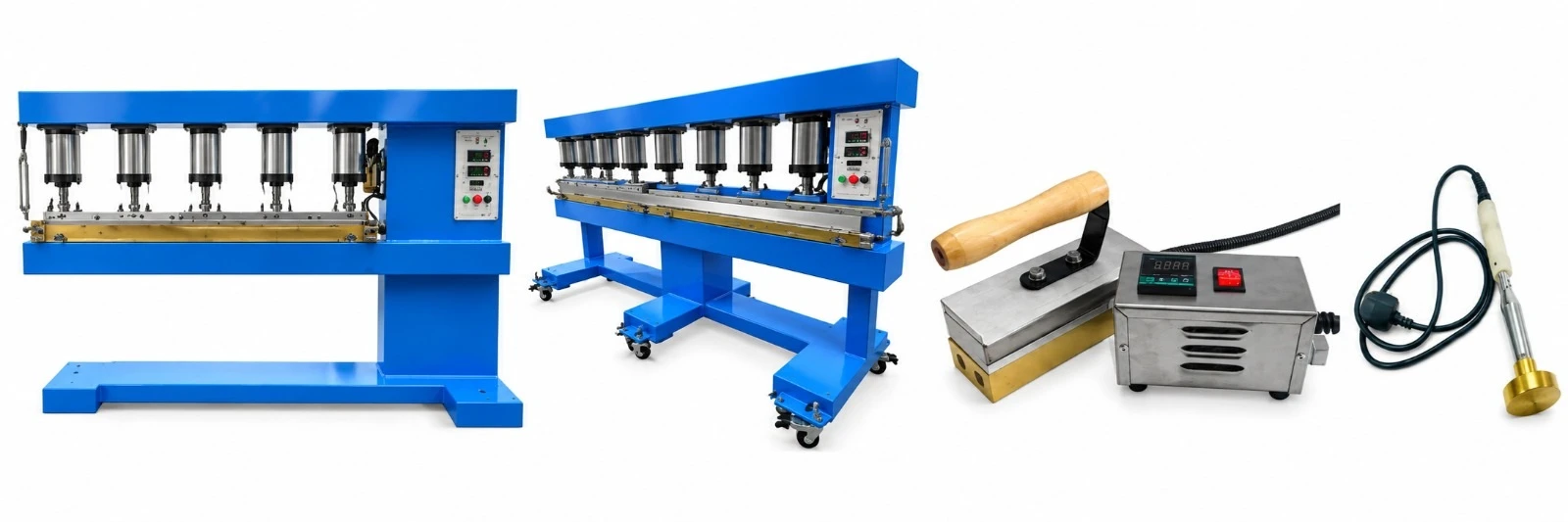

Soldadora de Correias em PTFE QD130-200

Soldadora de Correias em PTFE QD130-200

*Observação: outras dimensões podem ser personalizadas, como 400mm, 500mm, 600mm.

Modelo QD130-7PQD150-7PQD200-7PQD130-10PQD150-10PQD200-10P
Dimensão de aquecimento70x130070x150070x2000100x1300100x1500100x2000
Tensão380V, trifásico
Potência0.6KW0.9KW1.2KW0.6KW0.9KW1.2KW
Faixa de temperatura50~400°C
Tempo de atraso0~99s
Pressão0.3~0.5 Mpa
Peso líquido460kg500kg600kg460kg500kg600kg
Dimensões da embalagem1900x1000x1780mm2000x1000x1780mm2300x1000x1780mm2000x1300x1050mm2200x1300x1050mm2700x1300x1050mm

Soldadora de Alta Frequência QA1000-2000

Especificações

  • Potência de saída de RF: de 10KW a 13KW
  • Saída de alta frequência estável
  • Potência de entrada: 18KW
  • Frequência de trabalho: 27,12 MHz
  • Alimentação: 380V trifásico, 50Hz
  • Com proteção robusta: proteção por resistência de corrente
  • Proteção contra faíscas e frenagem de emergência
  • Universal para T-Cleats, X-Cleats, L-Cleats, perfis de aba lateral, guias em V, etc.
  • Ciclos de solda por RF automatizados
  • Configuração e operação simples
  • Totalmente blindada contra RF — máquina inteira sob proteção

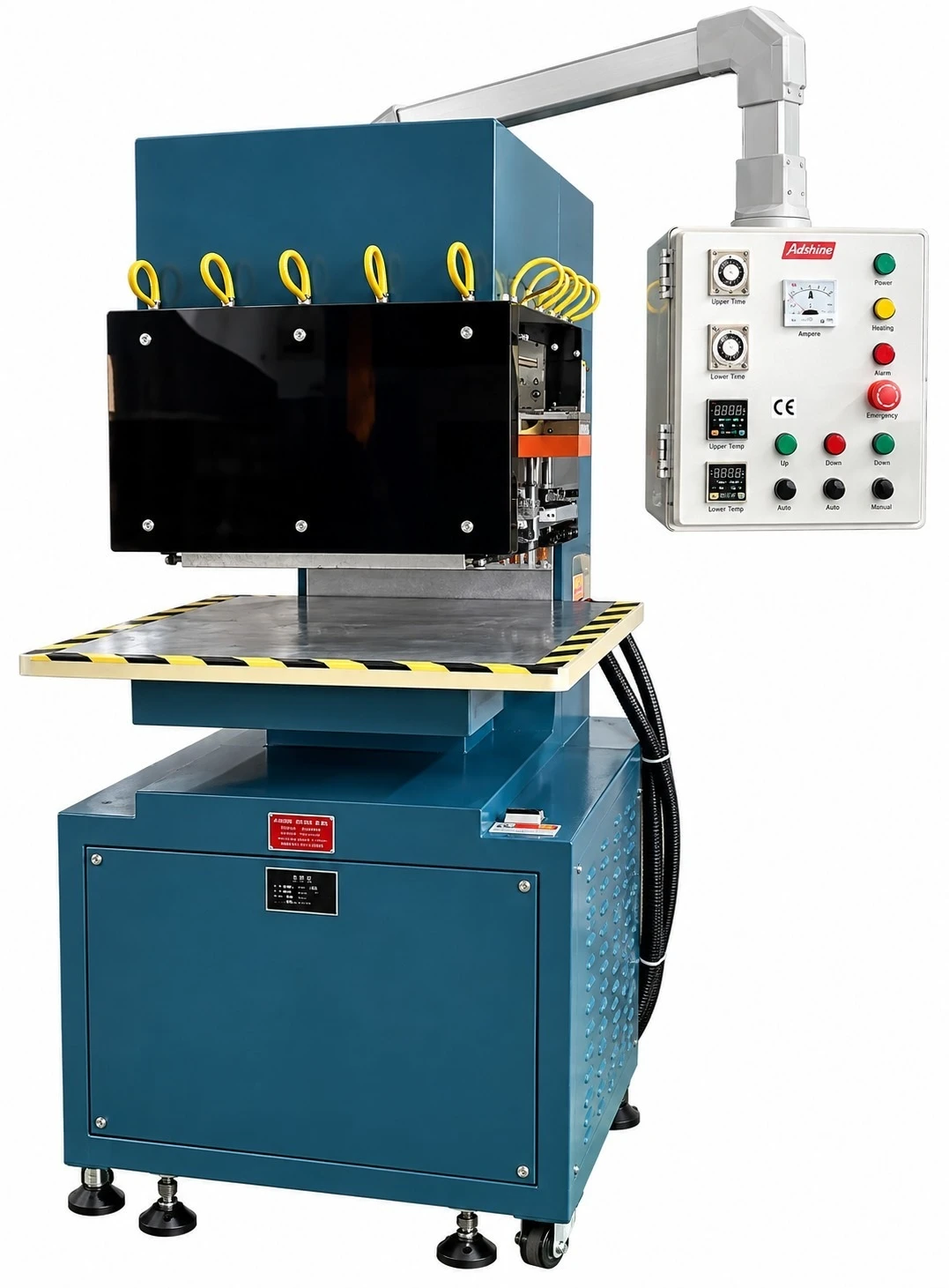

Soldadora de correia de alta frequência QA1000-2000

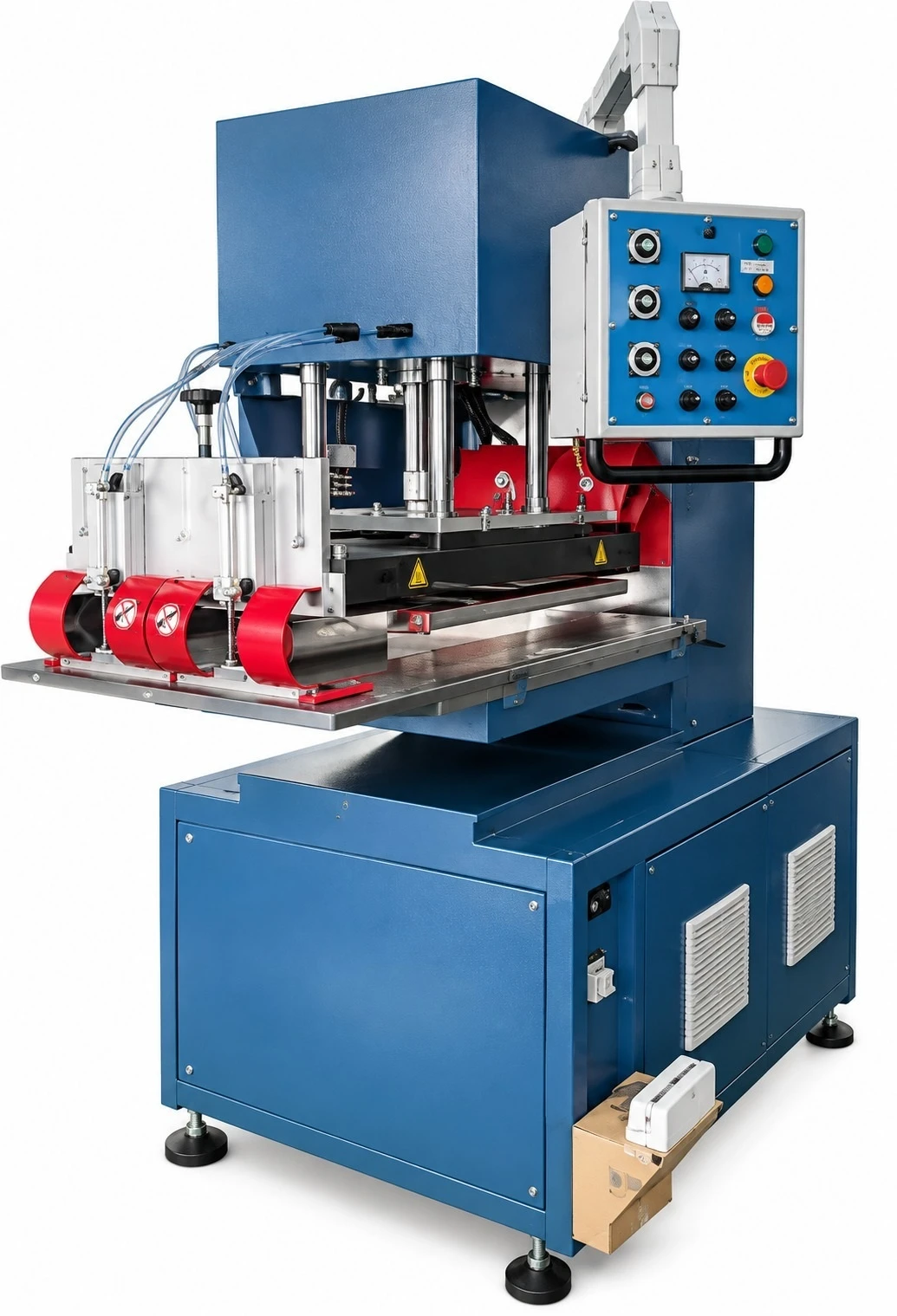

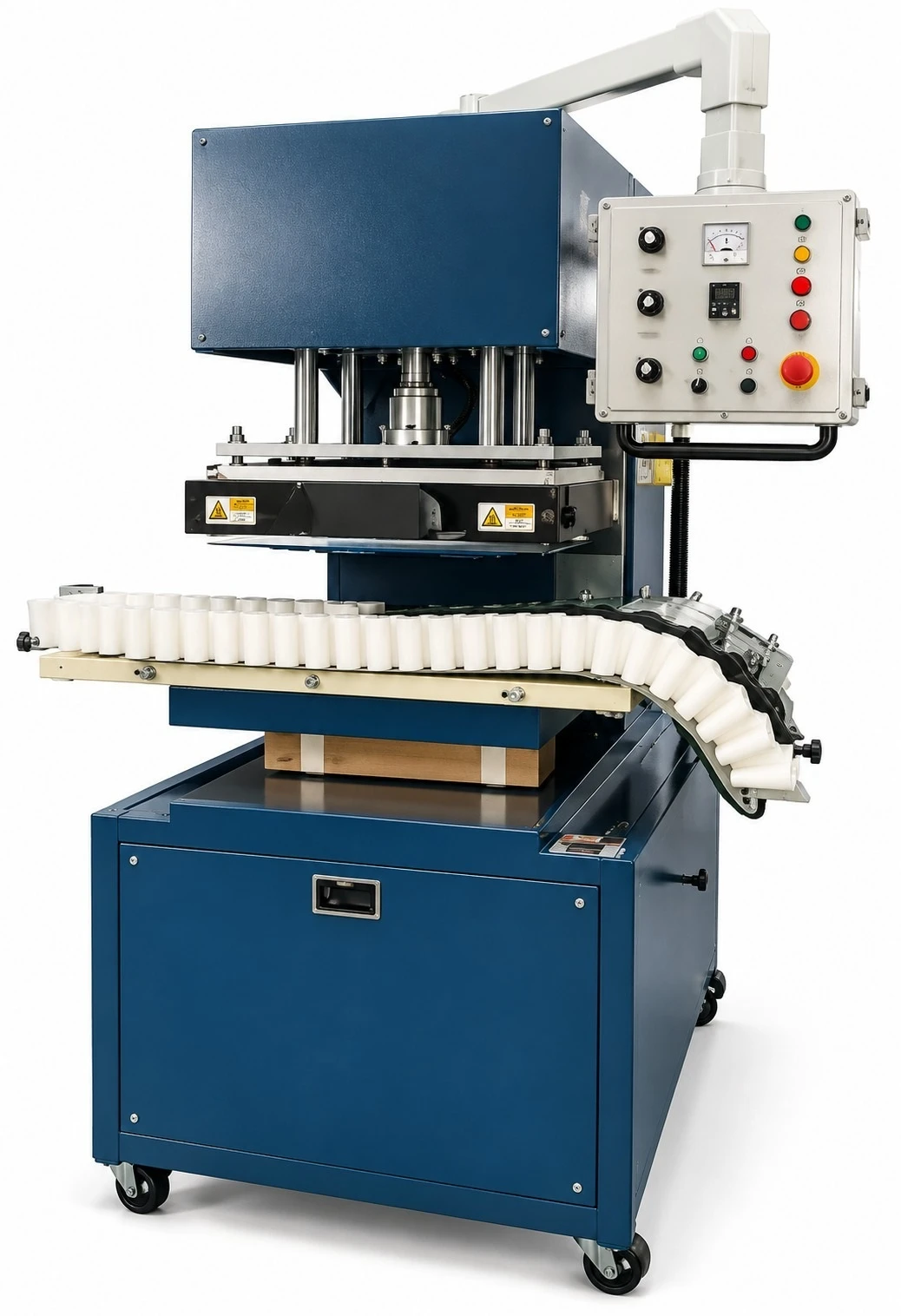

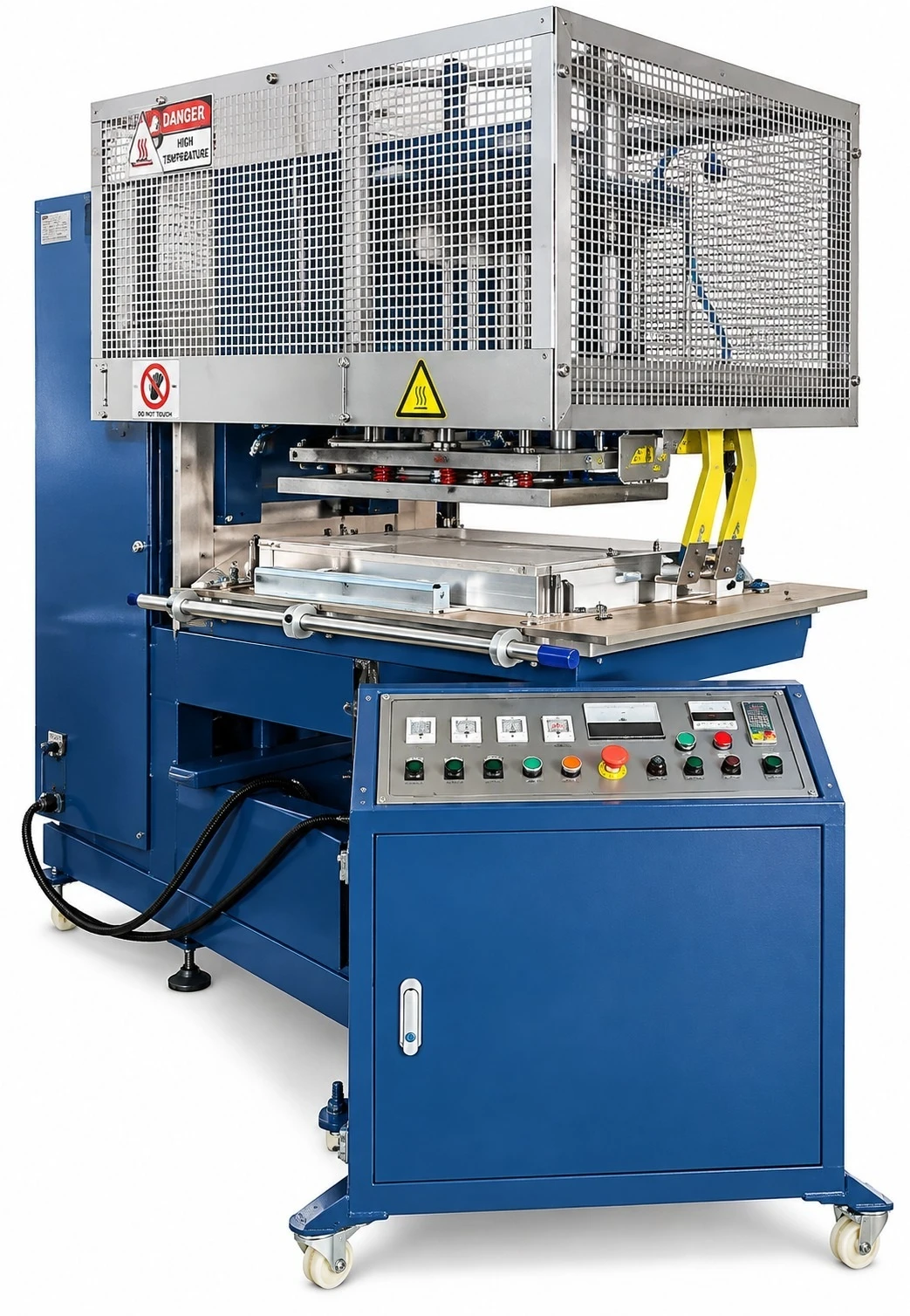

Modelo QA1000 Modelo QA1000H Modelo QA2000
ModeloQA1000QA1000HQA2000
Largura da correiaSem limite1050mm1350mm
Potência10KW10KW13KW
Tamanho do prato superior500*400mm650*500mm800*400mm
Tamanho do prato inferior700*800mm700*1200mm1500*600mm

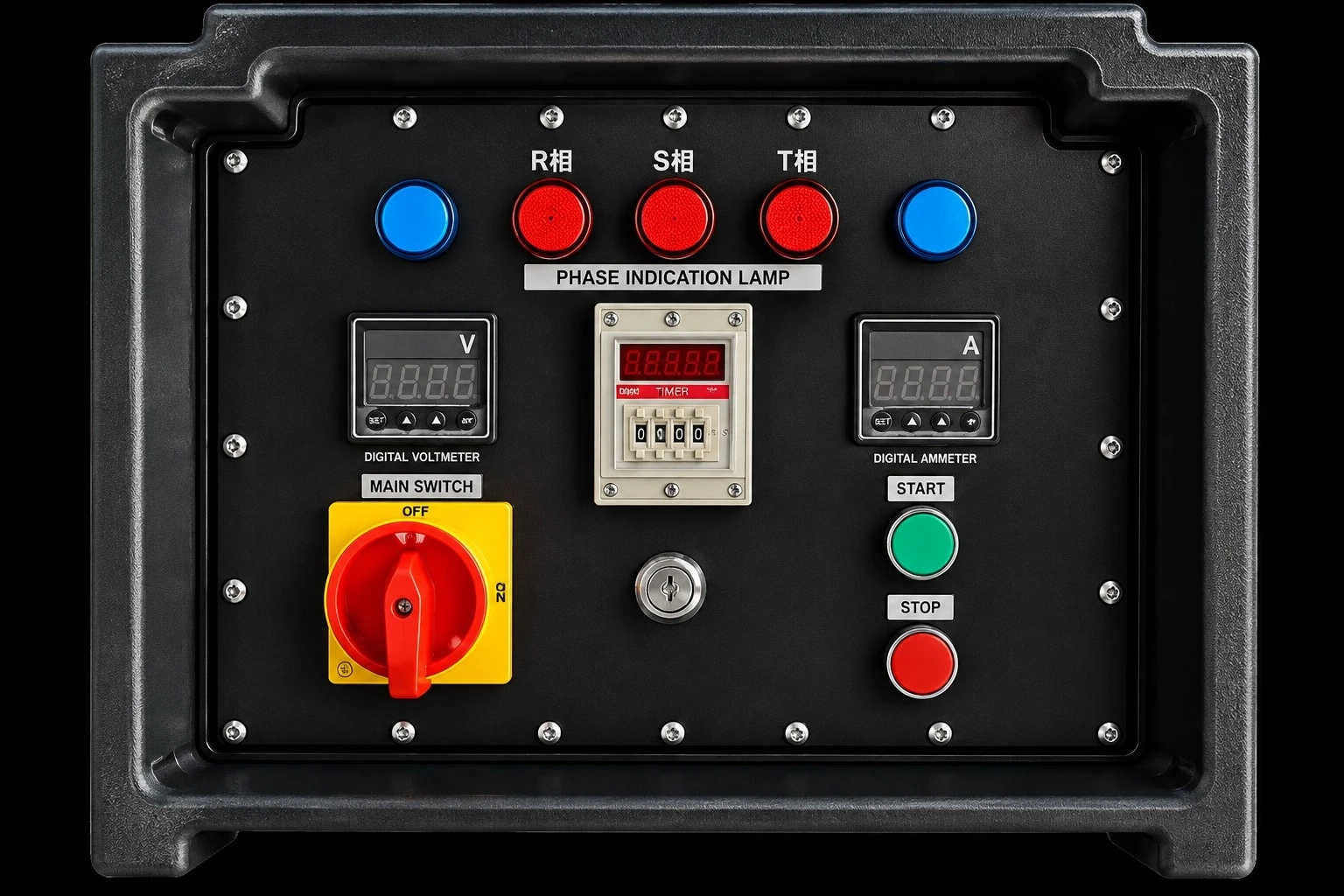

Sistema de controleCaixa de controle na máquinaCaixa de controle na máquinaCaixa de controle independente
Modo de ajuste de correnteBotões giratórios ajustáveisBotões giratórios ajustáveisModulação eletrônica de frequência
Comprimento máx. de cleat500mm800mm1000mm
Comprimento máx. de aba lateral500mm500mm500mm
Espessura do prato superior30mm30mm40mm
Curso do prato superiorAprox. 200mmAprox. 200mmAprox. 250mm
Capa de proteção——Estrutura em aço inox + alumínio (acionada a cilindro)
Dimensão da máquina1500*900*2060mm1650*850*2050mm1950*950*2000mm
Dimensão da embalagem1900*1350*2270mm1840*970*2200mm2200*1050*2120mm
Peso bruto990kg800kg1330kg

Especificações de Guias e Abas Laterais

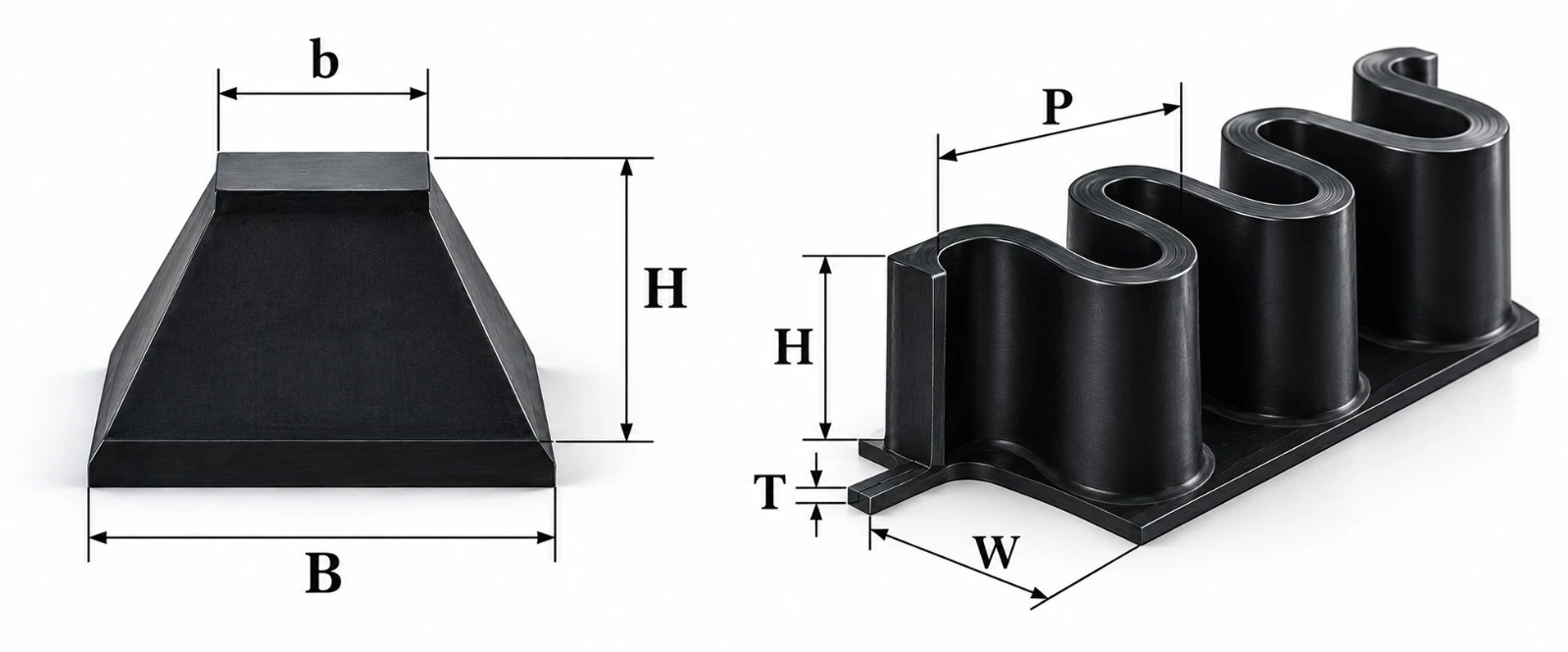

Diagramas dimensionais de guia (b, B, H) e aba lateral / sidewall (P, H, W, T)

Cores disponíveis para guias e abas laterais: branco, verde, amarelo, azul, cinza, verde-escuro e translúcido.

Lista de Especificações — Guia

ModeloTamanho B×H (mm)Material
Guia PVC4×2PU
5×3PVC/PU
6×4PVC/PU
8×5PVC/PU
10×6PVC/PU
13×8PVC/PU
17×11PVC/PU
22×14PVC/PU
30×16PVC
Guia Quadrada5×5PVC
8×8PVC
10×10PVC
12×12PVC
15×15PVC
20×20PVC
25×25PVC

Lista de Especificações — Aba Lateral (Sidewall)

Classe (mm)Altura (mm)Largura (mm)Diâm. mín. (mm)Temp. de trabalho
3,0202860(-10 / +70°C)
30-403580
50-7045100
5,050-6050120
70-8050150
90-10050180

Especificações de Cleats (Taliscas)

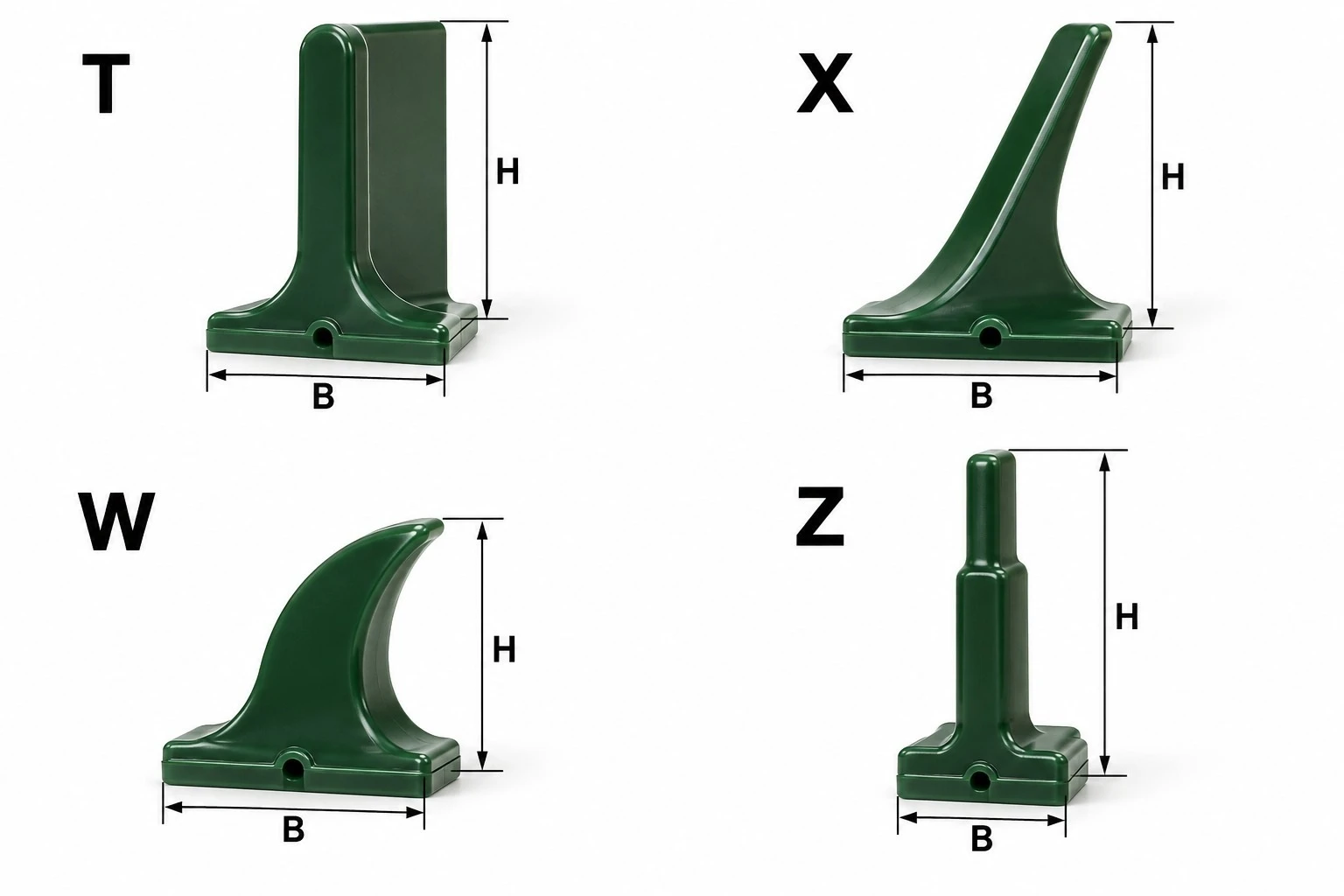

Diagrama dimensional de cleat/talisca

Cores disponíveis para guias e abas laterais: branco, verde, amarelo, azul, cinza, verde-escuro e translúcido.

FormatoModeloAltura H (mm)Largura B (mm)
Cleat PVC (T)T101010
T202018
T303025
T404025
T505025
T606025
T707035
T808035
T909035
T10010035
T12012045
T15015045
Cleat PVC (X)X202018
X303025
X404025
X505025
X606025
X707035
X808035
X909035
X10010035
X12012040
Cleat PVC (W)W303025
W404025
W505025
W606025
Cleat PU (T)T101010
T202014
T303014
T404014
T505014
T606015
T707016
T808016

Máquina de Emenda Homogênea PD600-1200

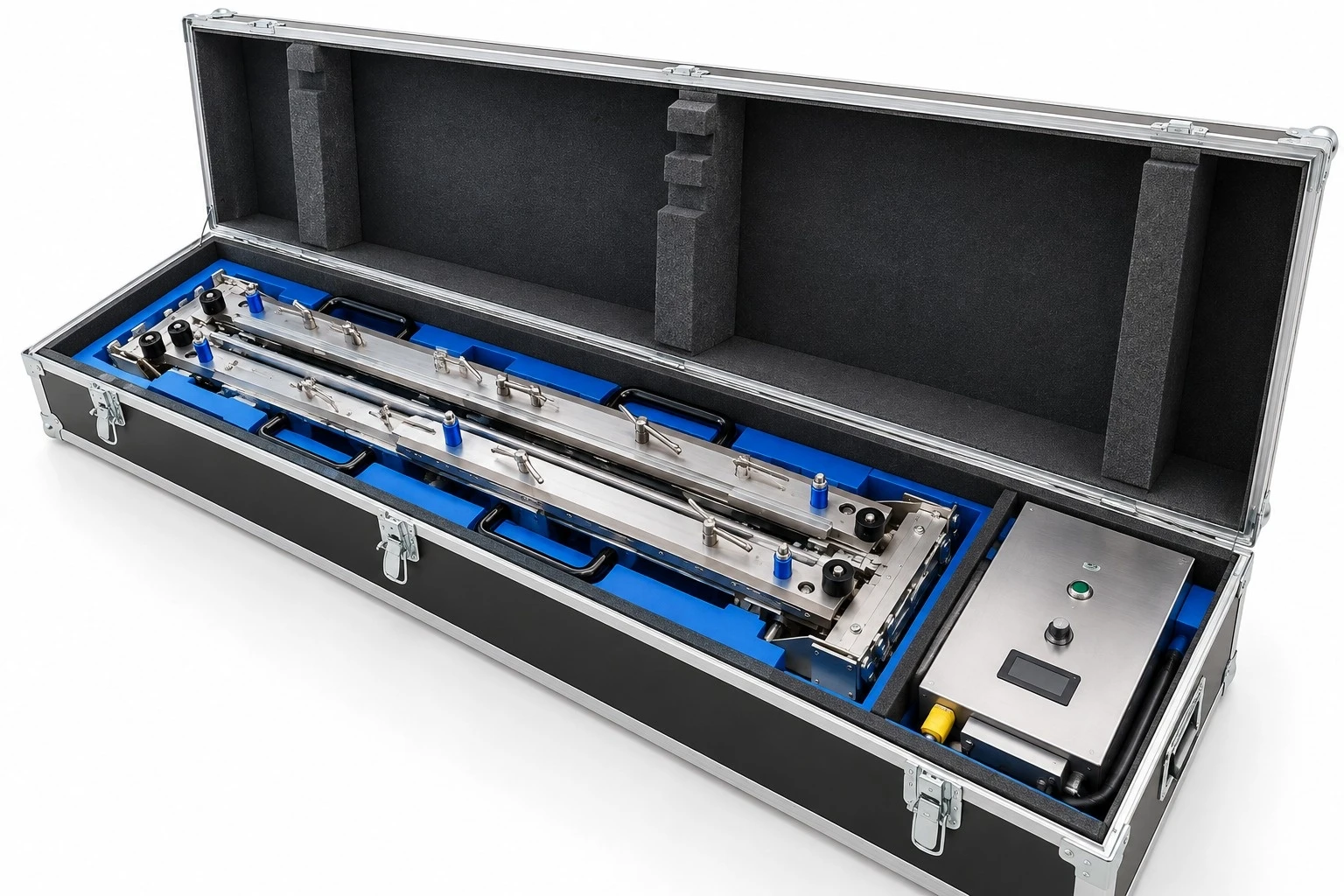

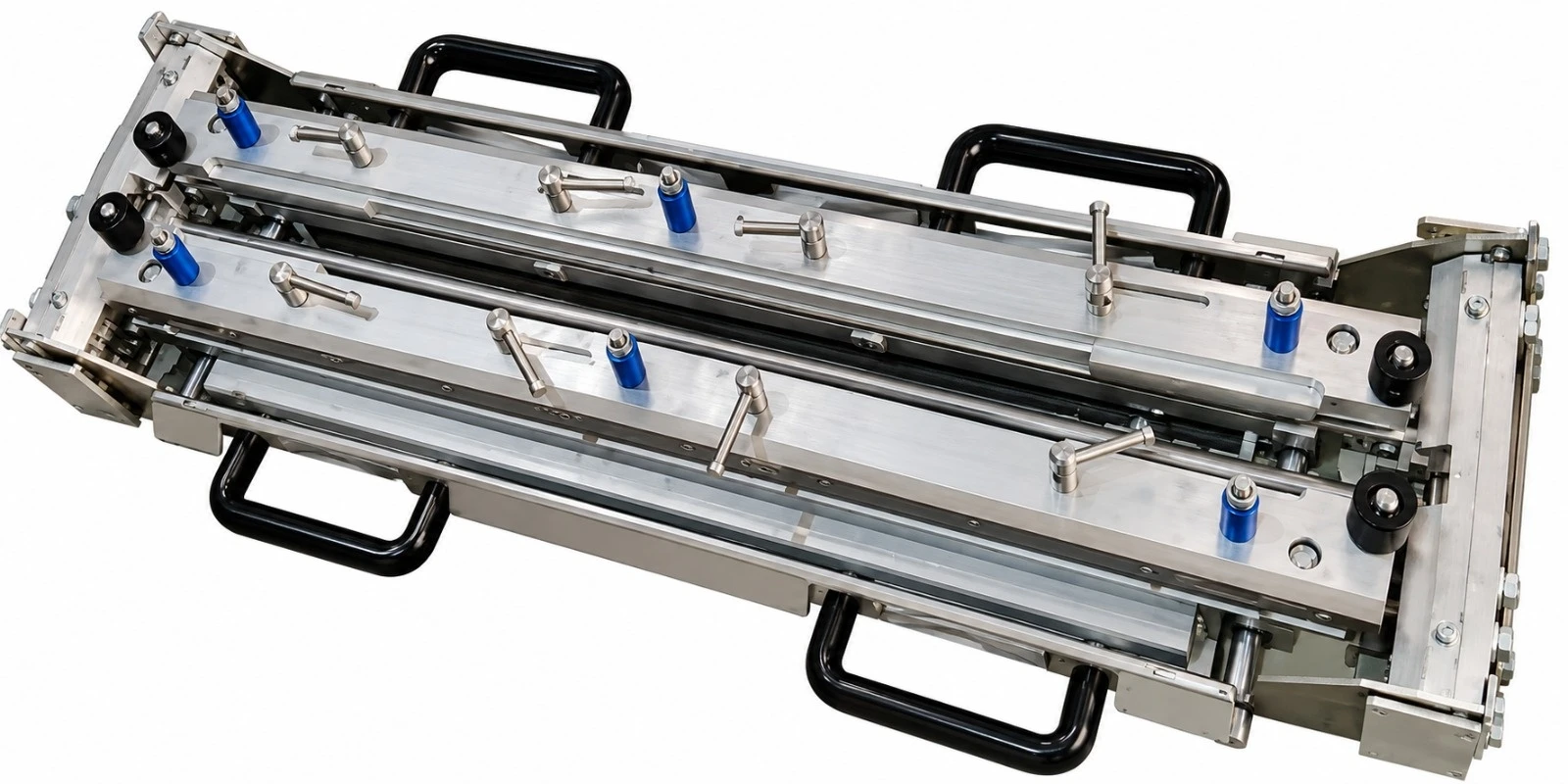

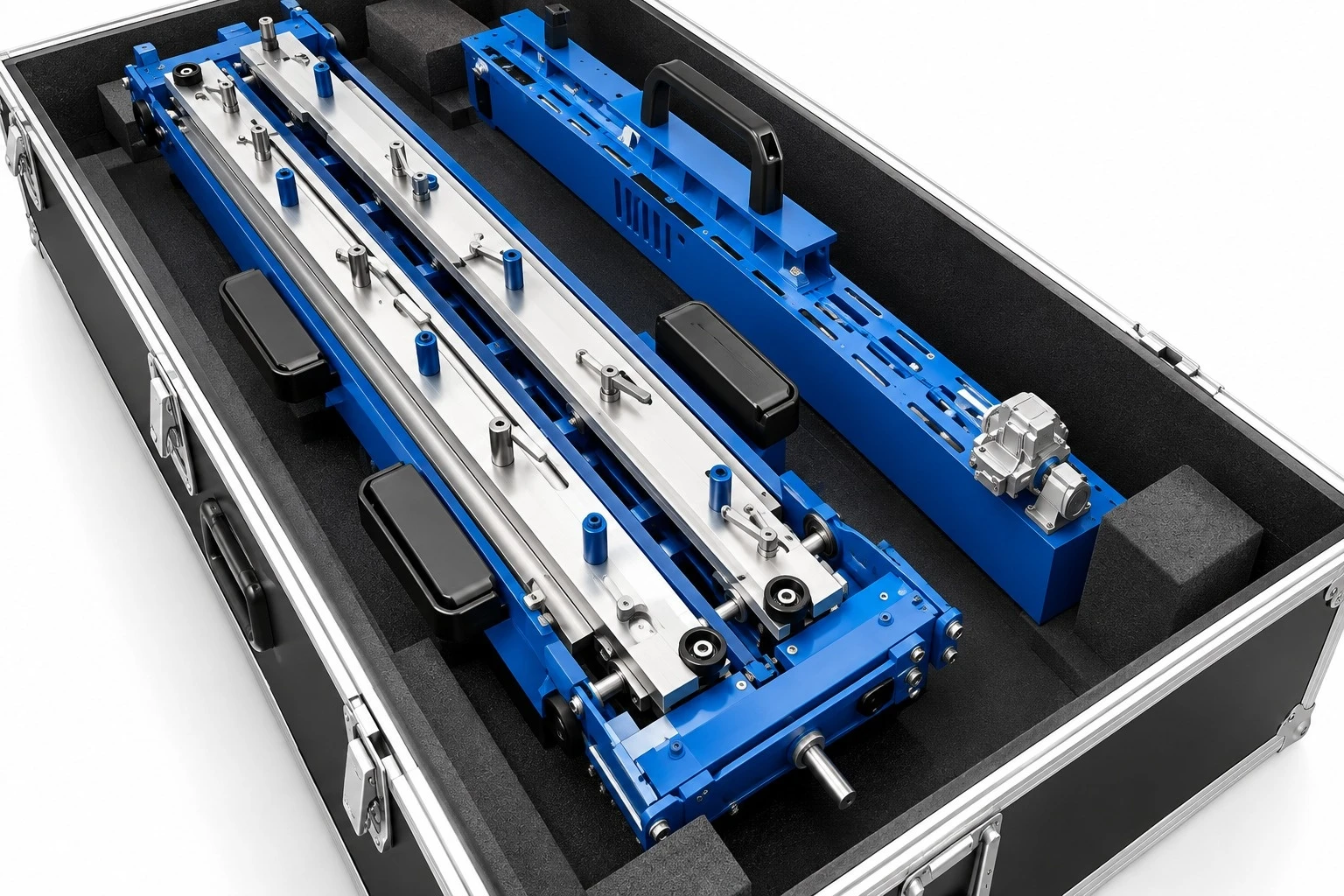

Máquina de emenda homogênea PD600-1200 Máquina de emenda homogênea PD600-1200 na maleta (flight case) Máquina de emenda homogênea PD600-1200 na maleta, vista angulada
ModeloPD600PD900PD1200
Espessura da correia0,8–5,0mm
Tempo de emenda3–5min
Largura efetiva de aquecimento600mm900mm1200mm
Tempo de operaçãoAquecimento: 6s / Espera: 10s
Temperatura máxima200°C
Potência1,35KW1,8KW2,35KW
Dimensão1020x335x250mm1320x335x250mm1620x335x250mm
Tensão220V, monofásico
Peso líquido38kg47kg56kg

Emenda de Topo (Butt Joint)

A máquina de emenda é projetada para unir correias positive-drive. Gabaritos intercambiáveis garantem comprimento e passo de corte precisos das correias positive-drive. Uma emenda é concluída em 3-5 minutos.

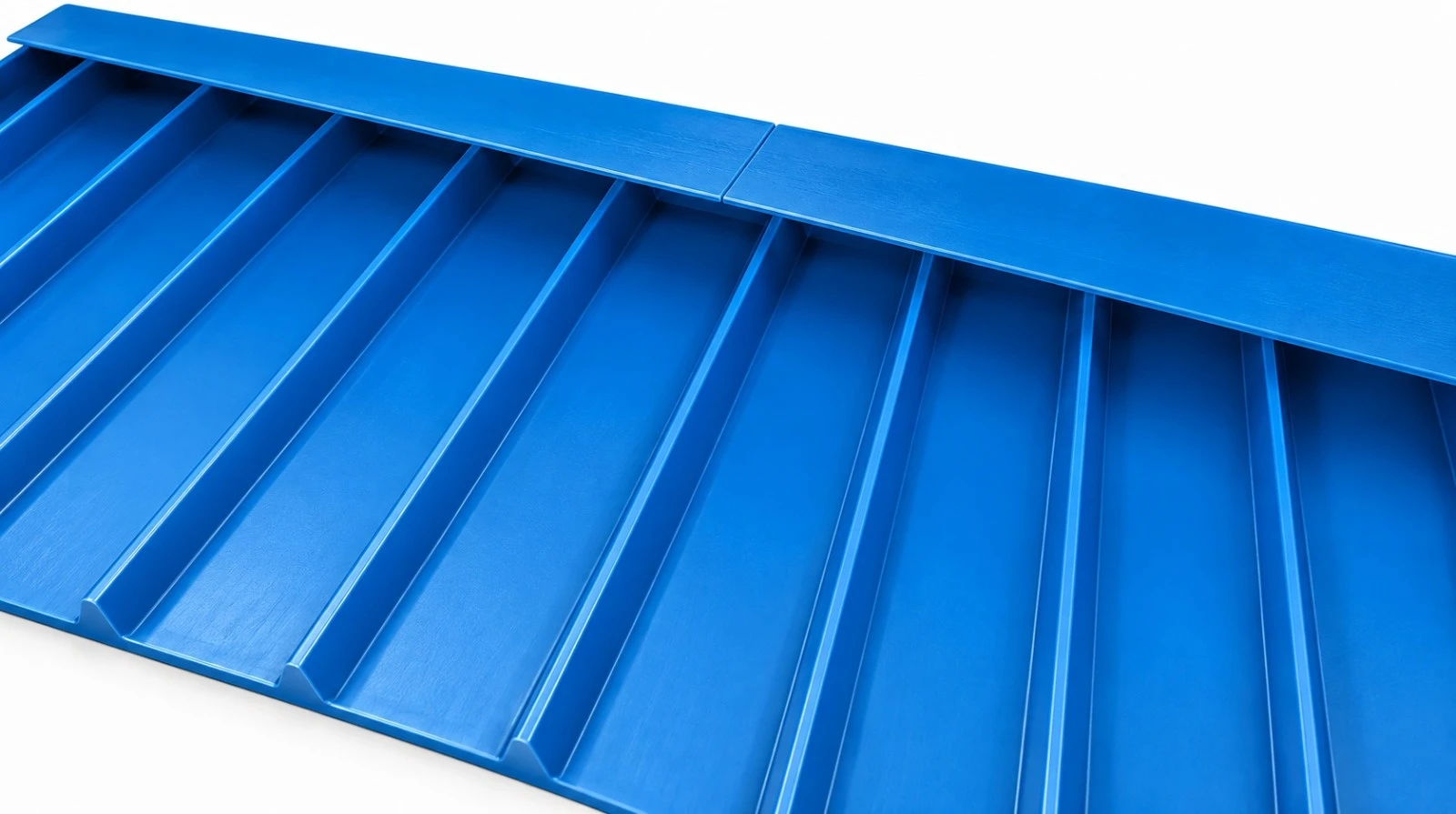

Correia positive-drive com emenda de topo (butt joint)

Para Puncionamento de Dedos da Correia

O cortador de dedos de alta precisão é indicado para correias positive-drive e pode ser usado de forma flexível com diferentes cabeçotes de corte. Espessura máxima de correia em torno de 9mm. É leve, ideal para montagem e manutenção em campo. Vários tamanhos de lâmina disponíveis, com correias de até 1600mm.

Cortador de dedos de alta precisão para correias positive-drive Detalhe dos dedos puncionados em correia positive-drive
ModeloTC1000HTC1200HTC1400HTC1600HTC1800H
Tamanho de puncionamento15x100mm (ou sob solicitação)
Espessura máx. da correia9mm
Comprimento máx. do dedo120mm

Para Soldagem da Correia

Emenda por Dedos (Finger Joint)

Chapa base personalizada para o passo de dente específico da correia positive-drive do cliente. É possível emendar correias positive-drive assim como correias leves comuns, com manuseio simples e alta taxa de sucesso nas emendas. Com este método de emenda, a correia positive-drive obtém uma superfície 100% fechada, uma estrutura termoplástica homogênea, e está disponível em acabamento liso ou texturizado.

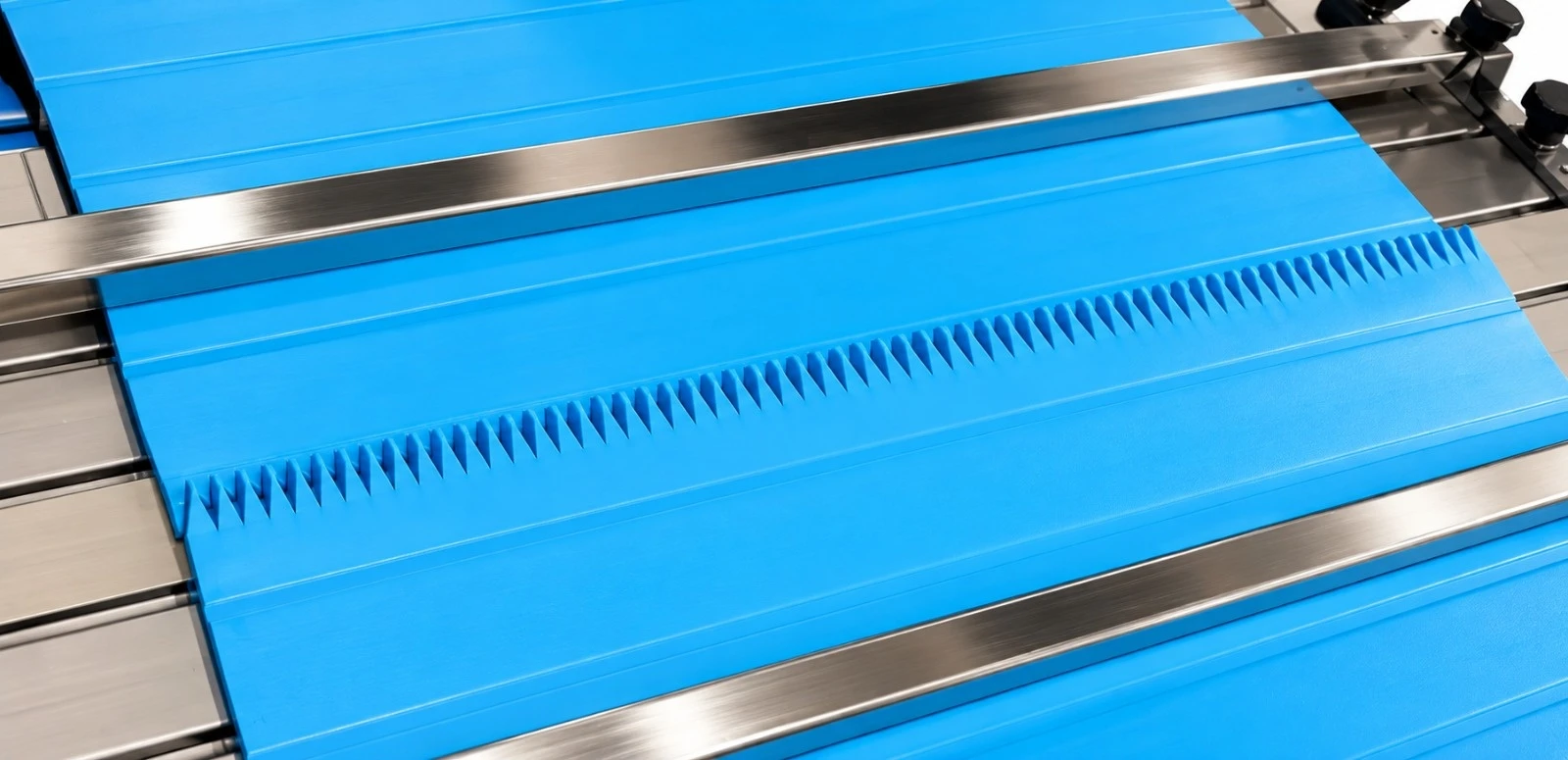

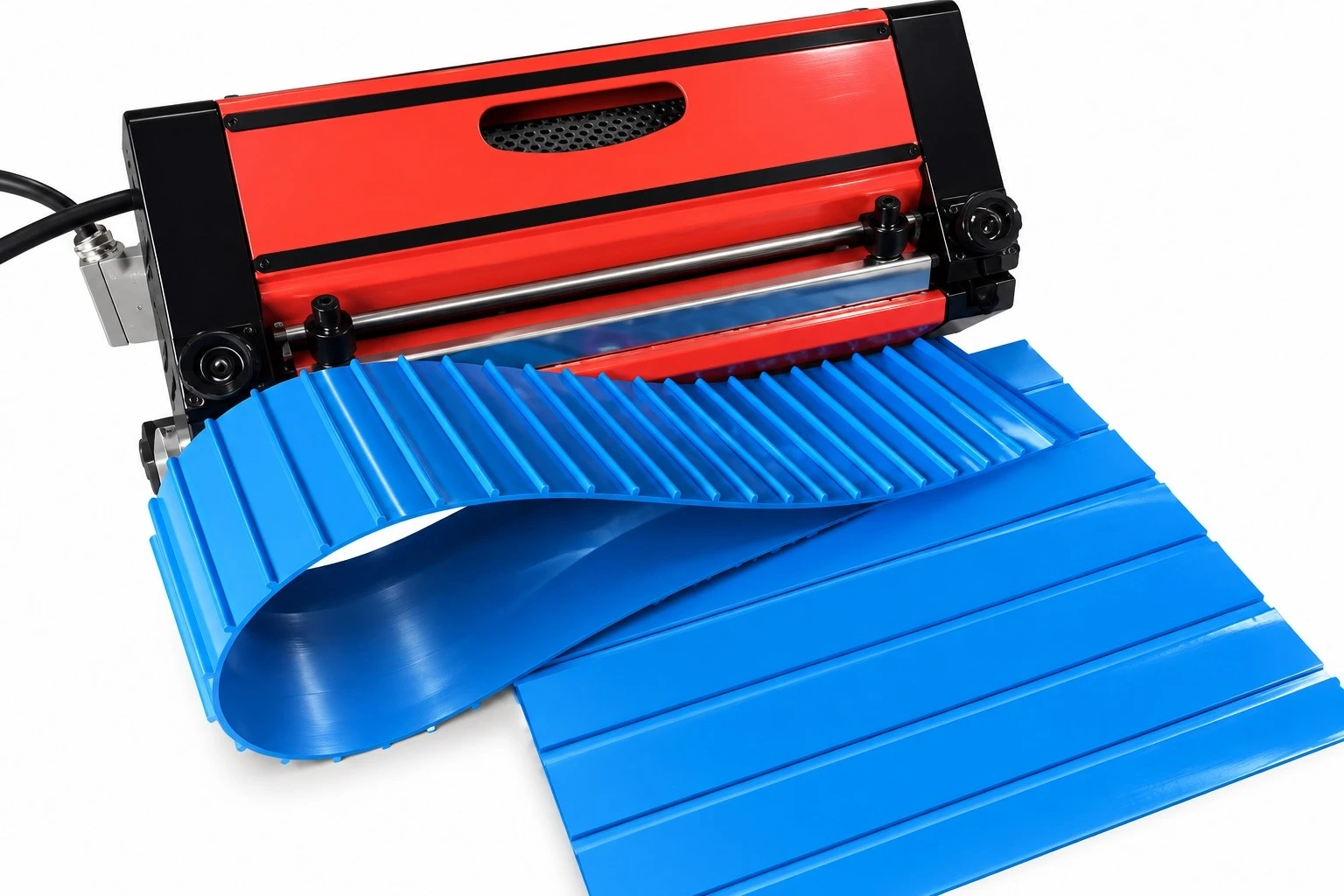

Emenda por dedos em correia positive-drive — perfuração manual, gabarito de corte e ferramenta portátil

Soldagem de Perfis em Correias Positive Drive

Cleats e Abas Laterais

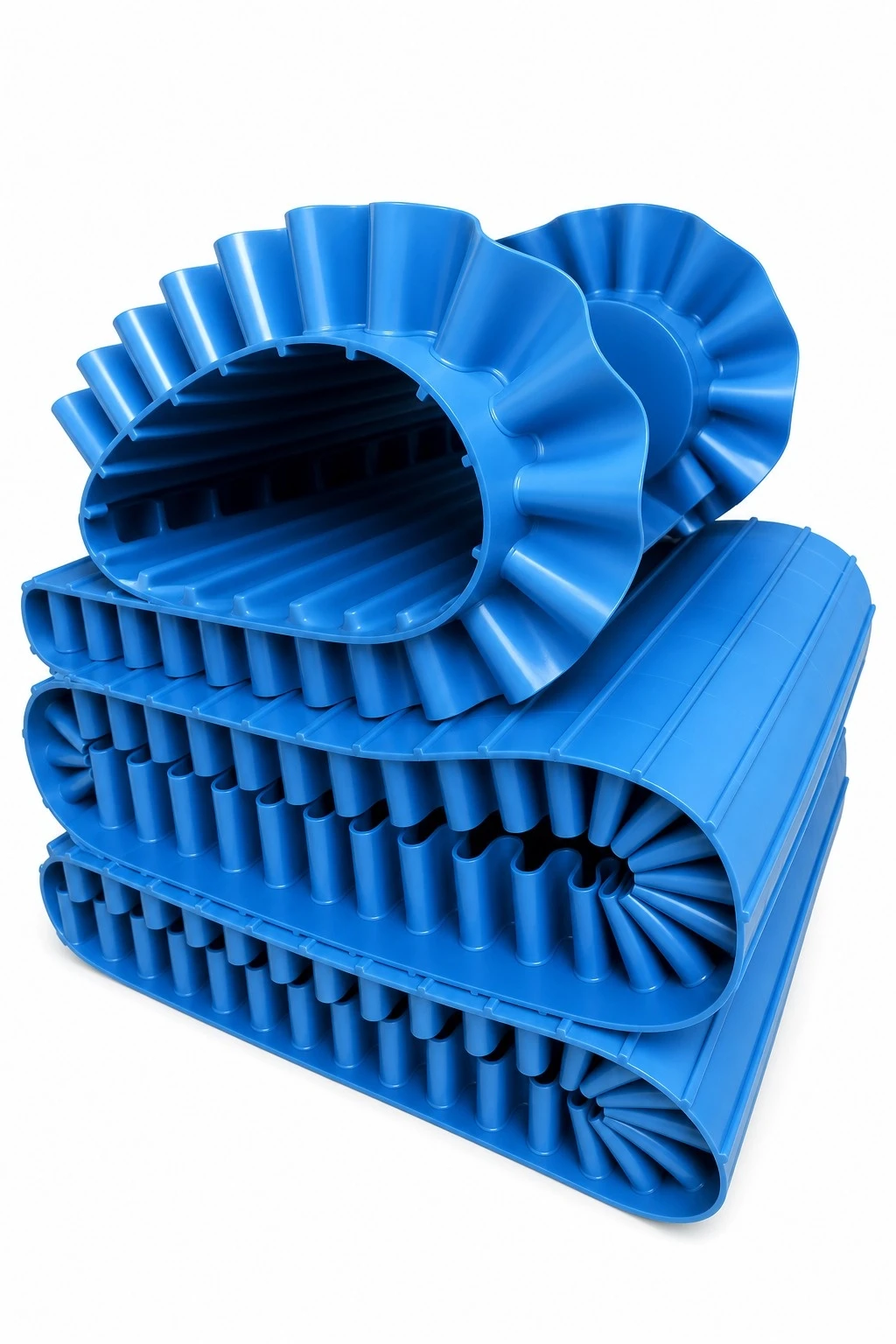

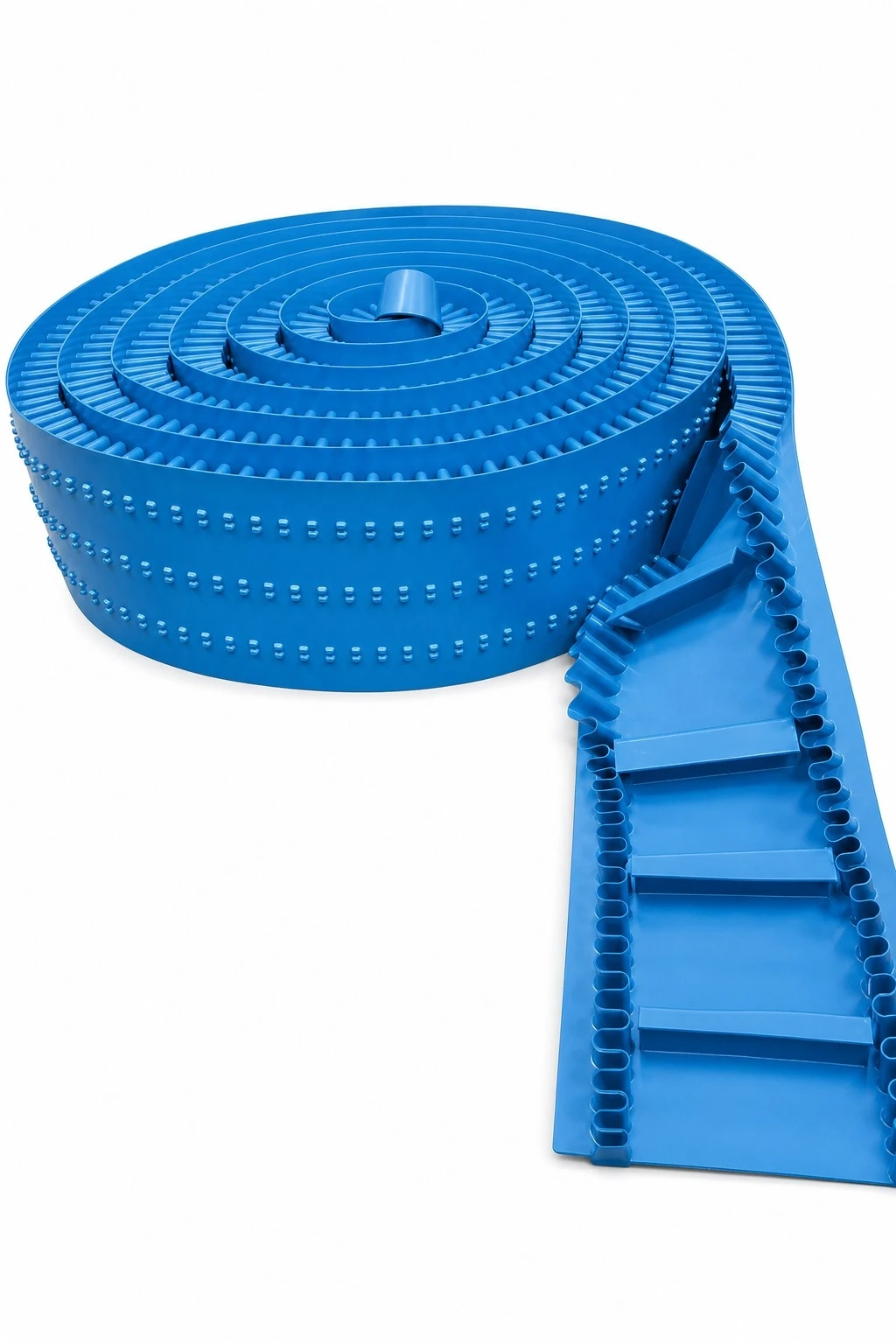

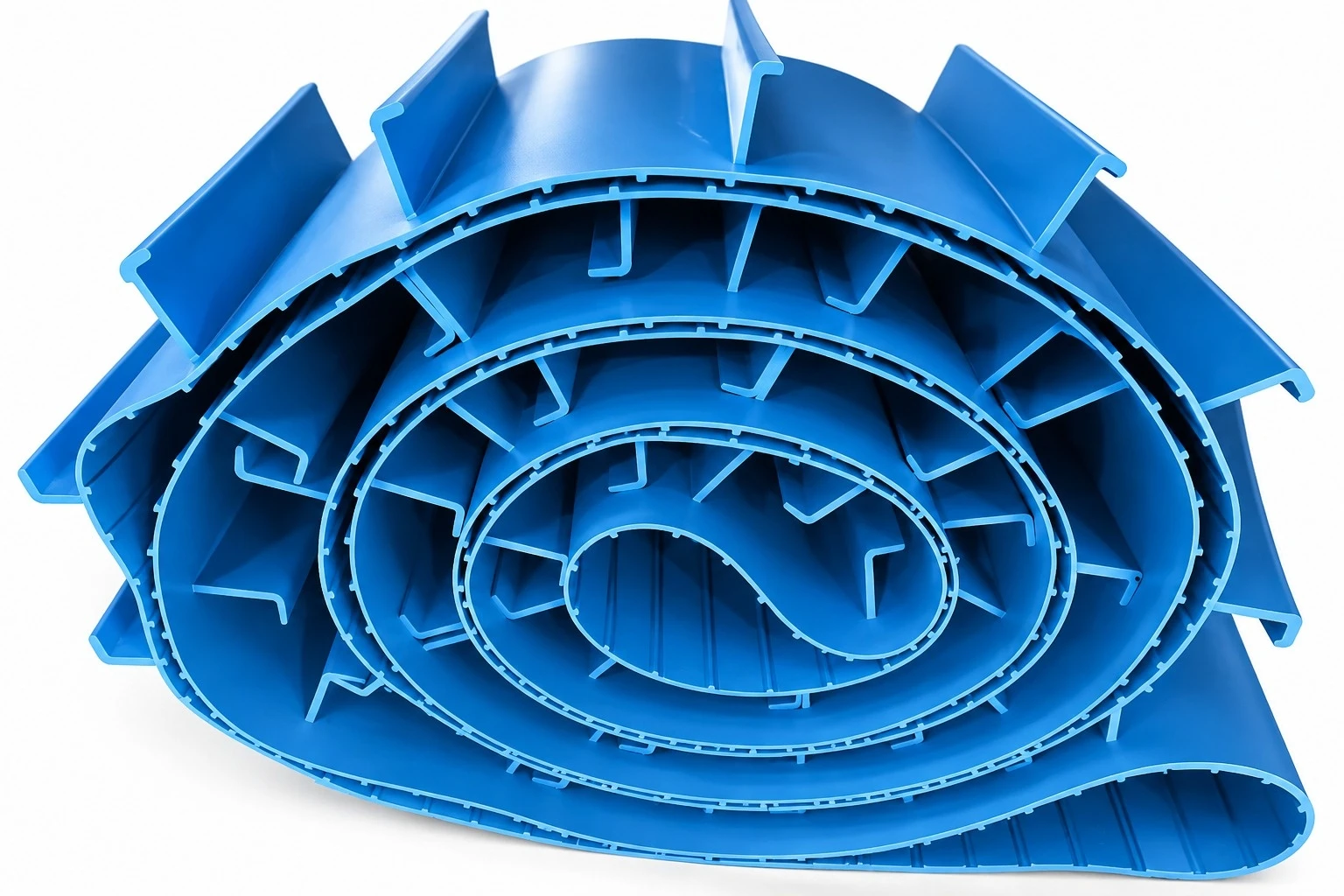

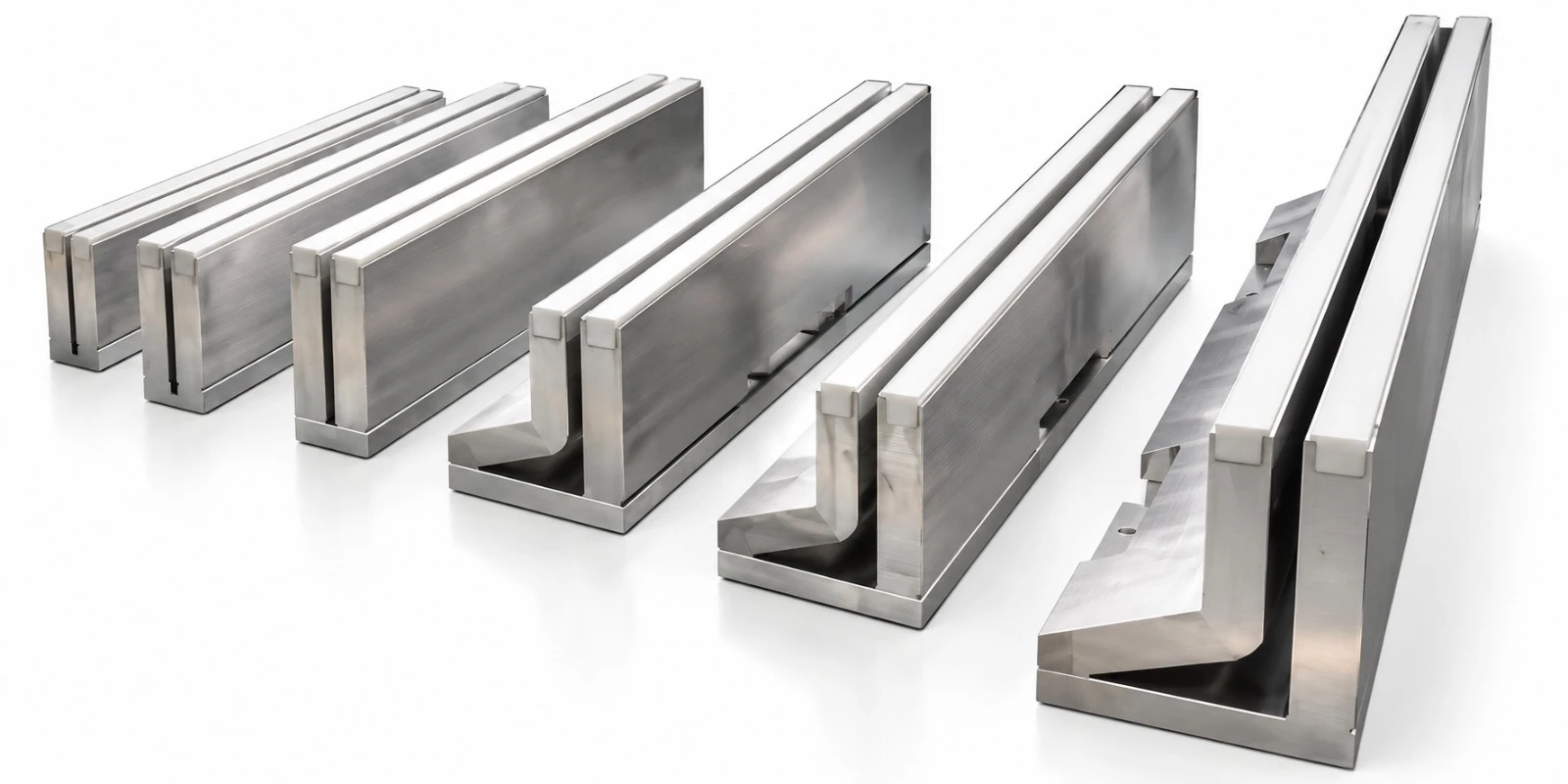

Cleats angulados e curvados moldados em TPU Moldes de cleat em alumínio Cleats combinados formando bolsões de elevação, e correia com cleats enrolada
  • Cleats angulados e curvados, feitos de TPU com tecnologia de soldagem por alta frequência.
  • Molde de cleat.
  • Podem ser combinados com cleats para formar bolsões de elevação de produto em ângulo acentuado ou vertical.

*Também é possível entrar em contato para necessidades de processamento de correias positive drive.

Perfuração em Correia Positive Drive

Máquina projetada especialmente para a perfuração da correia positive-drive de acionamento central (Center Positive Drive Belt).

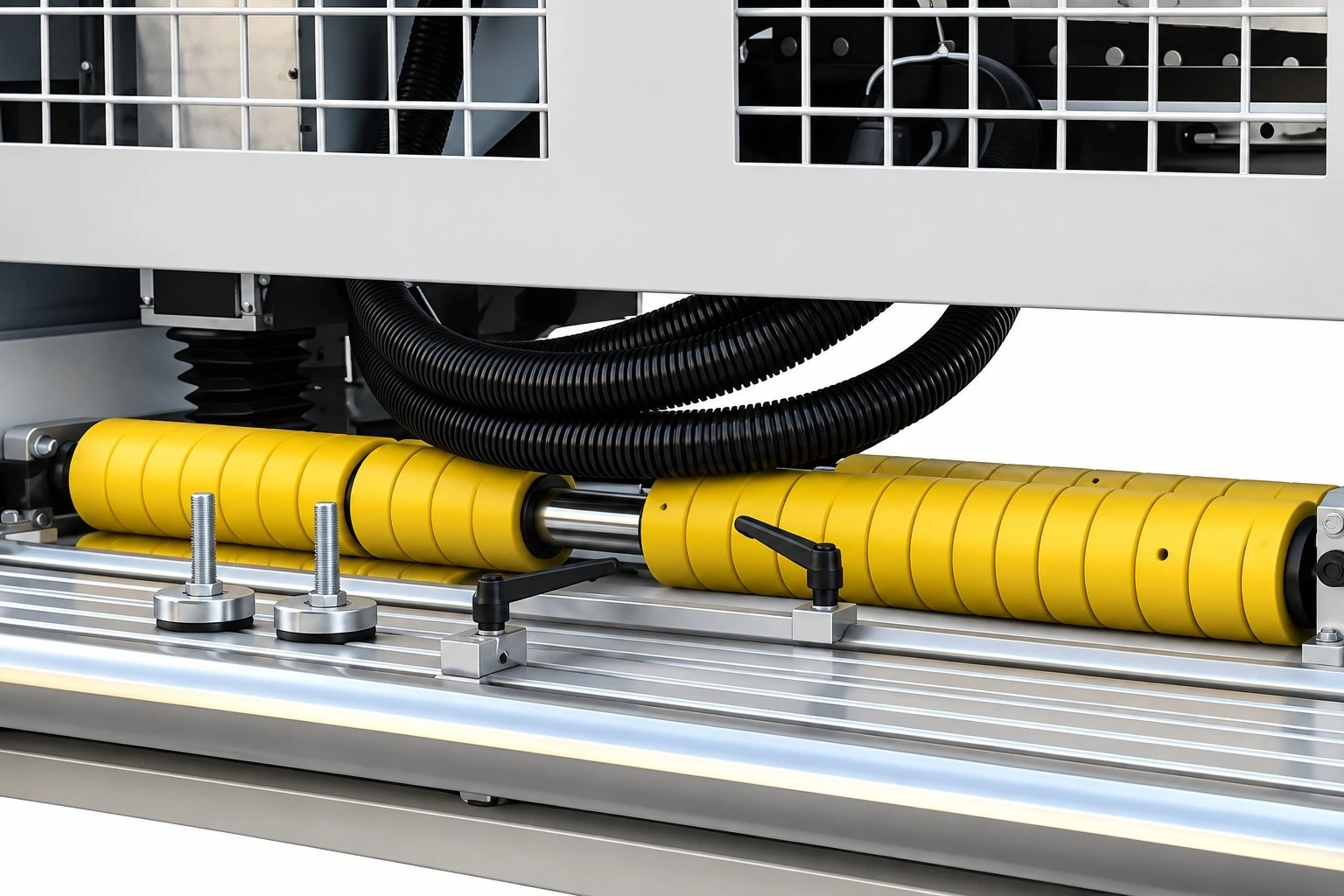

Máquina de perfuração de correia positive drive, com detalhe do rolete de passo do dente
Correia positive drive perfurada sob medida, montada na máquina

Vantagens

  • Diversas soluções de perfuração — fileira única, fileiras duplas etc. Profundidade de perfuração ajustável.
  • Rolete especial para se adaptar ao passo do dente e garantir o movimento suave da correia positive-drive de acionamento central sobre a mesa de trabalho.
Baixar PDF original Voltar aos catálogos

Precisa de uma cotação para este equipamento?

Fale com nossa equipe e receba uma proposta personalizada.

Fale com um especialista
