Catálogo de Equipos PVC

Catálogo completo, 24 páginas — navegue por el índice o recorra la página.

Todos los catálogos Descargar PDF original
Índice del catálogo

Línea World Prime Services de máquinas para la fabricación, empalme y acabado de correas en PVC/PU — prensas de empalme a aire y a agua, perforadores de dedos, cortadoras, enrolladoras, soldadoras de guías/faldones laterales y de alta frecuencia, perforadoras, además de guías, faldones y tacos a medida.

Prensa de Empalme a Aire Portátil "All In One" PA300-3300

Ventajas

  • Empalme portátil, ligero, con maletín de transporte (flight case) como embalaje estándar — fácil de llevar a cualquier obra.
  • Empalme rápido: no más de 12 minutos — 4,5 min de calentamiento, 3 min de espera (dwell) y 2,5 min de enfriamiento.
  • Diseño "todo en uno": sistema de enfriamiento por aire y compresor integrados en la propia prensa.
  • Controlador de presión de aire (ajusta y muestra la presión actual), controlador SMC de alta calidad.
  • Sistema de enfriamiento por aire: ahorro de energía y bajo impacto ambiental — sin residuos ni humo durante el trabajo.
Prensa de Empalme a Aire Portátil "All In One" PA300-3300

Ficha Técnica

ModeloPA300PA600PA900PA1200PA1500PA1500HPA1800
Longitud efectiva305mm610mm914mm1219mm1524mm1524mm1829mm
Anchura efectiva130mm
Peso de la parte superior11kg13kg18kg25,5kg30kg53kg47,5kg
Peso de la parte inferior10kg16kg20kg28,5kg30kg45kg63,6kg
Peso total21kg29kg38kg54kg62kg100kg121kg
Altura total220mm225mm
Anchura total250mm
Longitud total505mm805mm1105mm1405mm1705mm1700mm2005mm
Presión máxima2Bar
Temperatura máxima200°C
Potencia1,6KW2,8KW4,0KW5,3KW6,5KW6,5KW7,6KW
Peso del maletín (flight case)39kg52kg66kg80kg95kg132kg158kg
Peso bruto50kg72kg99kg104kg127kg162kg195kg
Dimensión del embalaje790x430x420mm1090x430x420mm1390x430x420mm1720x450x430mm1990x430x420mm1990x430x420mm2130x450x520mm

Alimentación Eléctrica

VoltajePA300PA600PA900PA1200PA1500PA1500HPA1800
Single PH/110V14A25A35A47A———
Single PH/220V7A12,5A18A23,5A29A29A34A
Three PH/230V5,5A10A14,5A19A23,5A23,5A26,5A
Three PH/380V4A7A10A14A16A16A19A
Three PH/440V3A5,5A8,5A11A14A14A16A

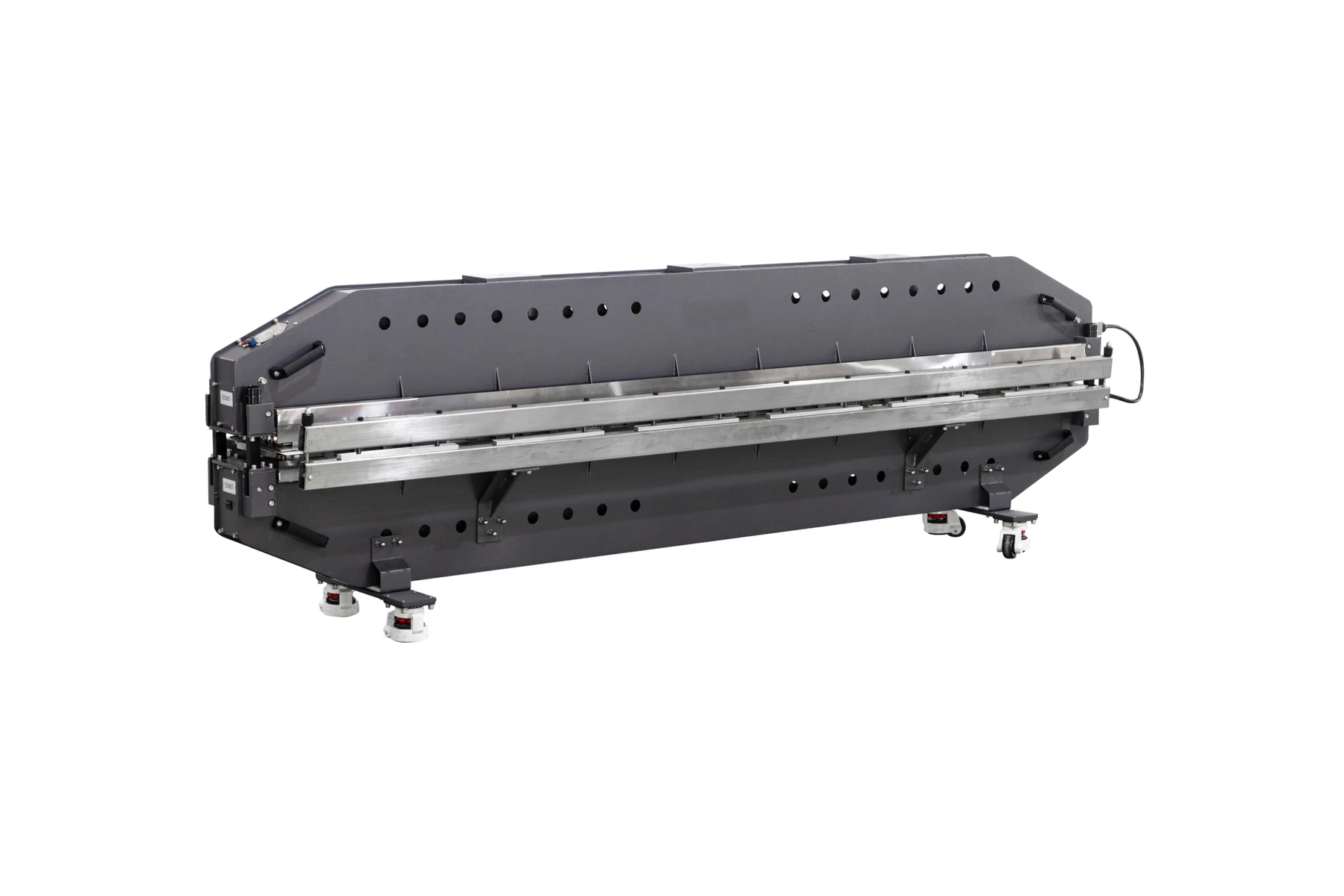

Prensa de Enfriamiento por Aire All In One PA2400-3300

Misma familia "todo en uno", en versión de gran formato para correas muy anchas — cuerpo reforzado en aleación de aluminio.

  • Anchura máxima de correa: 2400–3300mm
  • Diseño "todo en uno", con controlador/bomba de aire y demás accesorios integrados; permite ajustar de forma independiente las temperaturas de las partes superior e inferior, presurización automática y enfriamiento por ventilador.
  • Cuerpo reforzado en aleación de aluminio
  • Presión máxima: 2 Bar
  • Anchura efectiva de calentamiento: 150mm

Opciones

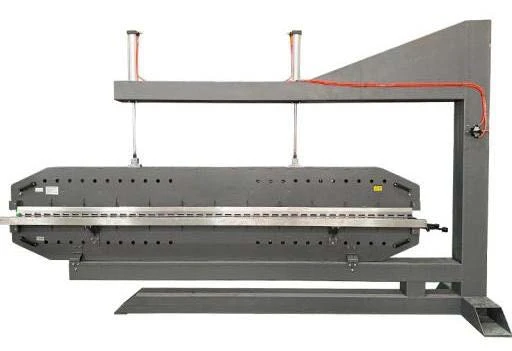

  • Soporte elevador neumático para la prensa
  • Accesorios de empalme: película y almohadilla de PTFE, juego de almohadilla de silicona, película de PVC/PU, etc.

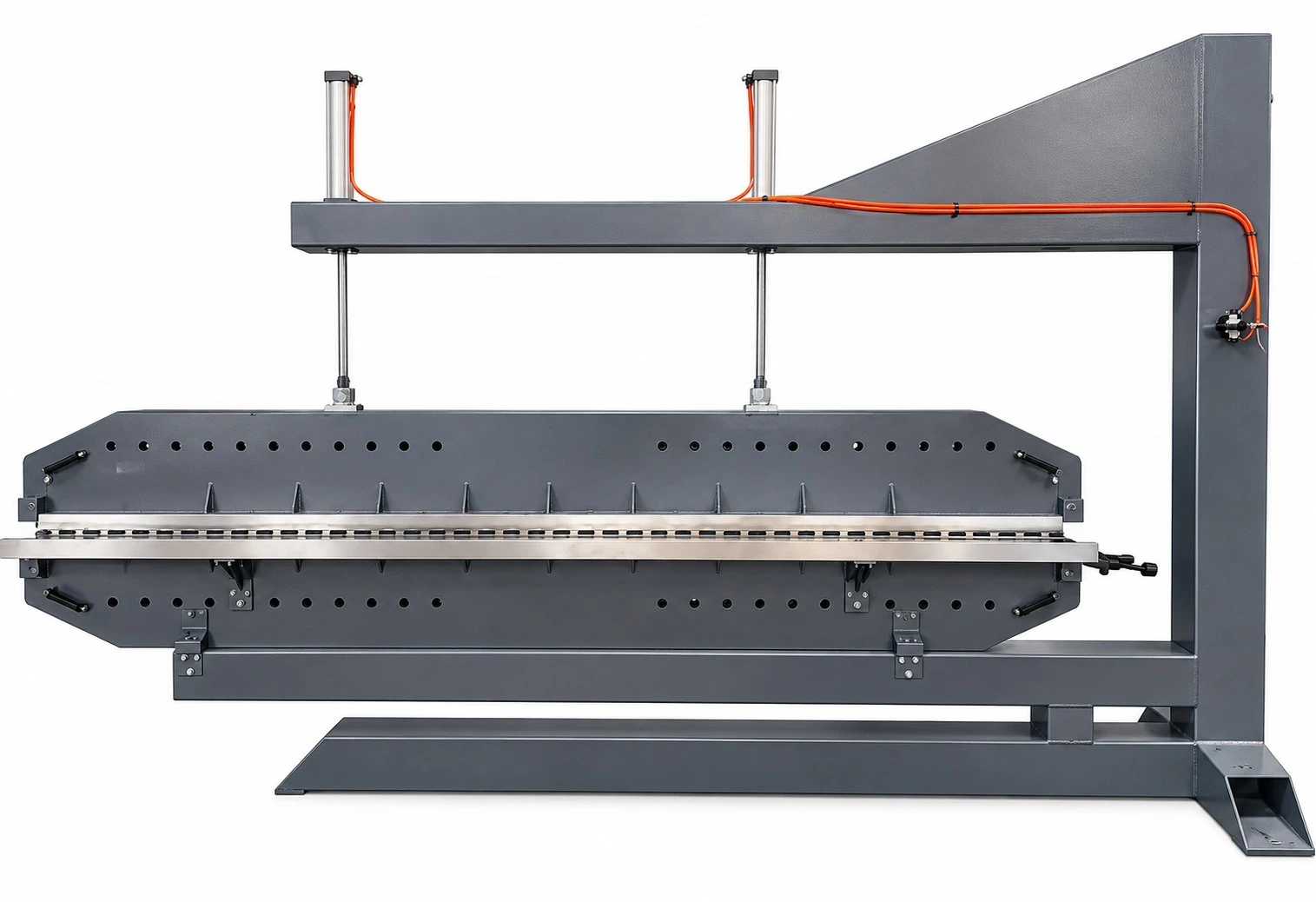

Prensa de Enfriamiento por Aire All In One PA2400-3300 Soporte elevador neumático para la prensa PA2400-3300 (opcional)

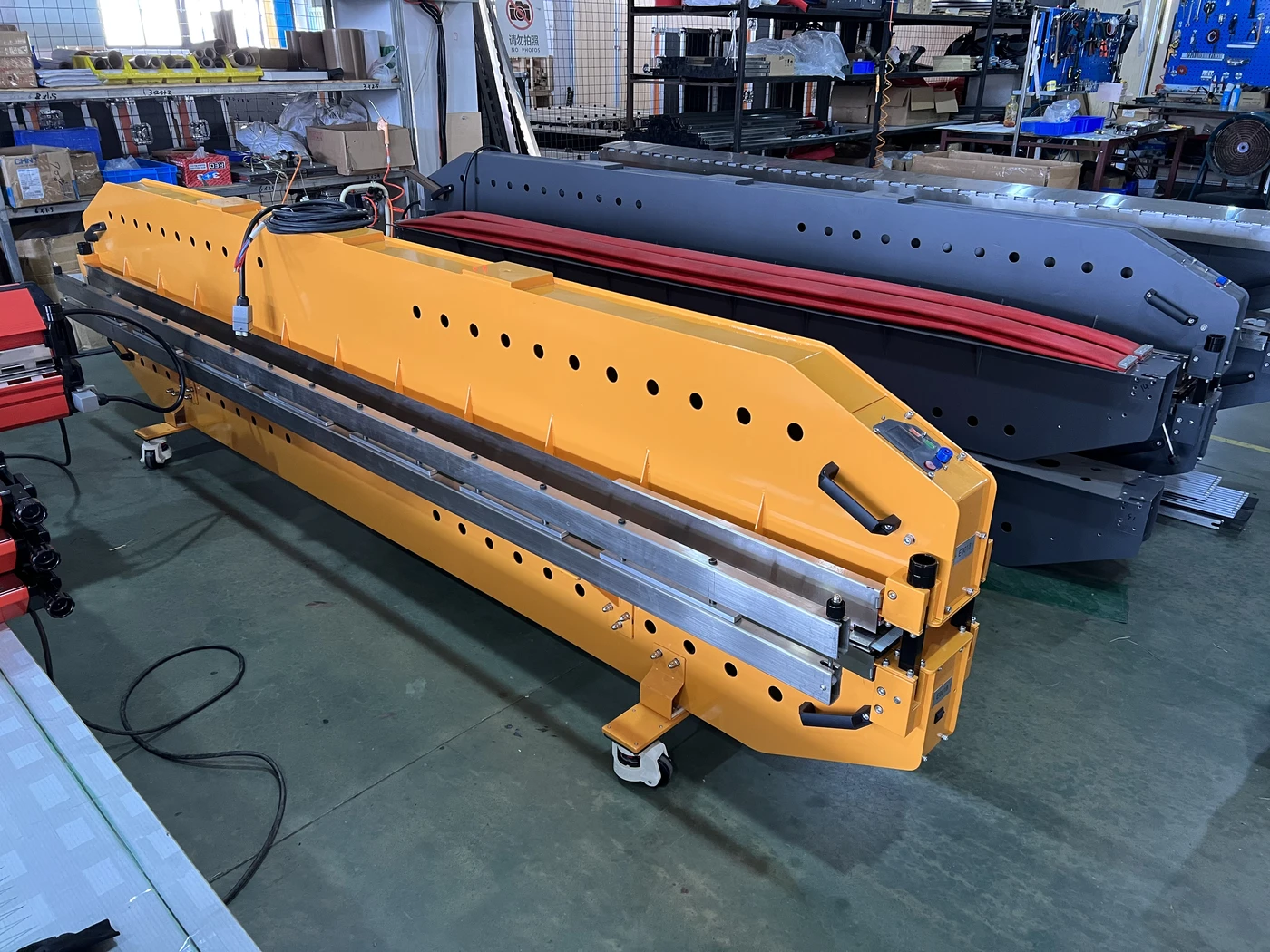

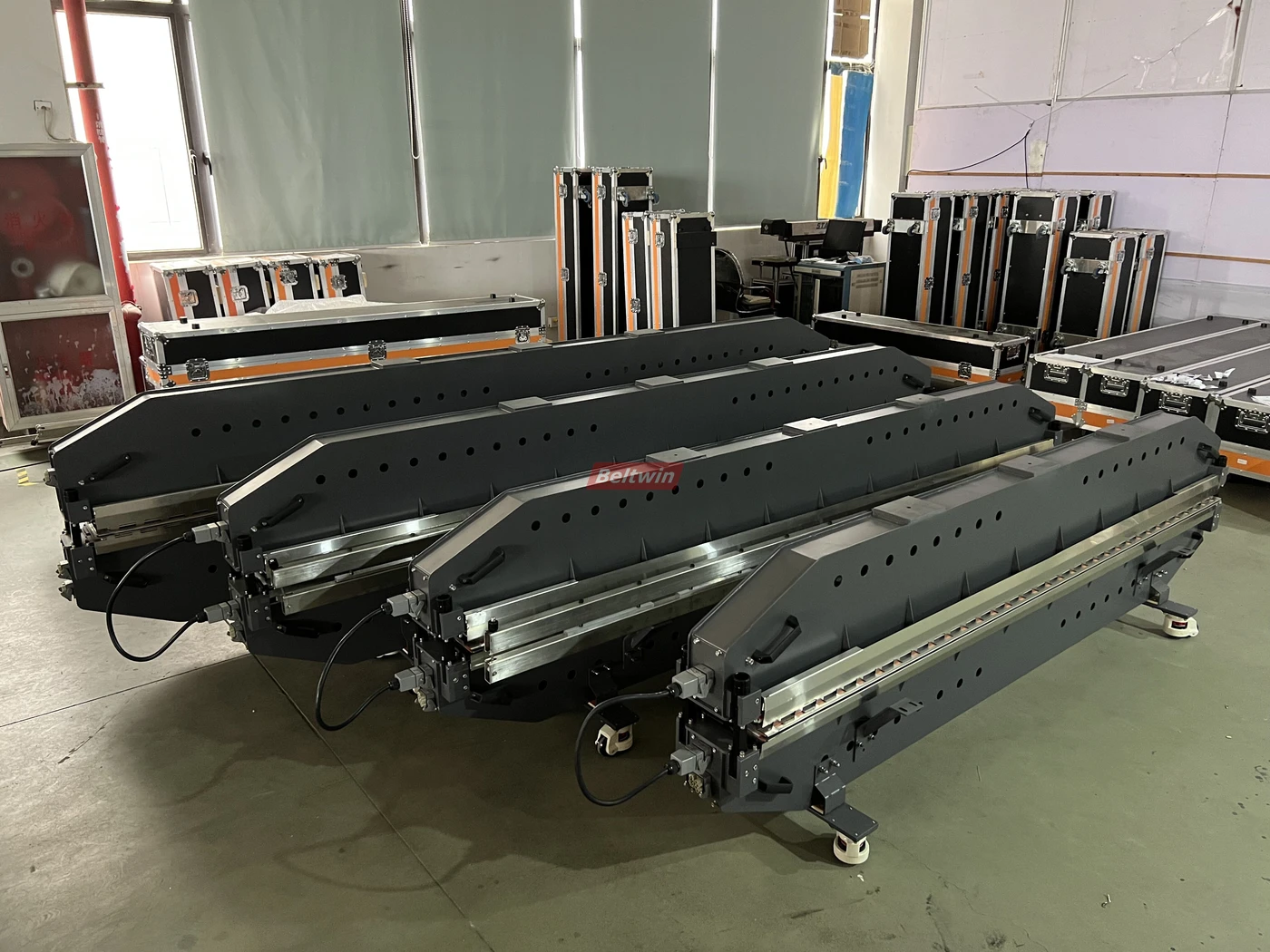

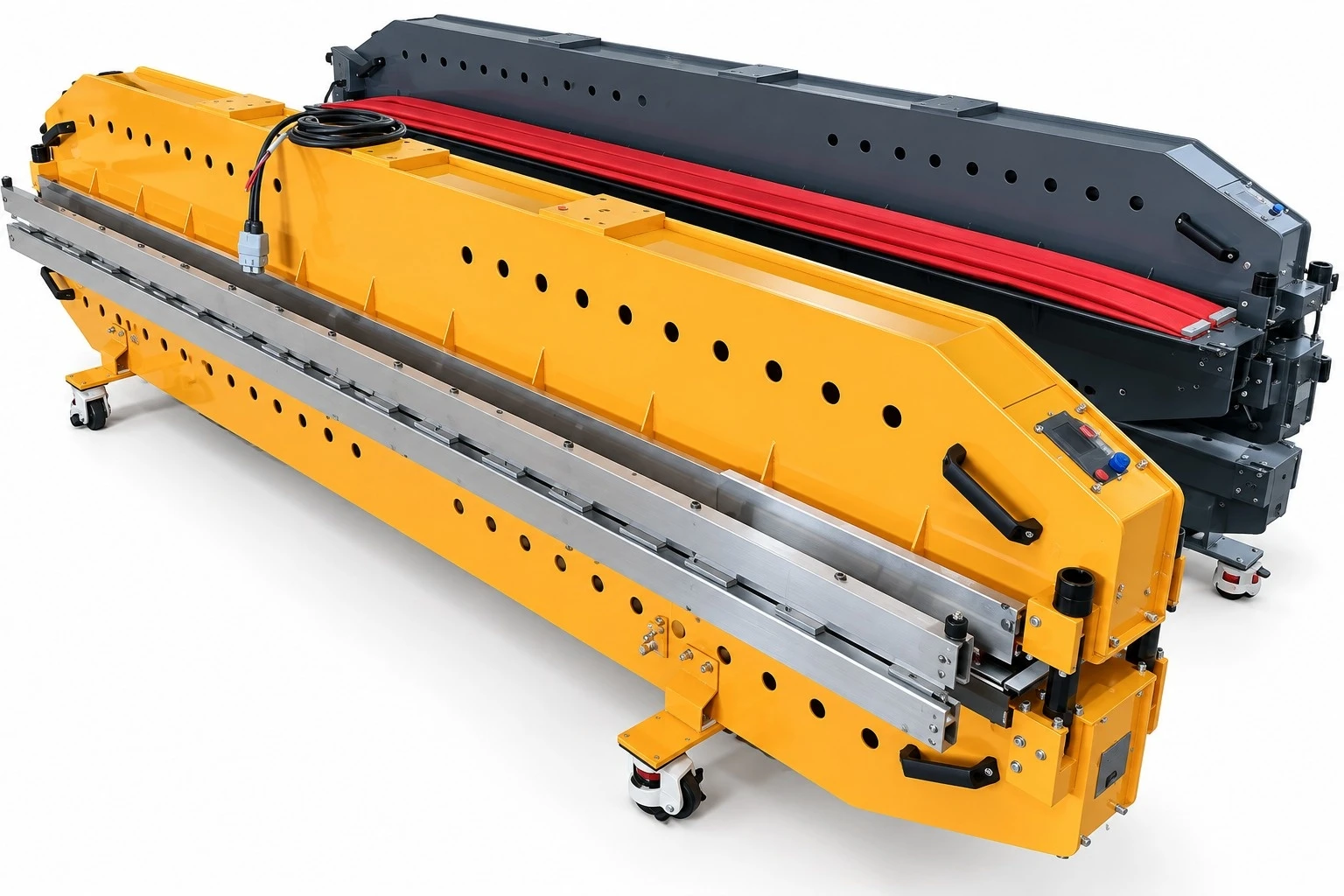

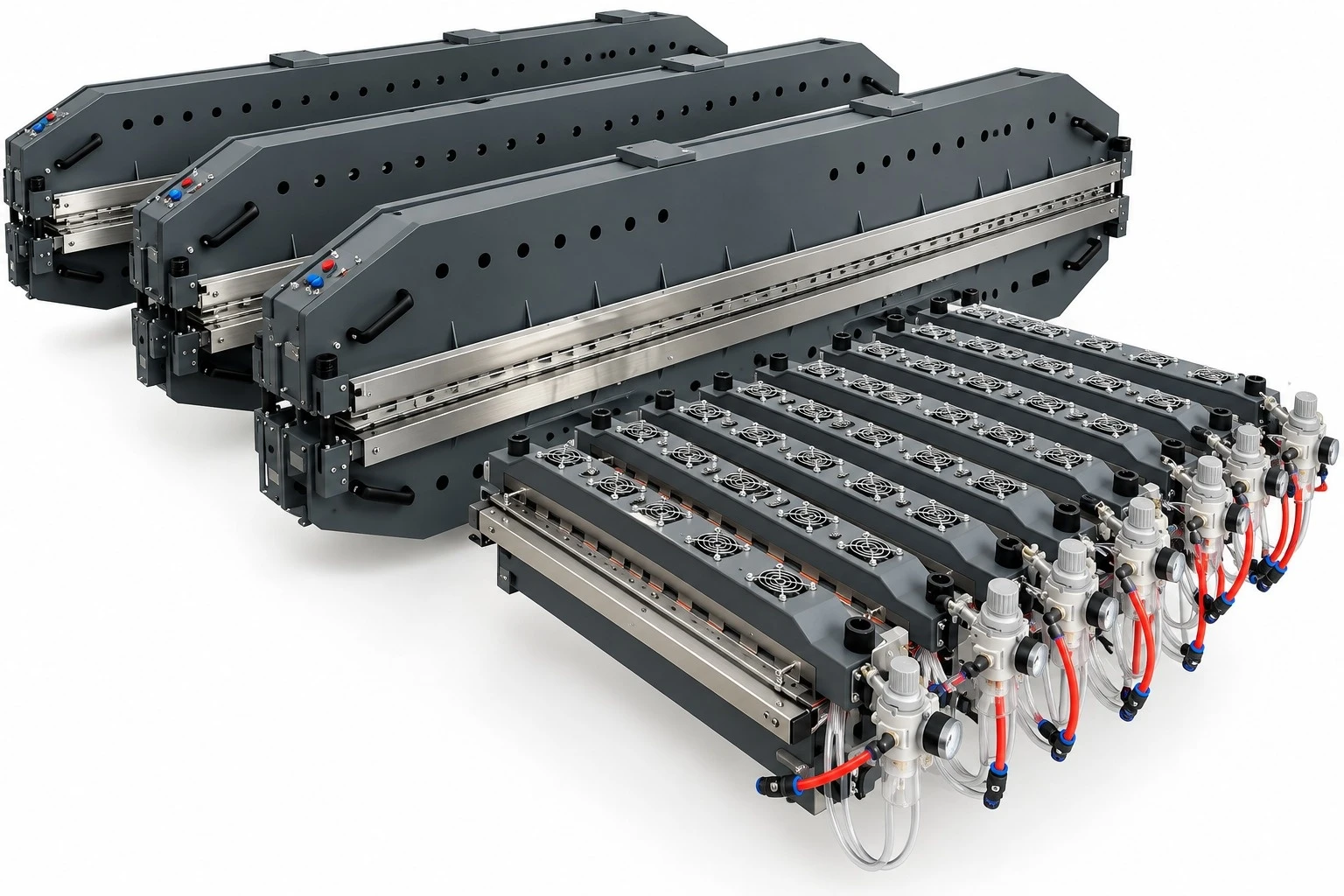

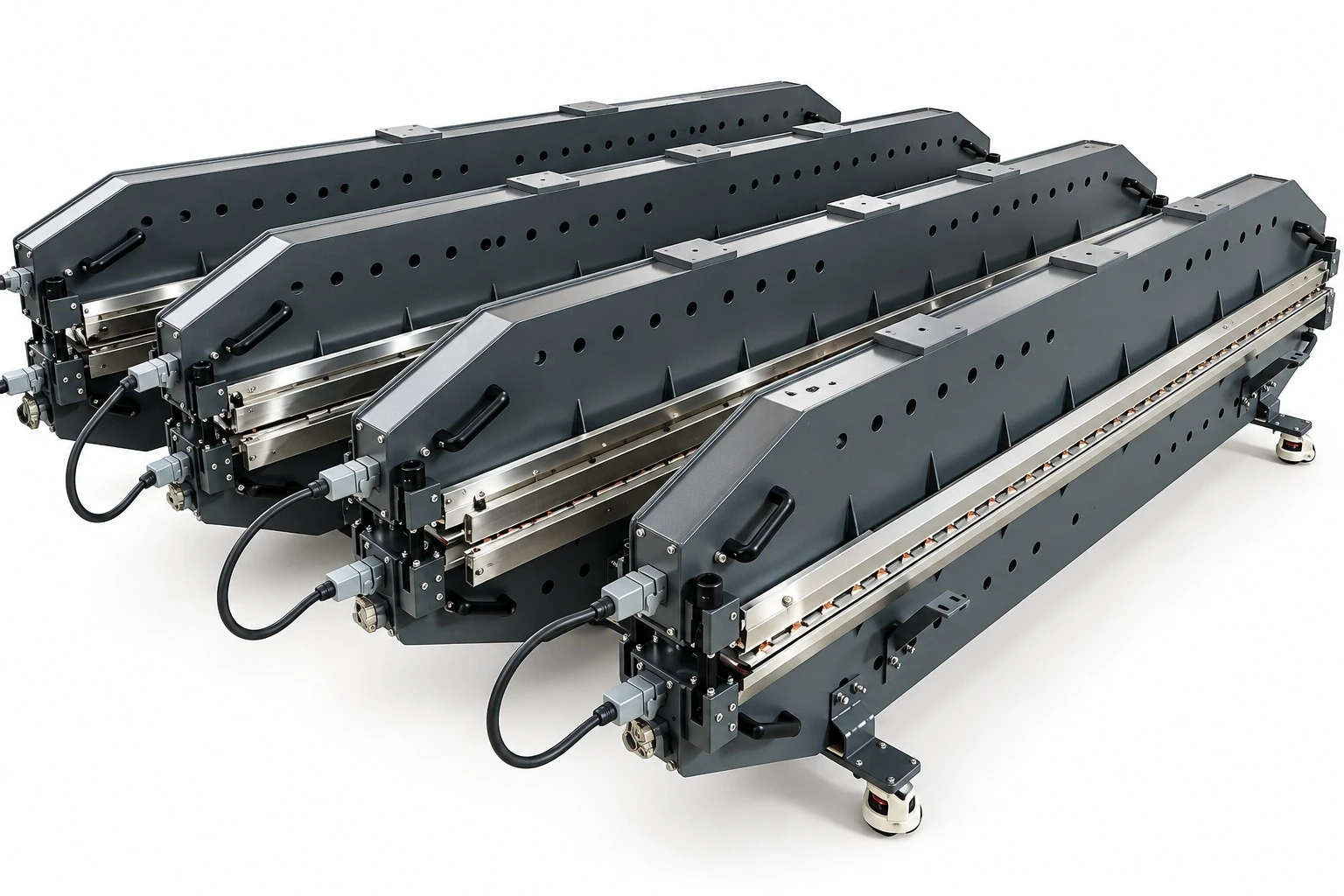

Prensas PA2400-3300 prontas na fábrica Prensa PA2400-3300 em laranja na linha de produção Prensas PA2400-3300 sobre bancada na fábrica
ModeloPA2400PA2700PA3000PA3300
Longitud efectiva2400mm2700mm3000mm3300mm
Anchura efectiva150mm
Peso de la parte superior63kg69kg77kg92kg
Peso de la parte inferior100kg133kg140kg160kg
Peso total163kg202kg217kg252kg
Altura de la parte superior370mm380mm400mm440mm
Altura de la parte inferior (sin ruedas)345mm380mm405mm
Altura total de la parte inferior455mm495mm525mm
Longitud total2650mm2950mm3250mm3560mm
Presión máxima2Bar
Temperatura máxima200°C
Potencia8,8KW9,5KW10KW10,8KW
Dimensión de embalaje2940x500x720mm3300x600x660mm3390x550x1020mm3690x600x1020mm

Nueva Prensa de Empalme a Aire PA600-2100

Línea de sobremesa (sin compresor integrado) — mismo rango de nomenclatura de modelo que la versión portátil "All In One", pero producto y estructura diferentes; verifique la especificación de cada modelo antes de pedir.

Ficha Técnica

ModeloPA600PA900PA1200
Longitud efectiva600mm900mm1200mm
Anchura efectiva150mm
Peso de la parte superior19kg32kg38kg
Peso de la parte inferior21kg34kg39kg
Peso total40kg66kg77kg
Altura total320mm
Anchura total293mm
Longitud total875mm1105mm1425mm
Altura de la parte superior250mm
Altura de la parte inferior190mm
Presión máxima2Bar
Temperatura máxima200°C
Potencia2,2KW3,2KW4,0KW
Peso del maletín (flight case)63kg94kg103kg
Peso bruto93kg115kg136kg
Dimensión del embalaje1185x490x705mm1400x430x410mm1710x430x410mm
ModeloPA1500PA1800PA2100
Longitud efectiva1500mm1800mm2100mm
Anchura efectiva150mm
Peso de la parte superior43,6kg50kg56,6kg
Peso de la parte inferior45,7kg50kg60kg
Peso total91,5kg105kg119,4kg
Altura total320mm
Anchura total293mm
Longitud total1725mm2025mm2325mm
Altura de la parte superior185mm
Altura de la parte inferior140mm
Presión máxima2Bar
Temperatura máxima200°C
Potencia5KW6KW7,2KW
Peso del maletín (flight case)125kg142kg162kg
Peso bruto178kg199kg230kg
Dimensión del embalaje1924x456x527mm2224x456x527mm2524x456x527mm

Alimentación Eléctrica

VoltajePA-600PA-900PA-1200PA-1500PA-1800PA-2100
Single PH/110V20A29A36A———
Single PH/220V10A14,5A18A22,5A27A33,5A
Three PH/380VDisponible12A14,5A18,5A

Prensa a Agua — Cuerpo de Acero Inoxidable / Aleación de Aluminio

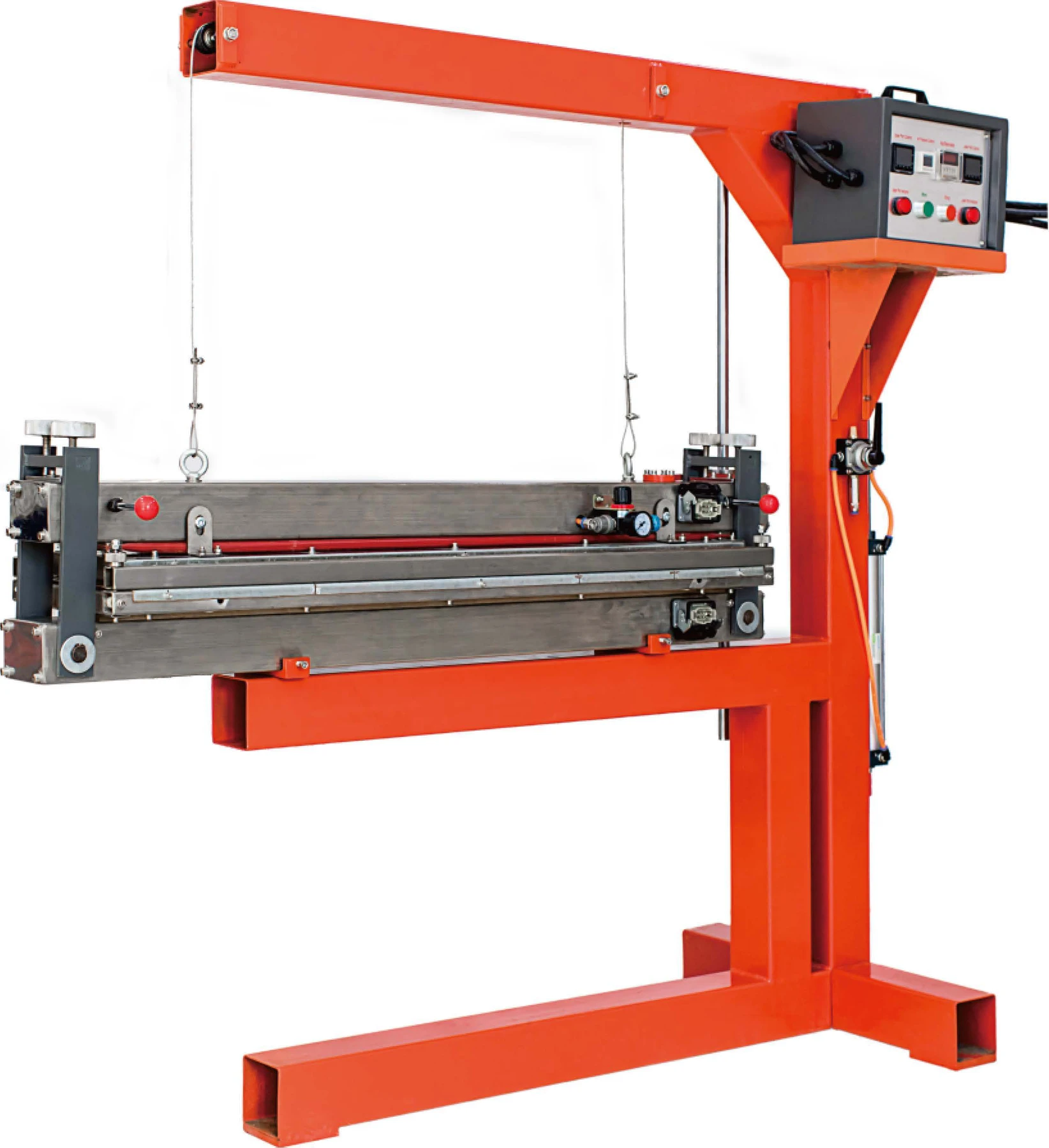

Cuerpo de acero inoxidable — PB600-1600, enfriamiento por agua:

Cuerpo de acero inoxidable — PB600-1600, enfriamiento por agua:
ModeloPB1100*150PB1300*150PB1600*150
Anchura de la correa1000mm1200mm1500mm
Tamaño del plato de calentamiento1000x130mm1200x130mm1200x130mm
Temperatura máxima200°C
Presión2Bar
Espesor máx. de la correa10mm
Longitud máx. sin fin850mm900mm
Altura de la parte inferior130mm175mm
Peso de la máquina105kg135kg150kg
Voltaje220V, monofásico
Potencia4,5KW5KW5,5KW
Sistema de enfriamientoEnfriamiento por agua
Tiempo de empalme (correa PU)Calentamiento: 20min / Espera: 3min / Enfriamiento: 3min
Dimensión del embalaje1940x480x660mm2110x480x660mm2460x480x620mm

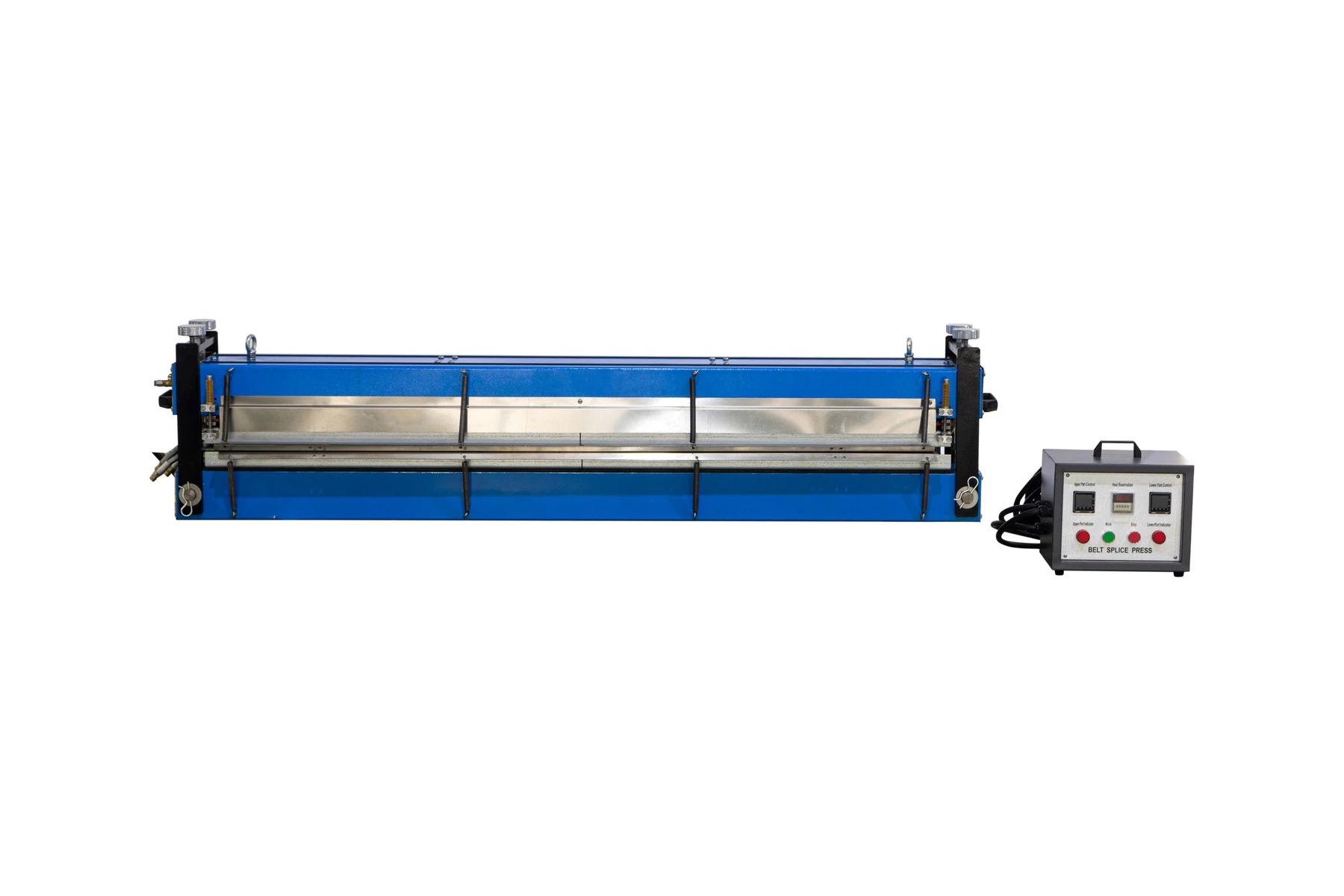

Cuerpo de aleación de aluminio — PB1100-1600 (200), enfriamiento por agua:

Cuerpo de aleación de aluminio — PB1100-1600 (200), enfriamiento por agua:
ModeloPB1100*200PB1300*200PB1600*200
Anchura de la correa1000mm1200mm1500mm
Tamaño del plato de calentamiento1000x170mm1200x170mm1500x170mm
Temperatura máxima200°C
Presión2Bar
Espesor máx. de la correa10mm
Espesor máx. sin fin1000mm
Altura de la parte inferior165mm
Peso de la máquina120kg144kg175kg
Voltaje220V/380V380V380V
Potencia5,5KW6KW6,2KW
Sistema de enfriamientoEnfriamiento por agua
Tiempo de empalme (correa PU)Calentamiento: 20min / Espera: 3min / Enfriamiento: 3min
Dimensión del embalaje1940x490x520mm2020x470x620mm2445x490x675mm

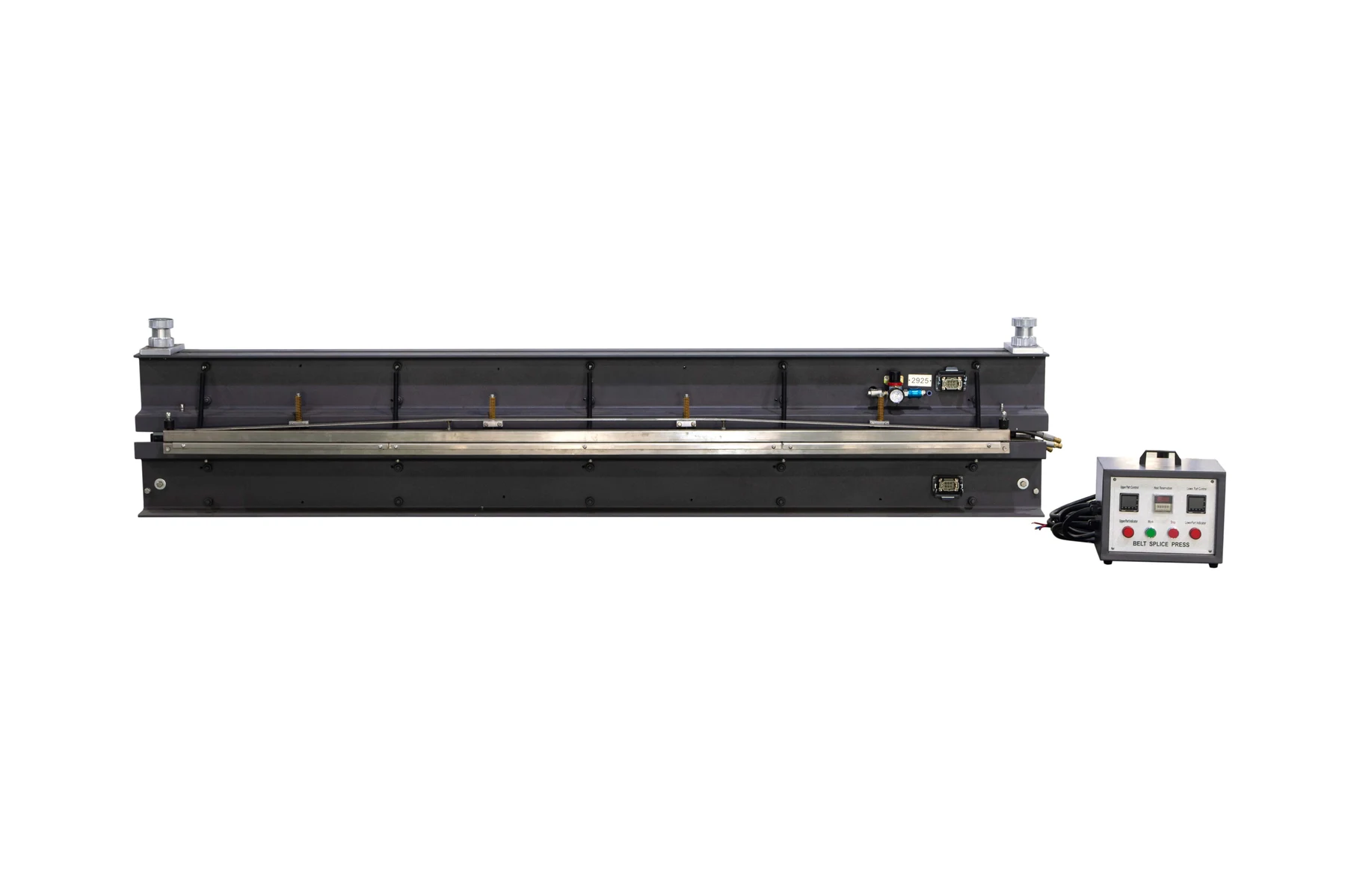

Prensa a Agua de Gran Tamaño PC2100-4200

Especificaciones

  • Cuerpo y plato de calentamiento en aleación de aluminio
  • Anchura efectiva de calentamiento de 150mm (200mm también disponible)
  • Tamaños diferentes para anchuras de correa de 2100mm hasta 5200mm
  • Sistema de enfriamiento rápido dentro de los platos
  • Calentar hasta 180°C toma cerca de 15-20min; enfriar de 180°C a 60°C toma cerca de 3-5min (según el tamaño de la prensa). La diferencia de temperatura entre el plato superior y el inferior es inferior a 3°C.
  • Presión de aire: 0 a 0,3 MPa

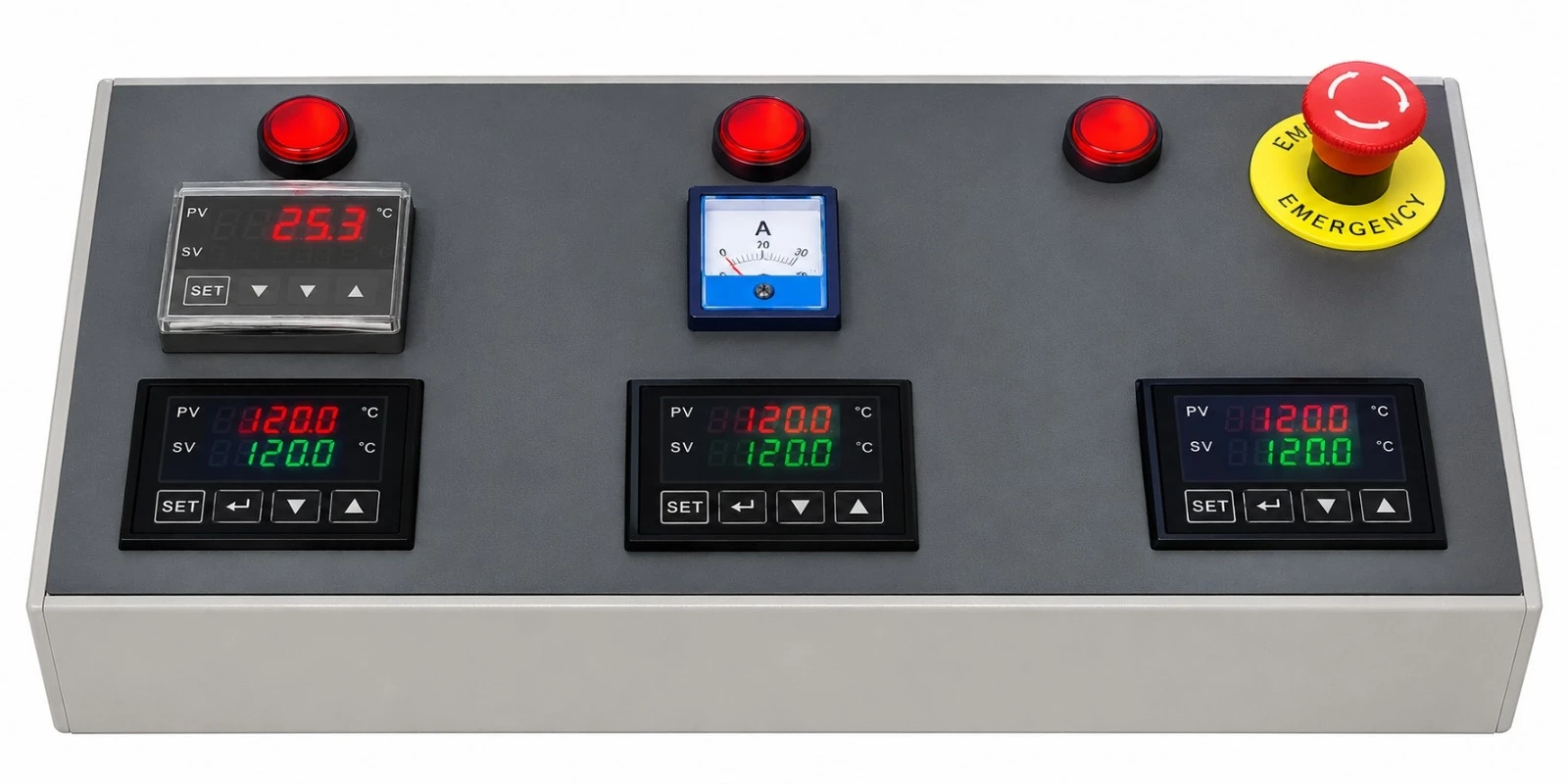

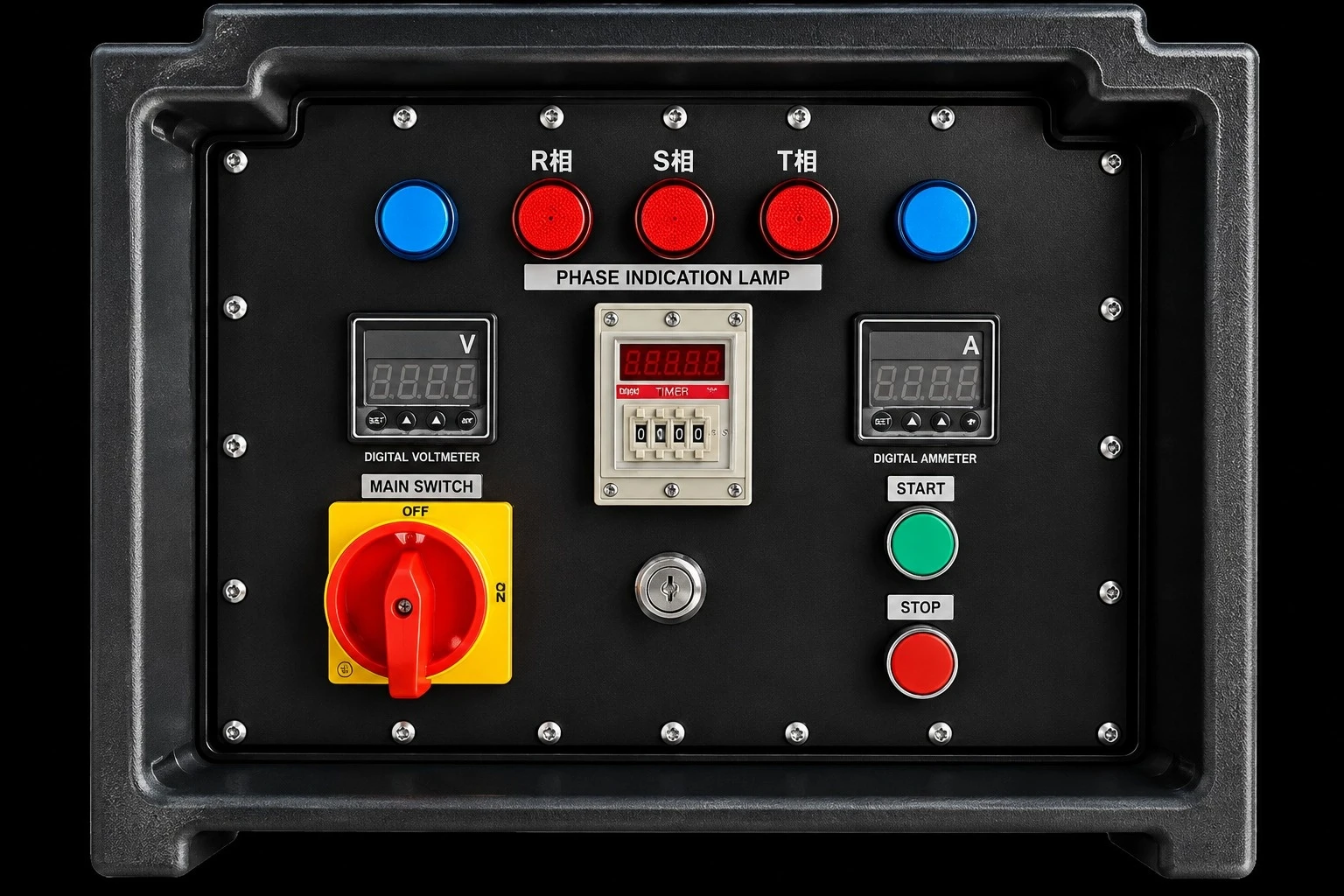

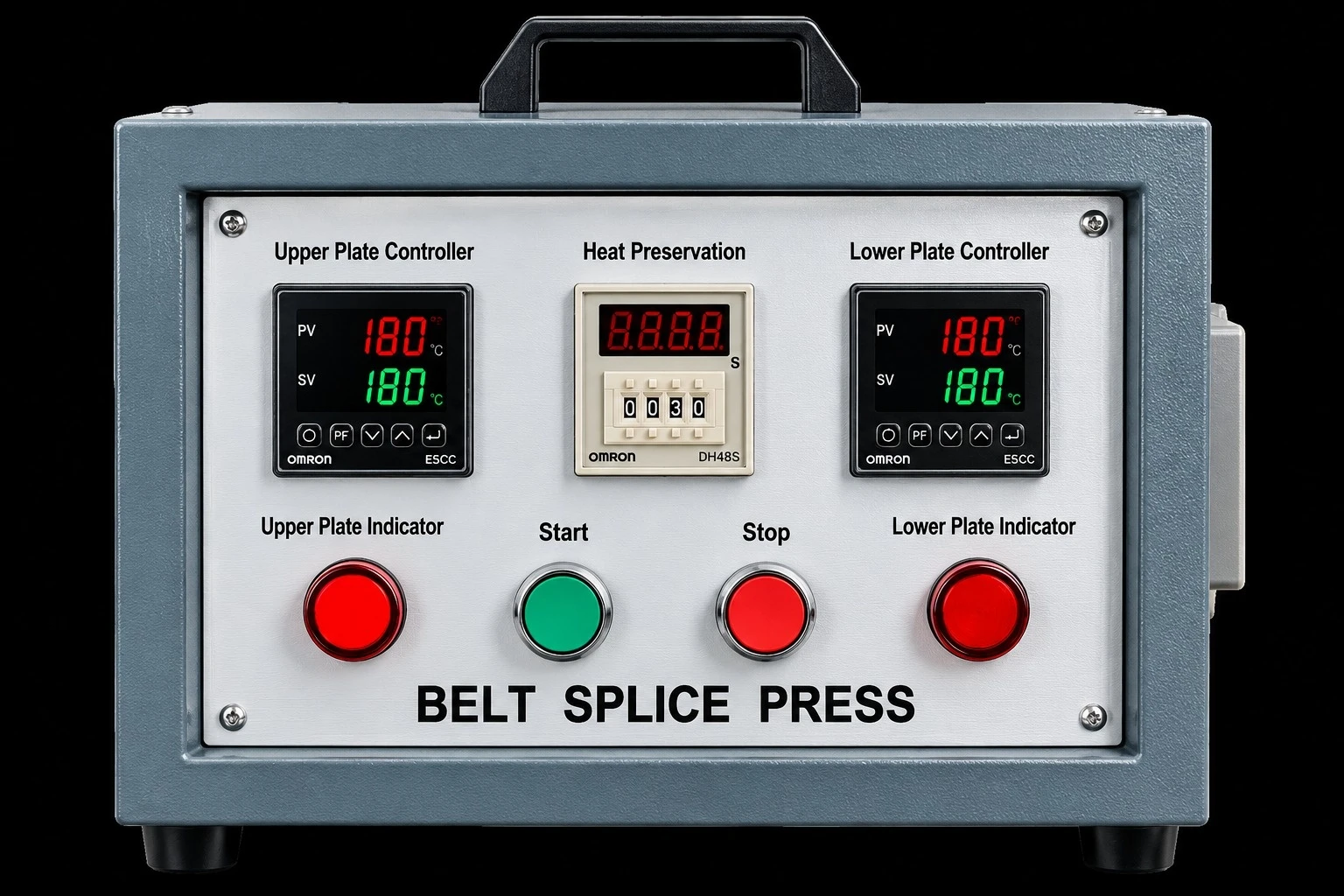

  • Panel de control de temperatura automático y fiable, con control de tiempo
Prensa a Agua de Gran Tamaño PC2100-4200
ModeloPC2100*150(200)PC2600*150(200)PC3200*150(200)PC4200*150(200)
Anchura de la correa2000mm2500mm3000mm4000mm
Área efectiva de calentamiento2000x130mm (200x170mm)2500x130mm (2500x170mm)3100x130mm (3100x170mm)4100x130mm (4100x170mm)
Temperatura máxima200°C
Presión2Bar
Espesor máx. de la correa10mm
Longitud mín. sin fin1000mm1050mm (1300mm)1200mm (1260mm)1200mm (1260mm)
Altura de la parte inferior212mm252mm (310mm)305mm305mm
Peso de la máquina20kg (así consta en el PDF original)295kg (356kg)460kg (490kg)565kg (620kg)
Voltaje220V/380V220V/380V220V/380V380V
Potencia8KW (9,5KW)11,8KW (15,5KW)12KW (14,4KW)15,6KW (16,3KW)
Sistema de enfriamientoEnfriamiento por agua
Tiempo de empalme (correa PU)Calentamiento: 20min / Espera: 3min / Enfriamiento: 3min
Peso del embalaje298kg (150) / 326kg (200)358kg (150) / 504kg (200)550kg660kg
Dimensión del embalaje2920x480x780mm3670x490x930mm4090x750x930mm5600x490x930mm

*La tabla del PDF original indica 20kg para el peso de la máquina PC2100 — muy por debajo de los demás modelos de la misma línea; reproducido aquí fielmente tal como consta en la fuente, aunque el valor parece improbable para un equipo de este tamaño.

Accesorios

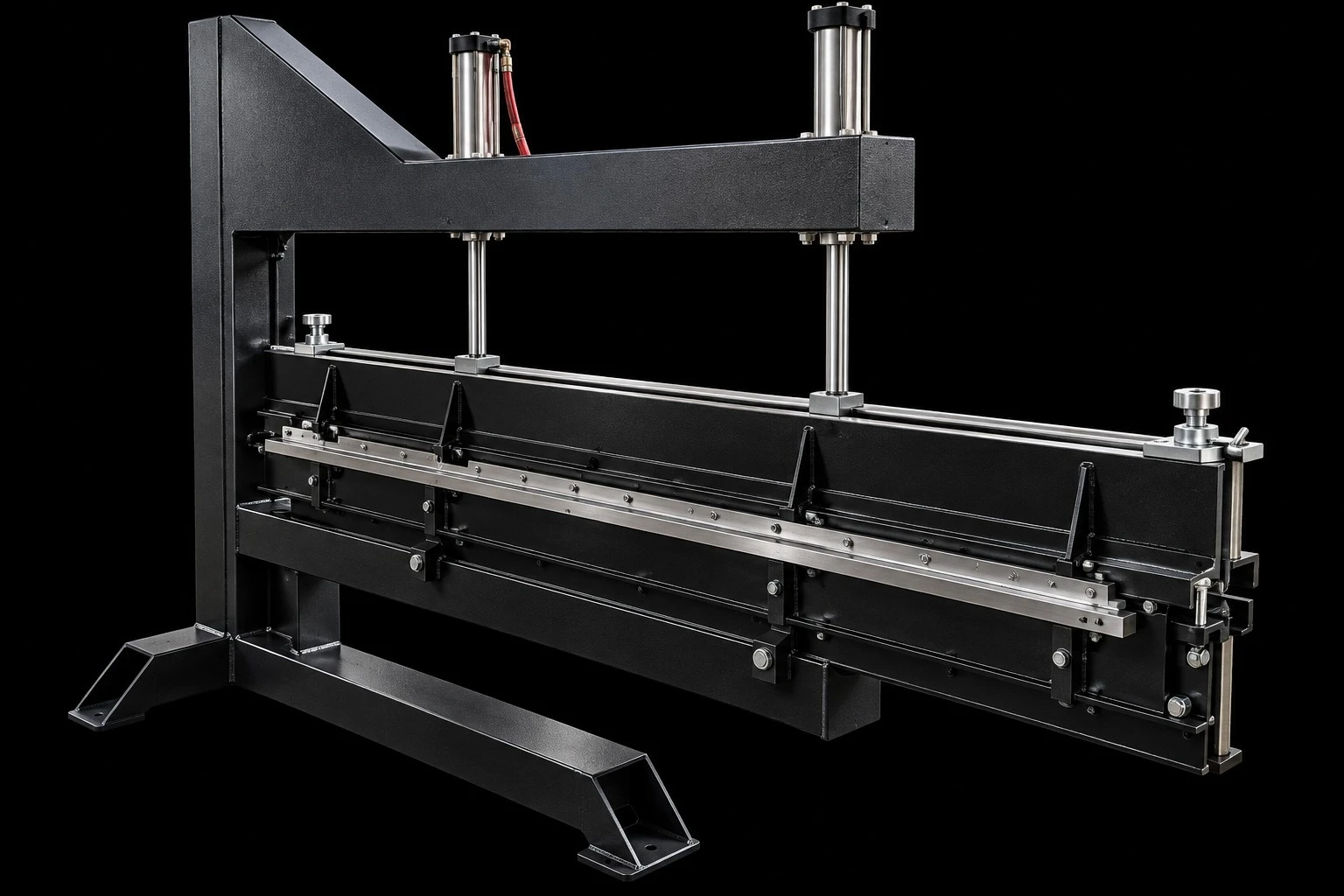

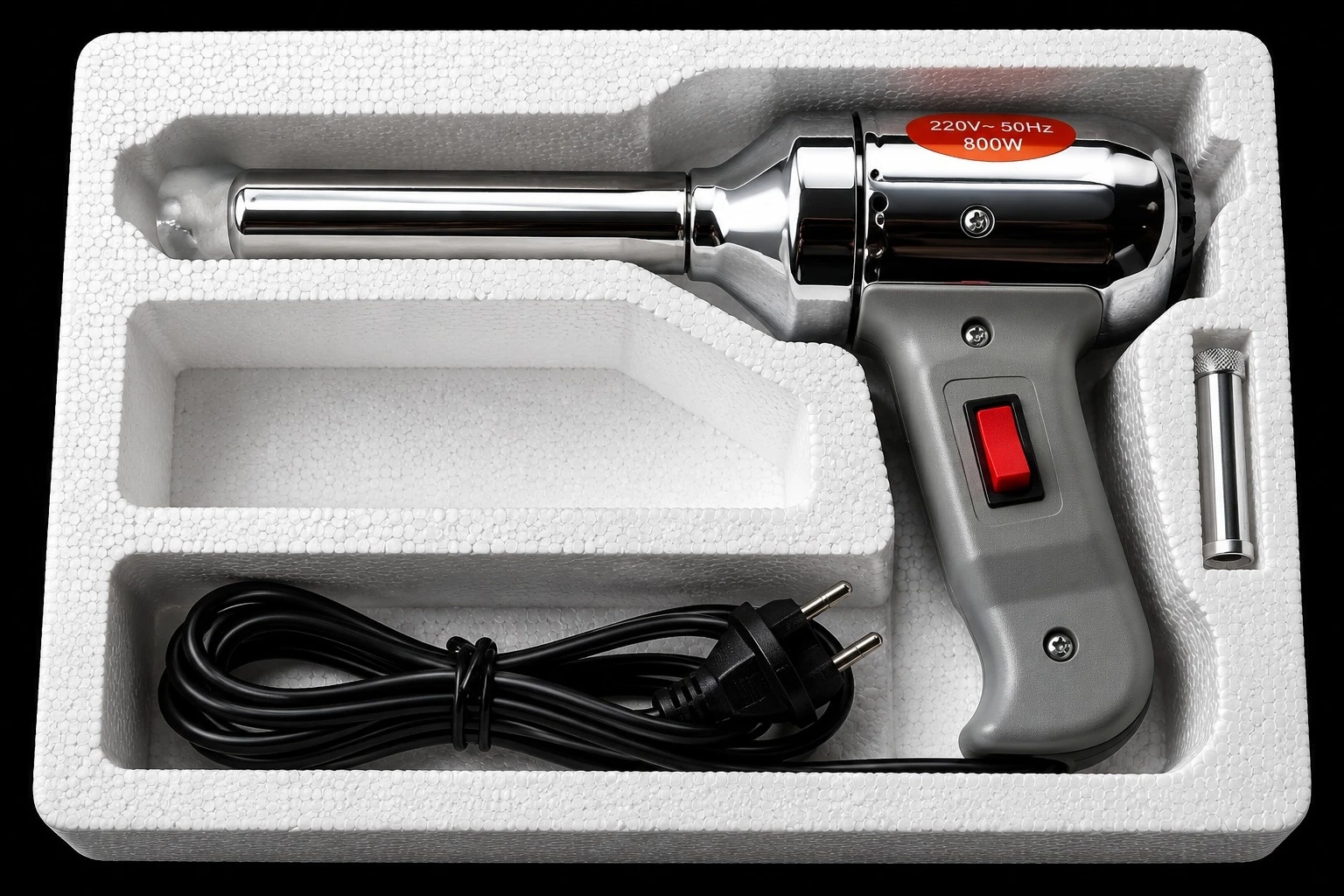

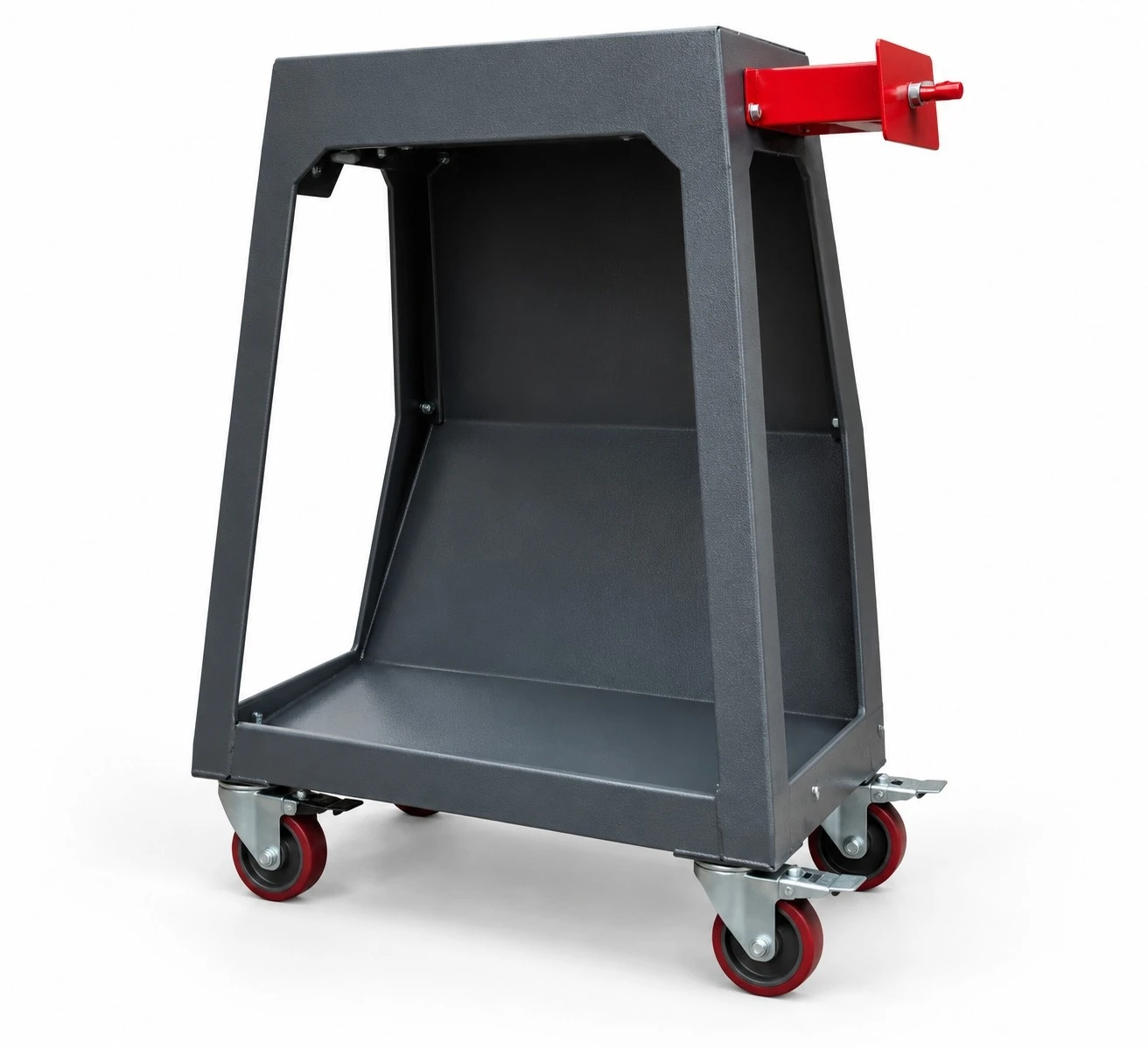

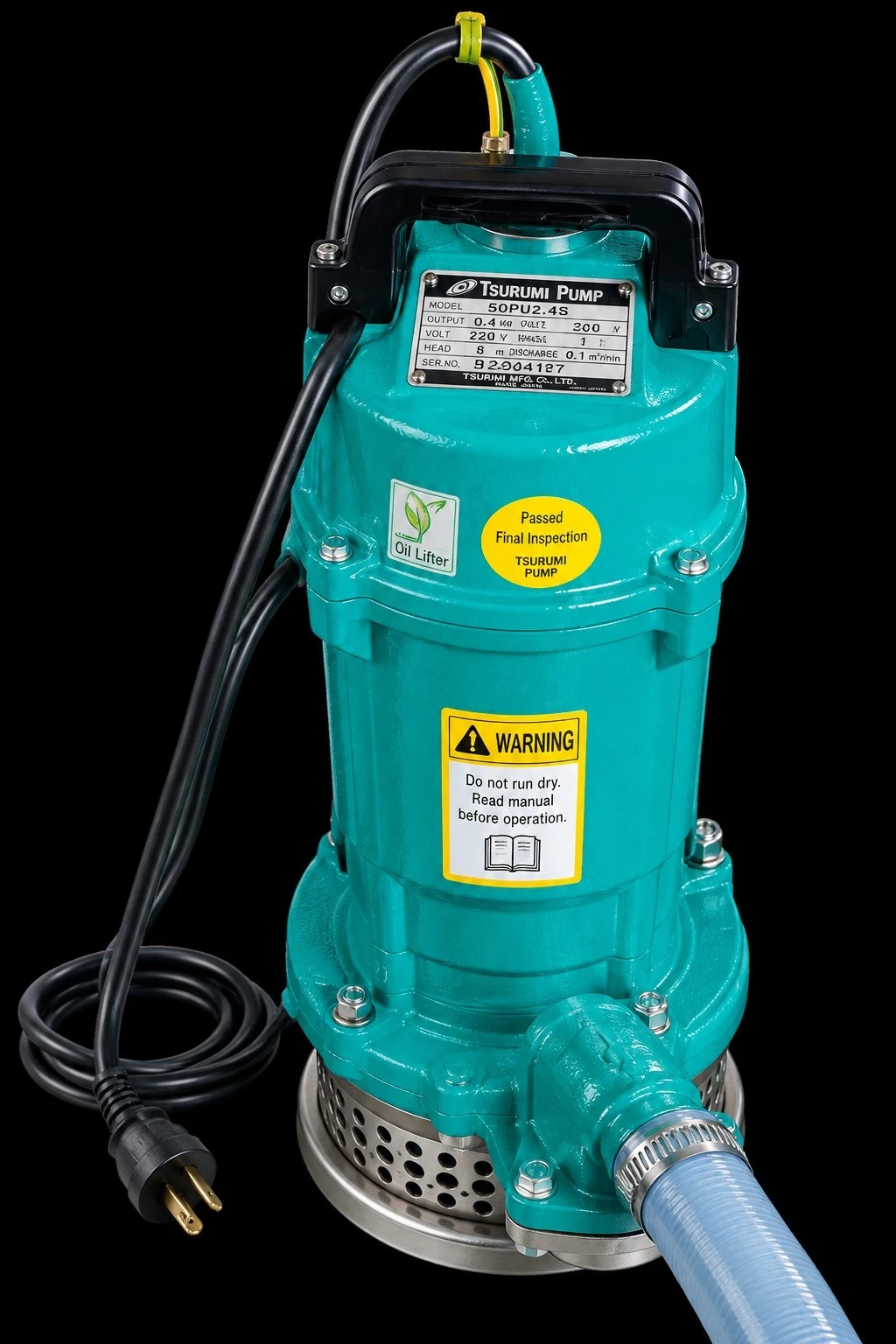

Soporte de la máquina (opcional) Pistola de calentamiento Bomba de agua Caja de control estándar Caja de control estándar europea (opcional)

Perforador de Dedos Neumático y Manual

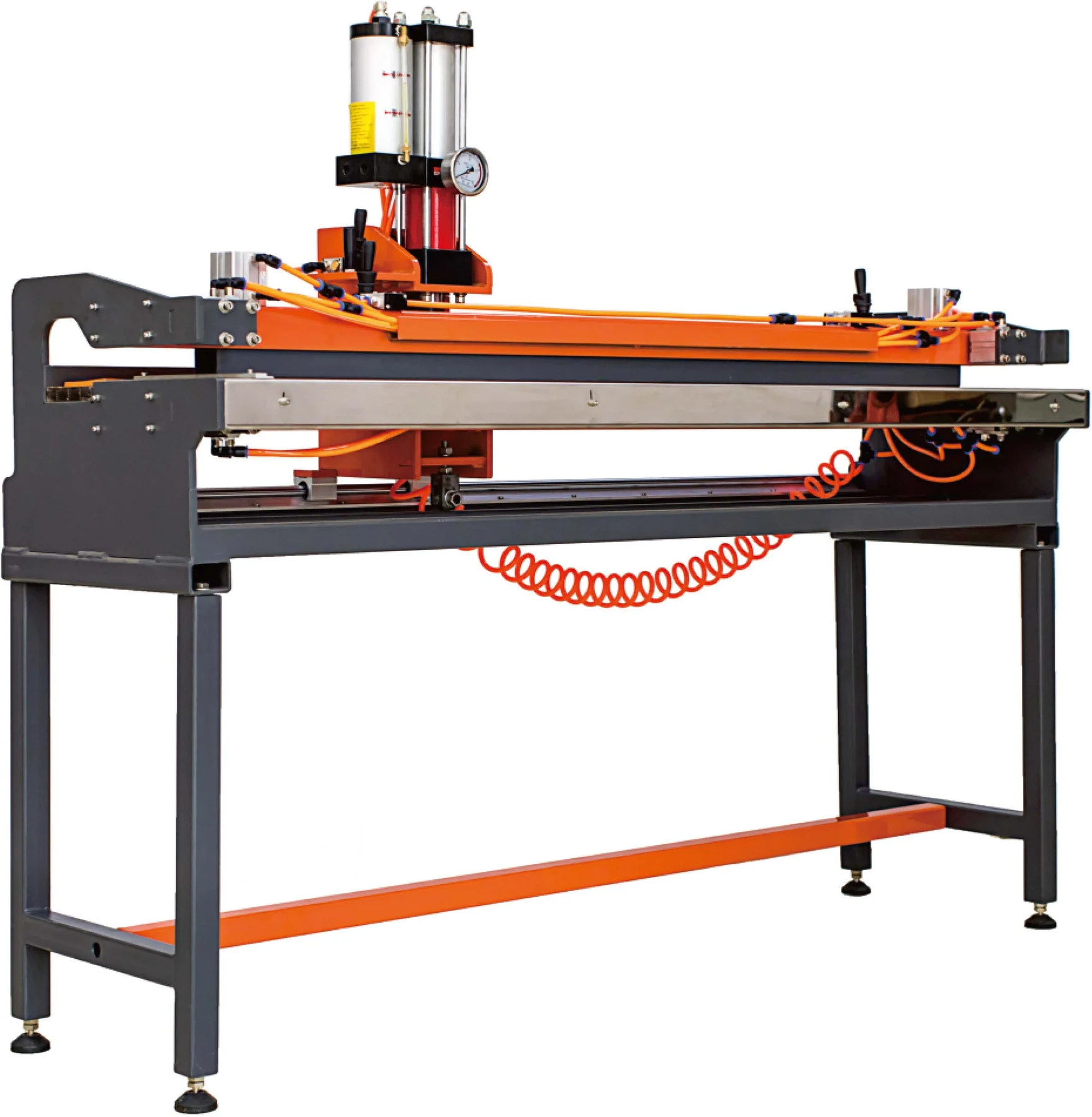

Perforador de dedos neumático TA1000-2100:

Perforador de dedos neumático TA1000-2100:
ModeloTA1000TA1600TA2100
Anchura de correa recomendada1000mm1600mm2100mm
Diseño abierto, sin límite de anchura de correa — puede usarse en correas más anchas.
Dimensión de la máquina1250x650x1680mm1780x650x1700mm2280x650x1700mm
Tamaño estándar de la placa de perforación20x50mm / 15x75mm, otros tamaños bajo consulta
Peso65kg111kg185kg
Peso bruto130kg208kg250kg
Información de embalaje1300x670x960mm1800x670x960mm2360x670x960mm

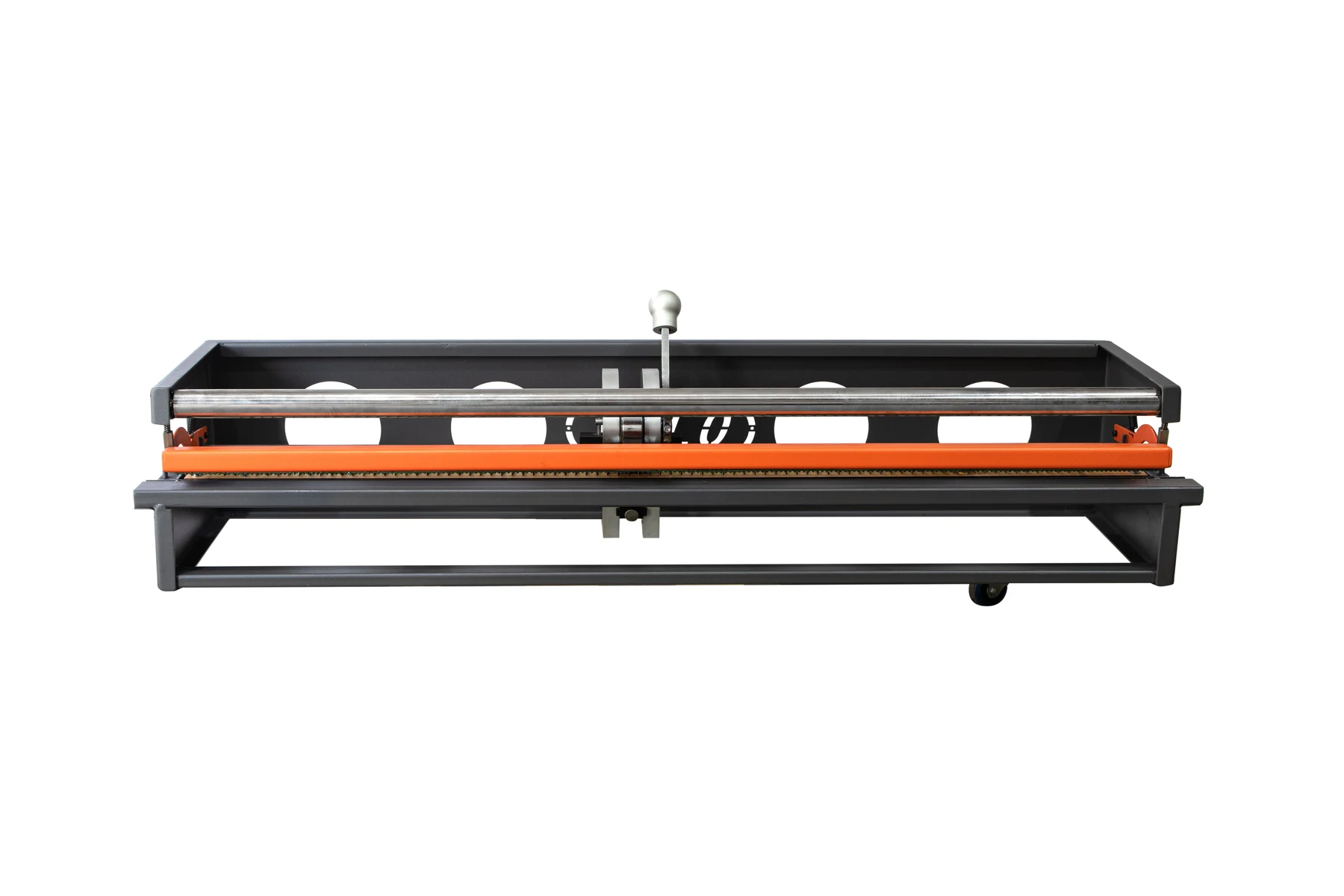

Perforador manual portátil de dedos TC300-1500:

Perforador manual portátil de dedos TC300-1500:
ModeloTC300TC600TC900TC1200TC1500
Dimensión de la máquina530x390x380mm890x390x380mm1120x390x380mm1450x390x380mm1650x390x380mm
Tamaño estándar de la placa de perforación20x50mm / 15x75mm, otros tamaños bajo consulta
Peso19kg27kg36kg41kg47kg
Peso de embalaje35kg50kg65kg74kg80kg
Dimensión de embalaje580x580x480mm1010x500x480mm1260x520x550mm1540x500x540mm1780x520x550mm

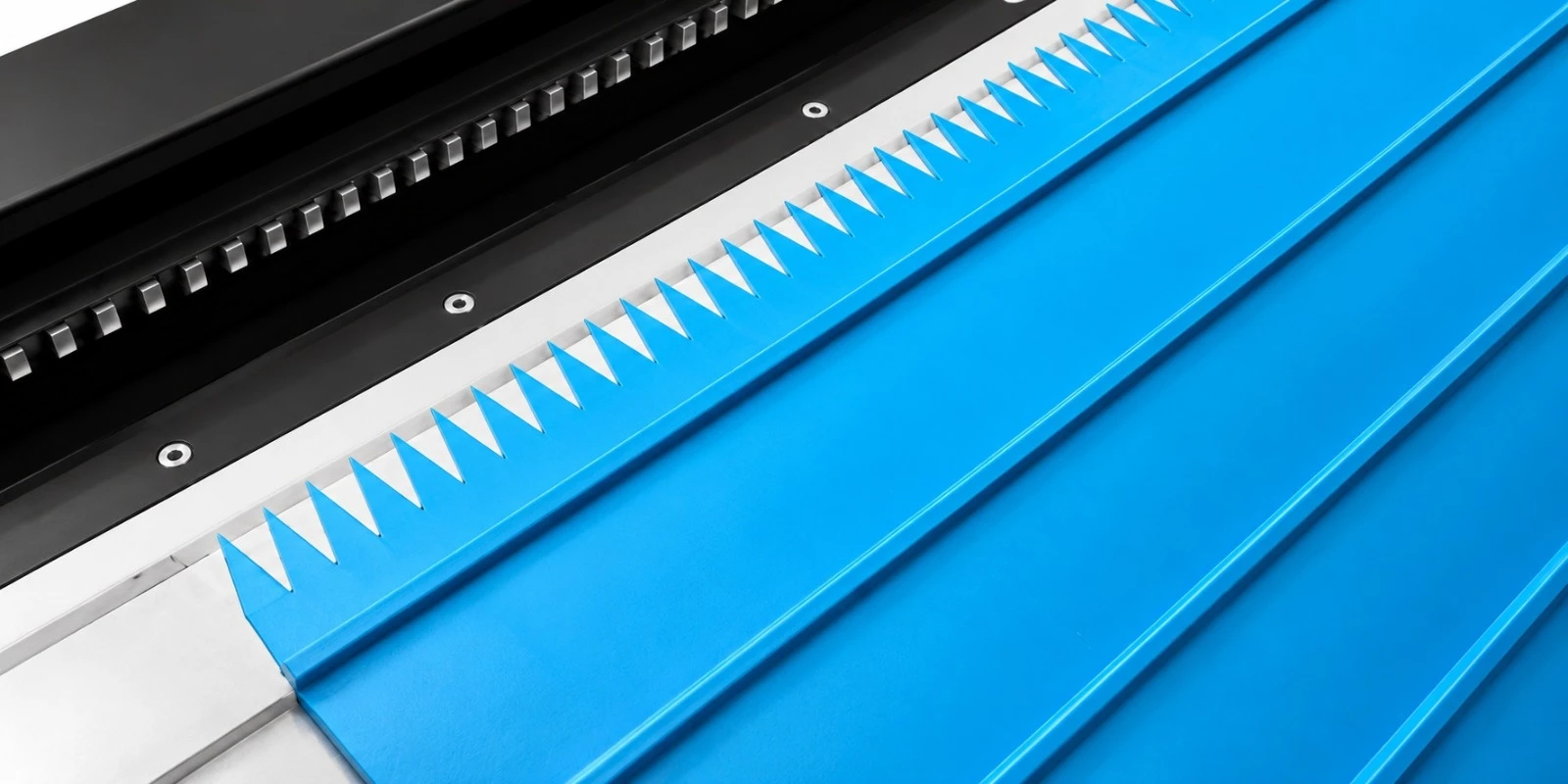

Selección de la Placa de Dedos

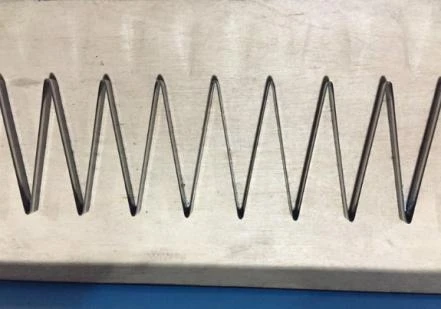

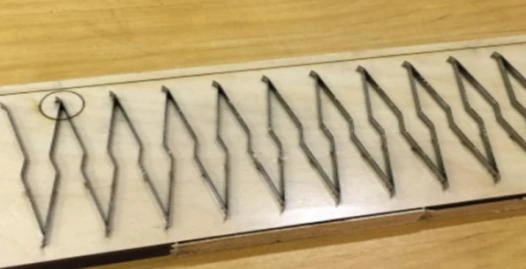

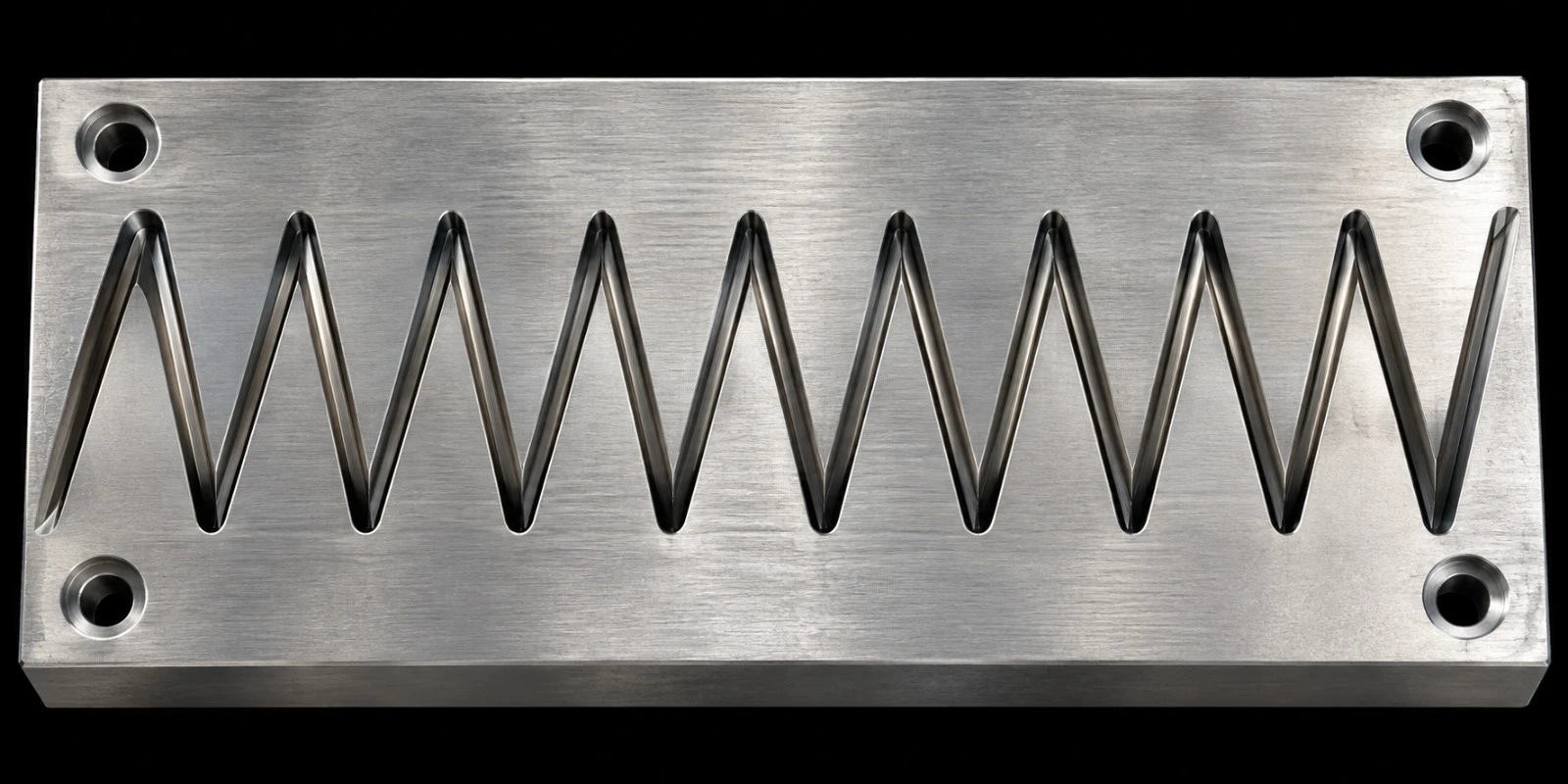

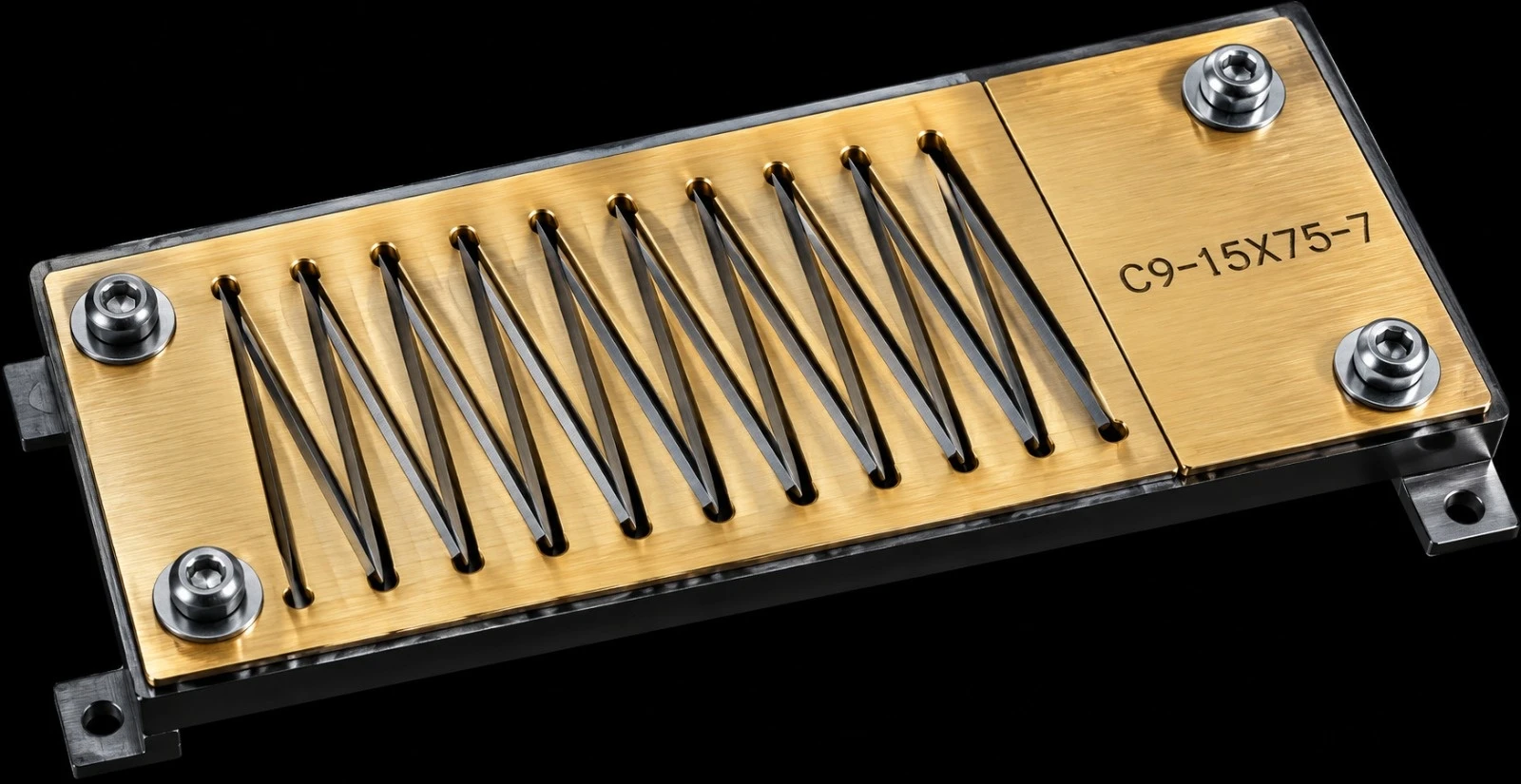

Lâmina de puncionamento tipo afiada (Sharp Blade) Lâmina de puncionamento tipo circular (Circular Blade) Lâmina de puncionamento tipo diamante (Diamond Blade)

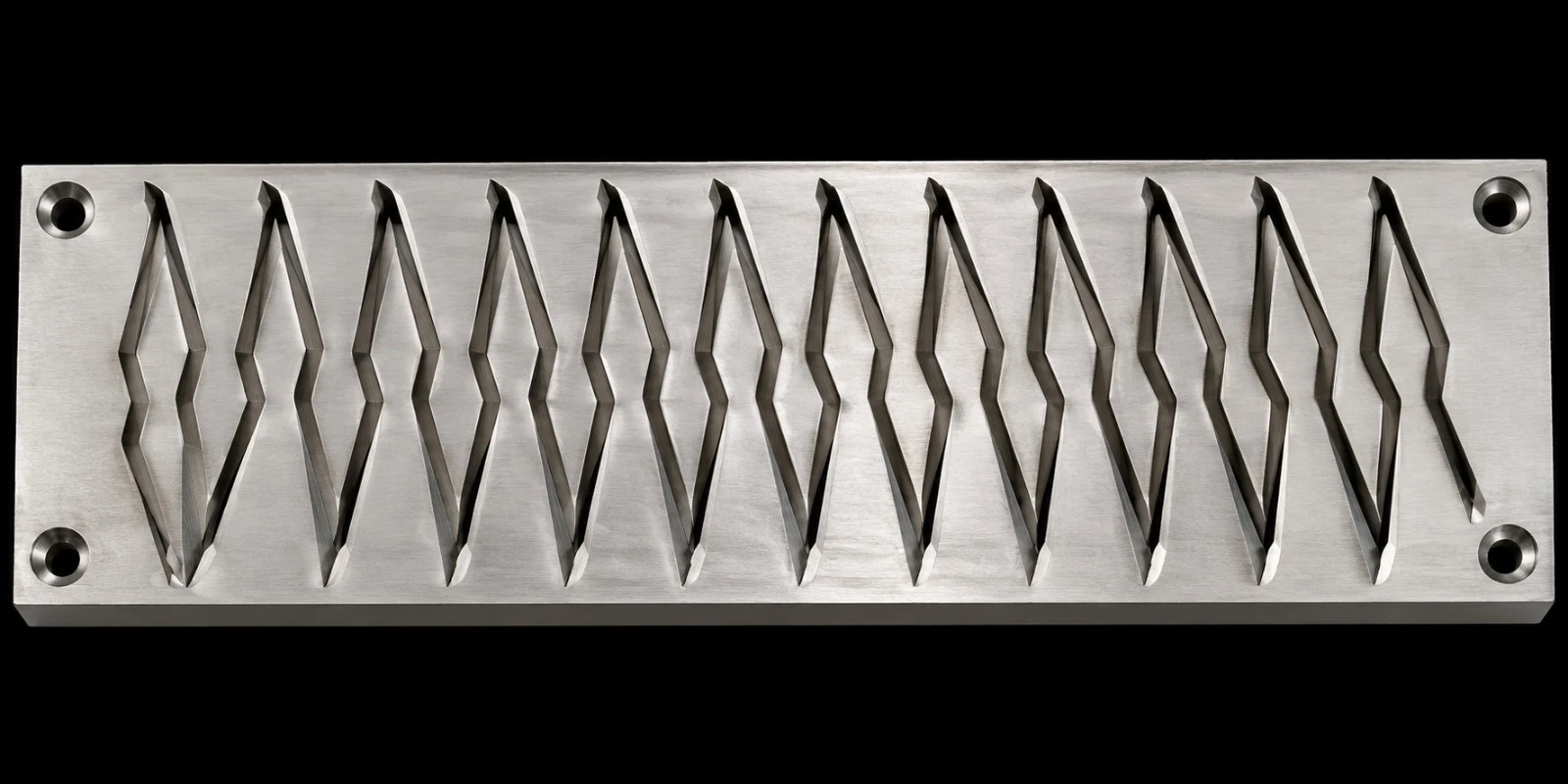

Cuchilla AfiladaCuchilla CircularCuchilla Diamante
15x5020x5010x50
15x6020x6010x60
15x7020x7010x70
15x7520x8010x80
15x80——

Los dedos con ángulo de bisel pueden personalizarse (90°, 20°, 30° u otro ángulo, bajo solicitud).

Perforador de Dedos Reforzado y Automático

Perforador de dedos reforzado (heavy duty) TC1000H-1800H:

  • Especial para correas gruesas y dedos largos, fácil de perforar.
  • Longitud máxima de dedo: 120mm
  • Espesor máximo de la correa: 9mm
  • Fácil cambio de cuchilla, con bajo costo de consumibles

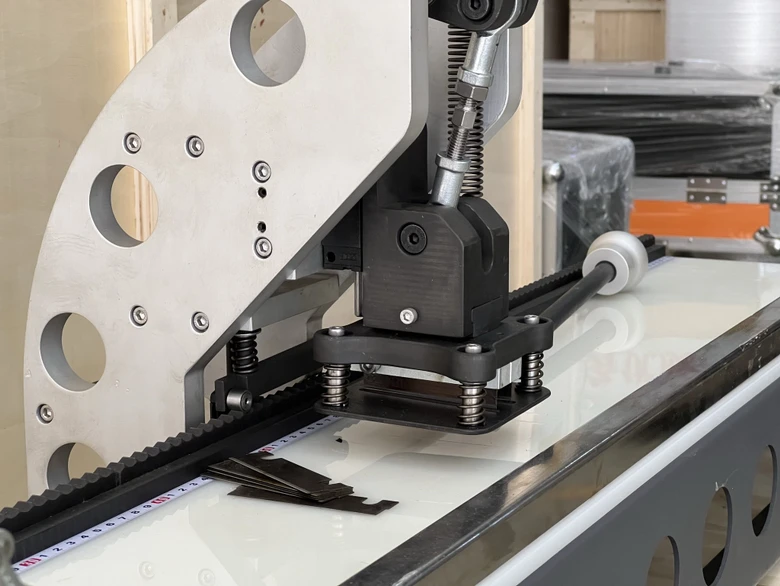

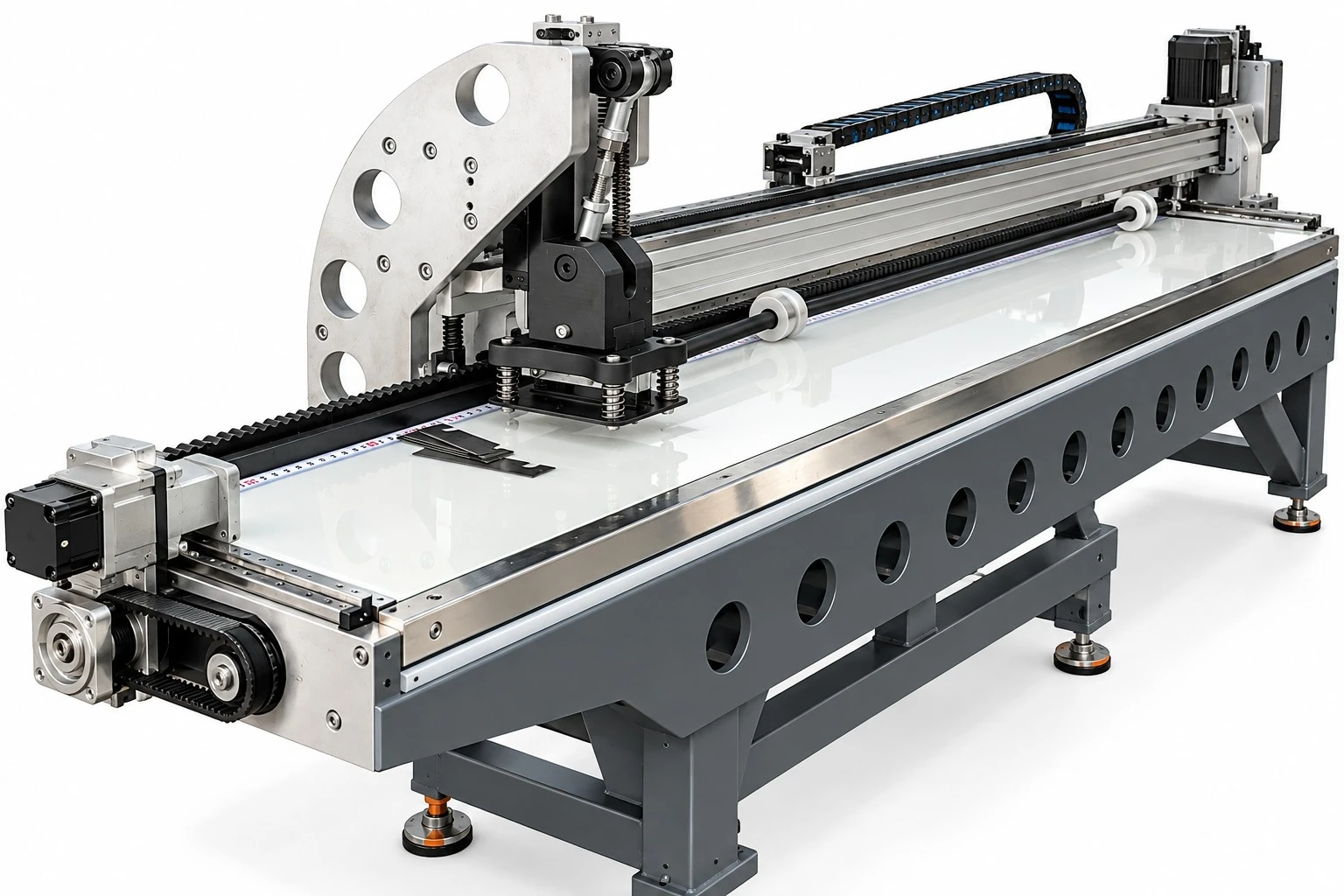

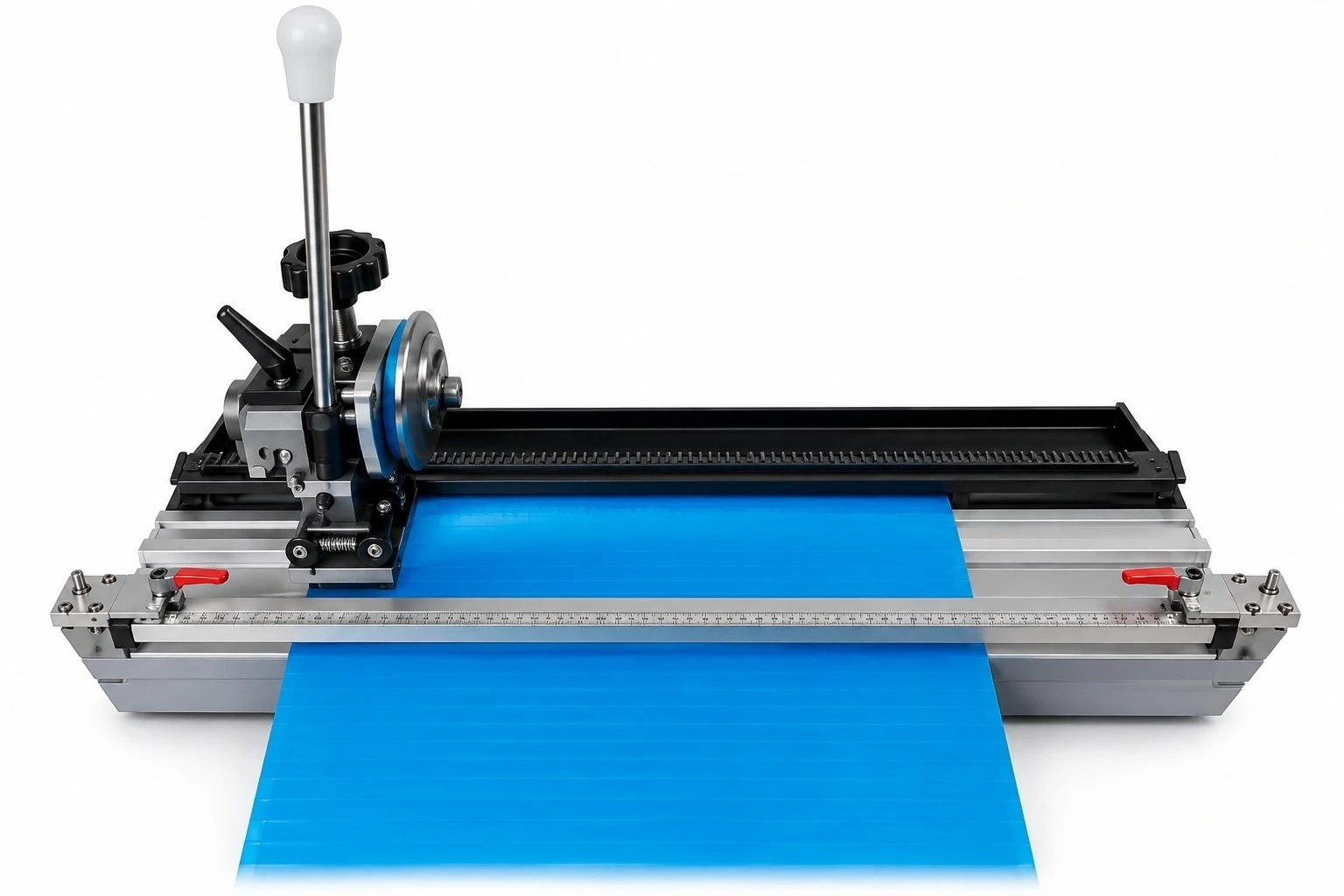

Perforador de dedos reforzado (heavy duty) TC1000H-1800H: Detalhe do cabeçote de puncionamento do TC1000H-1800H
ModeloTC1000HTC1200HTC1400HTC1600HTC1800H
Tamaño estándar de perforación15x100mm
Espesor máx. de la correa9mm
Longitud máx. del dedo120mm
Peso de la máquina40kg45kg50kg55kg60kg
Dimensión del embalaje360x1200x500mm360x1400x500mm360x1600x500mm360x1800x500mm360x2000x500mm

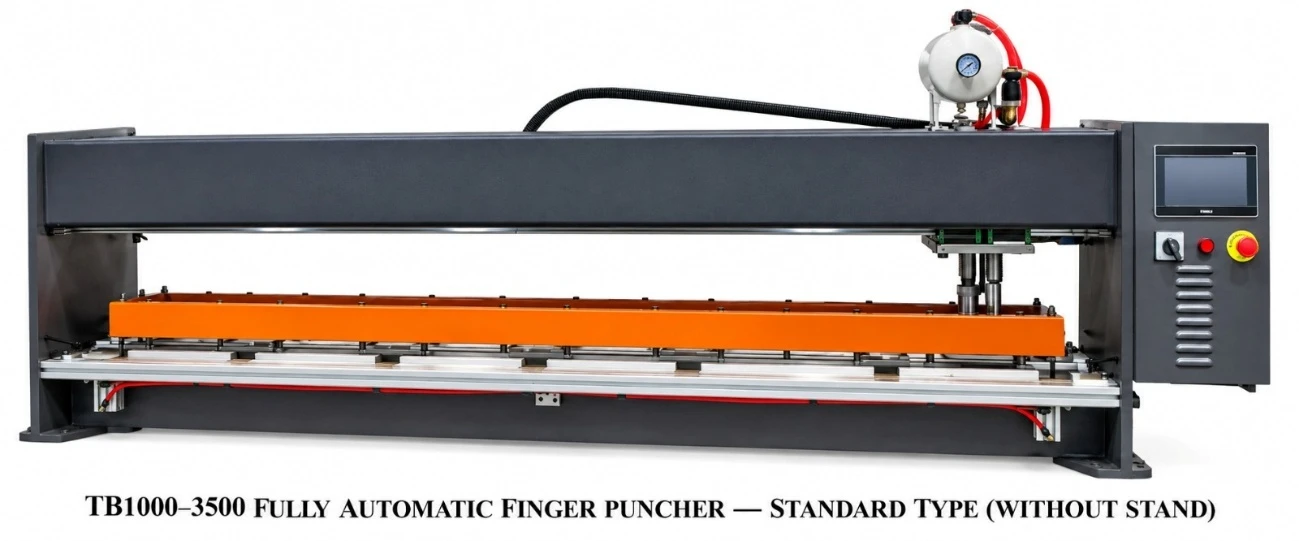

Perforadora Automática de Dedos para Correa TB1000-4000

Diseñada especialmente para perforación automática de alta eficiencia; completa la perforación de una correa de 3 metros de ancho en 3-4 minutos. Forma del diente de perforación: 10x80/20x80mm u otra.

Diseñada especialmente para perforación automática de alta eficiencia; completa la perforación de una correa de 3 metros de ancho en 3-4 minutos. Forma del diente de perforación: 10x80/20x80mm u otra.
Tipo Estándar

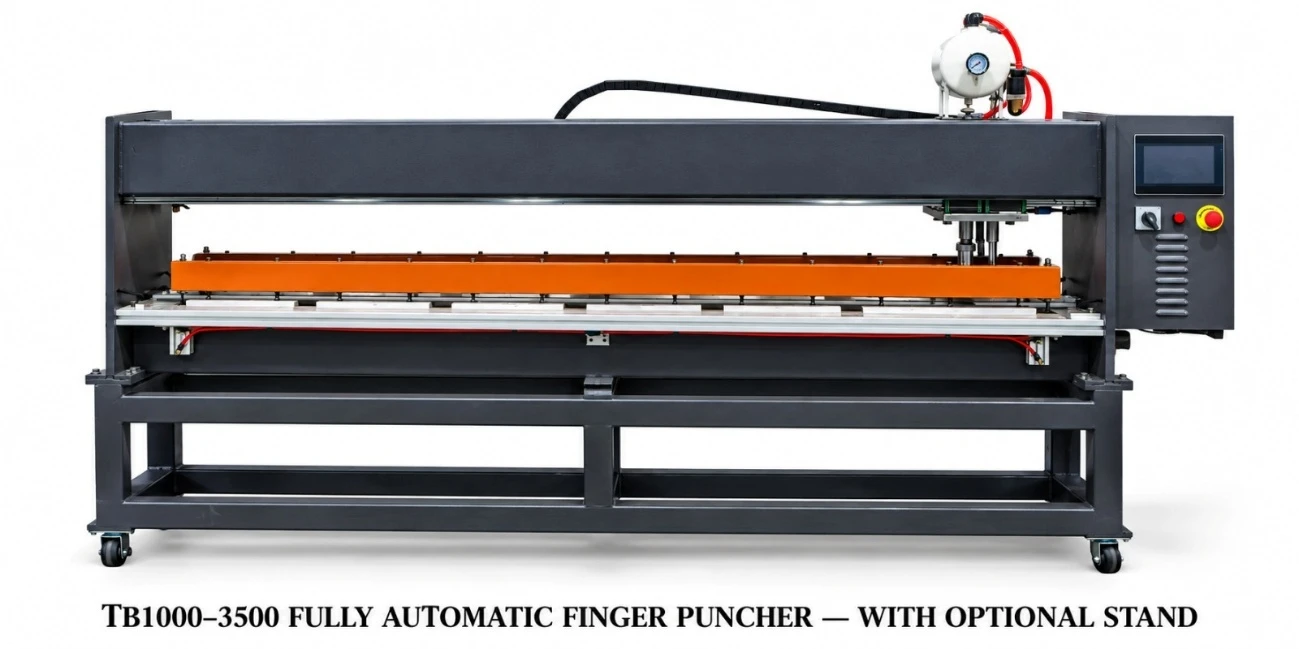

Perforadora de dedos totalmente automática TB1000-3500, con soporte (opcional)
Con Soporte (Opcional)
ModeloTB1000TB1600TB2000TB3000TB3500
Potencia0,75KW1,1KW2,2KW
Voltaje220V, monofásico
Tamaño estándar de perforación10x80mm e 20x80mm
Espesor máx. de la correa8mm (el espesor de corte puede personalizarse)
Anchura máxima1050mm1650mm2050mm3050mm3550mm
Presión del cilindro de trabajo0,5–0,8 MPa
Conexión de tubo externoDiámetro de 14mm
Peso bruto369kg457kg730kg893kg1220kg
Dimensión del embalaje1860x620x990mm2450x620x990mm2860x660x1130mm3940x680x1400mm4630x670x1390mm
Compresor de aireCapacidad del depósito 120L, caudal 720L/min

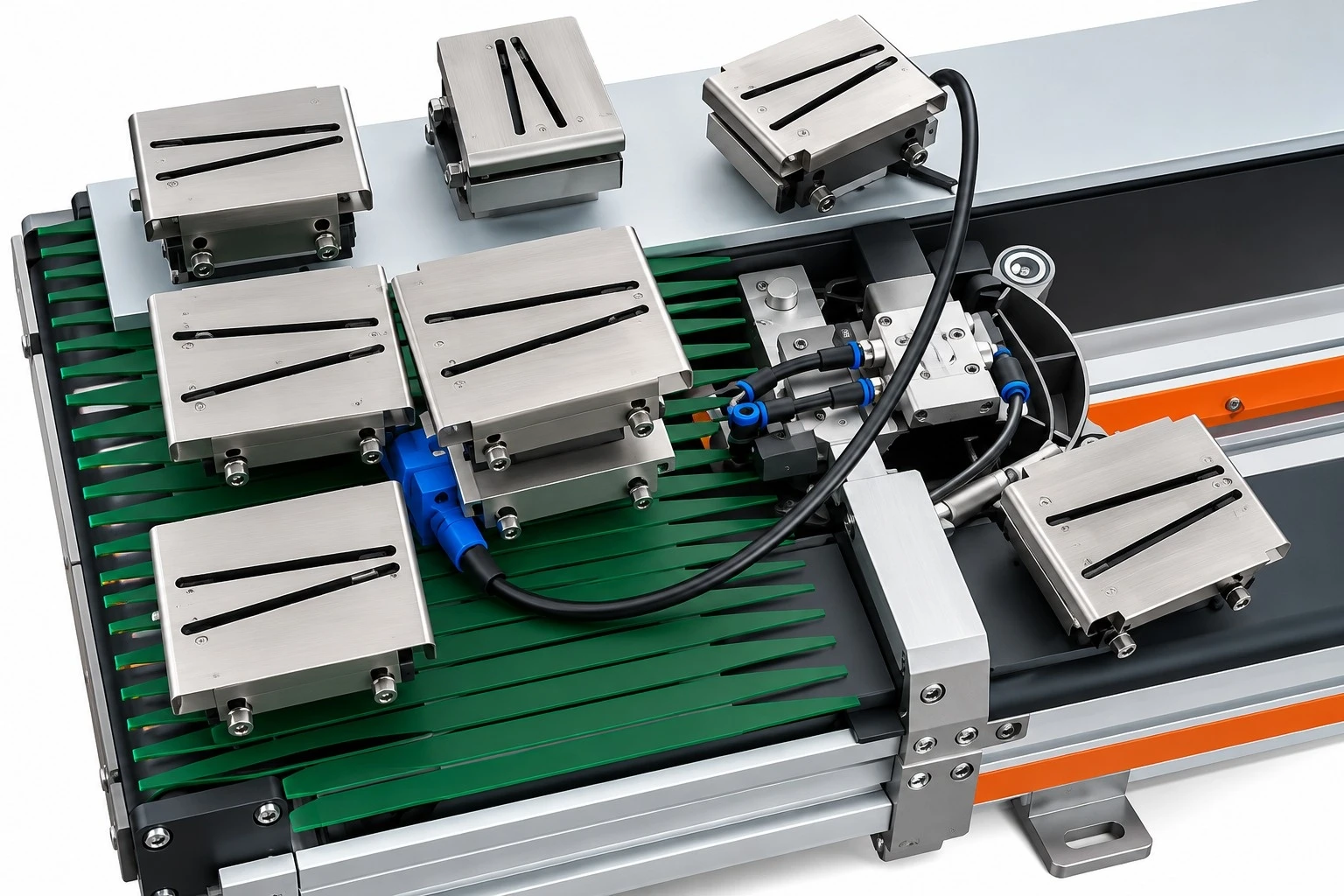

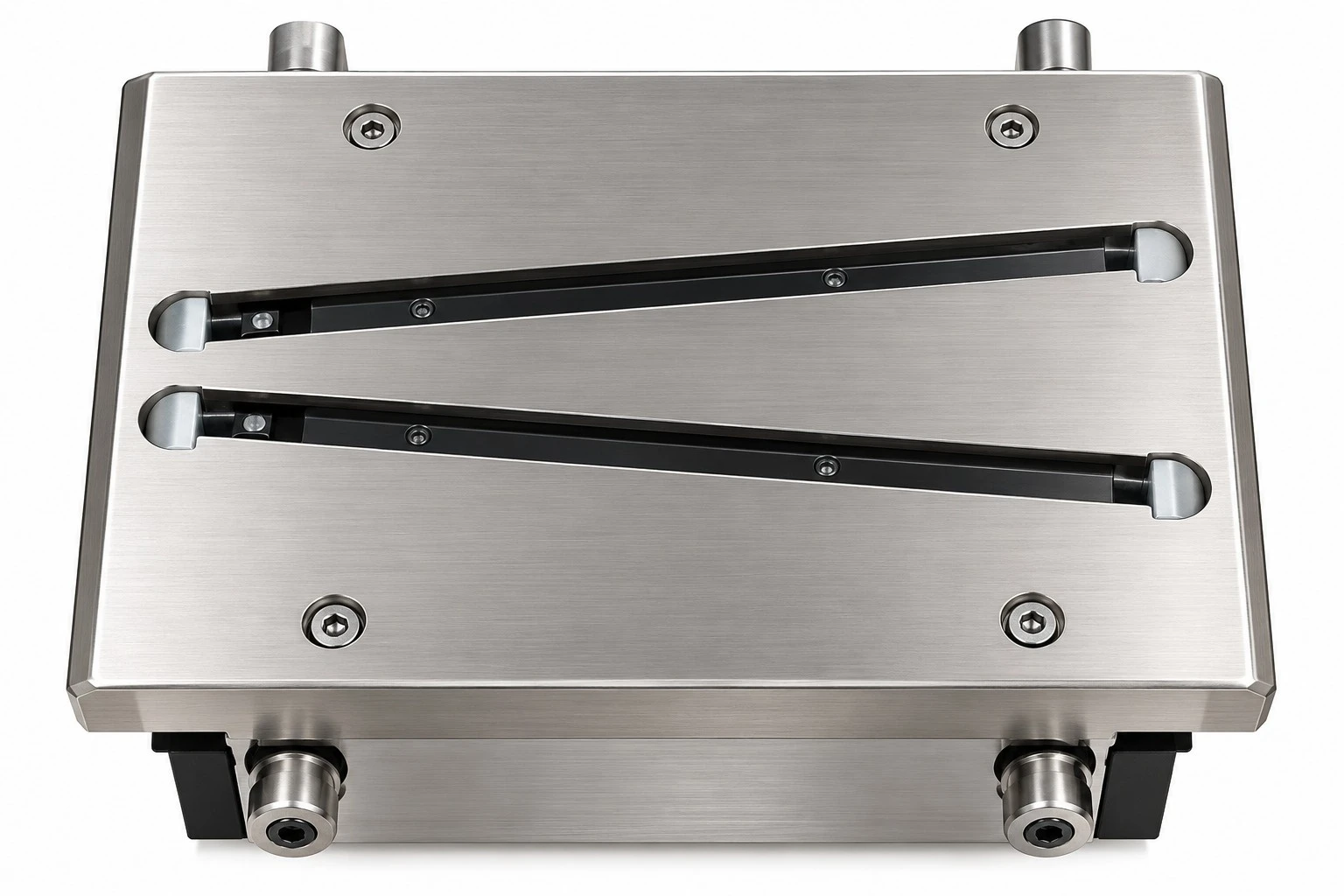

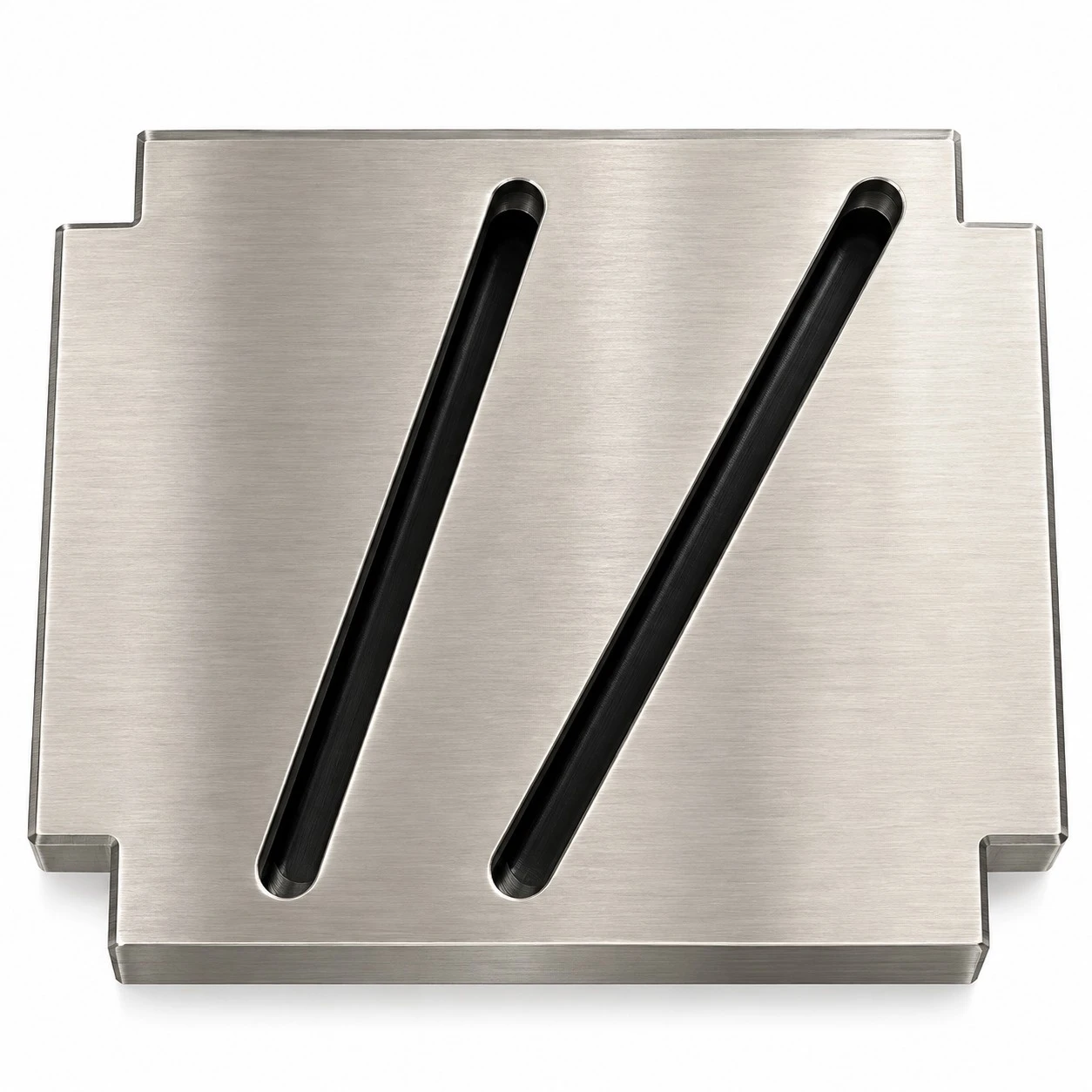

Lâmina de puncionamento personalizada, modelo 1 Lâmina de puncionamento personalizada, modelo 2 Lâmina de puncionamento personalizada, modelo 3

La cuchilla de perforación puede personalizarse.

Prensa para Empalme Longitudinal

Prensa de empalme a aire para junta longitudinal en correas transportadoras PVC/PU — modelo PA-1500:

  • Máquina diseñada para el empalme longitudinal de correas PVC/PU.
  • Empalme rápido: combinada con la prensa de enfriamiento por aire, el tiempo de empalme está entre 10 y 20 minutos.
  • Sin límite de anchura o longitud.
Prensa de empalme a aire para junta longitudinal en correas transportadoras PVC/PU — modelo PA-1500:
ModeloPA-1500
Longitud de empalme1500mm
Anchura de empalme150mm
Peso del plato superior46kg
Peso del plato inferior49kg
Peso de la máquina95kg
Longitud del cuerpo de la prensa1730mm
Altura del plato superior de la prensa250mm
Altura del plato inferior de la prensa140mm
Altura de la prensa de empalme320mm
Anchura del plato superior de la prensa230mm
Anchura del plato inferior de la prensa295mm
Presión máx. de trabajo de la prensa2Bar
Temperatura máxima200°C
Dimensión de la máquina2800x950x1850mm
Peso total de la máquina1100kg
Potencia5KW

*El soporte (rack) de apoyo de la correa es opcional.

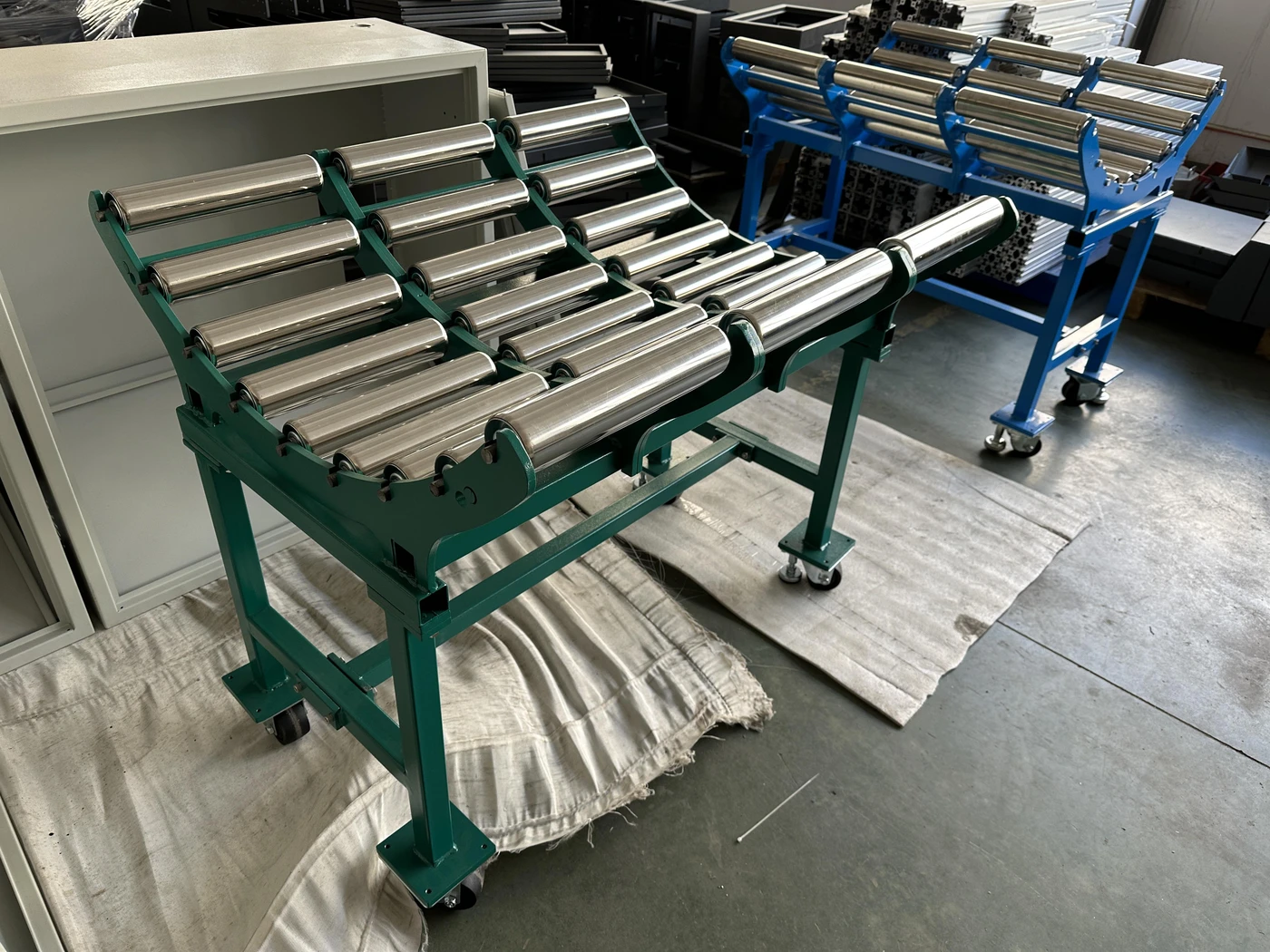

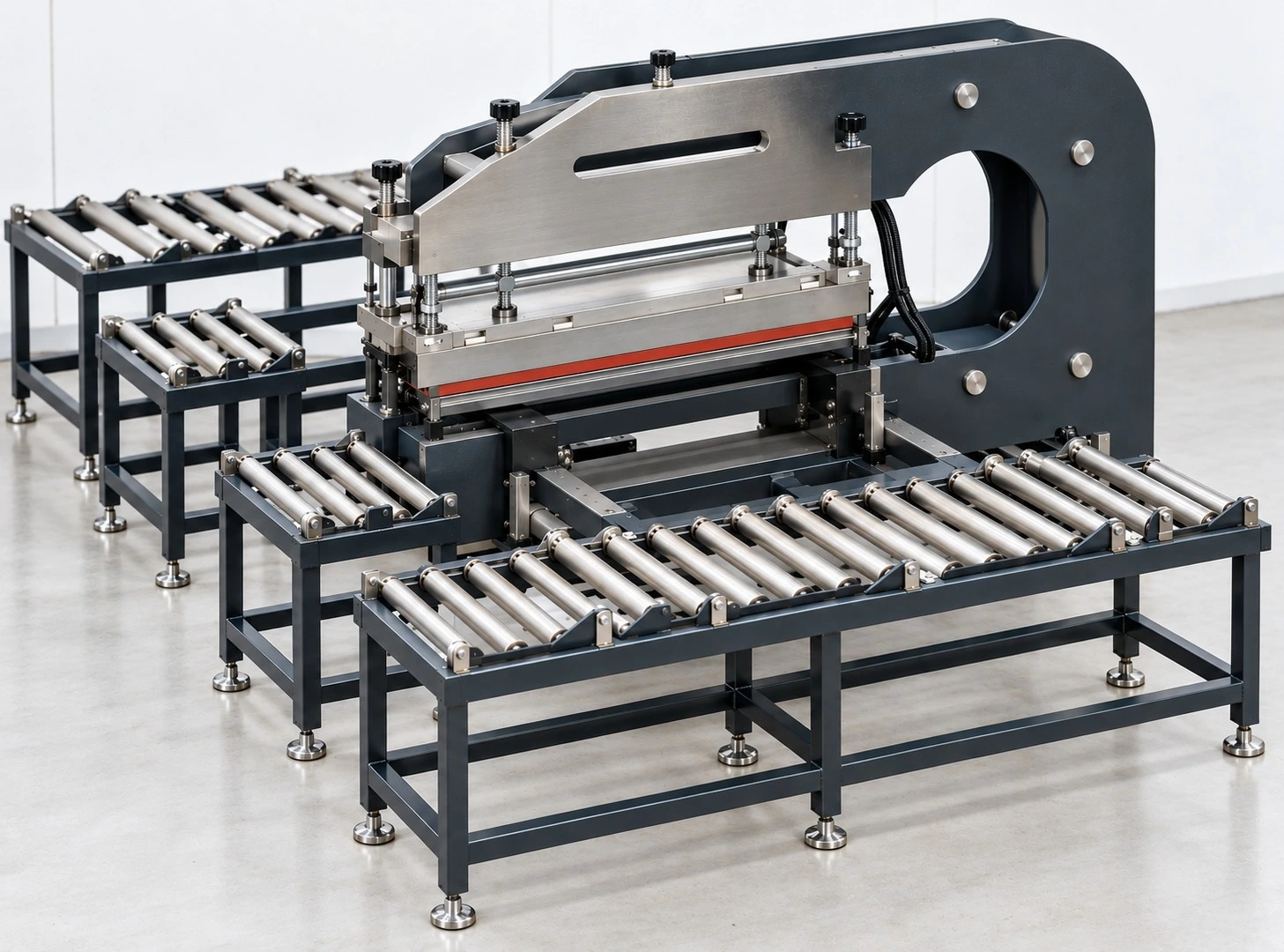

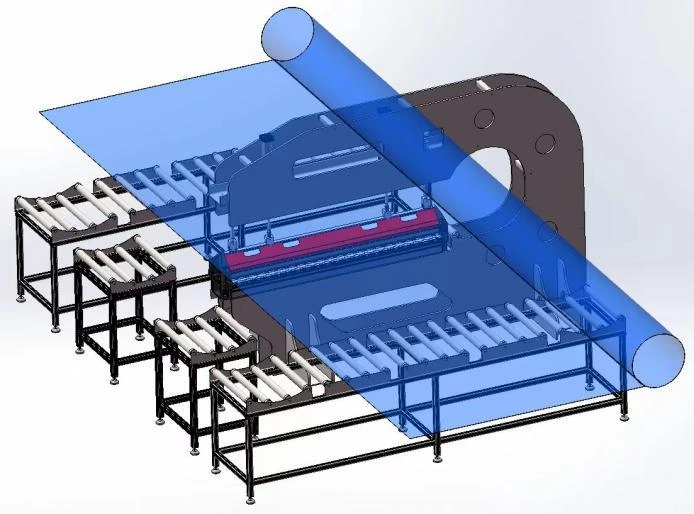

Rack de apoio da correia para emenda longitudinal (opcional)

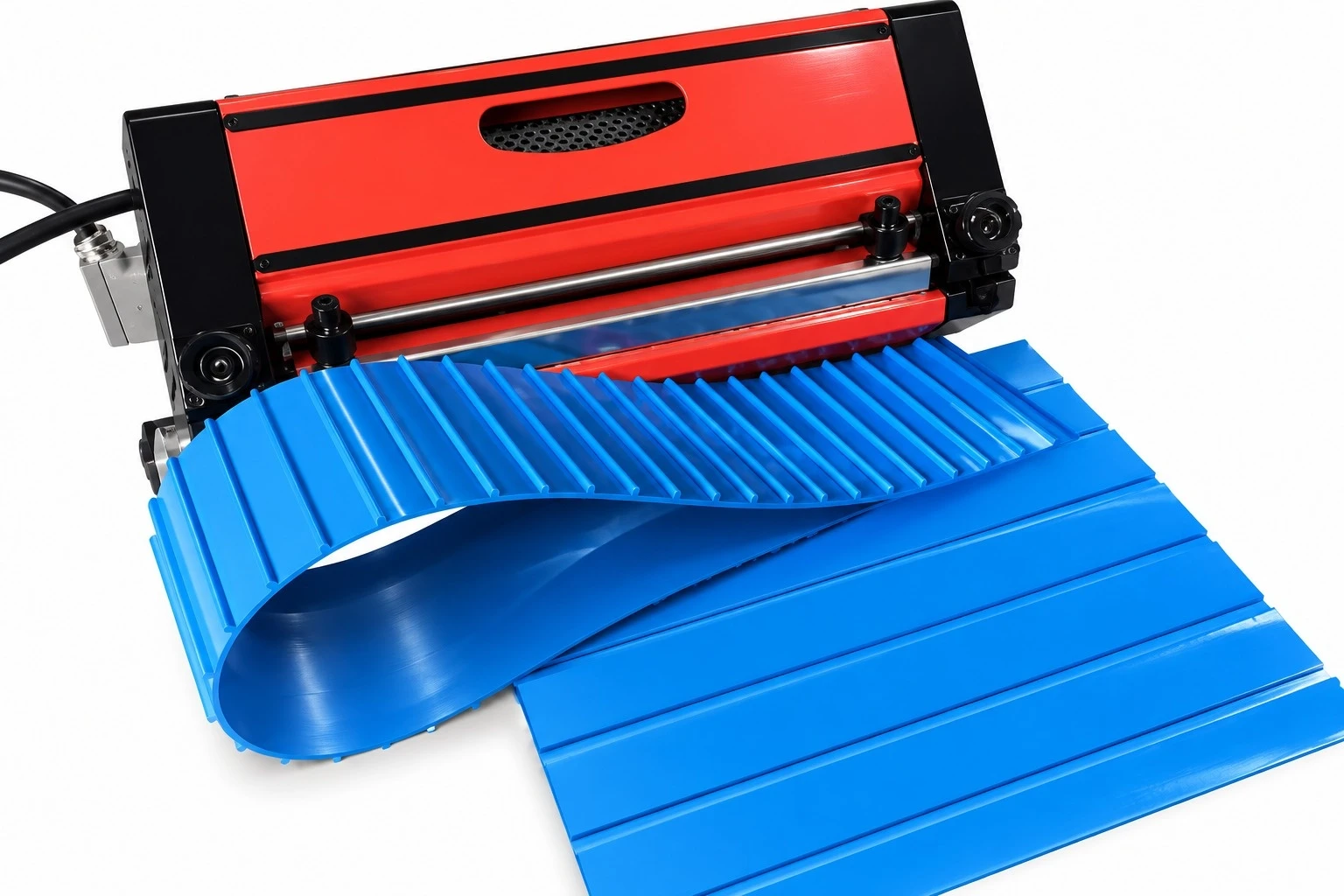

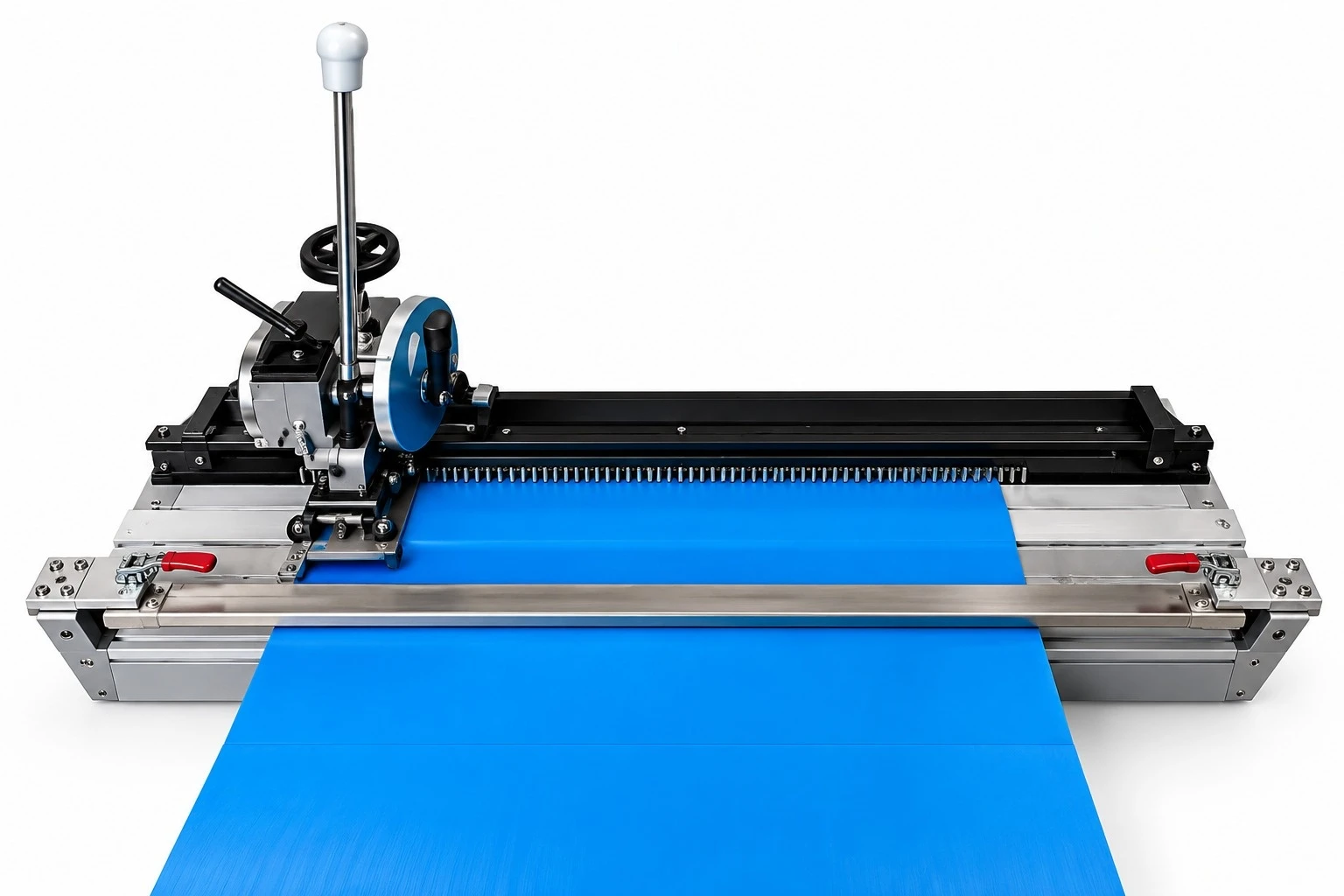

TC200T — perforador manual de dedos para correas dentadas (timing belt):

  • Elimina la necesidad de retrabajar correas con cable de acero después del corte.
  • Realiza cortes precisos en correas con recubrimientos especiales.
  • Portátil, manual y fácil de usar.
  • Indicado para cortar correas de hasta 14mm de espesor.
  • Cuenta con cuchillas y tamaños de cuchilla intercambiables.

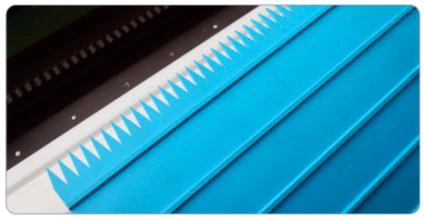

TC200T — puncionador manual de dedos para correias dentadas
Tipo de correaPVC/PU / Correa de transmisión / Correa dentada
Anchura máx. de la correa200mm
Espesor máx. de la correa14mm
Cabezal de perforación15x120mm (cuchilla afilada)
Dimensión de la máquina550x240x390mm
Peso neto22,5kg

Separador de Lonas y Cortadora

Separador de Lonas SC130 y SB130

Tipo europeo, motor BONFIGLIOLI (SC130) y tipo económico (SB130) — retira la capa de lona de la correa sin dañar el resto de la estructura.

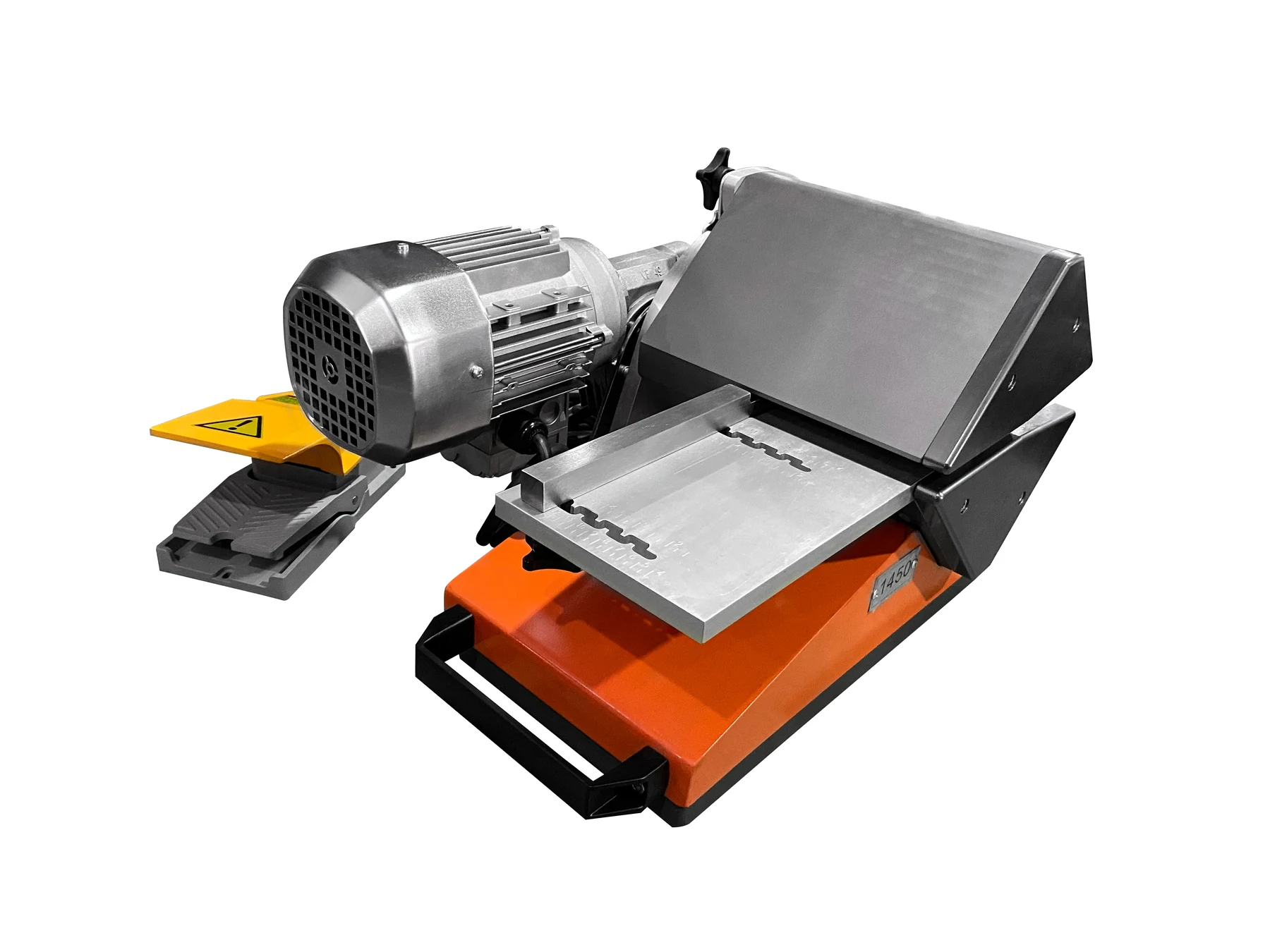

Separador de lonas SC130, motor BONFIGLIOLI Separador de lonas SB130, versão econômica

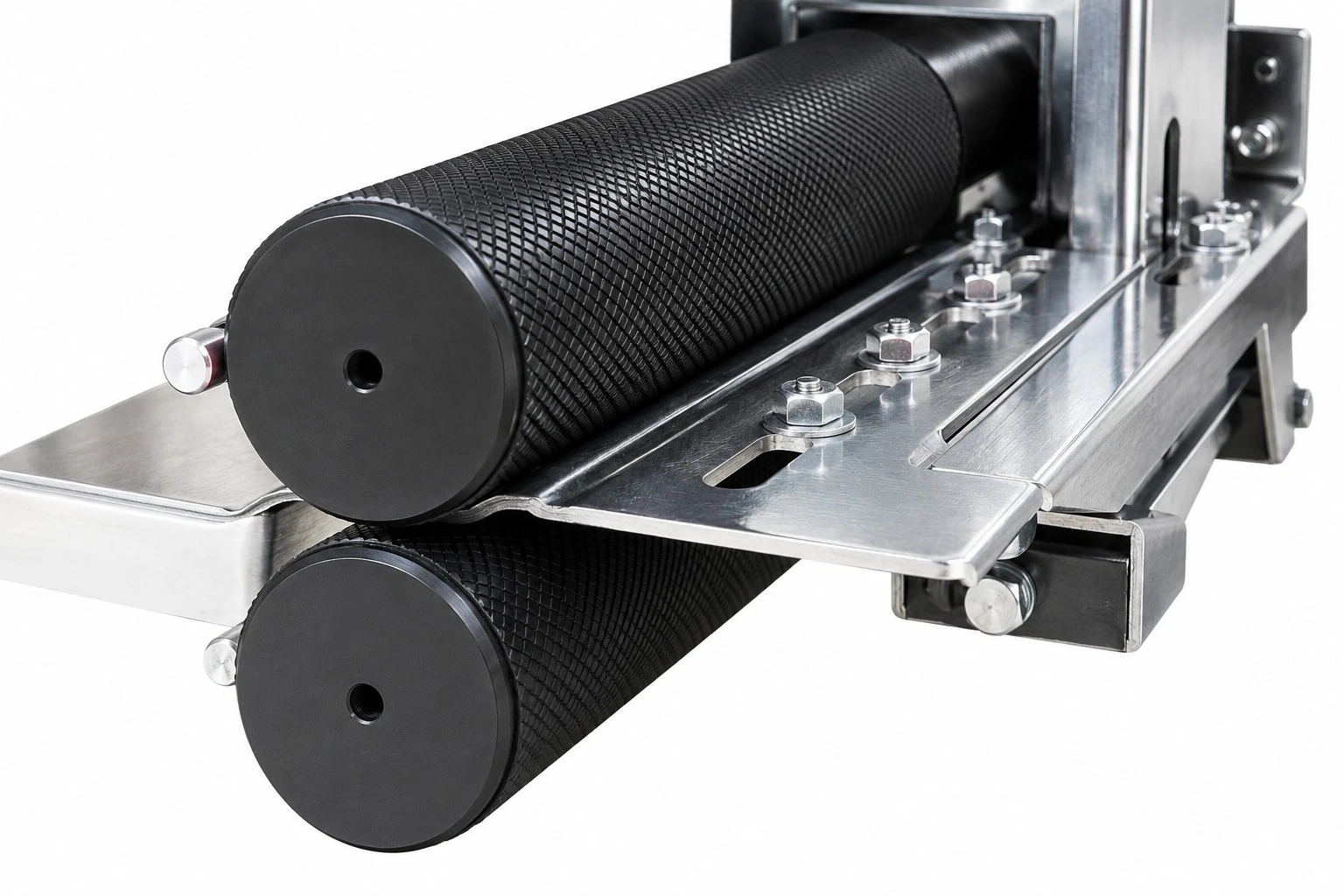

Opciones

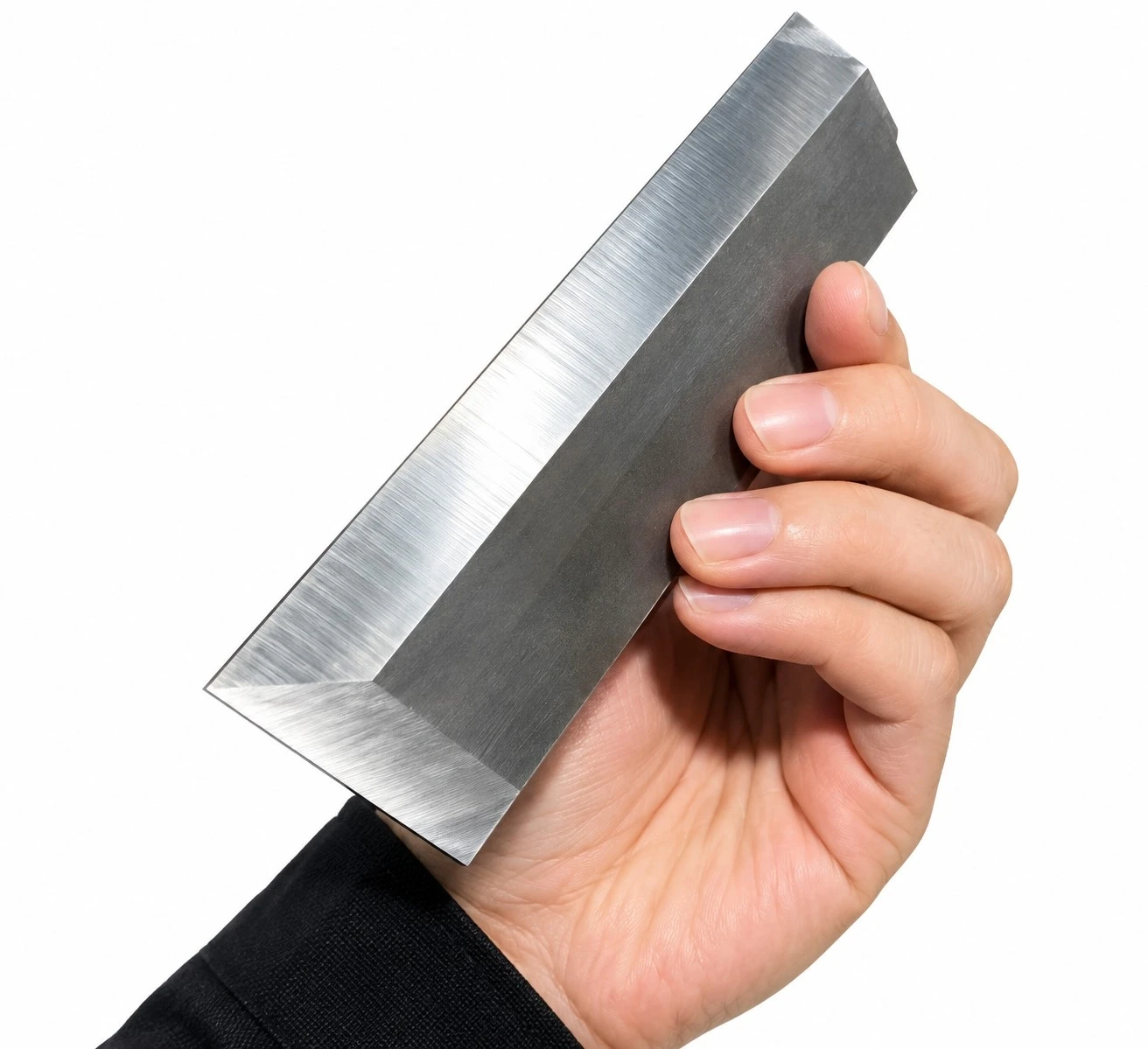

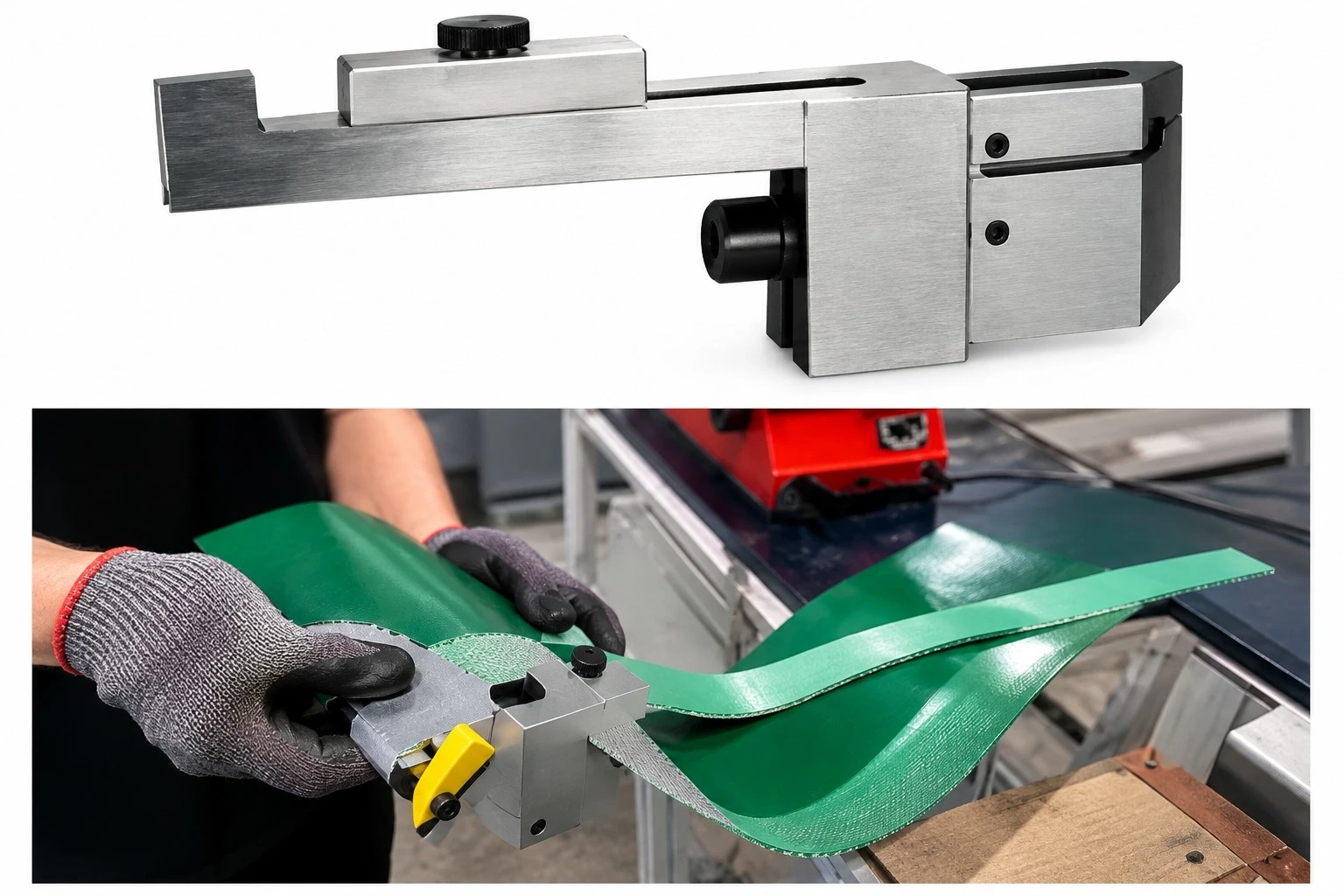

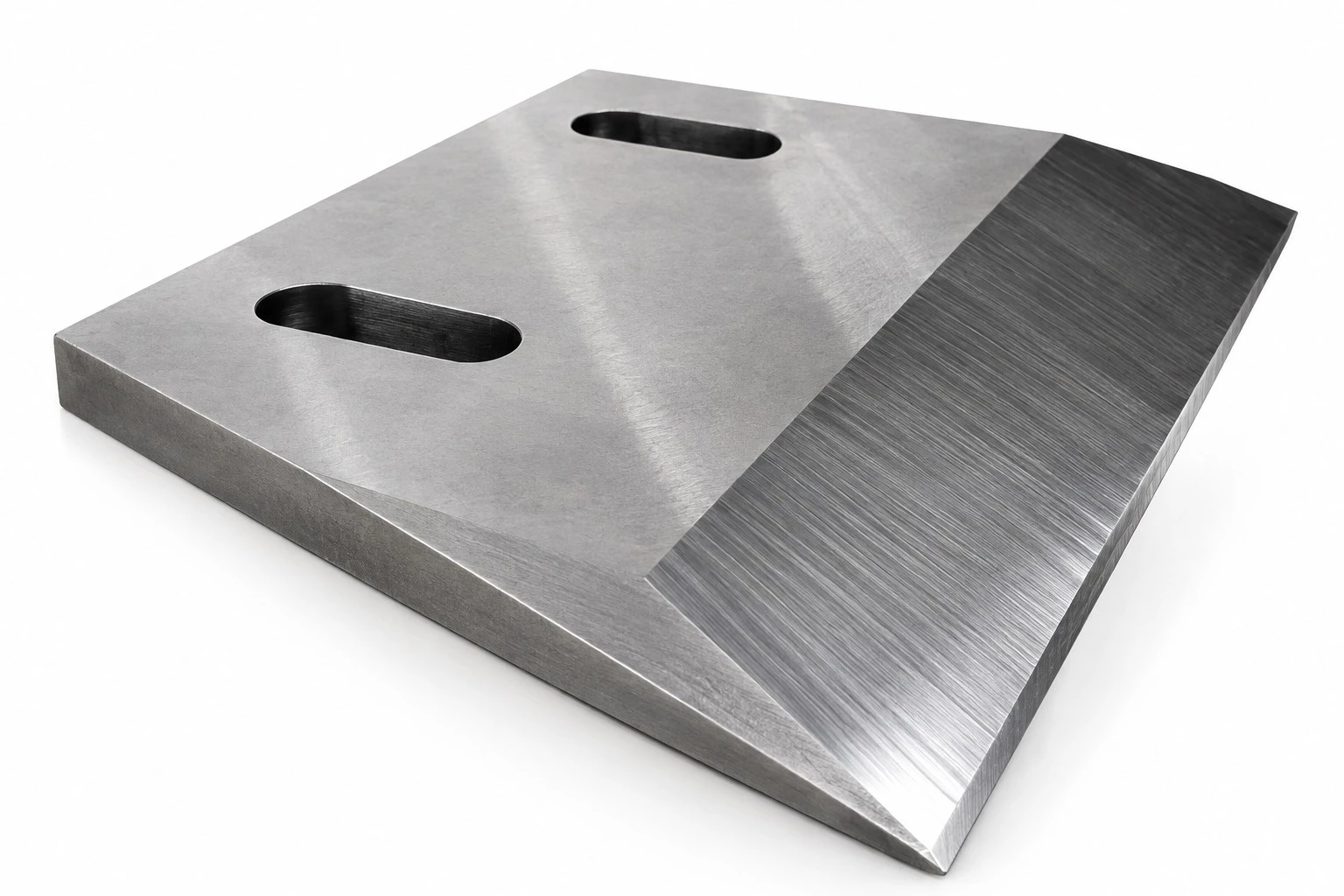

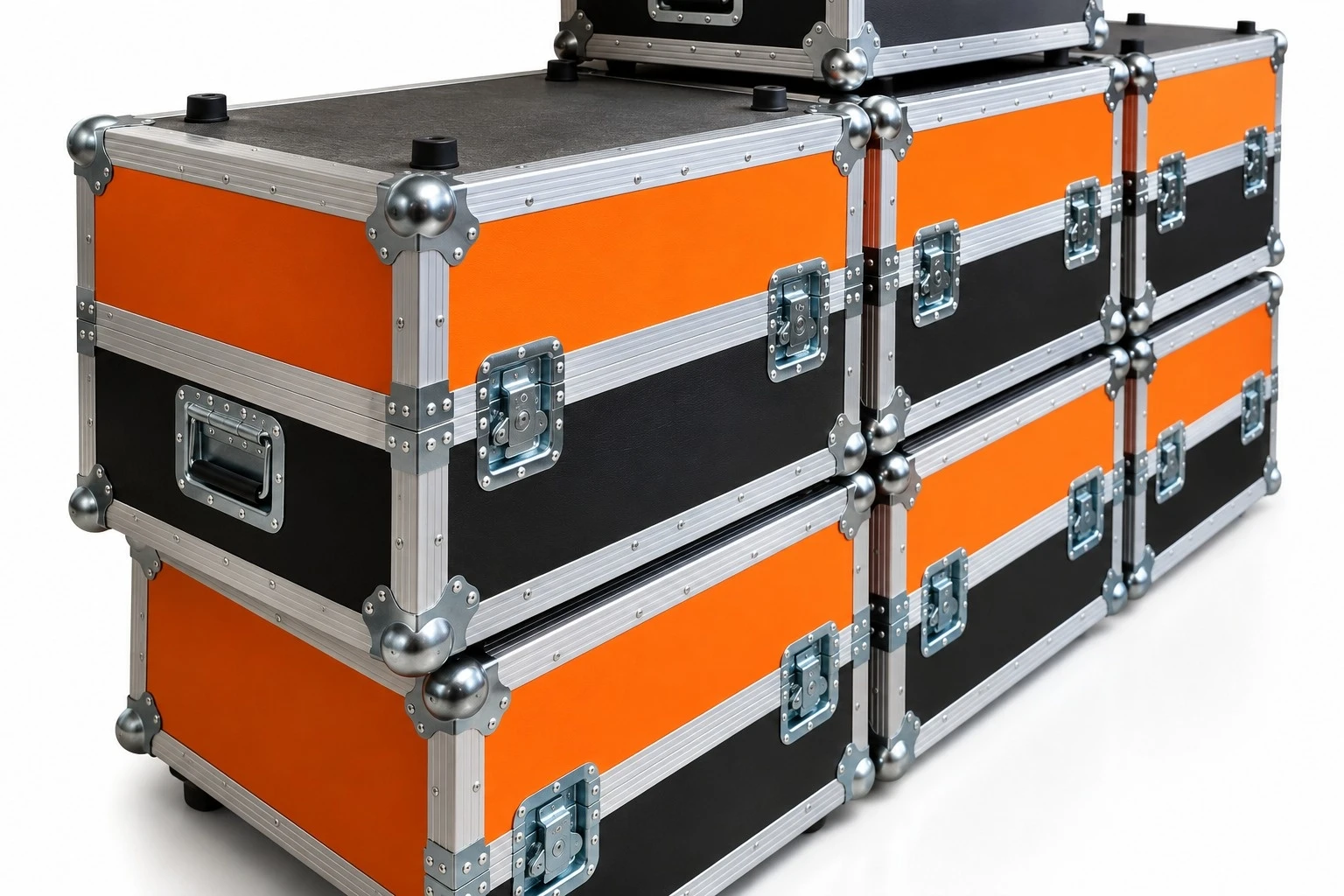

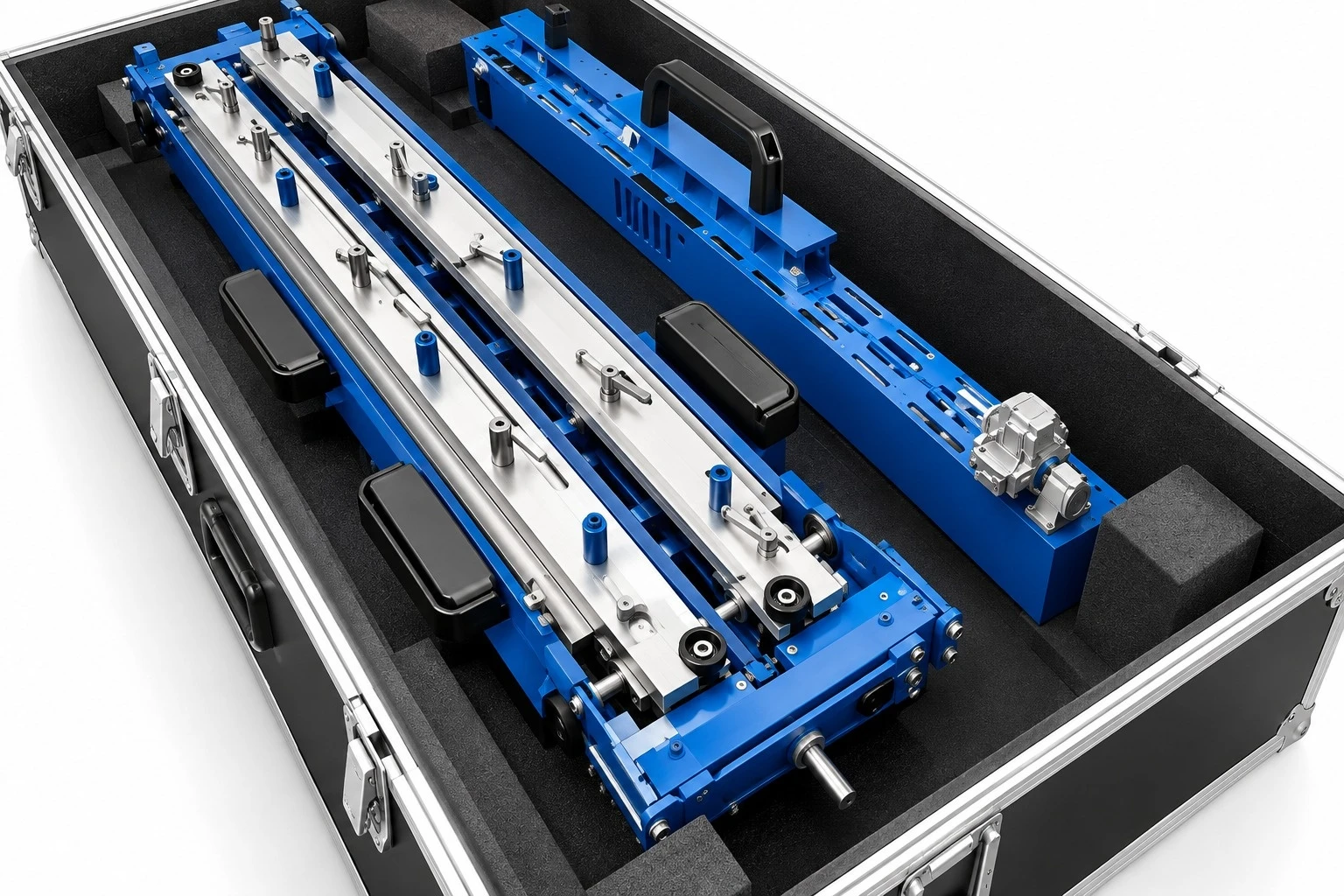

Soporte — accesorio opcional del SC130 Maleta (Flight Case) — accesorio opcional del SC130 Cuchilla — accesorio opcional del SC130 Cortador de escalón (Step Cutter) — accesorio opcional del SC130 Cuchilla — accesorio opcional del SB130 Rodillo — accesorio opcional del SB130
EspecificaciónSC130SB130
MínimoMáximoMínimoMáximo
Anchura de separación40mm130mm40mm130mm
Espesor de separación — parte superior0,35mm8mm0,5mm8mm
Espesor de separación — parte inferior0,35mm5mm0,5mm5mm
Espesor máx. de la correa—10mm—10mm
Potencia370W750W
Voltaje220V / 380V
Accesorios opcionalesSoporte / Maletín (Flight Case) / Cuchilla / Cortador de escalónCuchilla / Rodillo
Peso de la máquina52kg46kg
Peso bruto66kg76kg
Dimensión del embalaje720x550x500mm710x620x480mm

Cortadora de Correas PVC/PU sin Enrolladora CA2000-3200

Corta la correa longitudinalmente en anchuras menores.

Corta la correa longitudinalmente en anchuras menores.

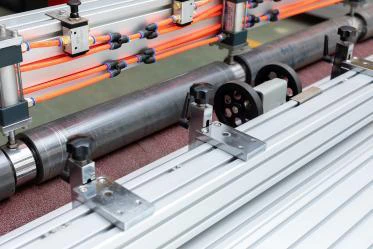

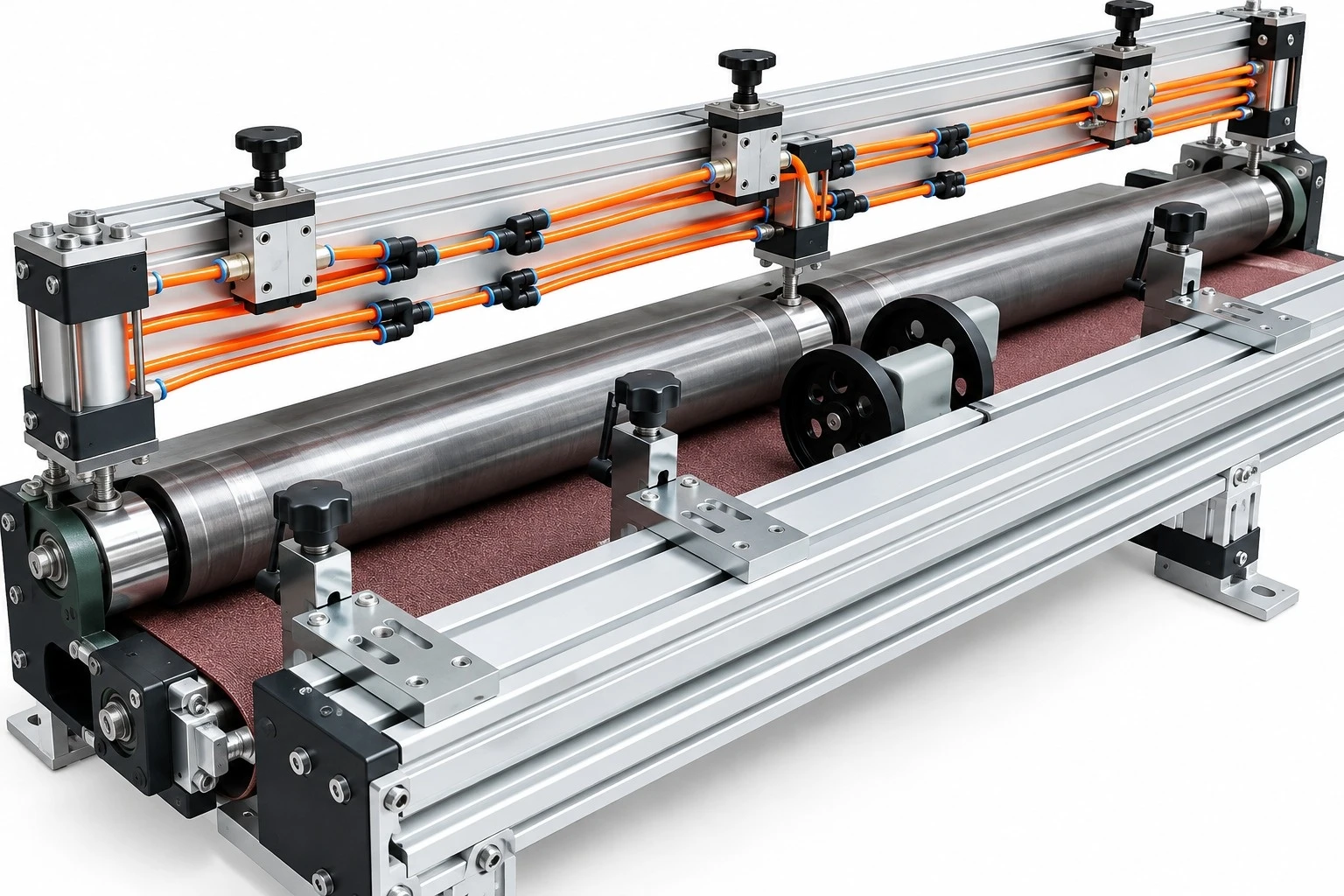

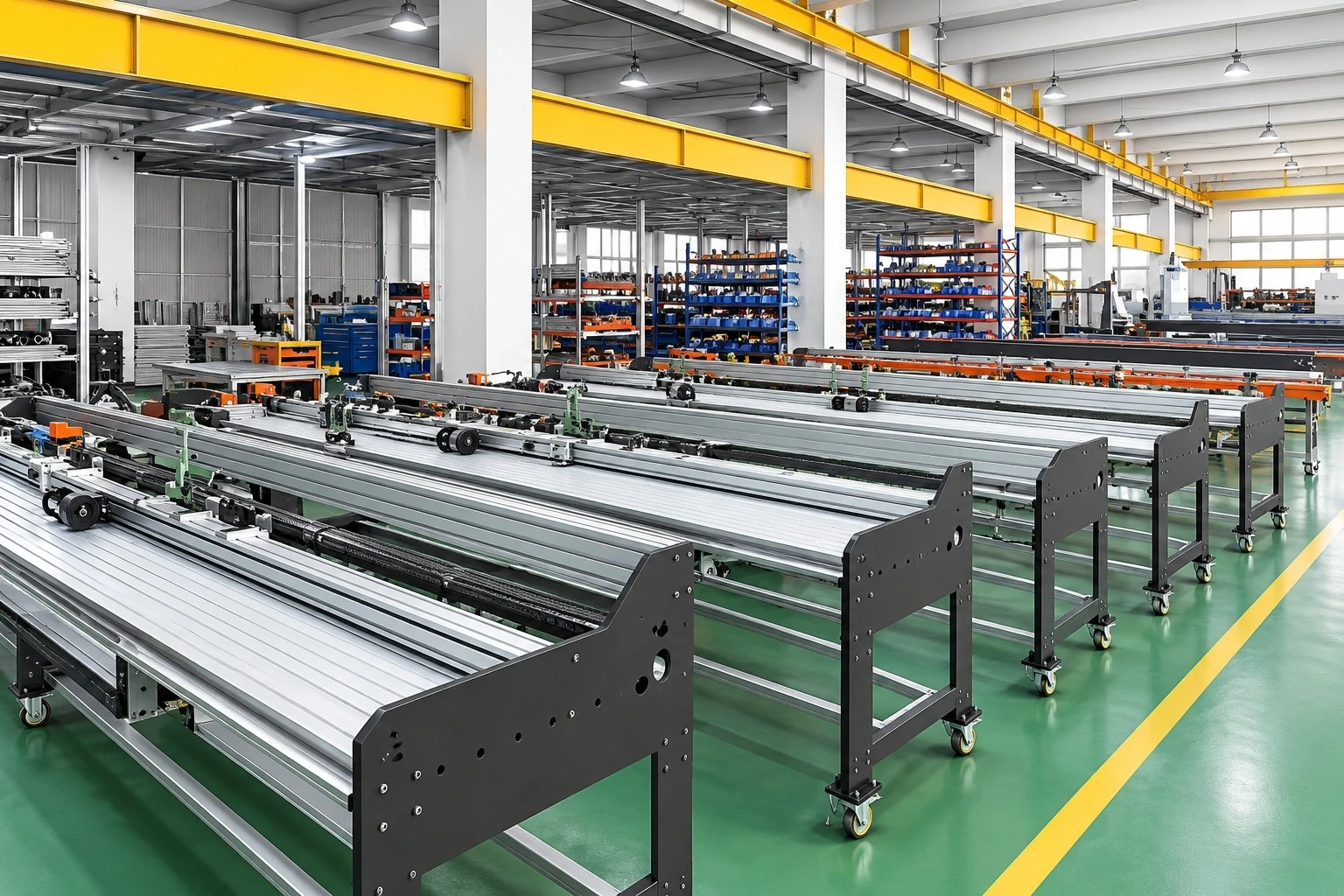

Fatiadora CA2000-3200 na linha de produção da fábrica Detalhe dos rolos e lâminas da fatiadora CA2000-3200 na fábrica
ModeloCA2000CA3200
Dimensión de la máquina2480x1070x1020mm3500x1070x1020mm
Espesor máx. de la correa10mm
Cantidad de cuchillas5 unid.
Anchura de la mesa de trabajo380mm
Peso de la máquina420kg640kg
Peso de embalaje470kg720kg
Dimensión de embalaje2670x1100x1420mm3690x1100x1420mm
Potencia0,75KW
Velocidad máx. de trabajo47 rotações/min
Anchura máx. de la correa2000mm3200mm

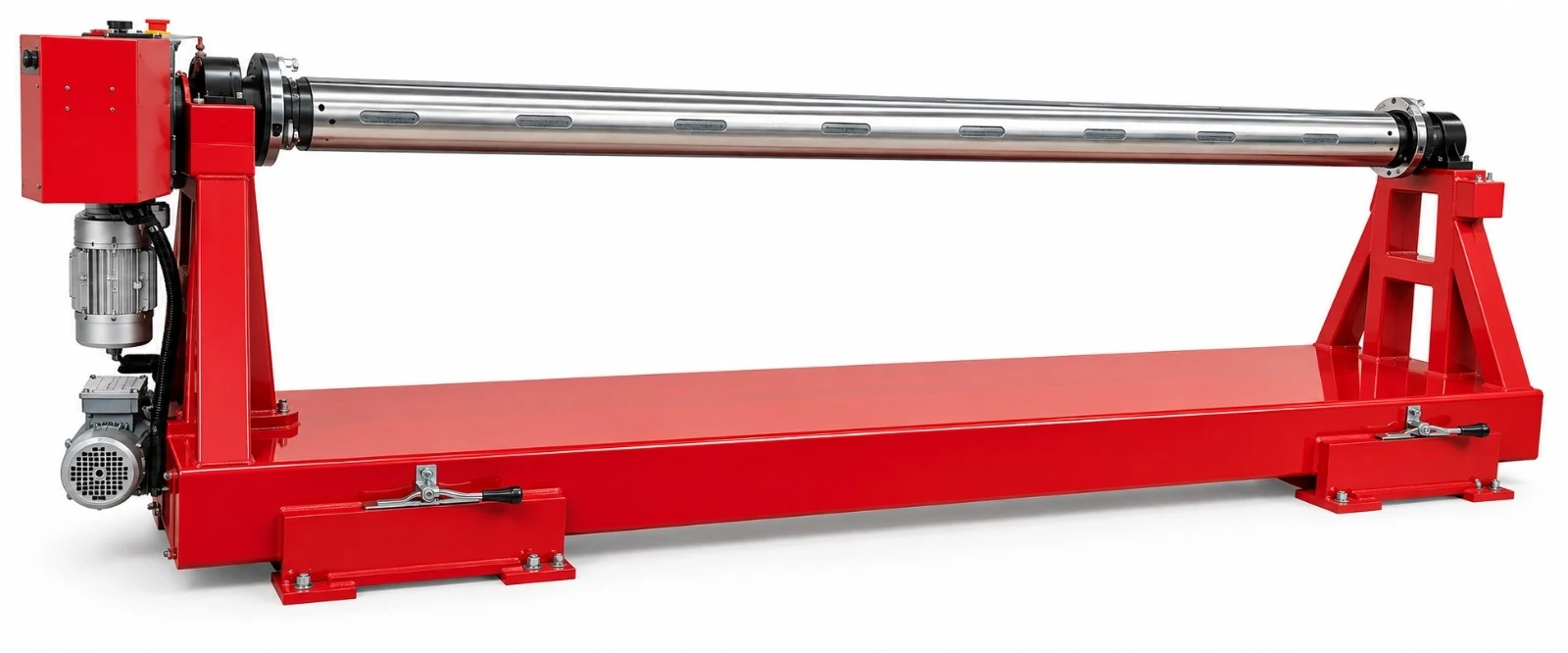

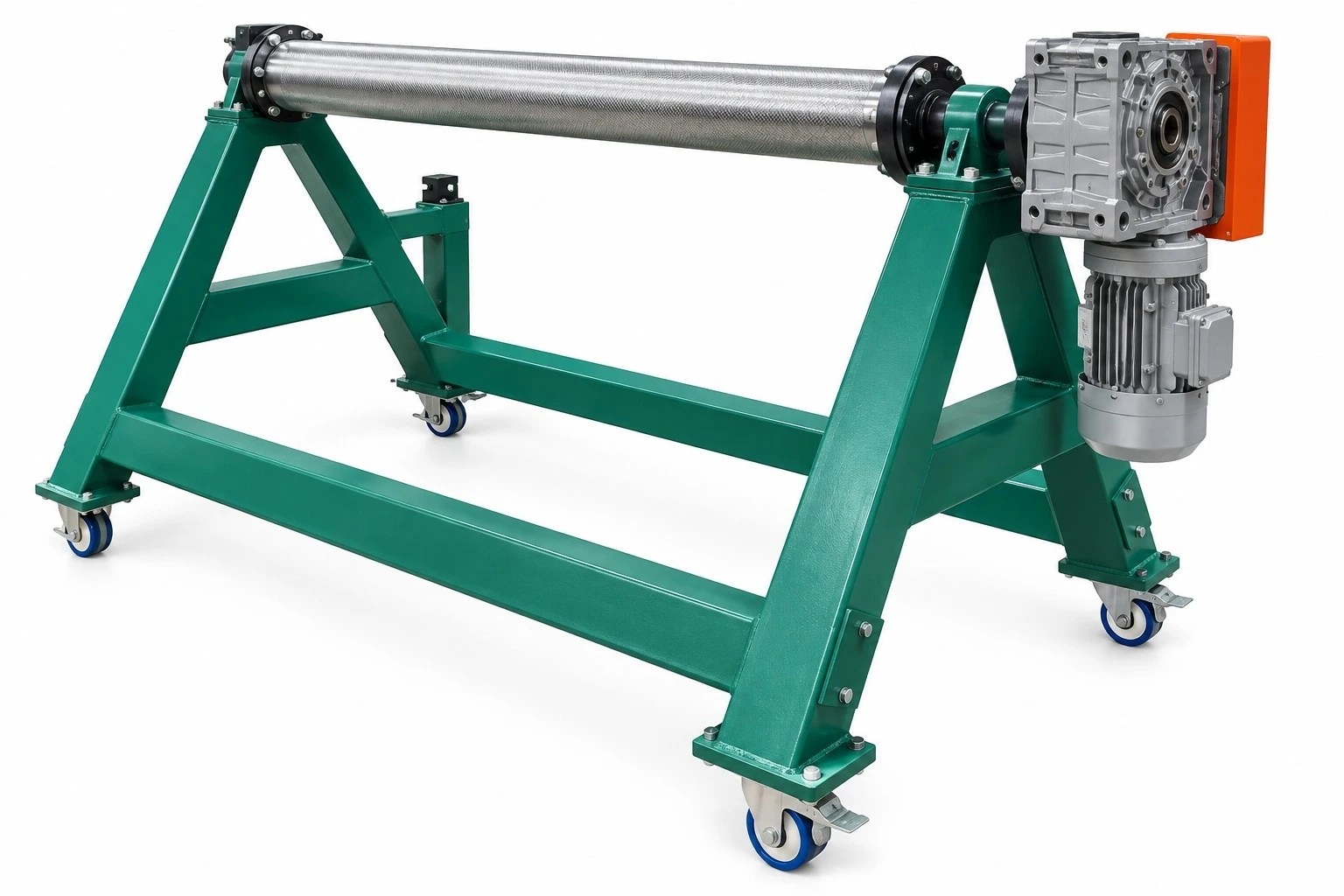

Enrolladora de Correas CAW2000-3500W

  • La enrolladora estándar soporta un rollo de hasta 1000kg y 1000mm de diámetro — puede personalizarse bajo solicitud.
  • Tensión de trabajo: 380V trifásico.
  • La enrolladora estándar está equipada con eje cuadrado de 70x70mm. *Opcional: eje cuadrado de 70-110mm, orificio redondo de 70-150mm de diámetro.

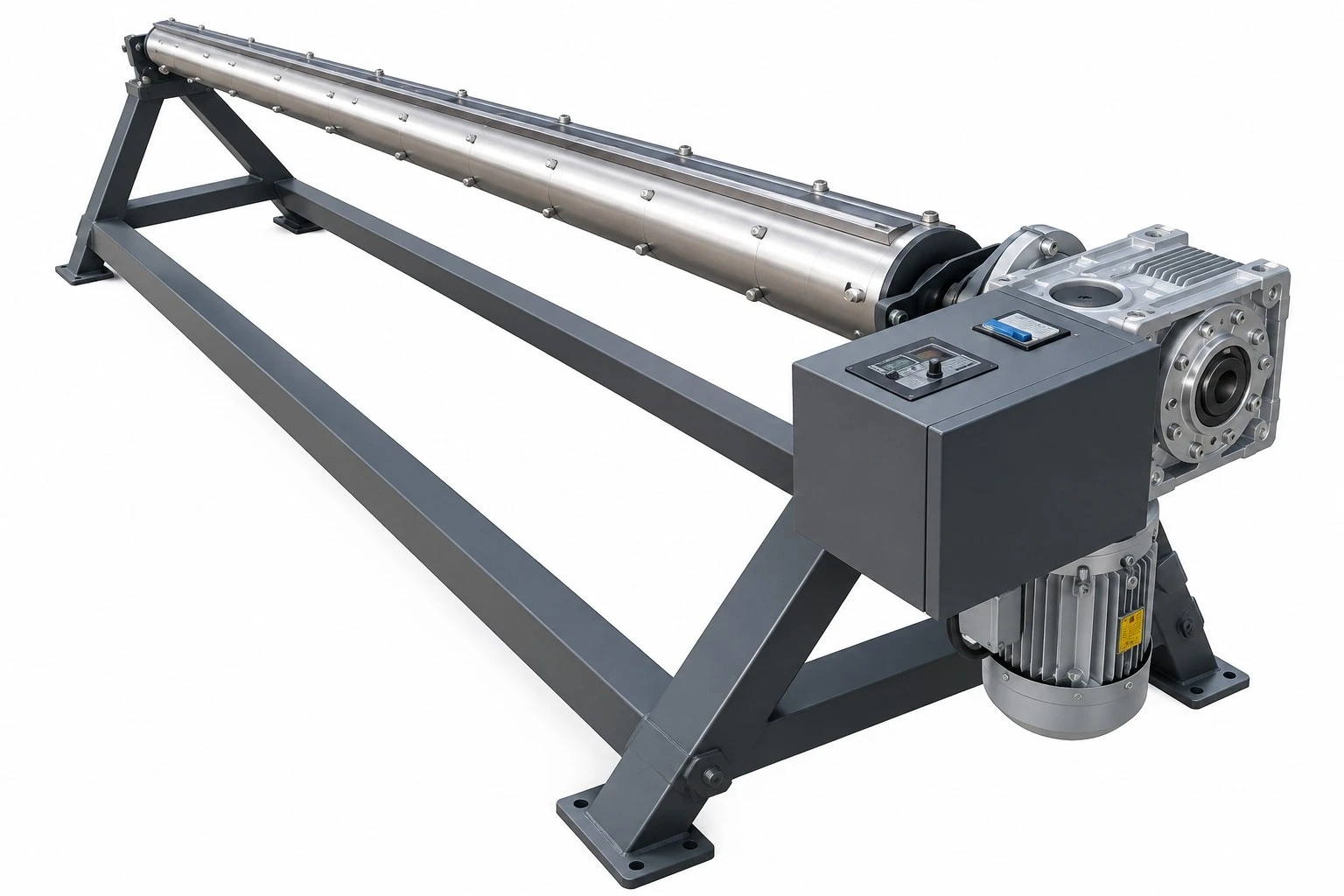

Diagrama esquemático da rebobinadeira de correias CAW2000-3500W Enrolladora de Correas CAW2000-3500W Rebobinadeira de correias CAW2000-3500W, vista lateral em operação
EspecificaciónCAW2000CAW3200CAW3500
Anchura de la correa2000mm3200mm3500mm
Voltaje220V / 380V
Diámetro máx. de la correa1200mm (o bajo solicitud)
Capacidad máx. de carga1300kg1700kg1700kg
Potencia0,75KW1,1KW1,1KW

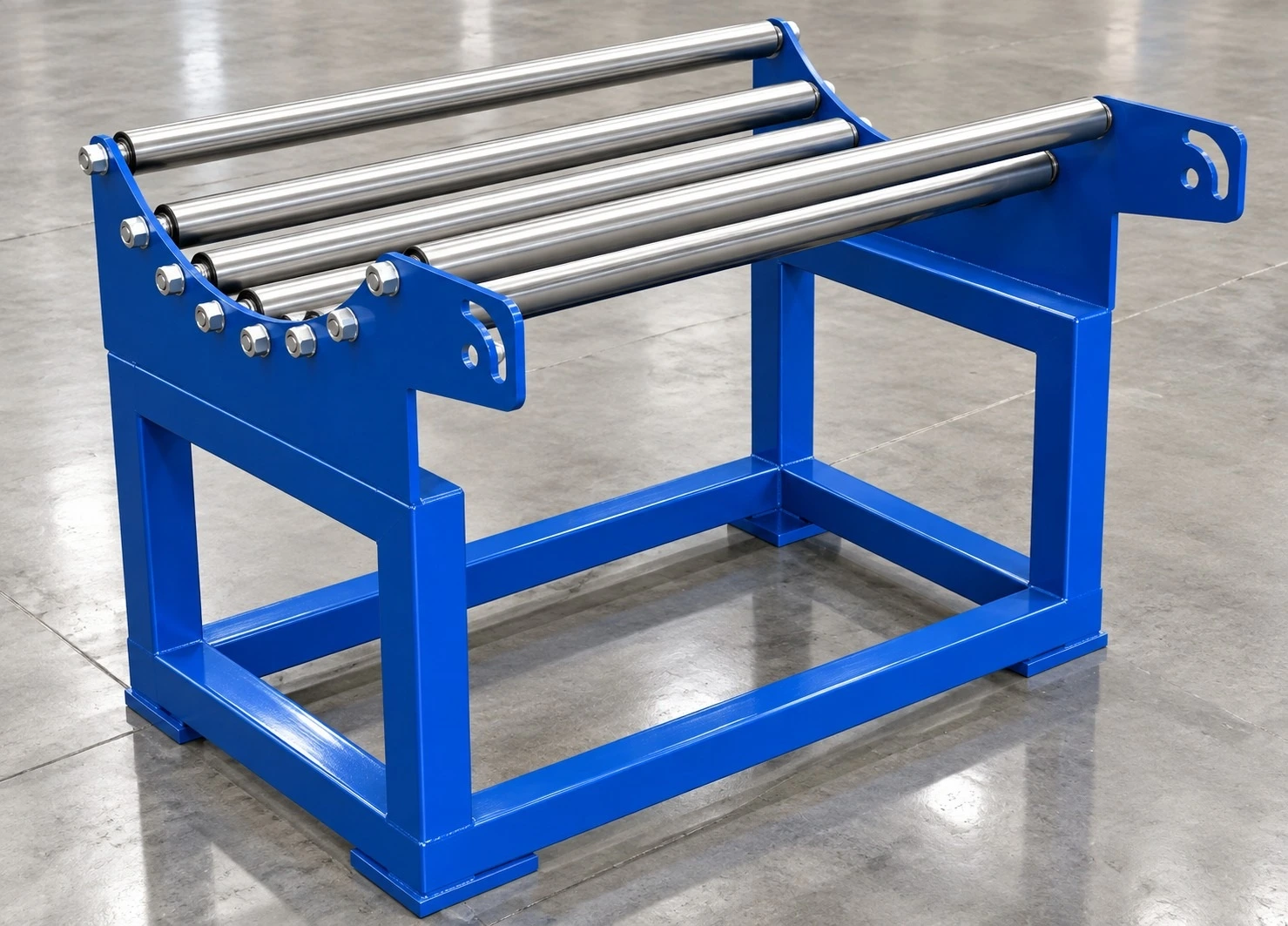

Soporte con Rodillos para Rollos de Correa Transportadora PVC/PU

World Prime Services ofrece soportes para rollos de material de correa transportadora, a medida para su negocio — casi cualquier configuración es posible.

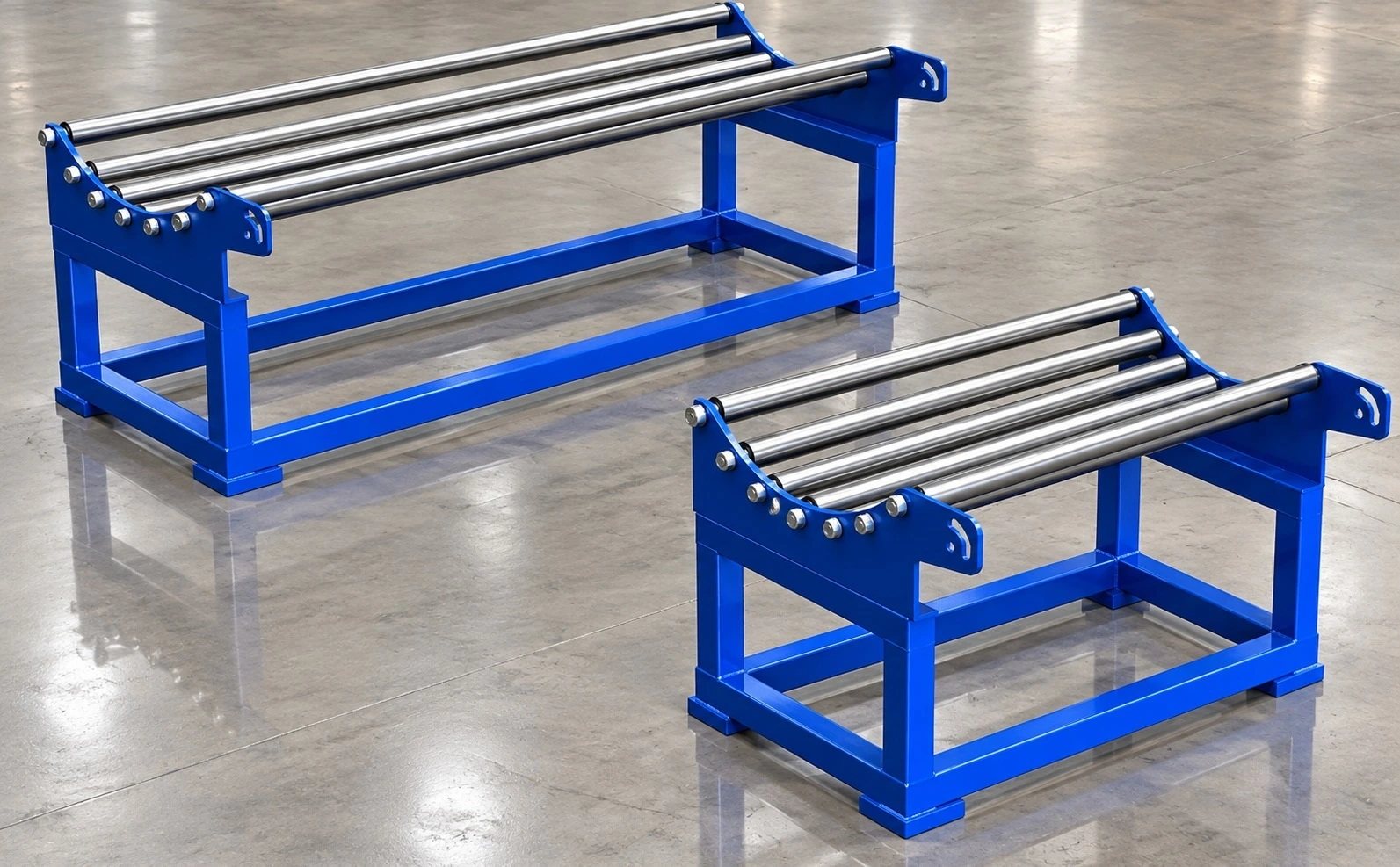

Rack com roletes para rolos de correia, renderização 1 Rack com roletes para rolos de correia, renderização com dois tamanhos Rack com roletes, vista frontal em render

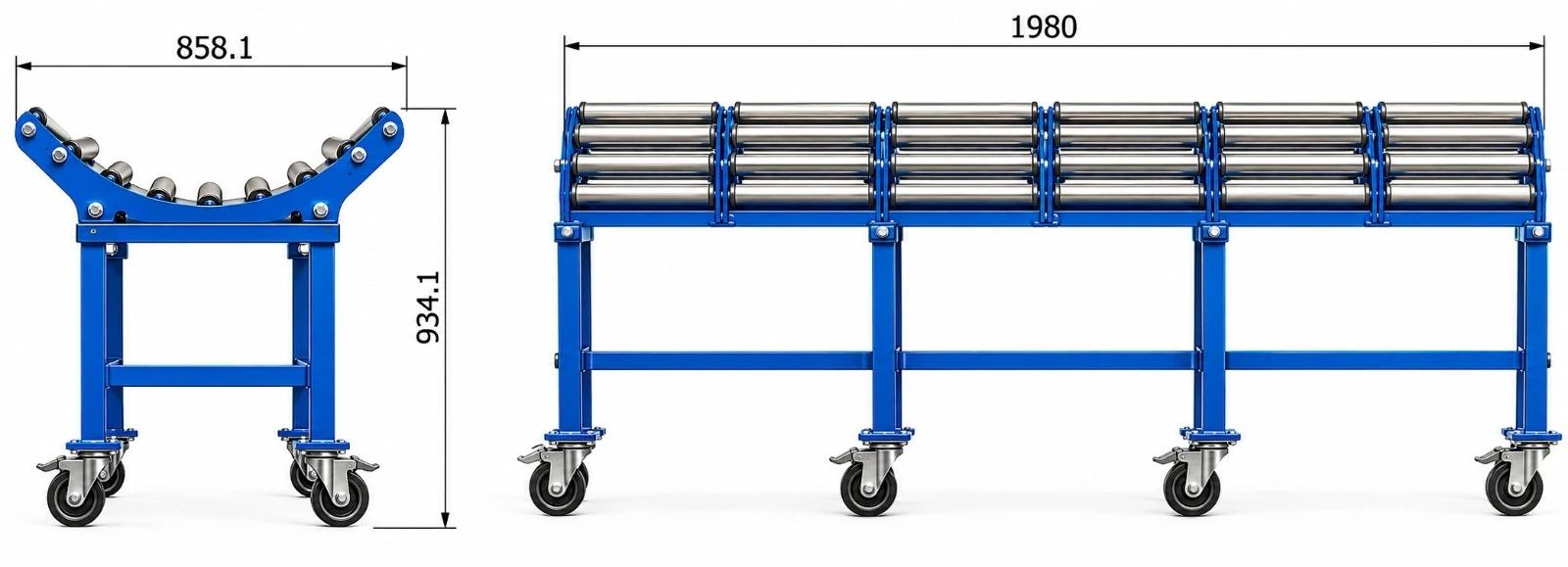

Racks com roletes verde e azul prontos na fábrica Desenho técnico com as dimensões do rack de roletes

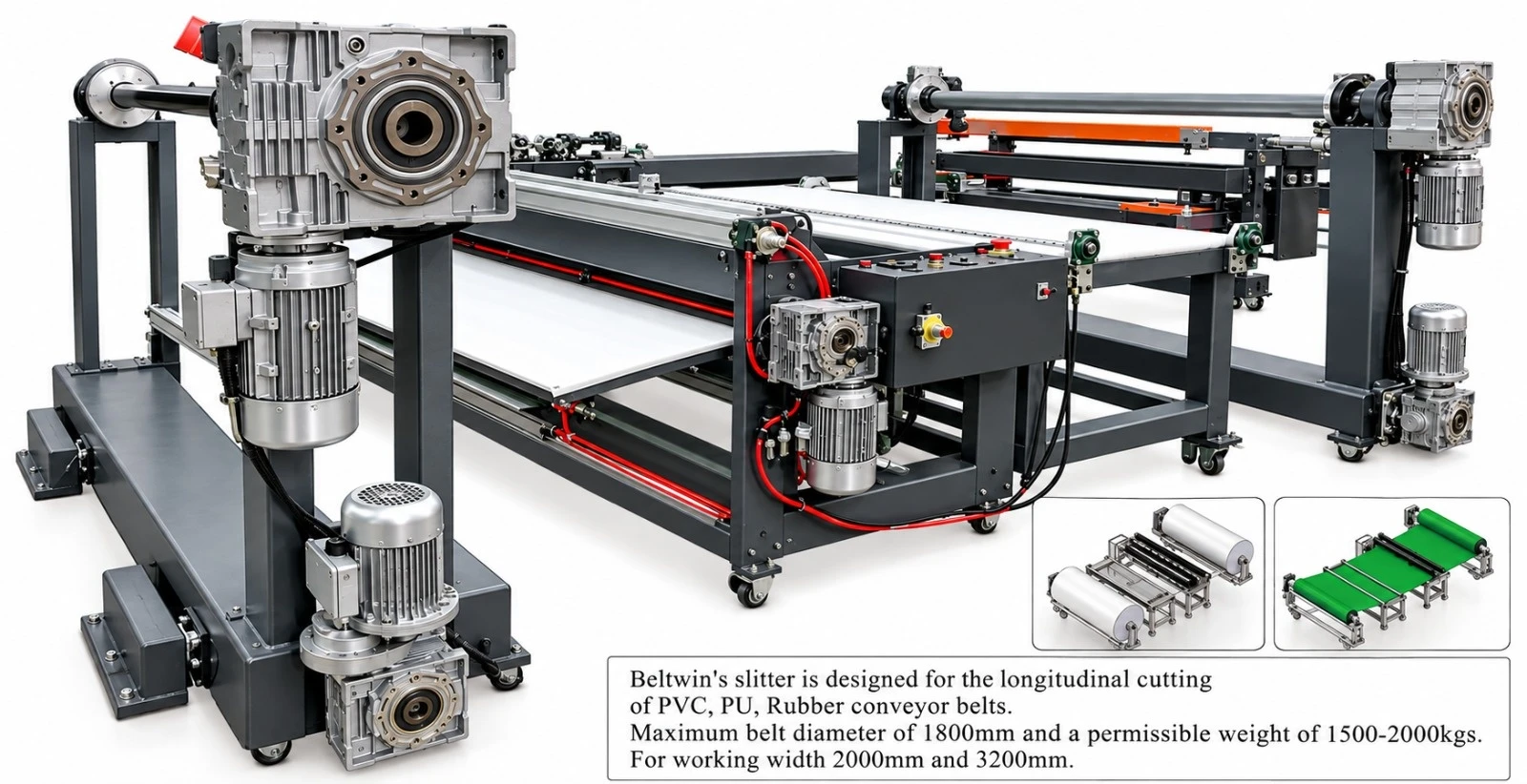

Cortadora con Enrolladora y Rebobinadora CA2000H-3000H

Combina el corte longitudinal y el rebobinado en una sola máquina — la cortadora de World Prime Services está diseñada para el corte longitudinal de correas de PVC, PU y caucho, con diámetro máximo de correa de 1800mm y peso admisible de 1500-2000kg, para anchuras de trabajo de 2000mm y 3200mm.

Cortadora con Enrolladora y Rebobinadora CA2000H-3000H

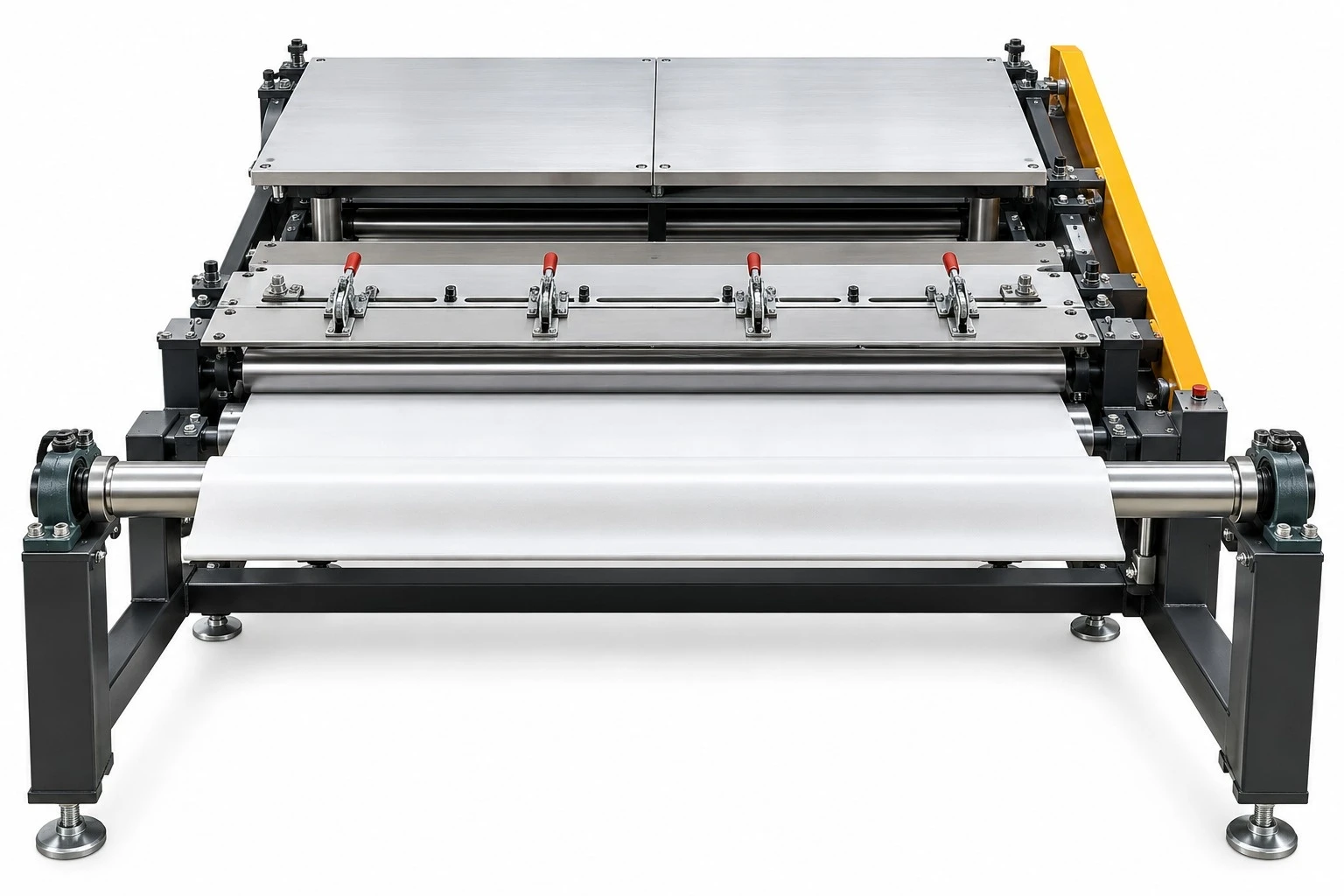

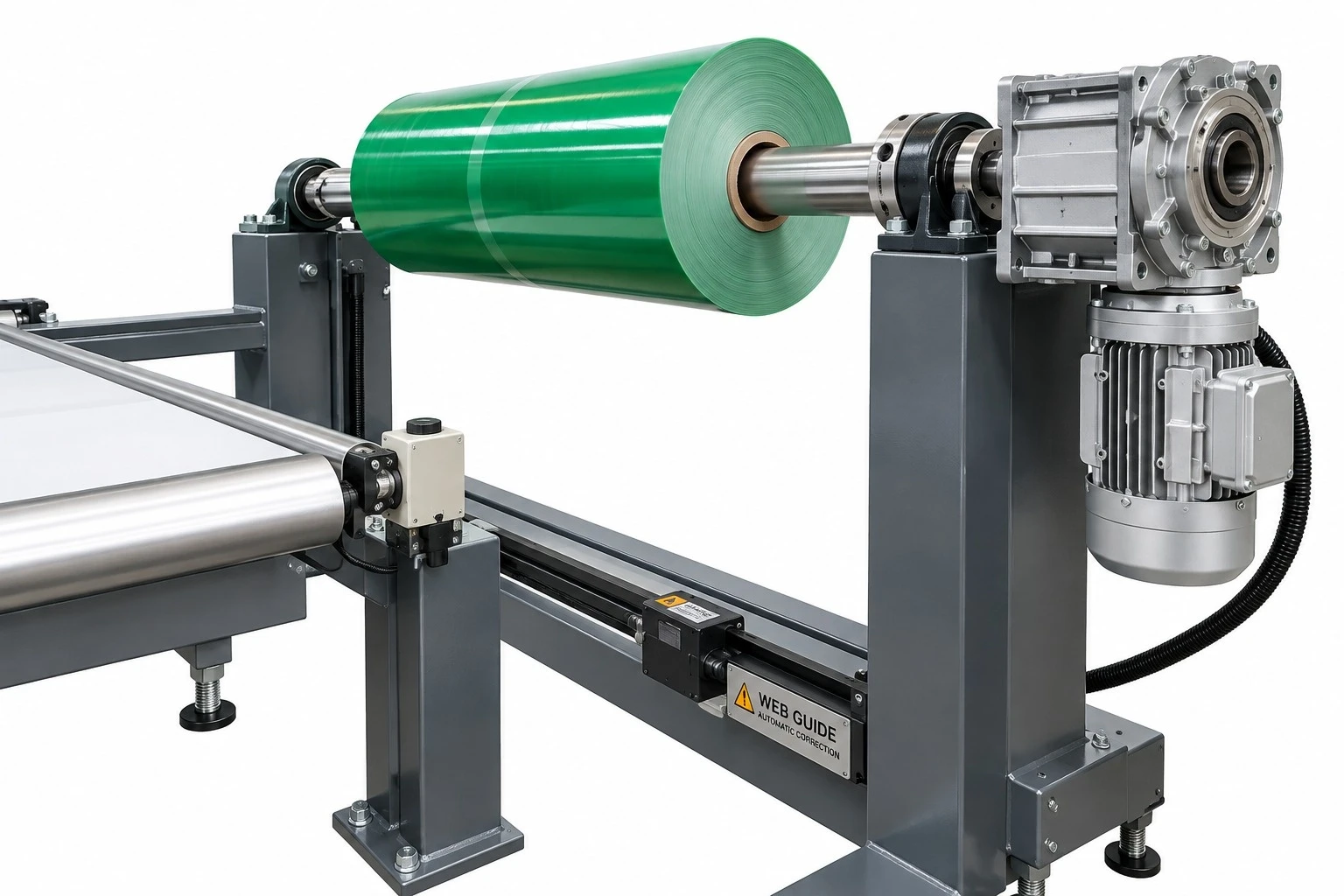

Panel de control Corrección eléctrica Mesa de trabajo Dispositivo de protección

Especificaciones

  • Aumenta la potencia del motor de las enrolladoras, facilitando el corte de correas transportadoras.

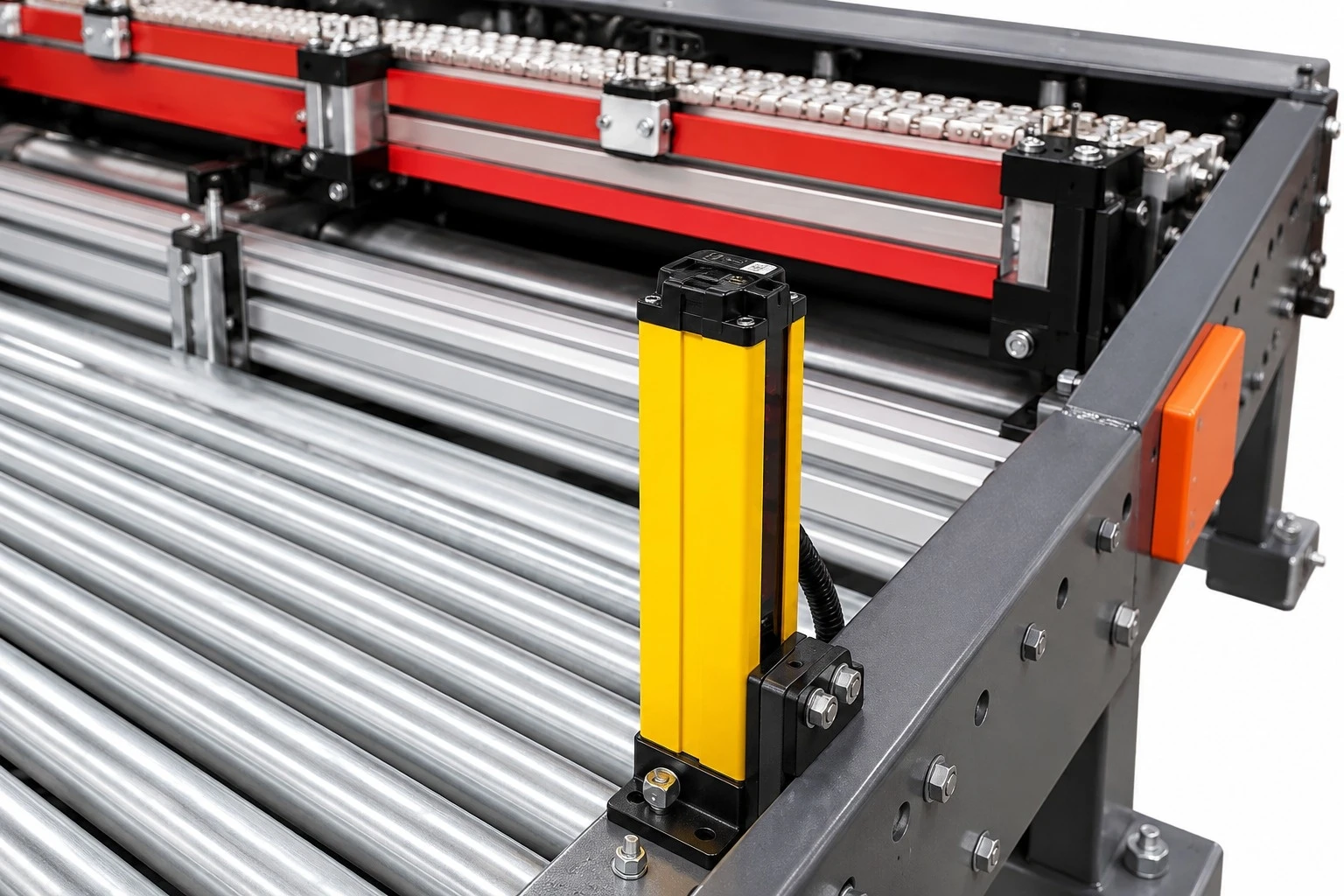

  • Dispositivos de protección para las manos, como 6 botones de parada de emergencia y sensor láser anticorte.
  • Material y espesor de la estructura metálica mejorados, para aumentar la capacidad de carga.
  • Ejes neumáticos añadidos a las enrolladoras, adecuados para rodillos circulares.
  • Sistema de corrección eléctrica en ambas enrolladoras, que las mueve a la izquierda/derecha para mantener la correa recta.
  • Incluye mesa de trabajo de la correa.
  • Incluye panel de control para la parte de corte — las dos enrolladoras permiten ajustar fácilmente la velocidad de cada parte.
EspecificaciónCA2000HCA3000H
Anchura de la correa2000mm3000mm
Potencia de la cortadora0,75KW
Potencia de la enrolladora0,75KW2,2KW
Capacidad de carga de la enrolladora1000-1500kg1500-2000kg
Diámetro máx. del rollo1000mm1200mm
Dimensiones de la mesa de trabajo2000x1000mm3000x1000mm
Velocidad47 rotações/min

Enrolladora de 6t y Cortadora de Cuchilla Circular

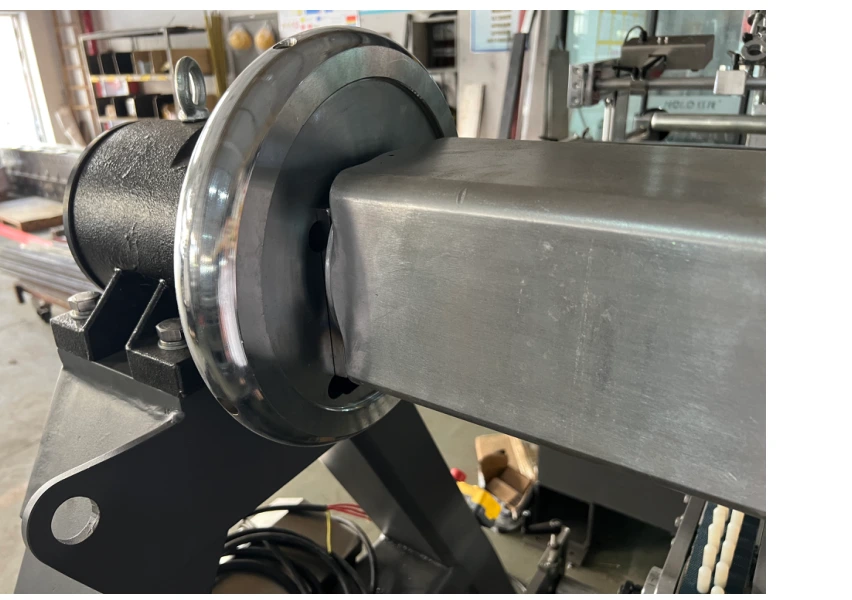

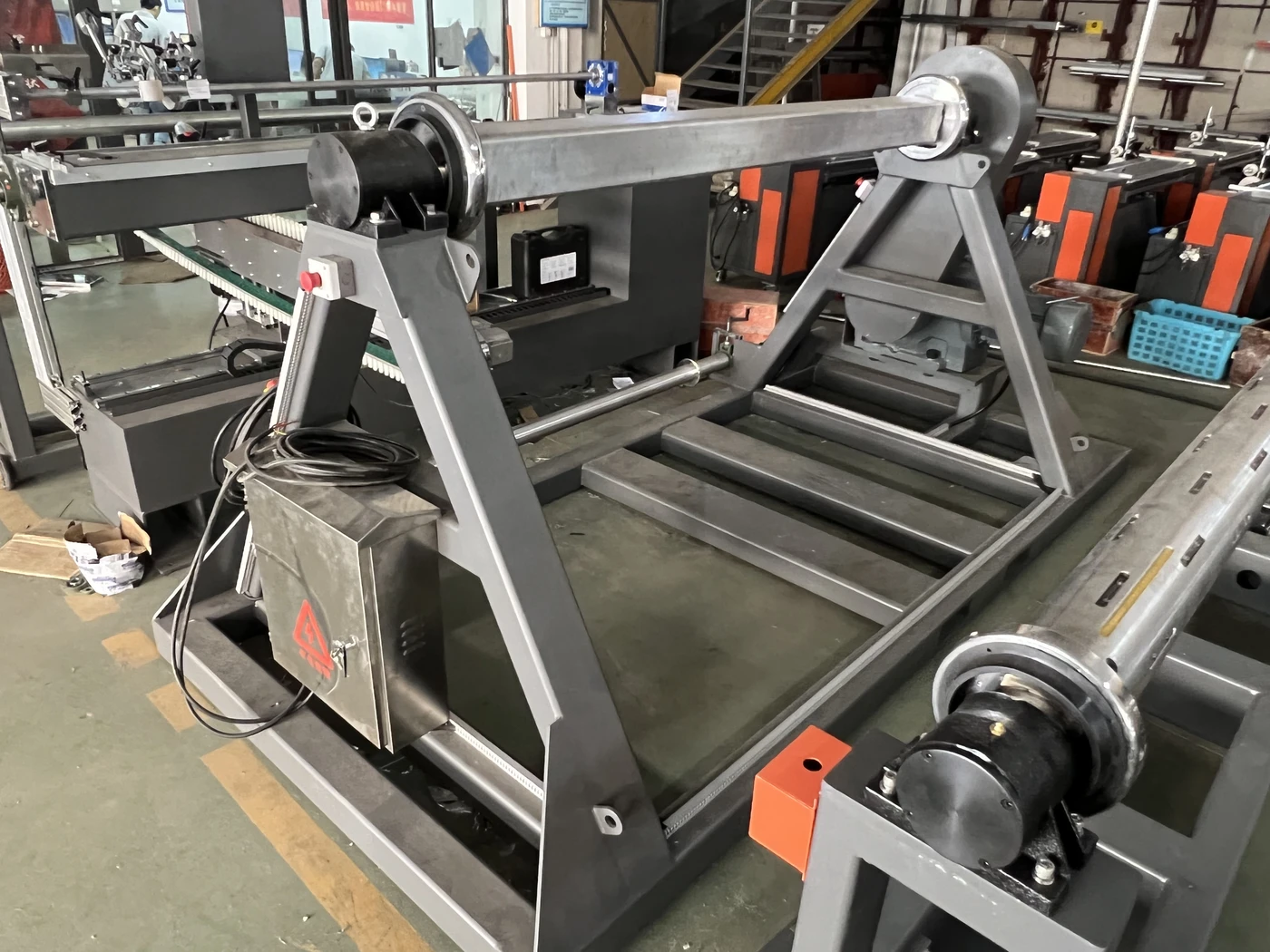

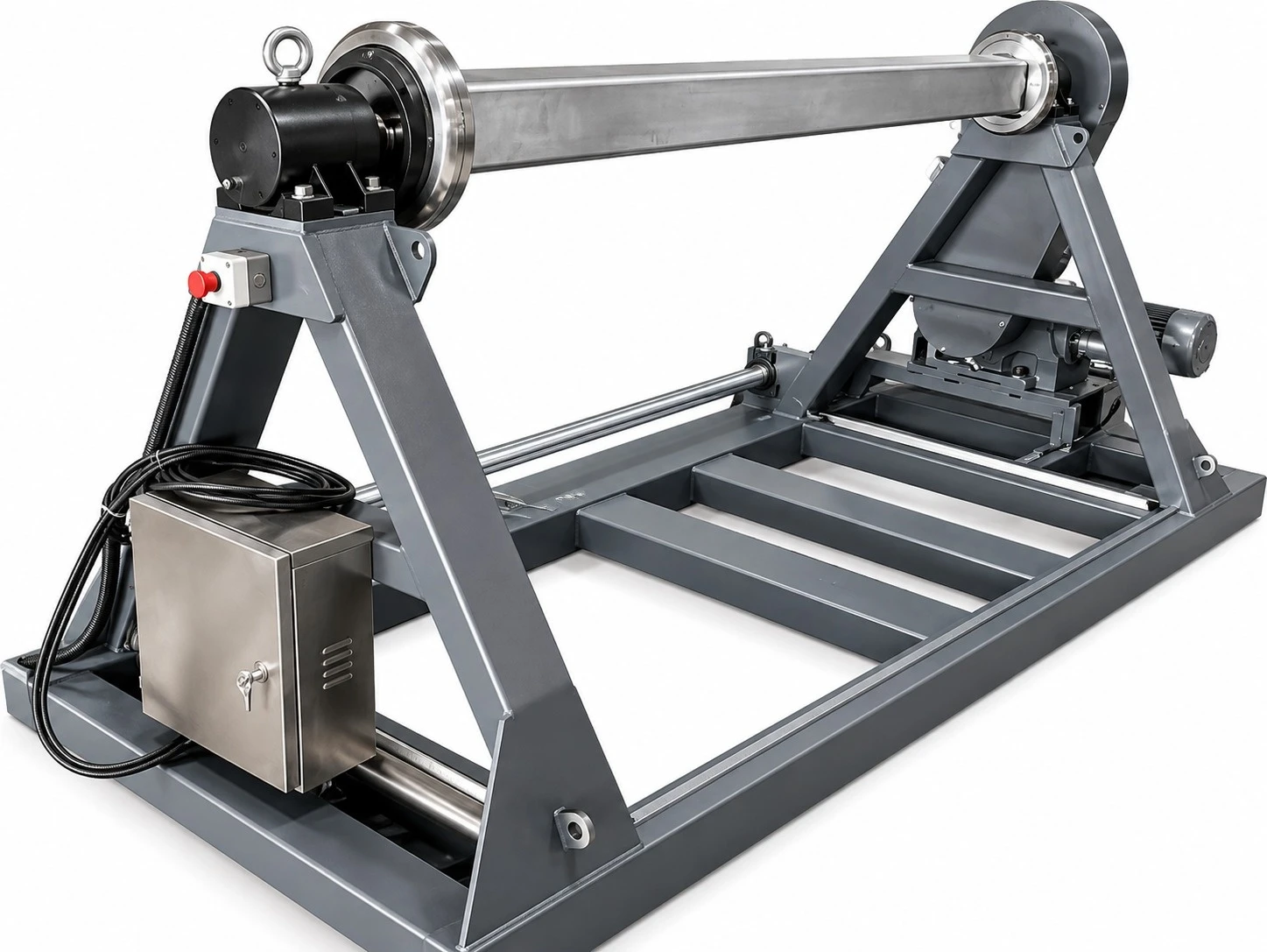

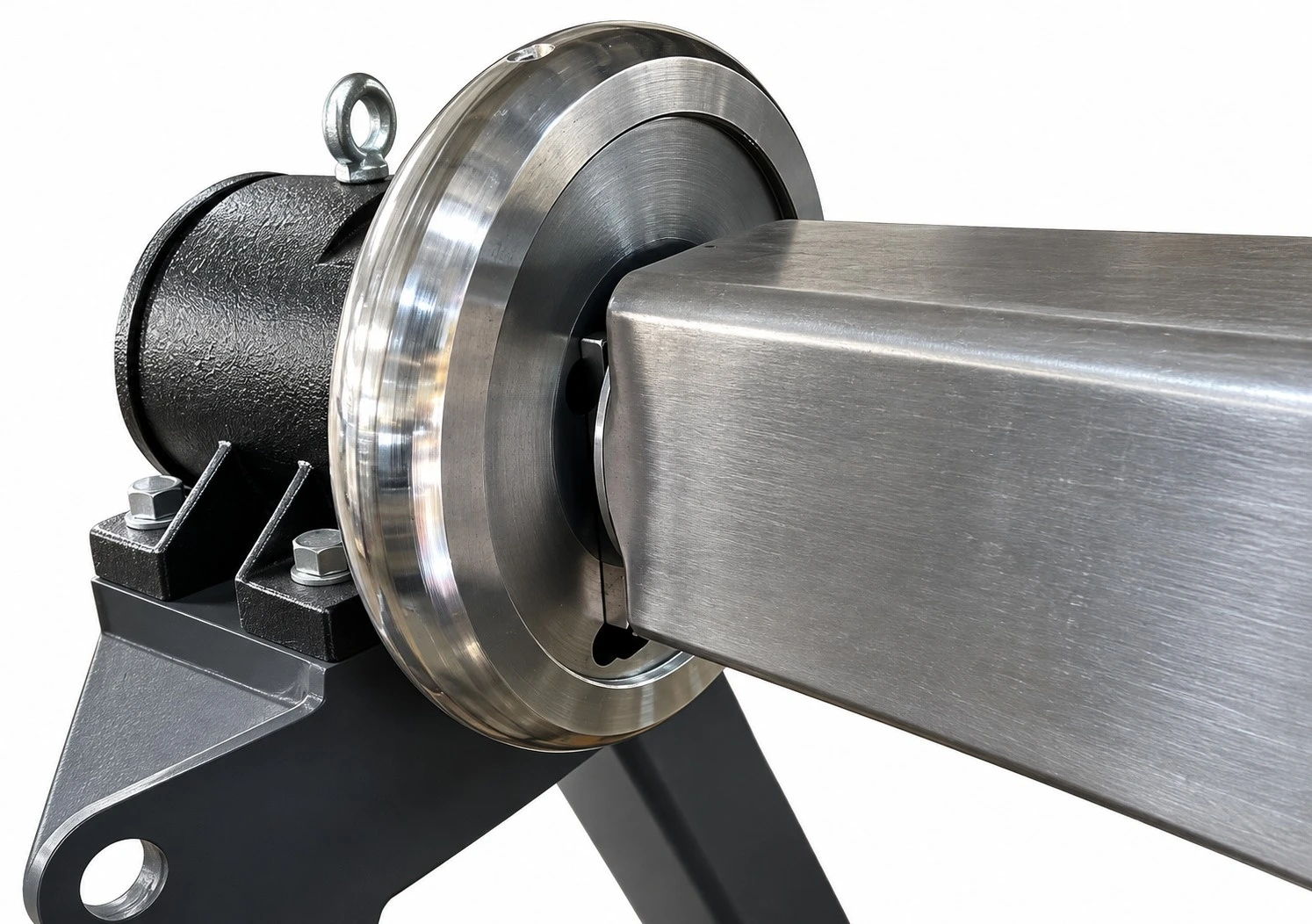

Enrolladora de correas de alta capacidad, 6 toneladas — CAW2000H:

Enrolladora de correas de alta capacidad, 6 toneladas — CAW2000H: Rebobinadeira CAW2000H instalada na fábrica, vista geral da estrutura
Dimensión de la máquina3510x1800x1700mm
Potencia5,5KW
Voltaje380V
Anchura máx. de la correa2000mm (otros tamaños también disponibles)
Diámetro máx. del rollo de correa2200mm
Par de salida5700 Nm
Velocidad máxima4,4 RPM
Capacidad máx. de carga6 toneladas
Tamaño del eje cuadrado150x150mm u otros tamaños disponibles

Cortadora de correas con cuchillas circulares CB600-1200 — corte de precisión:

Cortadora de correas con cuchillas circulares CB600-1200 — corte de precisión:

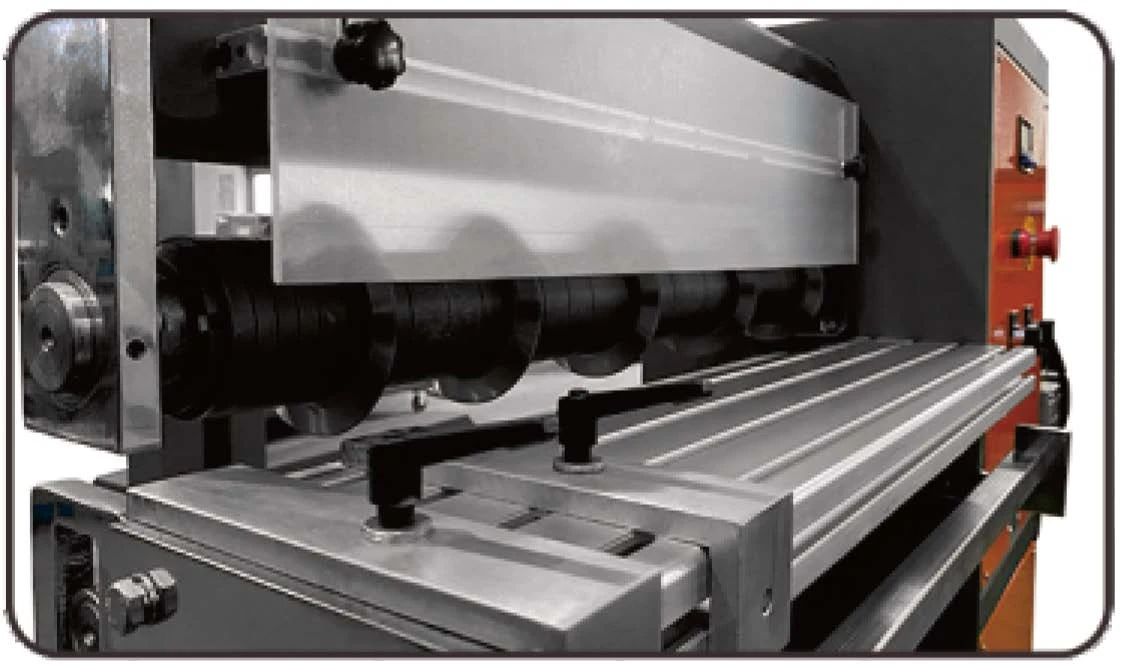

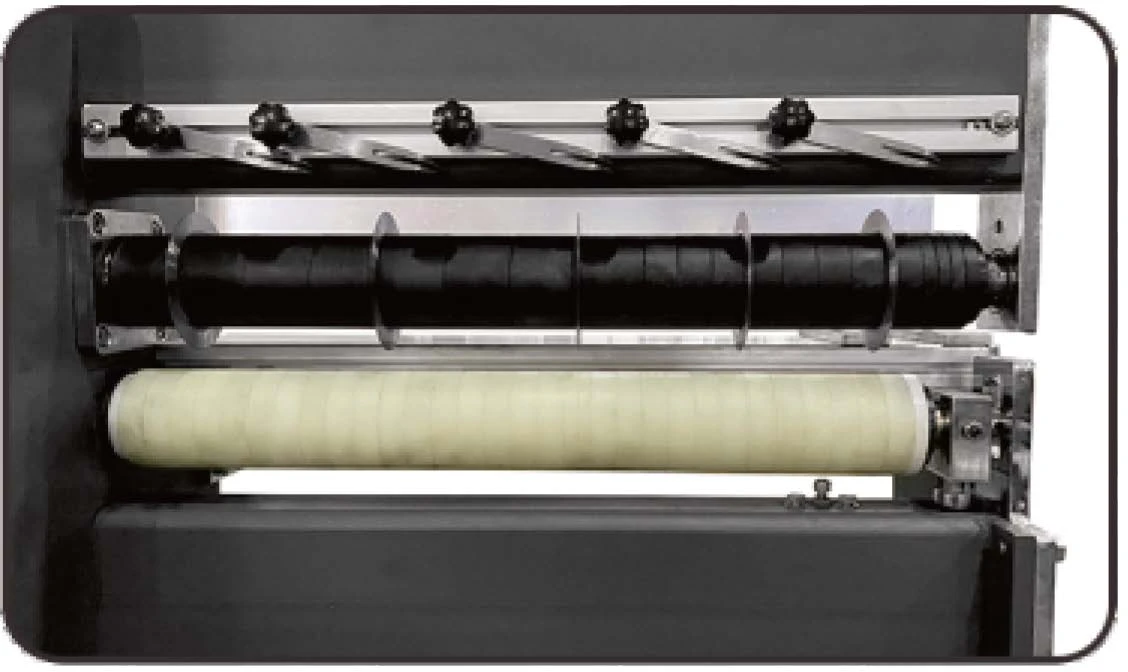

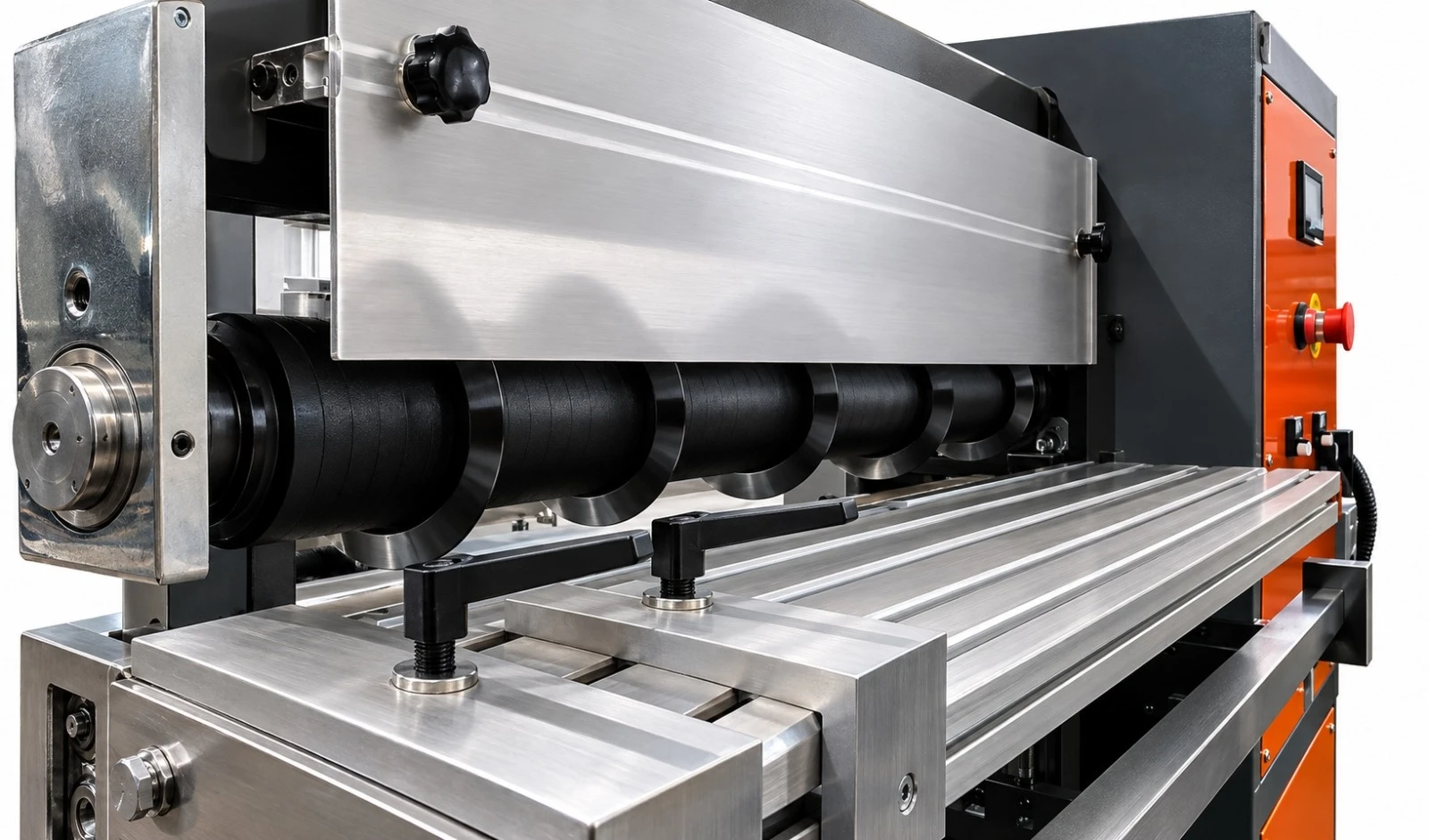

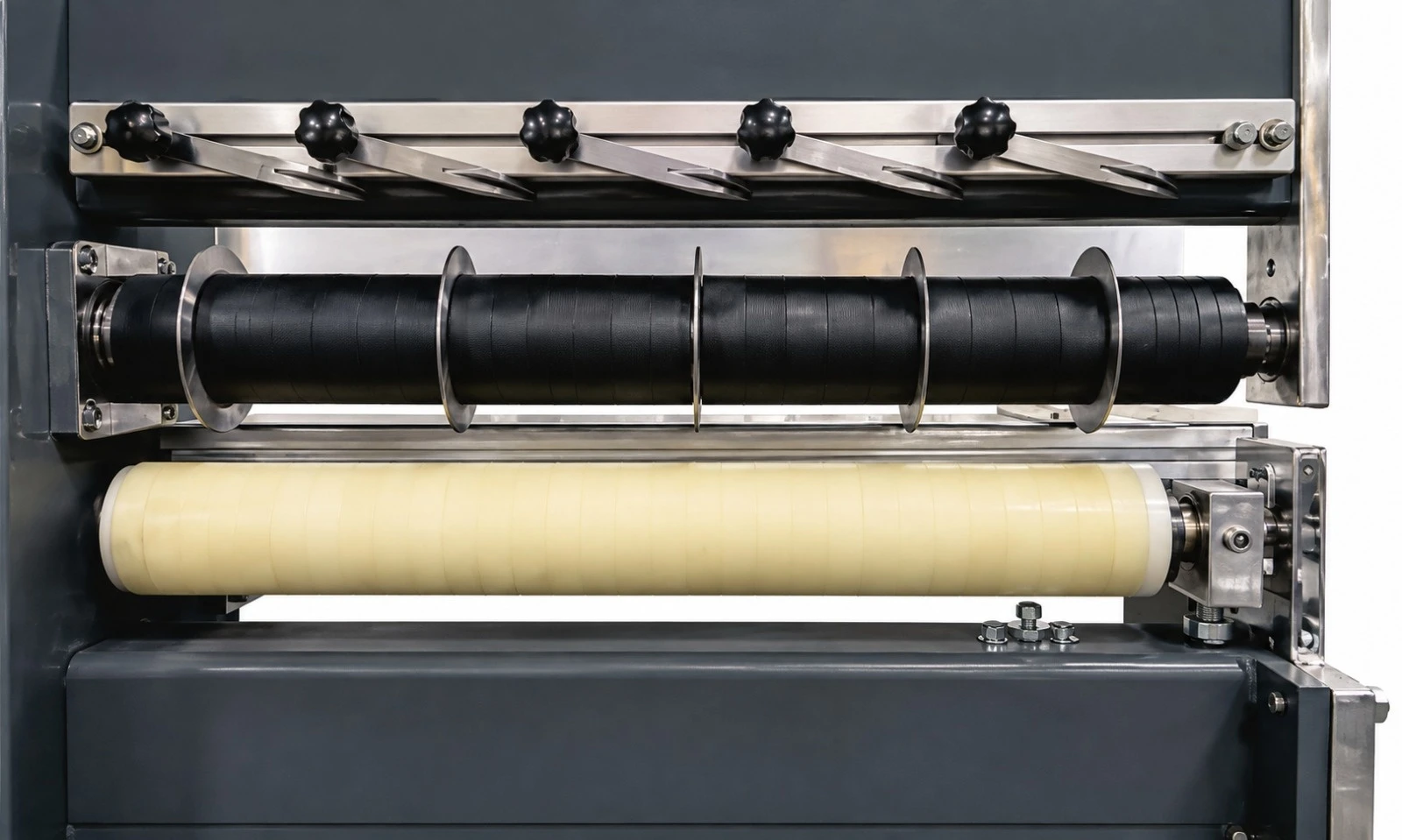

Detalhe da lâmina circular em operação Detalhe do sistema de corte
EspecificaciónCA600CA1200
Dimensión de la máquina1300x620x1180mm1900x620x1180mm
Anchura del área de trabajo600mm1200mm
Espesor máx. de la correa10mm10mm
Longitud mín. de la correa1000mm1000mm
Anchura mín. de corte3mm3mm
Accesorios estándar5 cuchillas, permiten ajustar la anchura de corte
Voltaje220V/380V
Potencia0,93KW
VelocidadAjustable
Peso neto260kg290kg
Peso bruto301kg345kg
Dimensión del embalaje1420x710x1360mm1960x710x1360mm

Soldadora de Guías y Faldones Laterales

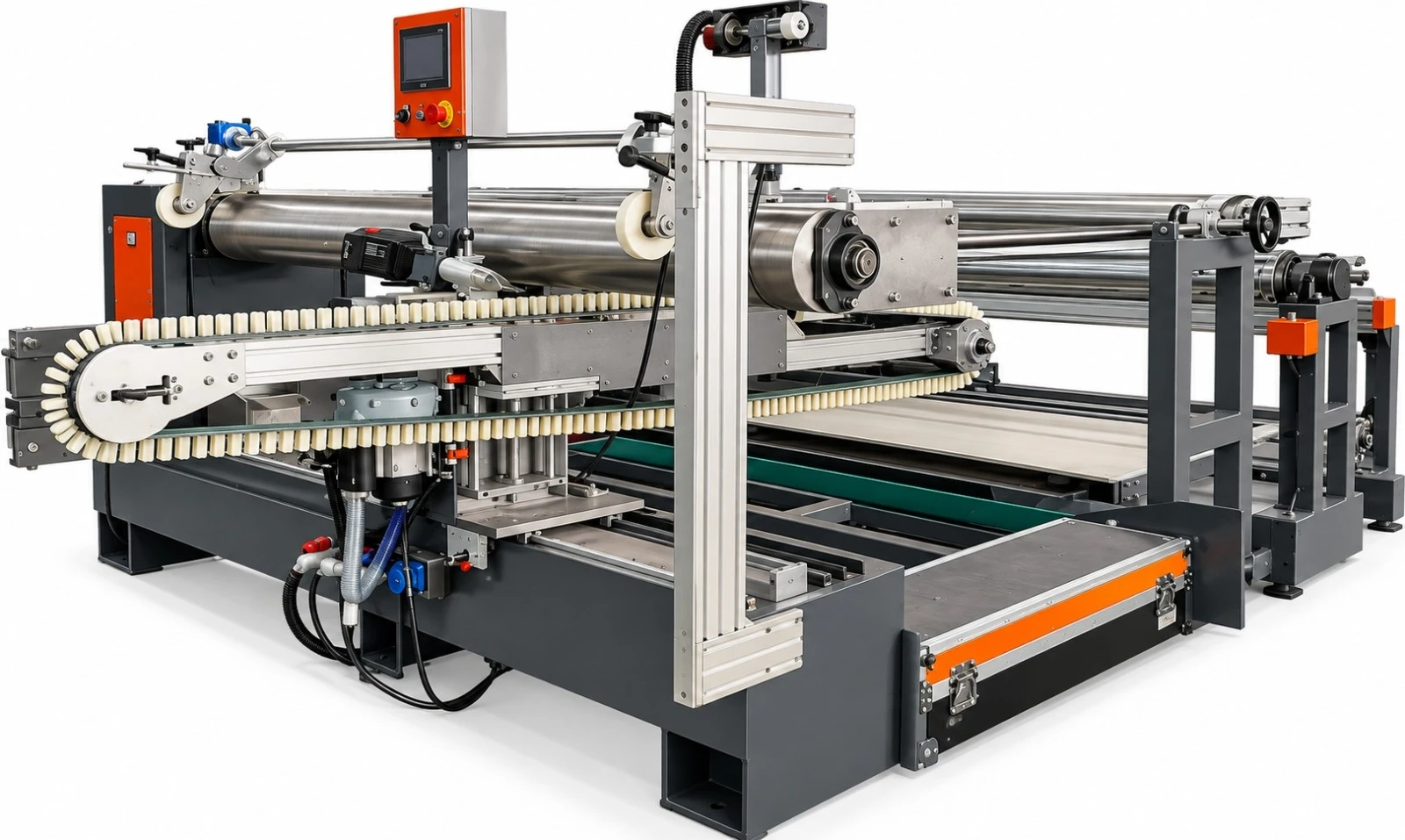

Soldadora de guías/faldones laterales QB2000S-3000S:

Soldadora de guías/faldones laterales QB2000S-3000S:
Potencia12KW
Voltaje recomendado380V trifásico
Altura máx. de onda del faldón lateral60mm
Altura máx. del faldón lateral100mm
Velocidad máxima4,7 m/min
Circunferencia mín. de la correa2000mm
Longitud del rielGeneralmente en múltiplos de 3
Dimensión de la máquina3000x2500x1750mm
Dispositivo de guía estándar2 conjuntos
Dispositivo de faldón lateral estándar1 juego
Bastidor de tensado estándar1 unidad
Soporte de apoyo de correa estándar1 juego
Motor de tensado estándar1 unidad
Pistola de calor para guíaWELDY 1,6KW x 2 juegos
Pistola de calor para faldón lateralLHS 41L SYSTEM400 4,4KW, con boquilla 70x10
SopladorROBUST 3x230V / 400V

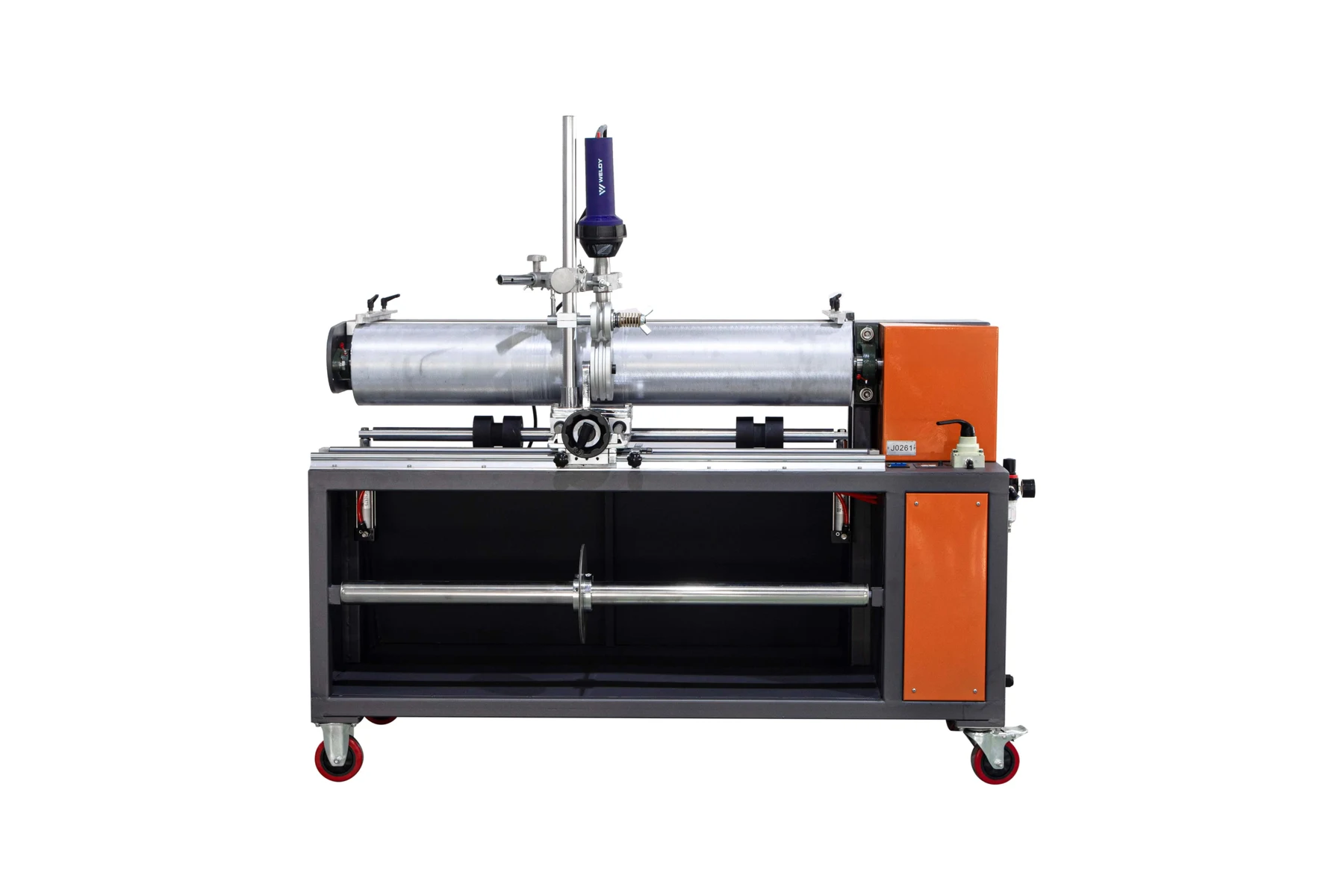

Soldadora de guías QB1000-1500:

Soldadora de guías QB1000-1500:
ModeloQB1000QB1200QB1500
Anchura de la correa1000mm1200mm1500mm
Potencia0,55KW
Velocidad máx. de operación4m/min
Voltaje220V / 380V / personalizable
Rueda guía estándar8*5+10*6
Rueda guía opcional17*11, 22*14 o bajo solicitud
Soporte de la pistola de calor1 conjunto1 conjunto2 conjuntos
Accesorio opcionalPistola de calor de 1600W / Cabezal de rectificado / Soporte de pistola / Rueda guía
Dimensión del embalaje2210x965x1575mm3120x970x1570mm2280x810x1230mm
Peso bruto295kg343kg470kg

Nueva soldadora de guías QB1300H-2000H — versión reforzada:

Nueva soldadora de guías QB1300H-2000H — versión reforzada:
ModeloQB1300HQB2000H
Espesor máx. de la correa10mm
Longitud mín. sin fin2000mm
Velocidad máx. de operación0,2m/s
Voltaje220V / 380V / personalizable
Potencia de la máquina0,85KW
Pistola de calorWeldy 1,6KW
Dispositivo de rectificado de correa2 unid.
Dispositivo de cola de correa2 unid.
Ruedas guía(6*4 / 8*5 / 10*6 / 13*8 / 17*11 / 22*14) x 2 juegos
Dimensión de la máquina2120x845x1335mm2890x845x1335mm
Dimensión del embalaje2210x965x1575mm3120x970x1570mm
Peso bruto626kg1087kg

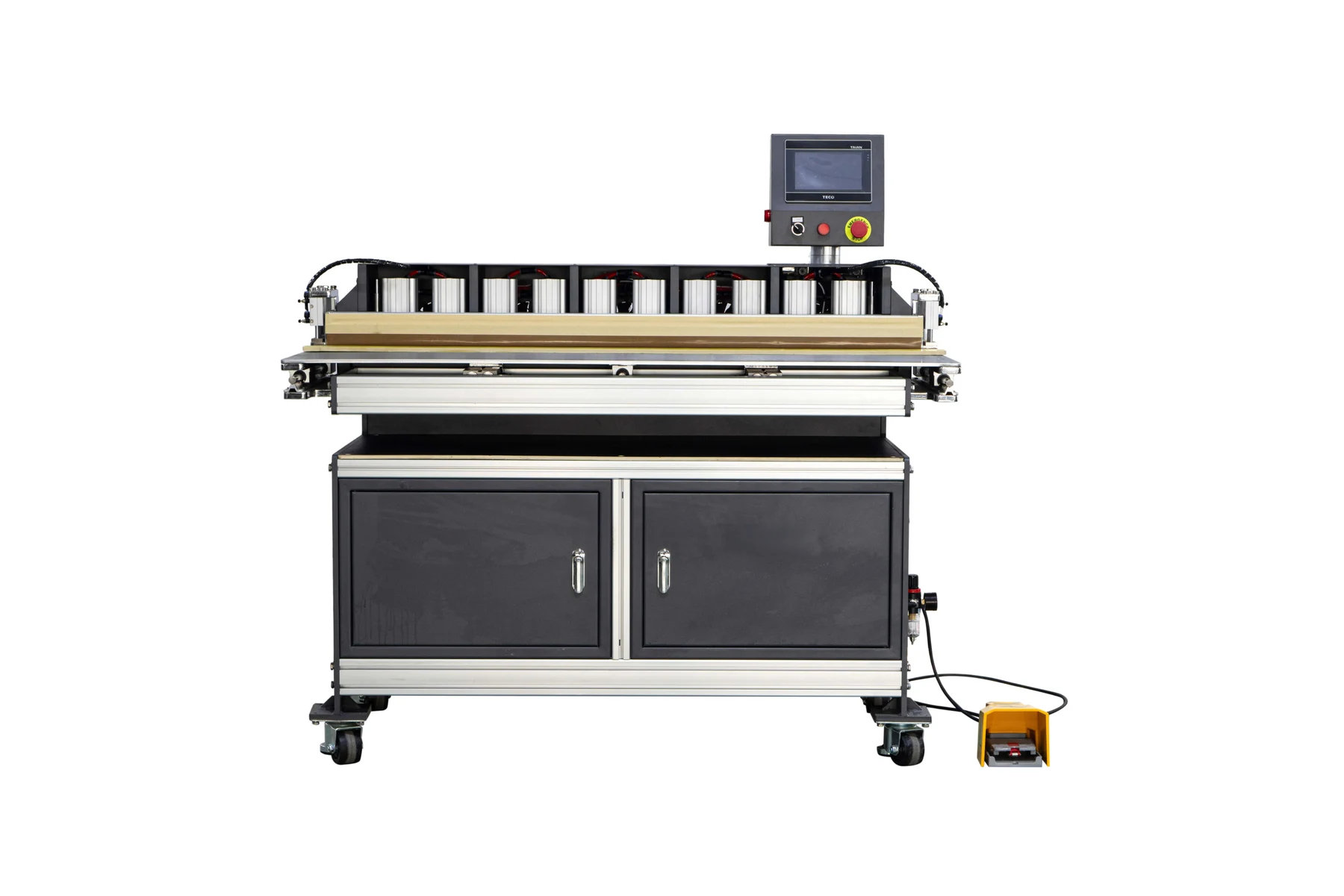

Soldadora de sellado de borde de correa (Belt Edge Sealing) QD1200-1500:

Soldadora de sellado de borde de correa (Belt Edge Sealing) QD1200-1500:
ModeloQD1200QD1500
Potencia1,6KW2KW
Tiempo de sellado3,5–5min
Espesor mín. de la correa0,8mm
Espesor máx. de la correa5mm
EnfriamientoPor aire
Tamaño de efecto (espesor del borde / 2)Ej.: 0,8mm : 0,8mm/2 = 0,4mm
Dimensión de la máquina1370x622x1295mm1670x622x1295mm
Circunferencia mín. sin fin de la correa2800mm3400mm
Tiempo de trabajo — correa PUCalentamiento 90s / Espera 10s / Enfriamiento 200s
Tiempo de trabajo — correa PVCCalentamiento 120s / Espera 10s / Enfriamiento 170s
Dimensión del embalaje1570x870x1280mm1870x870x1530mm
Peso bruto523kg580kg

Ventajas

PropiedadesVentaja
10-12 cilindros para suministro uniforme de presiónBuena planitud, sin marcas de hundimiento alrededor del borde.
No requiere material adicionalNo es necesario preparar previamente los bordes — incluso 0,8mm puede sellarse.
Mesa de trabajo móvilMás conveniente para fijar la correa, mejora la eficiencia.
Diseño huecoConveniente para verificar la posición de la soldadura en la correa.
Diferentes tamaños disponiblesModelos de 1200-1500mm para correas transportadoras comunes.
Enfriamiento por aire3-5min para sellado rápido de la correa.
Correa de teflón resistente a alta temperaturaBordes redondeados, reducen la fricción del deslizamiento de la correa.
Control PLCTiempo de calentamiento/espera/enfriamiento configurable — fácil de operar y proceso totalmente automático.

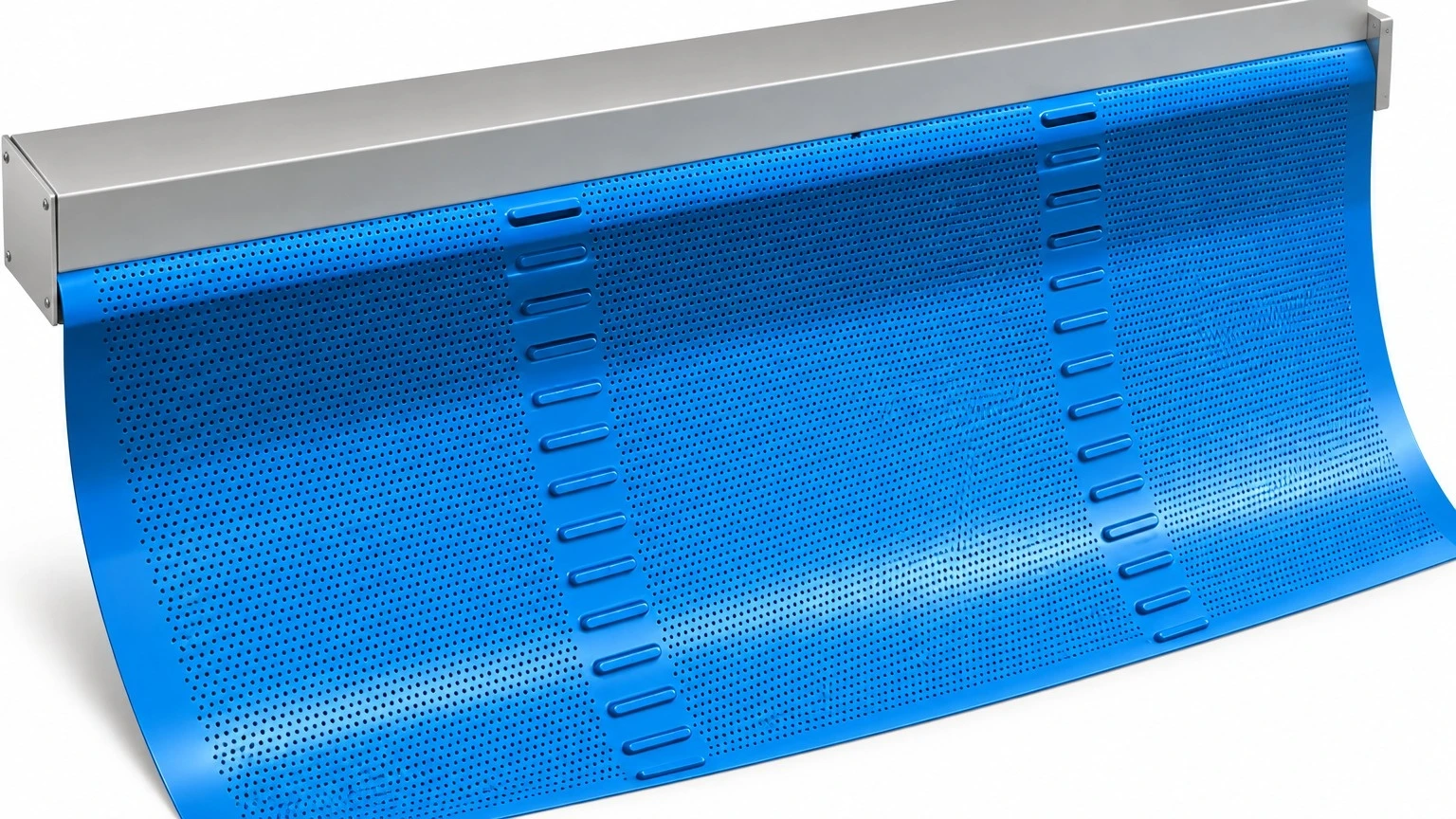

Perforadora de Correas TD1100-3200

Especificaciones

  • Anchura de la correa (máx.): 1000-3100mm
  • Material de la correa: PVC/PU
  • Espesor de la correa (máx.): 10mm
  • Tipo de orificio: redondo, de 3mm hasta 20mm
  • Perímetro mínimo de la correa: 800mm
  • Velocidad de perforación ajustable: 80-120 orificios por minuto
  • Opciones: tamaño de cuchilla diferente / cubierta de protección / aspiradoras
Perforadora de Correas TD1100-3200

Ficha Técnica

ModeloTD1100TD1600TD2100TD2600TD3200
Anchura de la correa≤1100mm≤1600mm≤2100mm≤2600mm≤3200mm
Cubierta de protección (opcional) — área de perforación ≤1000mm1500mm2000mm2500mm3100mm
Potencia3,5KW
Voltaje220V, monofásico
Tipo de correaPVC/PU
Espesor máx. de la correaEstándar máx. 10mm; máquinas reforzadas alcanzan hasta 15mm
Velocidad de perforación2 orificios/segundo (varía según el espaciado entre orificios)
Tamaño del orificio3-20mm (3 cuchillas incluidas gratis, de 3mm a 15mm)
Longitud mín. de la correa800mm
Error mín. de perforaciónEl error de perforación en 1000mm de correa es de 0,1mm (calibrable mediante el programa)
Peso de la máquina815kg915kg1015kg1115kg1300kg
Tamaño de la máquina1950x1000x1600mm2450x1000x1600mm2950x1000x1600mm3450x1000x1600mm4050x1000x1600mm
ComponentesAspiradora de 1,8KW; caja de herramientas x1, almohadilla de PE x1, llaves x2, gato x1, mandriles x2
Dimensión del embalaje2300x1170x1820mm2600x1180x1830mm3040x1160x1820mm3610x1240x1780mm4260x1160x1820mm
Peso del embalaje832kg941kg1088kg1241kg1835kg

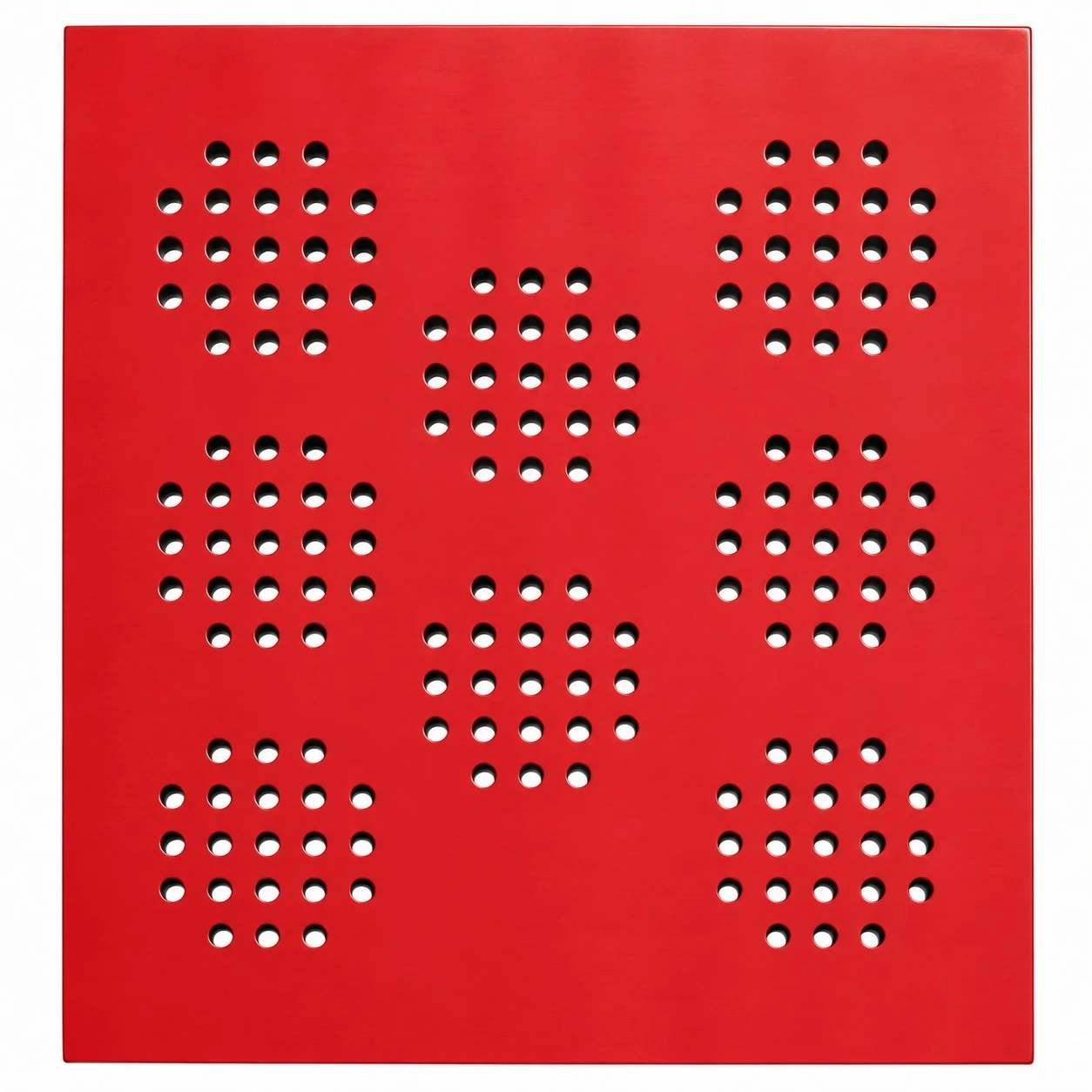

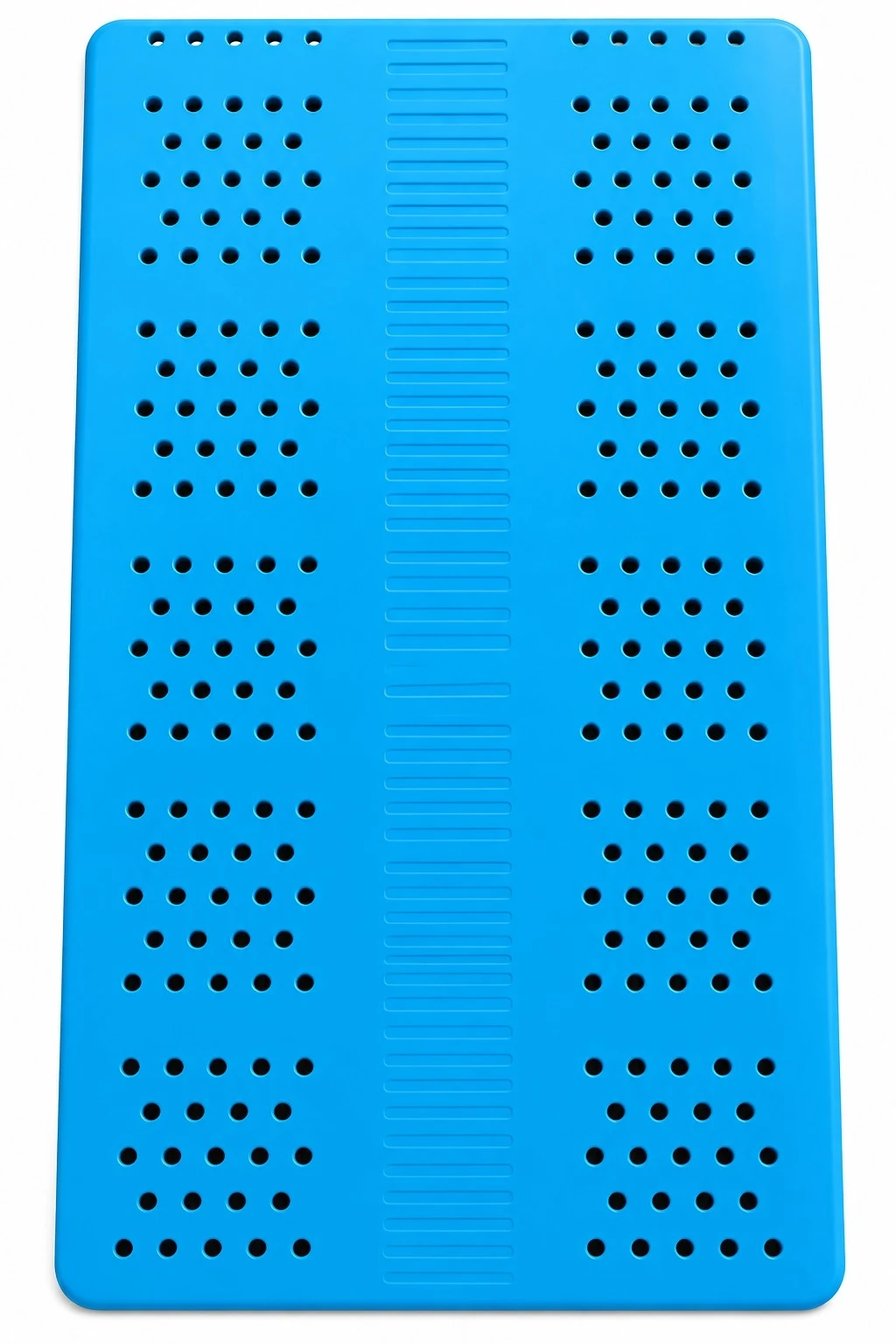

Nueva Mejora — Modo de Perforación Fácil

La máquina puede leer archivos CAD y perforar en cualquier posición de la correa según el dibujo de perforación.

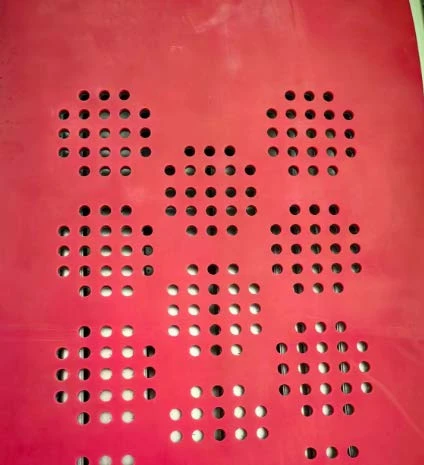

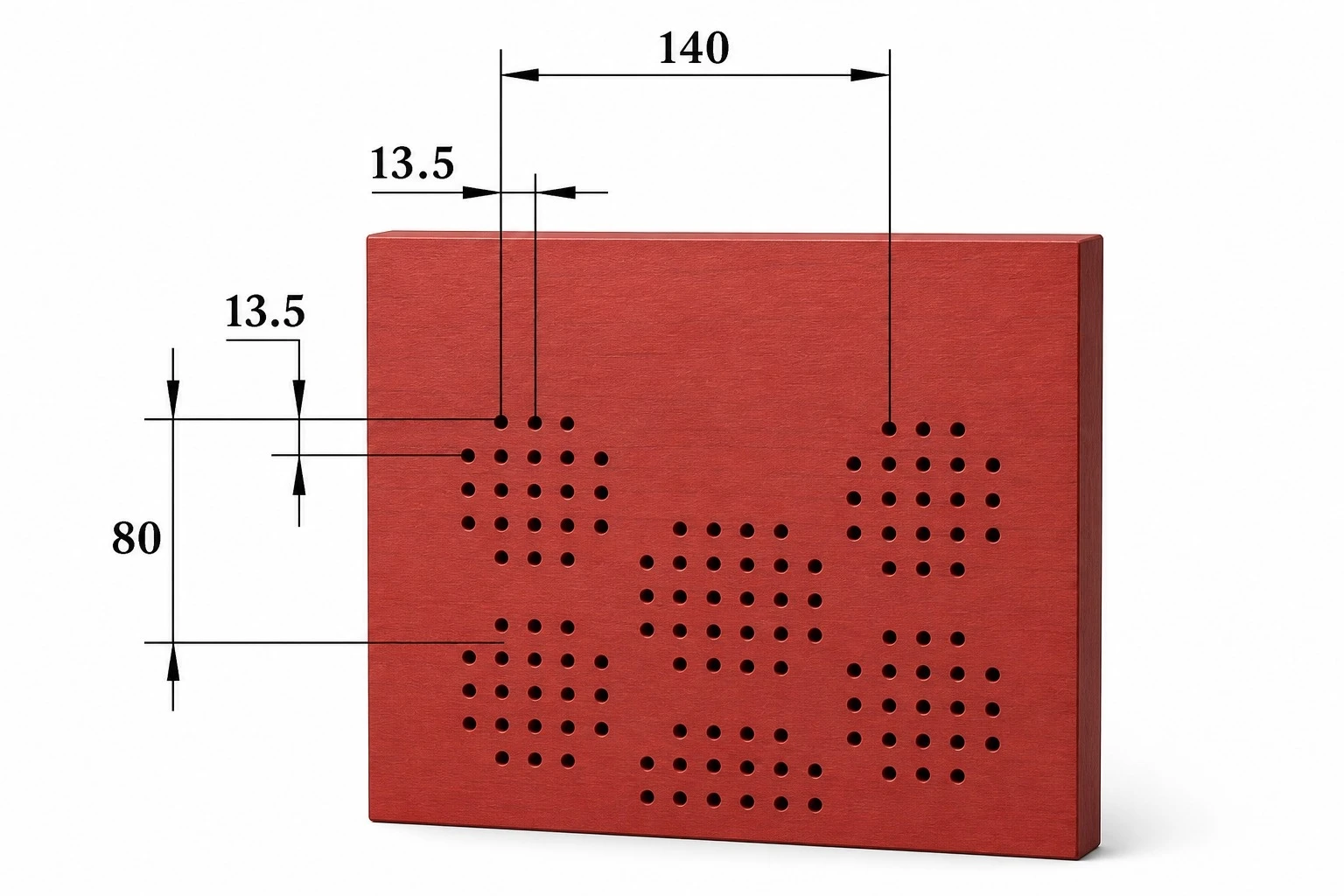

Desenho de furação com posições customizadas Correia perfurada conforme o desenho CAD

Prensas de Empalme por Temperatura

Las tres prensas siguientes también aparecen en el Catálogo de Pequeñas Herramientas, extraídas de las mismas páginas de este PDF de origen — los datos siguientes son idénticos en ambos catálogos.

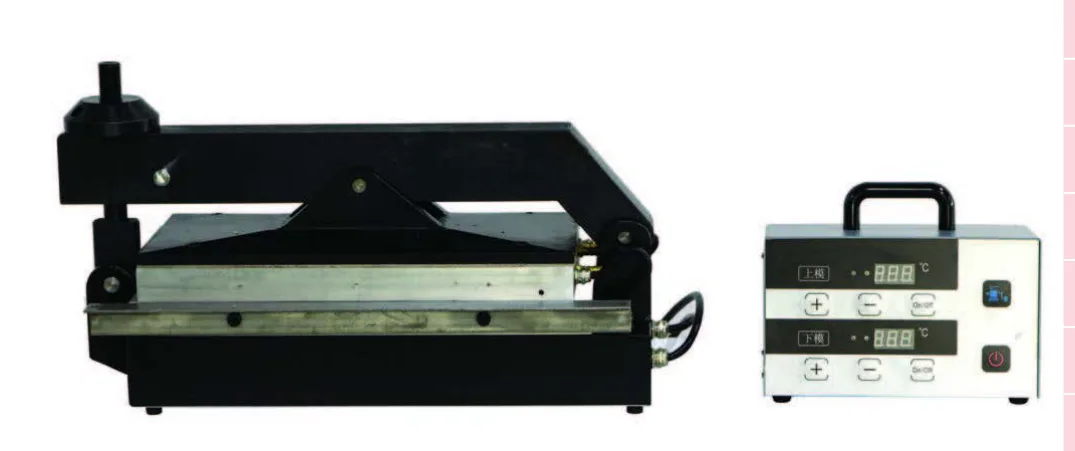

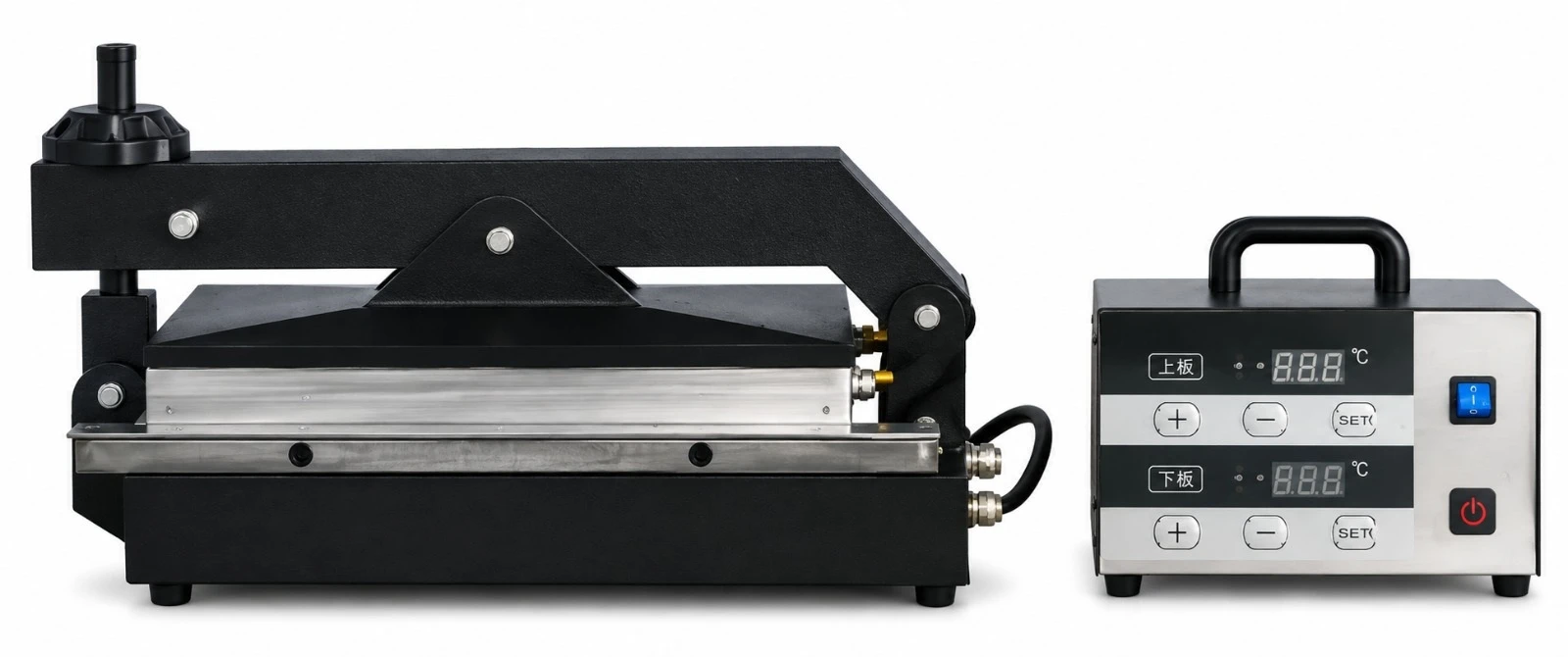

Prensa de Empalme de Correas con Controlador de Temperatura

Prensa de Empalme de Correas con Controlador de Temperatura
ModeloQD200*200QD200*400
Ancho máx. de la correa200mm400mm
Ancho de calentamiento200*200mm200*400mm
Temperatura máxima200°C
Placa de calentamientoCalentamiento doble (control de temperatura independiente)
Método de enfriamientoPor compresor de aire
Voltaje110V/220V220V
Peso neto24kg66kg
Dimensión del embalaje450*350*510mm640*360*570mm
Peso del embalaje35kg77kg

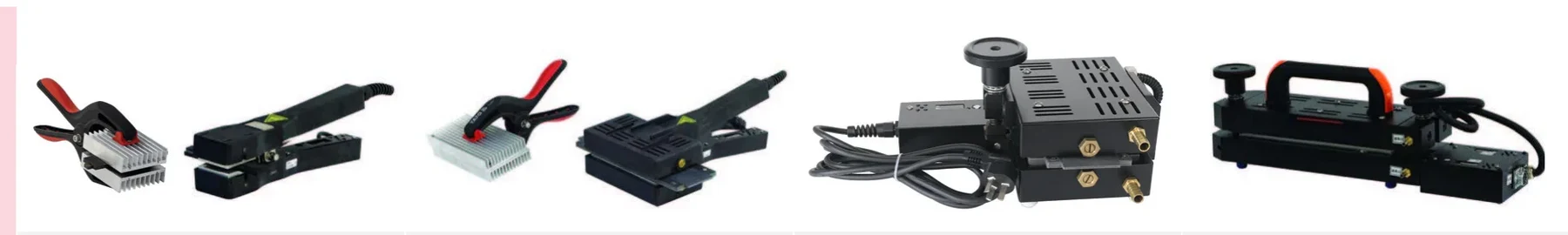

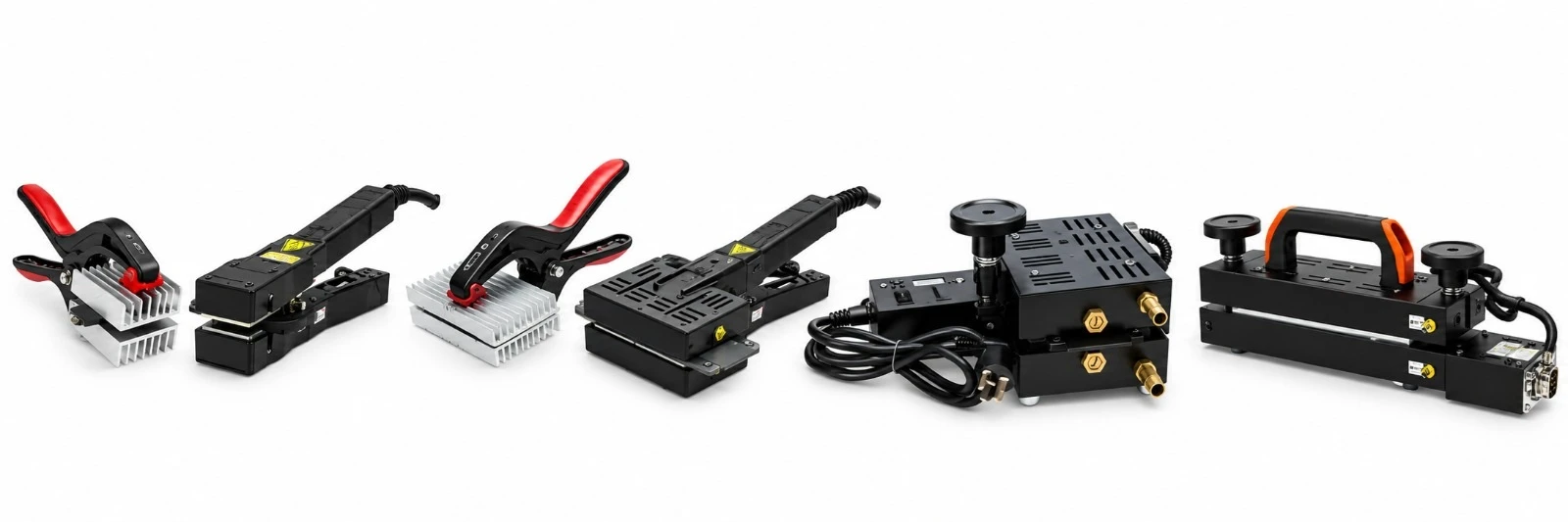

Grampas de Calentamiento para Empalmes por Fusión

Grampas de Calentamiento para Empalmes por Fusión
ModeloQD50*50BQD85*150BQD120*180QD90*270
Ancho máx. de la correa42mm75mm110mm260mm
Ancho de calentamiento50*50mm85*150mm120*180mm90*270mm
Ancho estándar del molde11/12mm50mm80mm100mm
Temperatura máxima200°C
Voltaje110V/220V220V
Placa de calentamiento Calentamiento doble Calentamiento doble Calentamiento doble (control de temperatura independiente)
Método de enfriamiento Grampa de enfriamiento Por compresor de aire
Peso neto1.6kg3.1kg5.9kg10.1kg
Dimensión del embalaje390*130*320mm450*180*360mm540*200*330mm680*260*330mm
Peso del embalaje3.3kg5.6kg8.6kg15.1kg

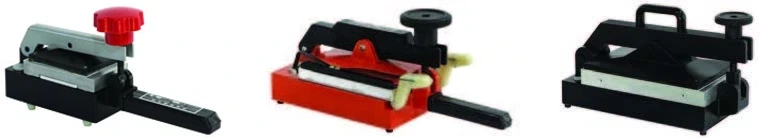

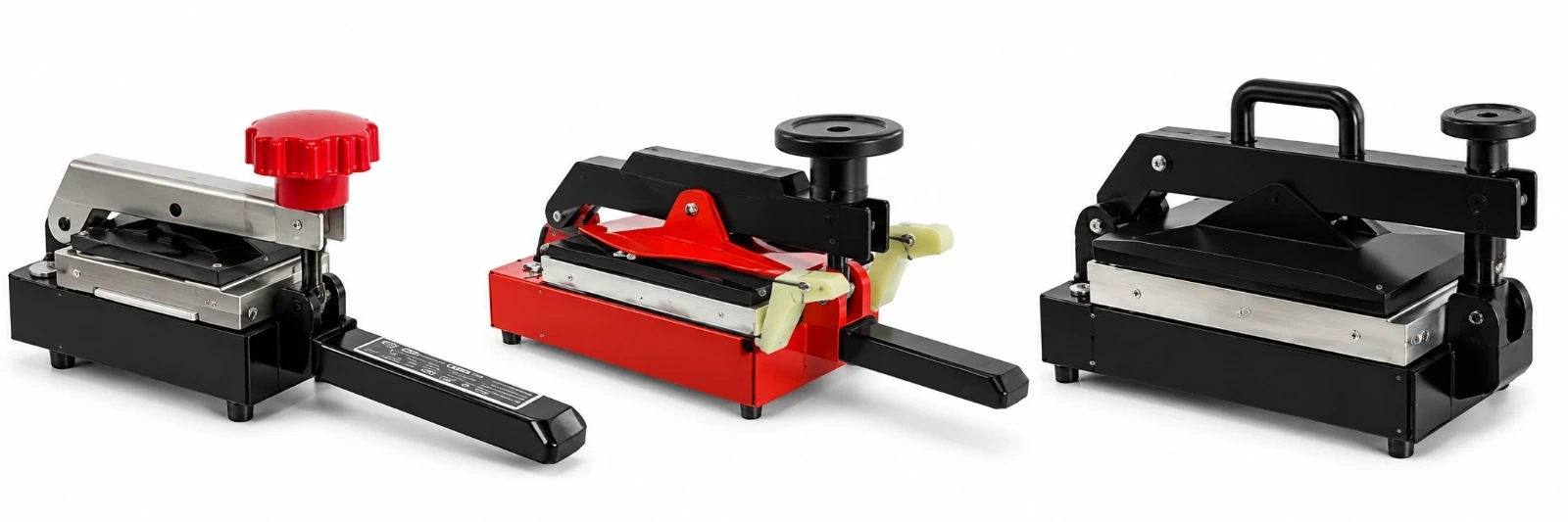

Prensa Clásica con Temperatura Fija

Prensa Clásica con Temperatura Fija
ModeloQD60*80SQD100*150SQD160*250S
Ancho de la correa80mm150mm250mm
Espesor3mm
Ancho de calentamiento60*80mm100*150mm160*250mm
Voltaje110V/220V220V
Temperatura fija105°C115°C120°C
Peso neto1.4kg5.1kg14.5kg
Dimensión del embalaje290*70*110mm390*150*160mm450*260*300mm
Peso del embalaje1.7kg5.8kg20kg

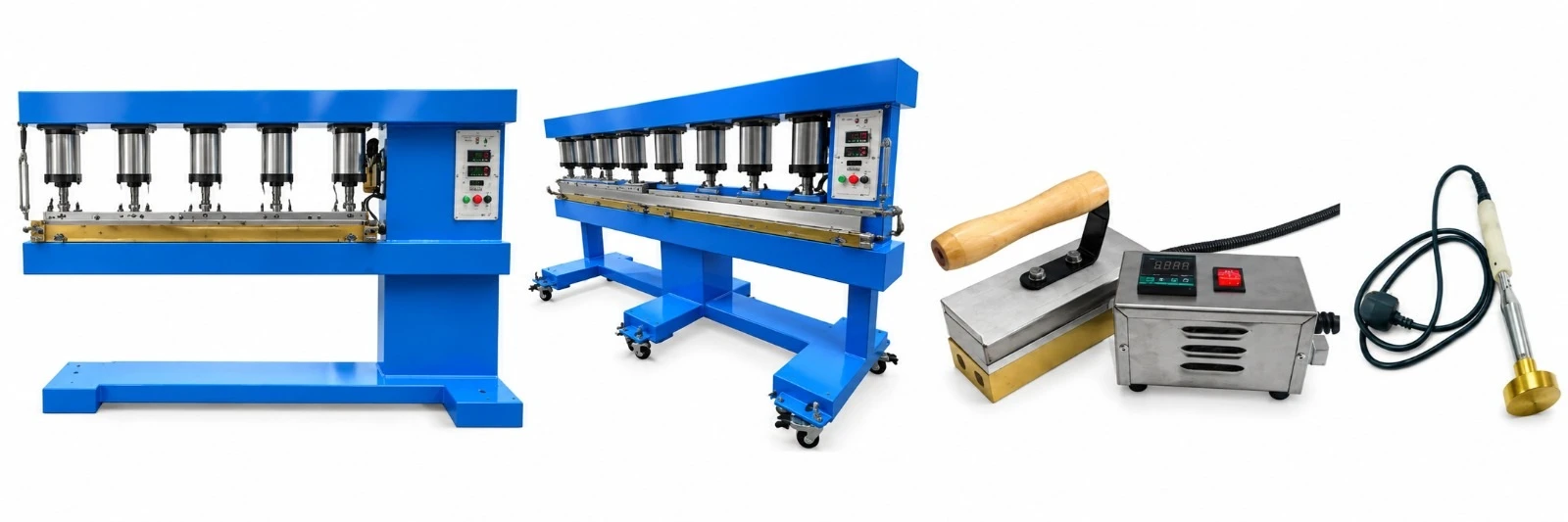

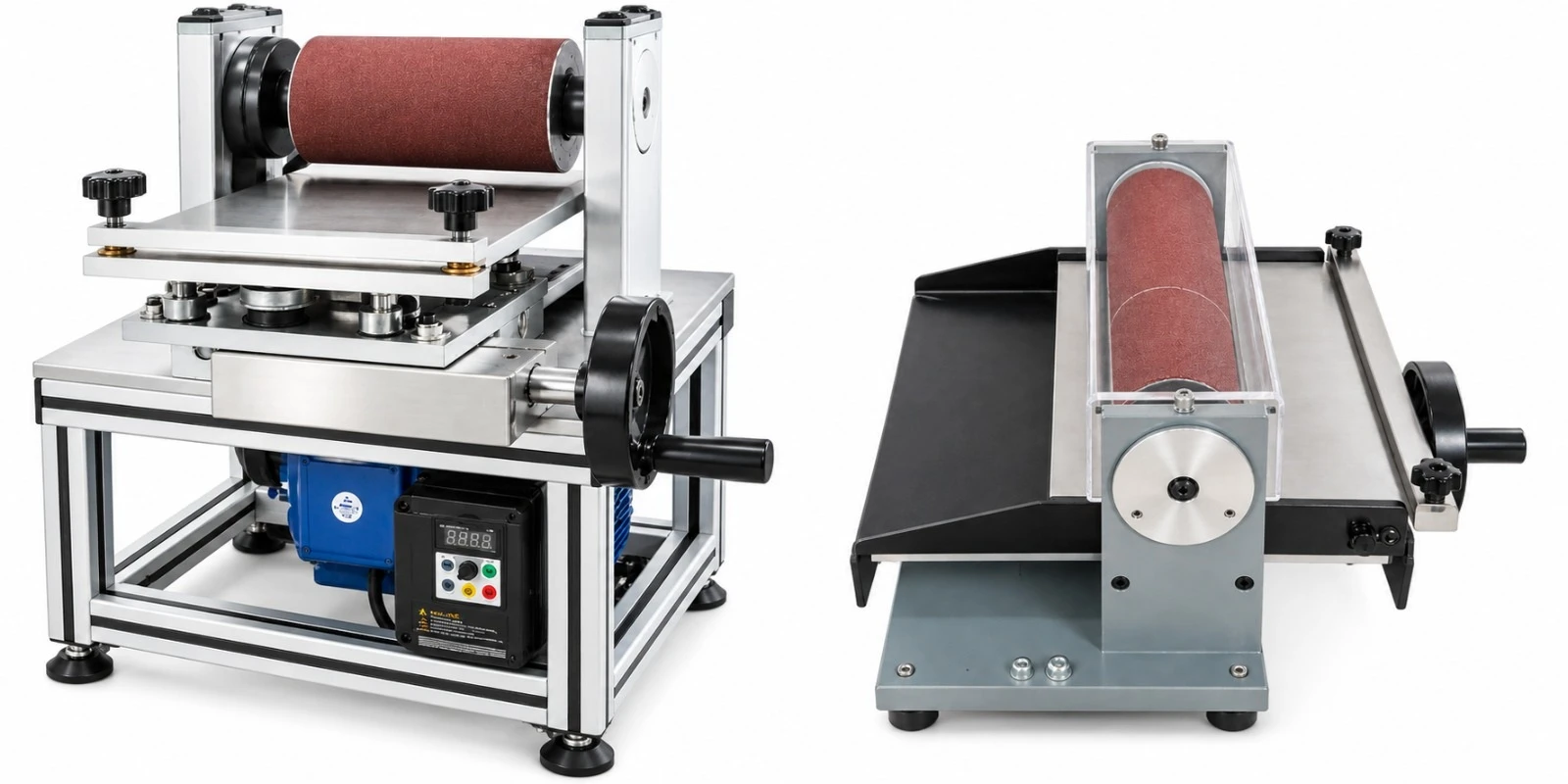

Perforador, Rectificadora y Soldadora PTFE

Las tres máquinas siguientes también aparecen en el Catálogo de Pequeñas Herramientas, extraídas de las mismas páginas de este PDF de origen — los datos siguientes son idénticos en ambos catálogos.

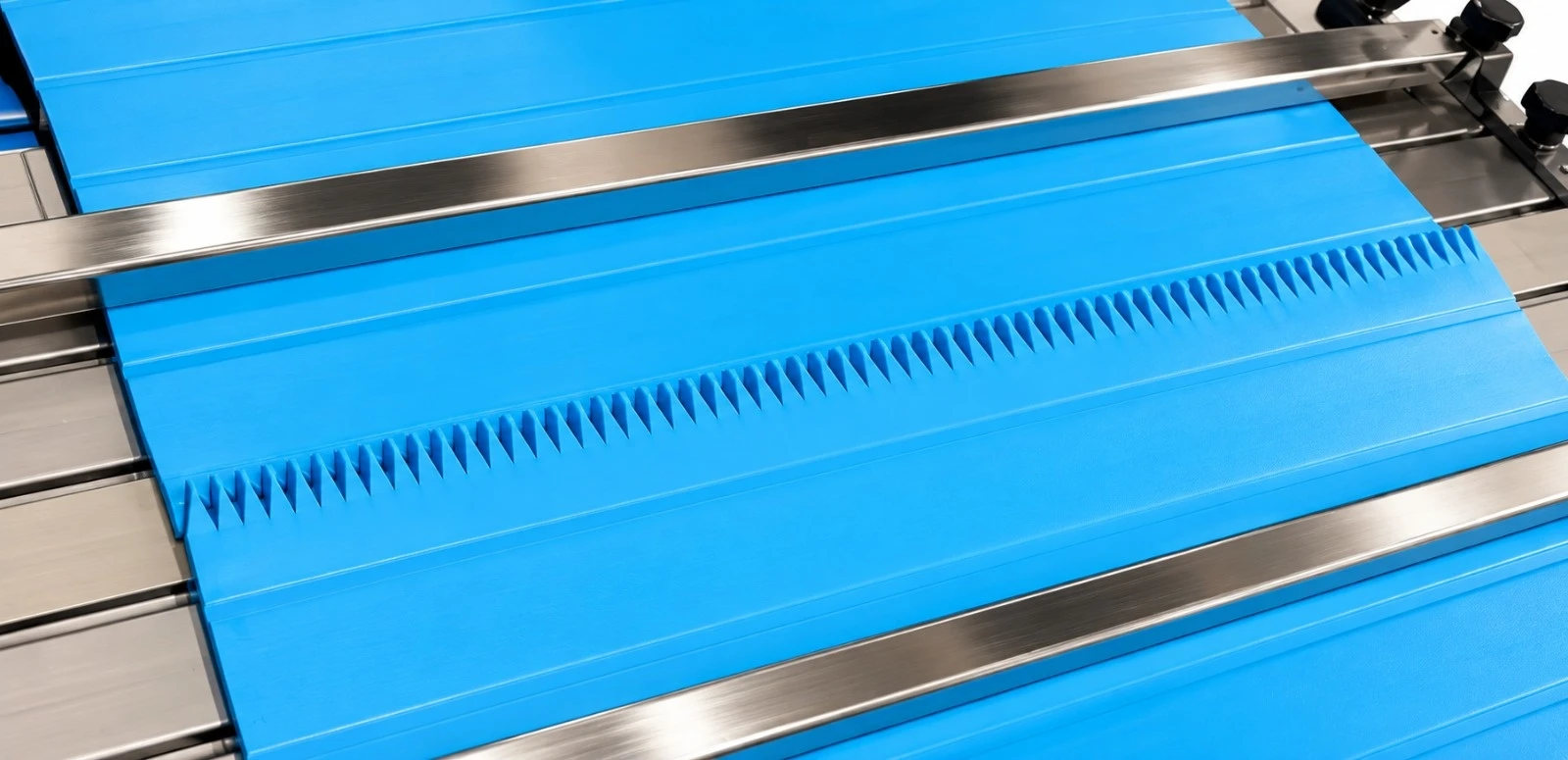

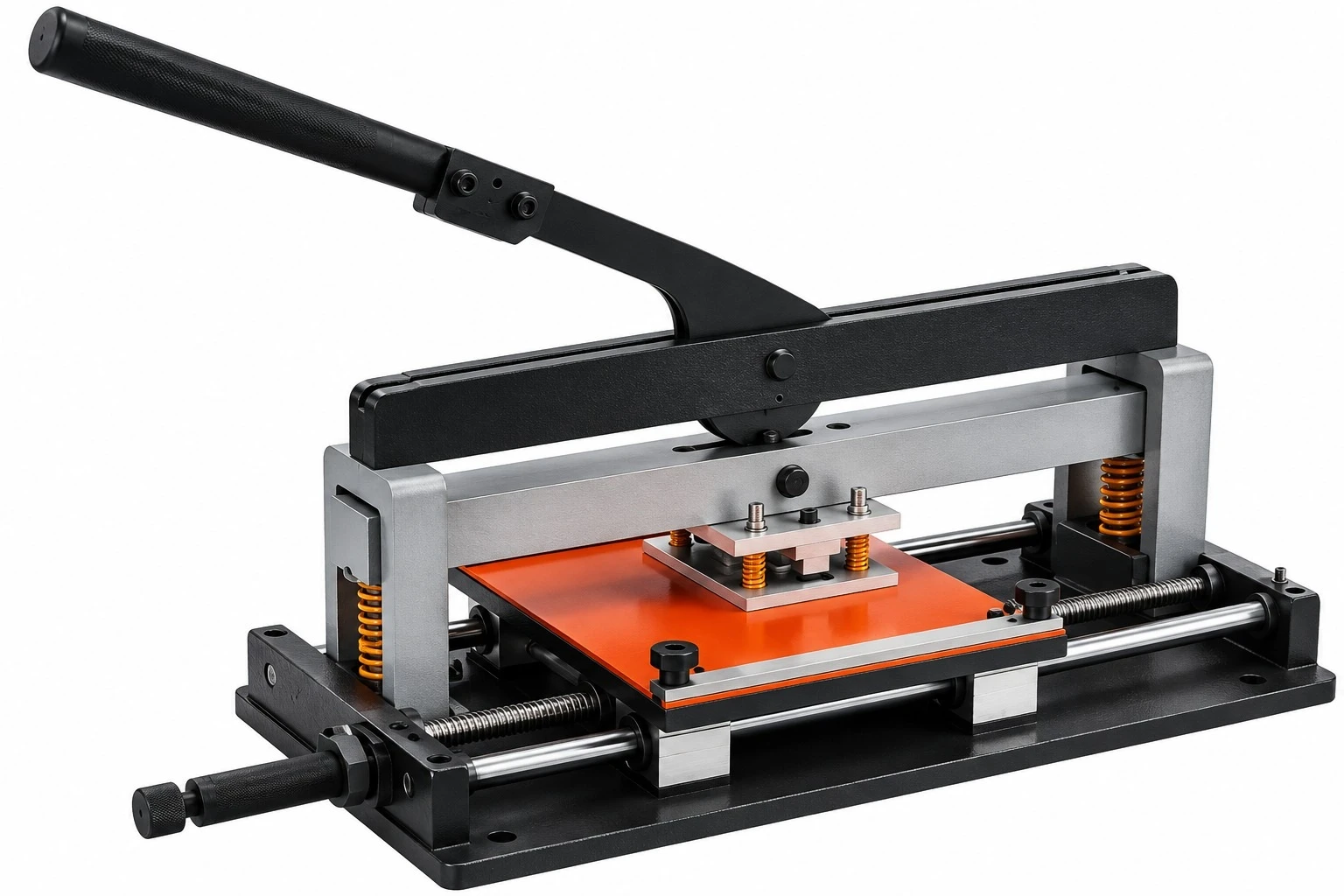

Herramienta Manual de Perforado de Dedos TC100-200

Herramienta Manual de Perforado de Dedos TC100-200
ModeloTC100TC200
Ancho máx. de la correa100mm200mm
Tamaño de los dedos120×10mm, 100×10mm, 80×10mm, 60×10mm
Peso neto32kg44kg
Dimensión del embalaje540*360*500mm660*360*500mm
Peso del embalaje43kg56kg

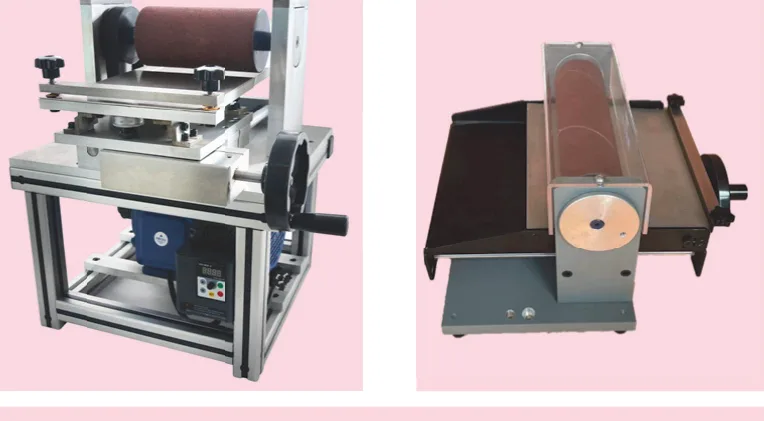

Rectificadora de Correas de Transmisión SD150-600

Rectificadora de Correas de Transmisión SD150-600
  • Tipo manual
  • Atiende diferentes correas en diferentes espesores
  • Para correas de 1 a 6mm de espesor
  • Velocidad de rotación: 650 r/min
  • Voltaje de trabajo: 220V, monofásico
ModeloSD150SD200SD300SD400SD500SD600
Potencia0.75KW1.1KW2.2KW2.2KW3.2KW3.3KW
Ancho máx. de la correa150mm200mm300mm300mm500mm600mm
Longitud de rebaje100mm150mm150mm150mm150mm150mm
Cuerpo de la máquinaCuerpo en aleación de aluminio; con inversor de frecuencia y control de velocidad.
Peso neto35kg57kg100kg130kg145kg159kg
Dimensión del embalaje480*480*600mm560*490*680mm660*590*780mm690*660*780mm790*660*780mm890*660*780mm
Peso del embalaje46kg72kg129kg150kg175kg190kg

SD200P — Tipo portátil

  • Ancho máx. de la correa: 200mm
  • Para correas de 1 a 6mm de espesor
  • Taladro recomendado: GBM 13 RE Bosch
  • Dimensión del embalaje: 450*430*310mm
  • Peso neto / peso bruto: 18kg / 26kg

Soldadora de Correas en PTFE QD130-200

Soldadora de Correas en PTFE QD130-200

*Observación: otras dimensiones pueden personalizarse, como 400mm, 500mm, 600mm.

Modelo QD130-7PQD150-7PQD200-7PQD130-10PQD150-10PQD200-10P
Dimensión de calentamiento70x130070x150070x2000100x1300100x1500100x2000
Voltaje380V, trifásico
Potencia0.6KW0.9KW1.2KW0.6KW0.9KW1.2KW
Rango de temperatura50~400°C
Tiempo de retardo0~99s
Presión0.3~0.5 Mpa
Peso neto460kg500kg600kg460kg500kg600kg
Dimensión del embalaje1900x1000x1780mm2000x1000x1780mm2300x1000x1780mm2000x1300x1050mm2200x1300x1050mm2700x1300x1050mm

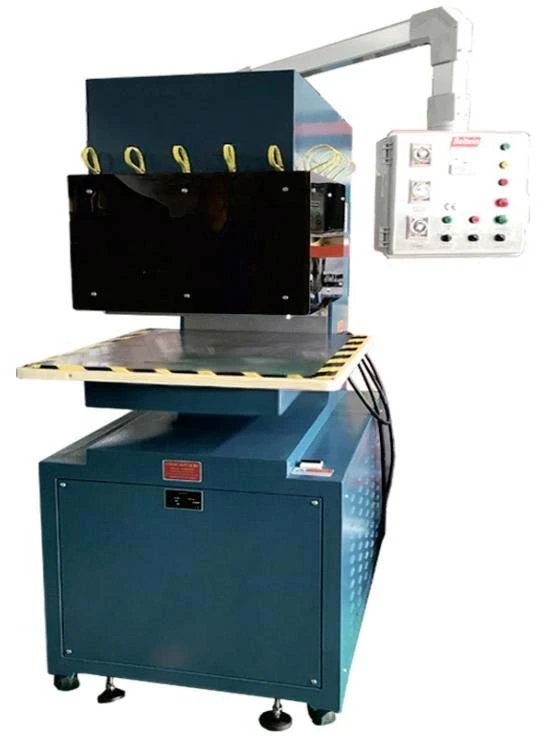

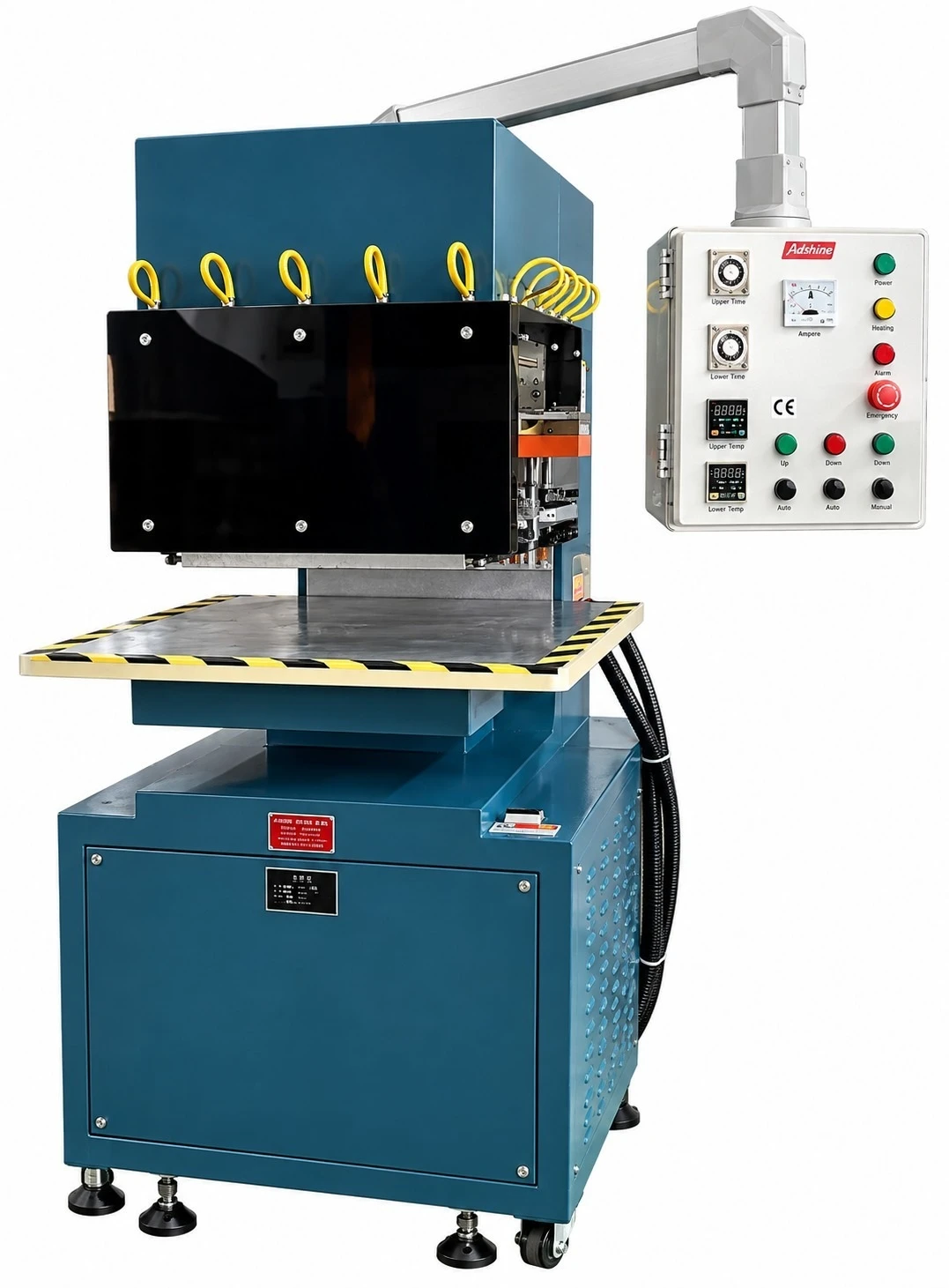

Soldadora de Alta Frecuencia QA1000-2000

Especificaciones

  • Potencia de salida de RF: de 10KW a 13KW
  • Salida de alta frecuencia estable
  • Potencia de entrada: 18KW
  • Frecuencia de trabajo: 27,12 MHz
  • Alimentación: 380V trifásico, 50Hz
  • Con protección robusta: protección por resistencia de corriente
  • Protección contra chispas y frenado de emergencia
  • Universal para T-Cleats, X-Cleats, L-Cleats, perfiles de faldón lateral, guías en V, etc.
  • Ciclos de soldadura por RF automatizados
  • Configuración y operación sencillas
  • Totalmente blindada contra RF — máquina entera bajo protección
Soldadora de Alta Frecuencia QA1000-2000

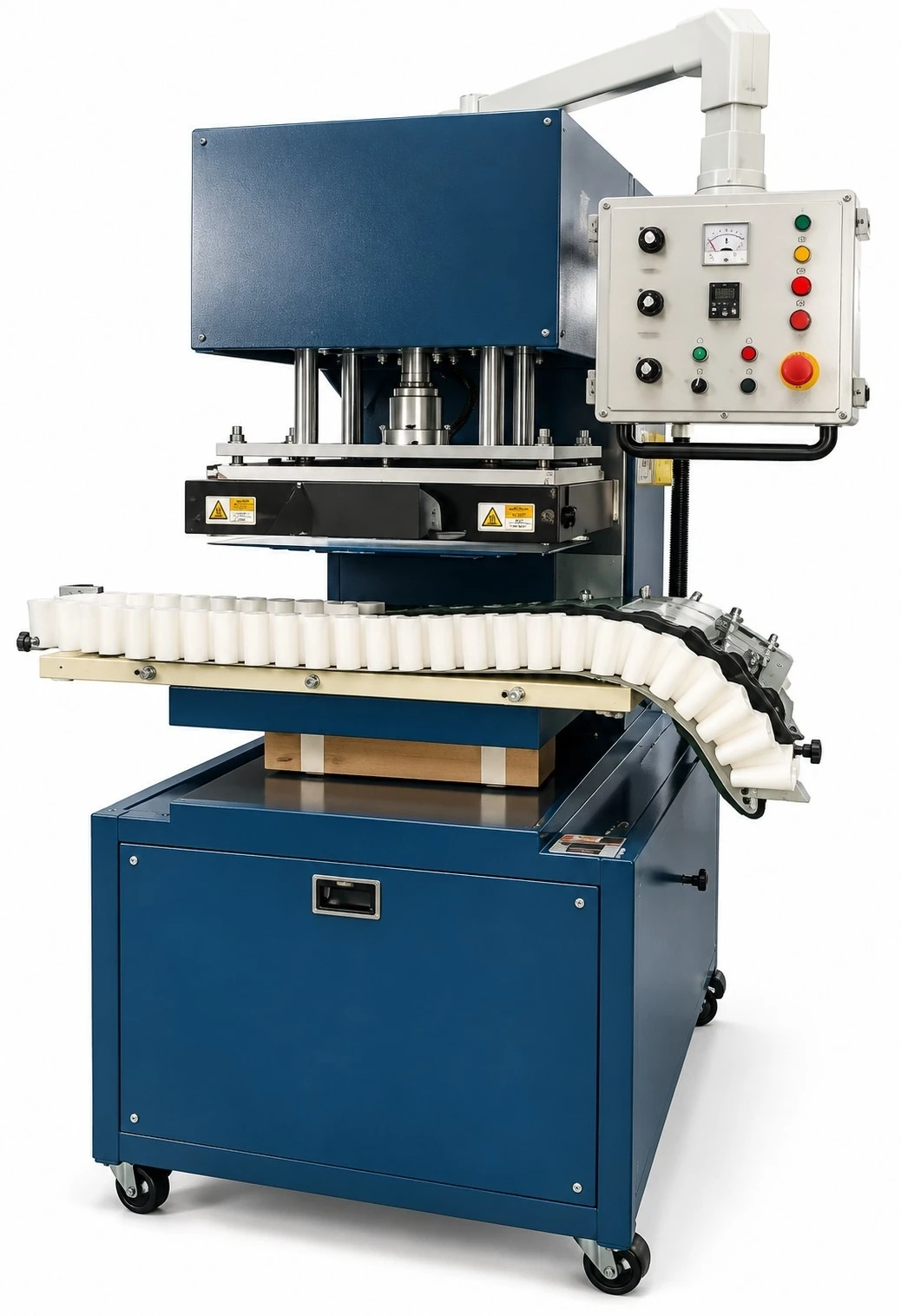

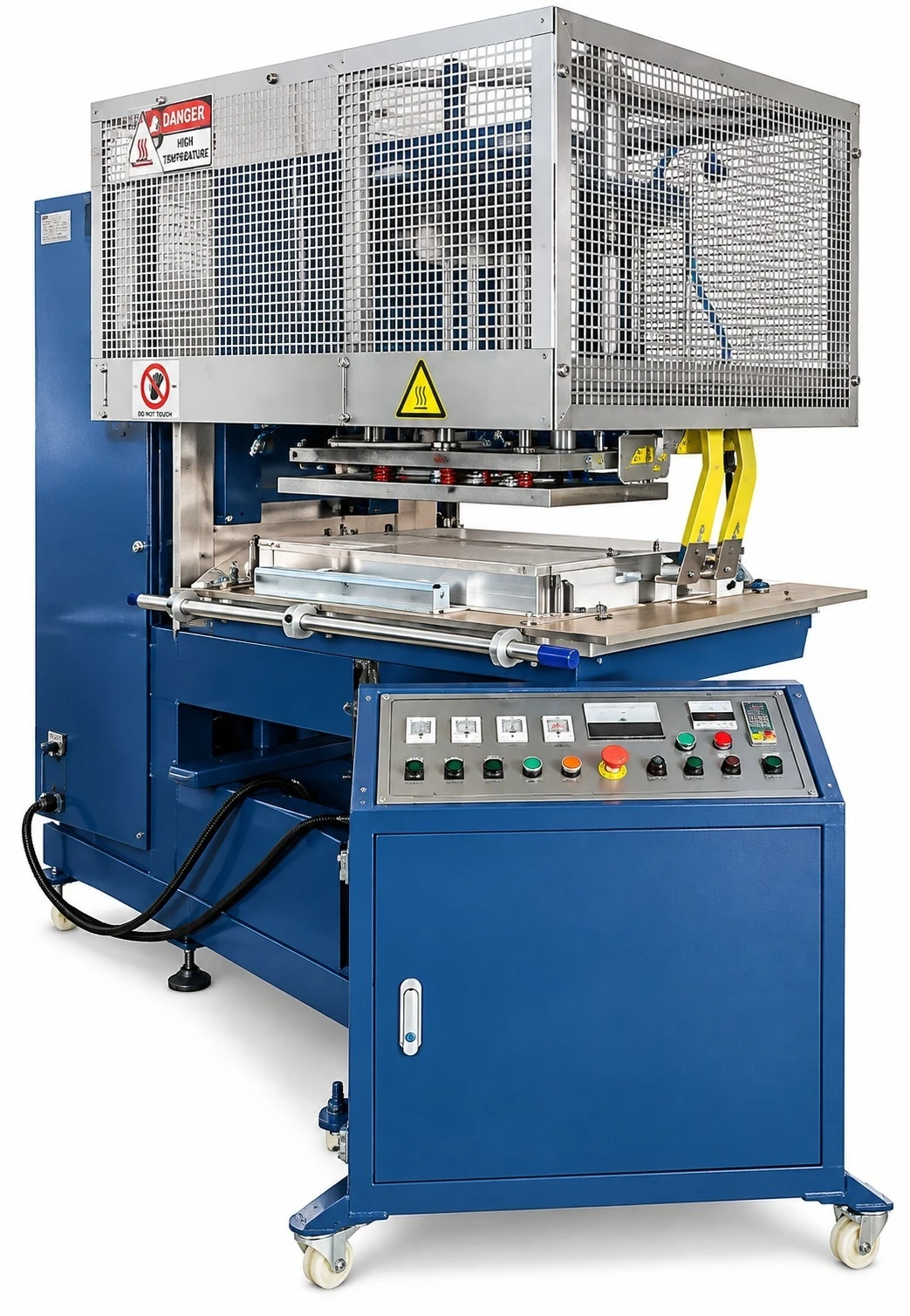

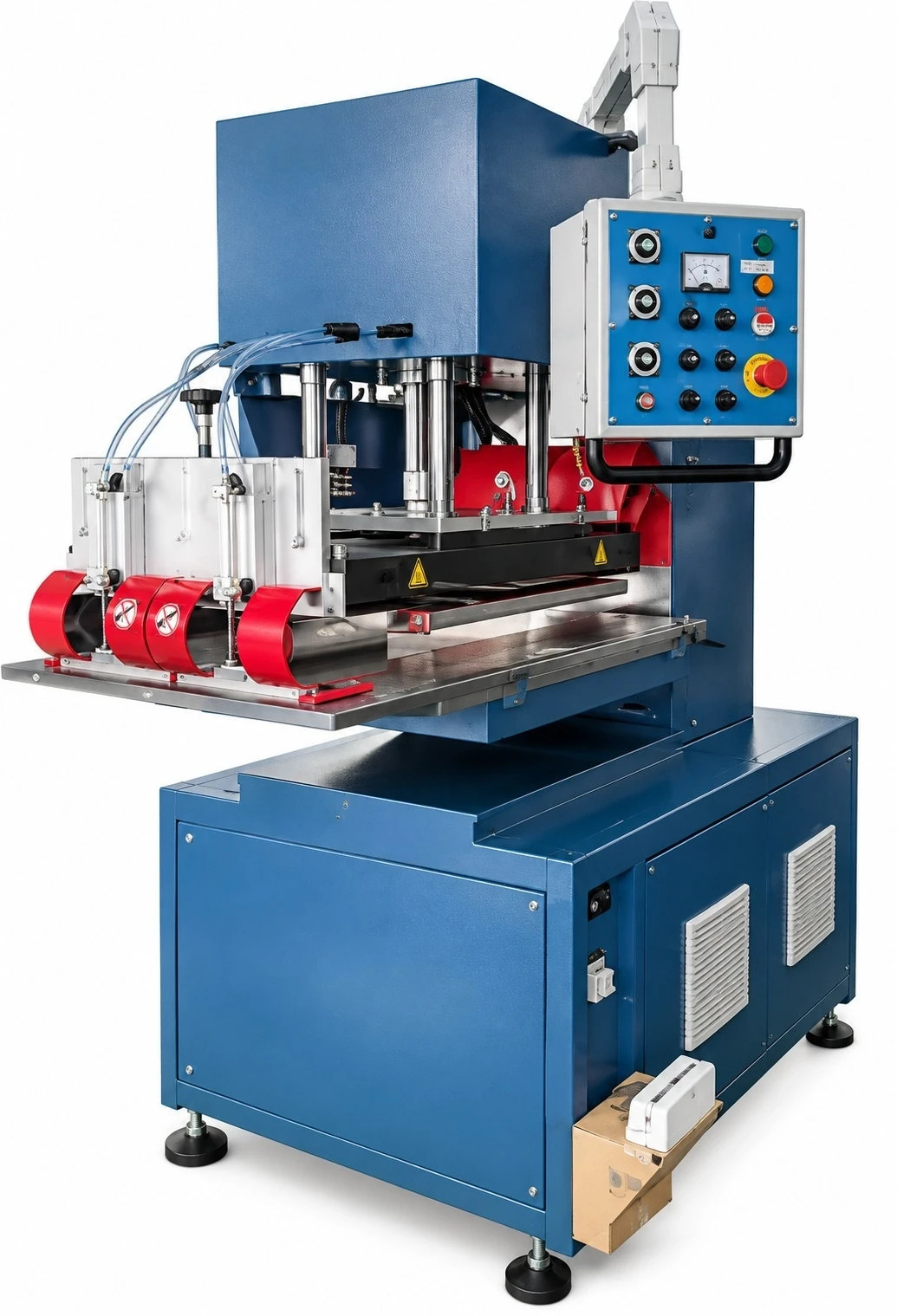

Modelo QA1000 Modelo QA1000H Modelo QA2000
ModeloQA1000QA1000HQA2000
Anchura de la correaSin límite1050mm1350mm
Potencia10KW10KW13KW
Tamaño del plato superior500*400mm650*500mm800*400mm
Tamaño del plato inferior700*800mm700*1200mm1500*600mm
Sistema de controlCaja de control en la máquinaCaja de control en la máquinaCaja de control independiente
Modo de ajuste de corrientePerillas giratorias ajustablesPerillas giratorias ajustablesModulación electrónica de frecuencia
Longitud máx. de cleat500mm800mm1000mm
Longitud máx. de faldón lateral500mm500mm500mm
Espesor del plato superior30mm30mm40mm
Recorrido del plato superiorAprox. 200mmAprox. 200mmAprox. 250mm
Cubierta de protección——Estructura de acero inoxidable + aluminio (accionada por cilindro)
Dimensión de la máquina1500*900*2060mm1650*850*2050mm1950*950*2000mm
Dimensión del embalaje1900*1350*2270mm1840*970*2200mm2200*1050*2120mm
Peso bruto990kg800kg1330kg

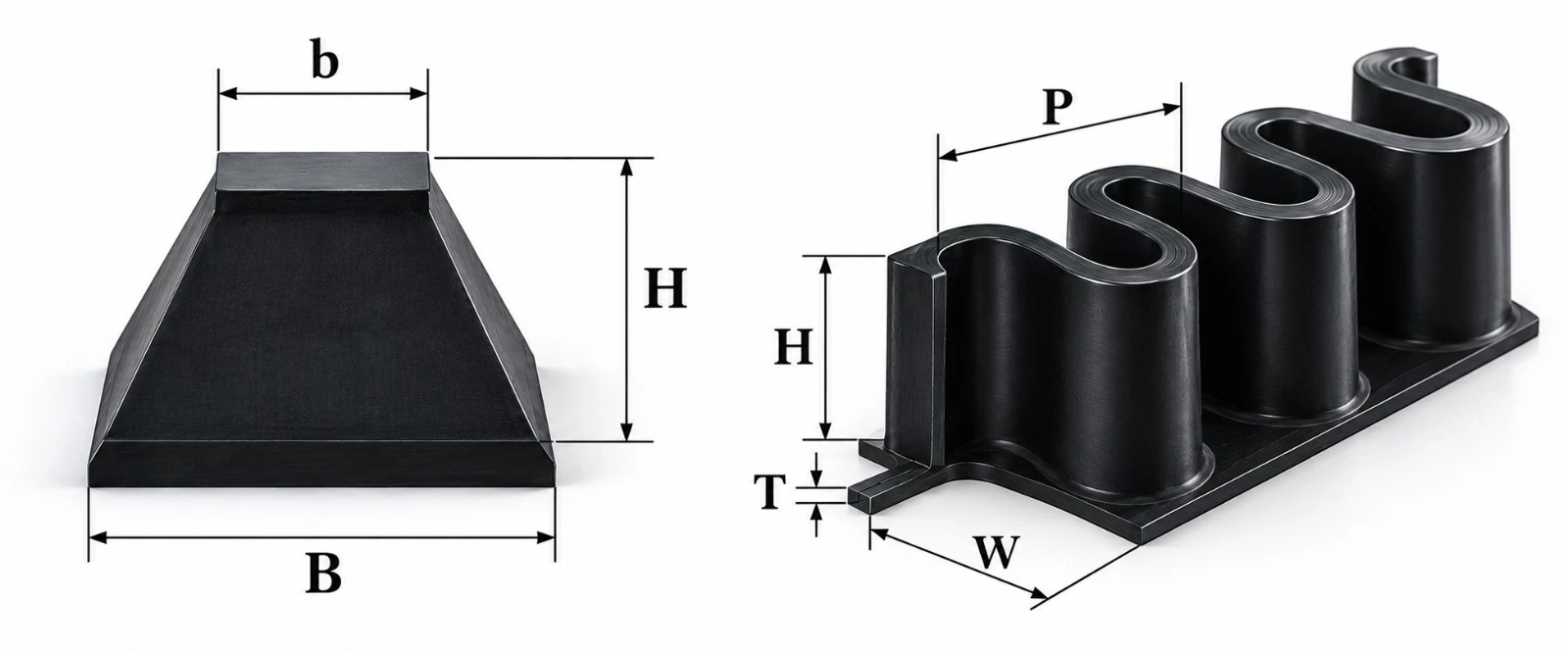

Especificaciones de Guías y Faldones Laterales

Especificaciones de Guías y Faldones Laterales

Colores disponibles para guías y faldones laterales: blanco, verde, amarillo, azul, gris, verde oscuro y translúcido.

Lista de Especificaciones — Guía

ModeloTamaño B×H (mm)Material
Guía PVC4×2PU
5×3PVC/PU
6×4PVC/PU
8×5PVC/PU
10×6PVC/PU
13×8PVC/PU
17×11PVC/PU
22×14PVC/PU
30×16PVC
Guía Cuadrada5×5PVC
8×8PVC
10×10PVC
12×12PVC
15×15PVC
20×20PVC
25×25PVC

Lista de Especificaciones — Faldón Lateral (Sidewall)

Clase (mm)Altura (mm)Anchura (mm)Diám. mín. (mm)Temp. de trabajo
3,0202860(-10 / +70°C)
30-403580
50-7045100
5,050-6050120
70-8050150
90-10050180

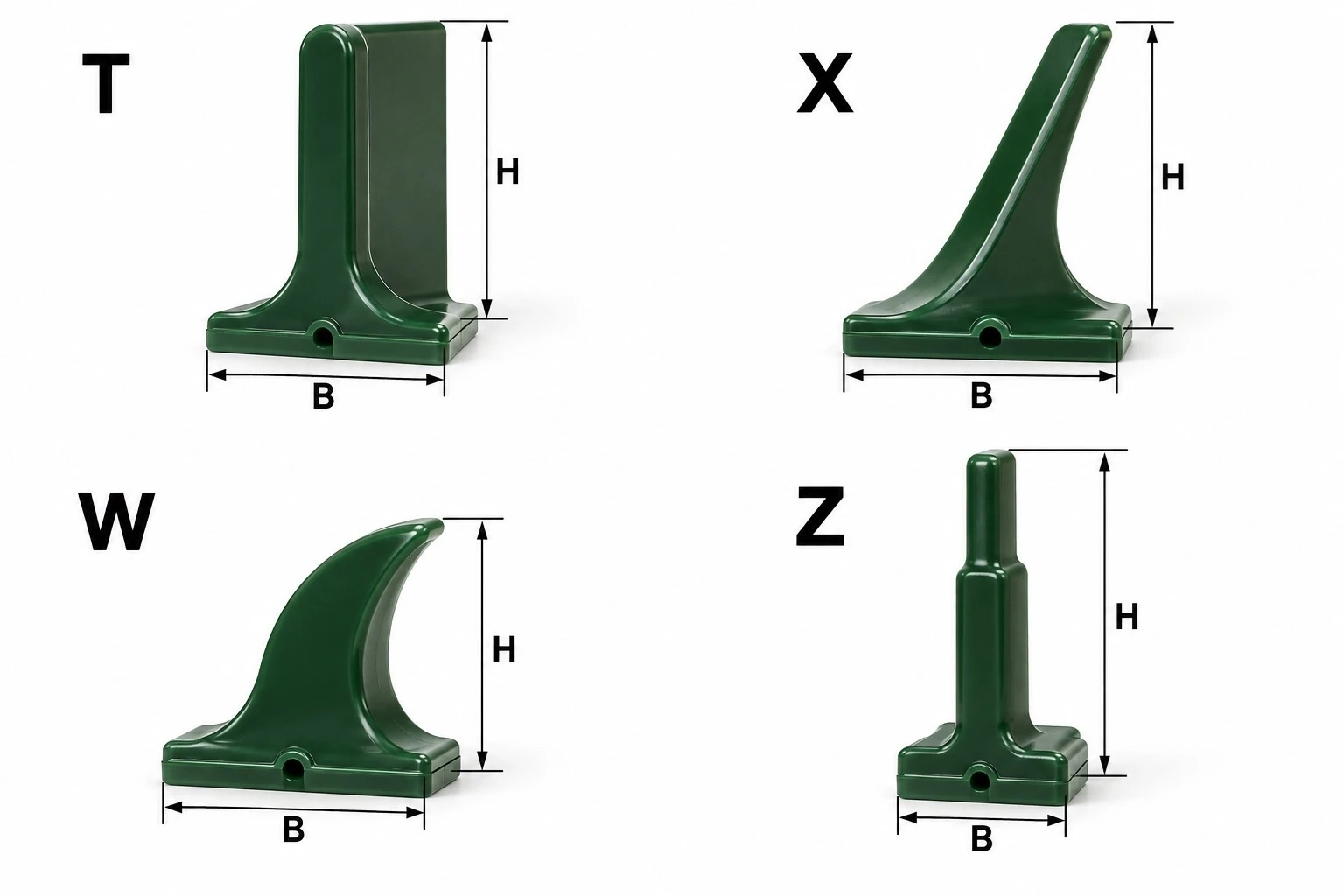

Especificaciones de Tacos (Cleats)

Especificaciones de Tacos (Cleats)

Colores disponibles para guías y faldones laterales: blanco, verde, amarillo, azul, gris, verde oscuro y translúcido.

FormaModeloAltura (mm)Anchura (mm)
Cleat PVC (T)T101010
T202018
T303025
T404025
T505025
T606025
T707035
T808035
T909035
T10010035
T12012045
T15015045
Cleat PVC (X)X202018
X303025
X404025
X505025
X606025
X707035
X808035
X909035
X10010035
X12012040
Cleat PVC (W)W303025
W404025
W505025
W606025
Cleat PU (T)T101010
T202014
T303014
T404014
T505014
T606015
T707016
T808016

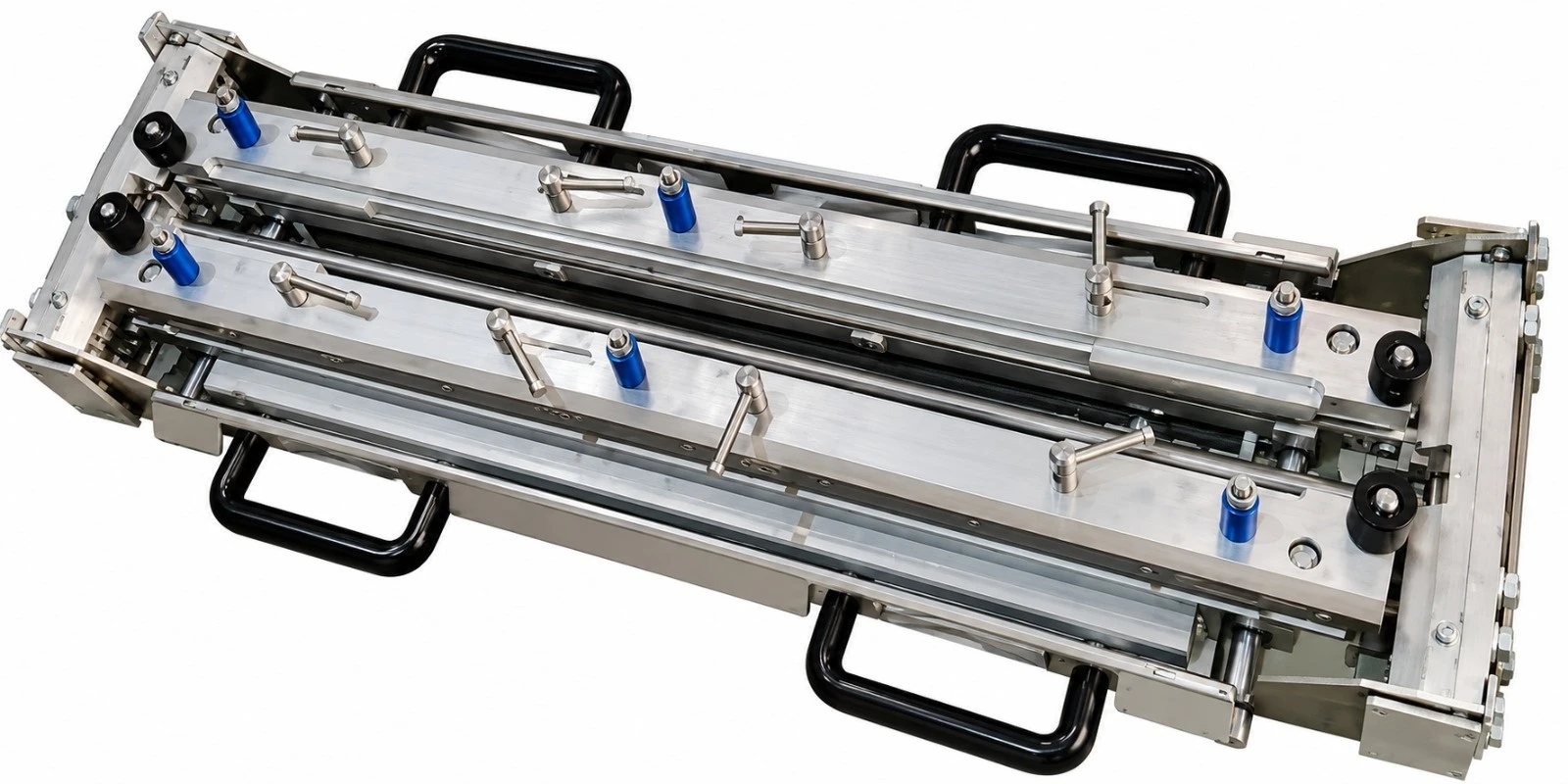

Máquina de Empalme Homogéneo PD600-1200

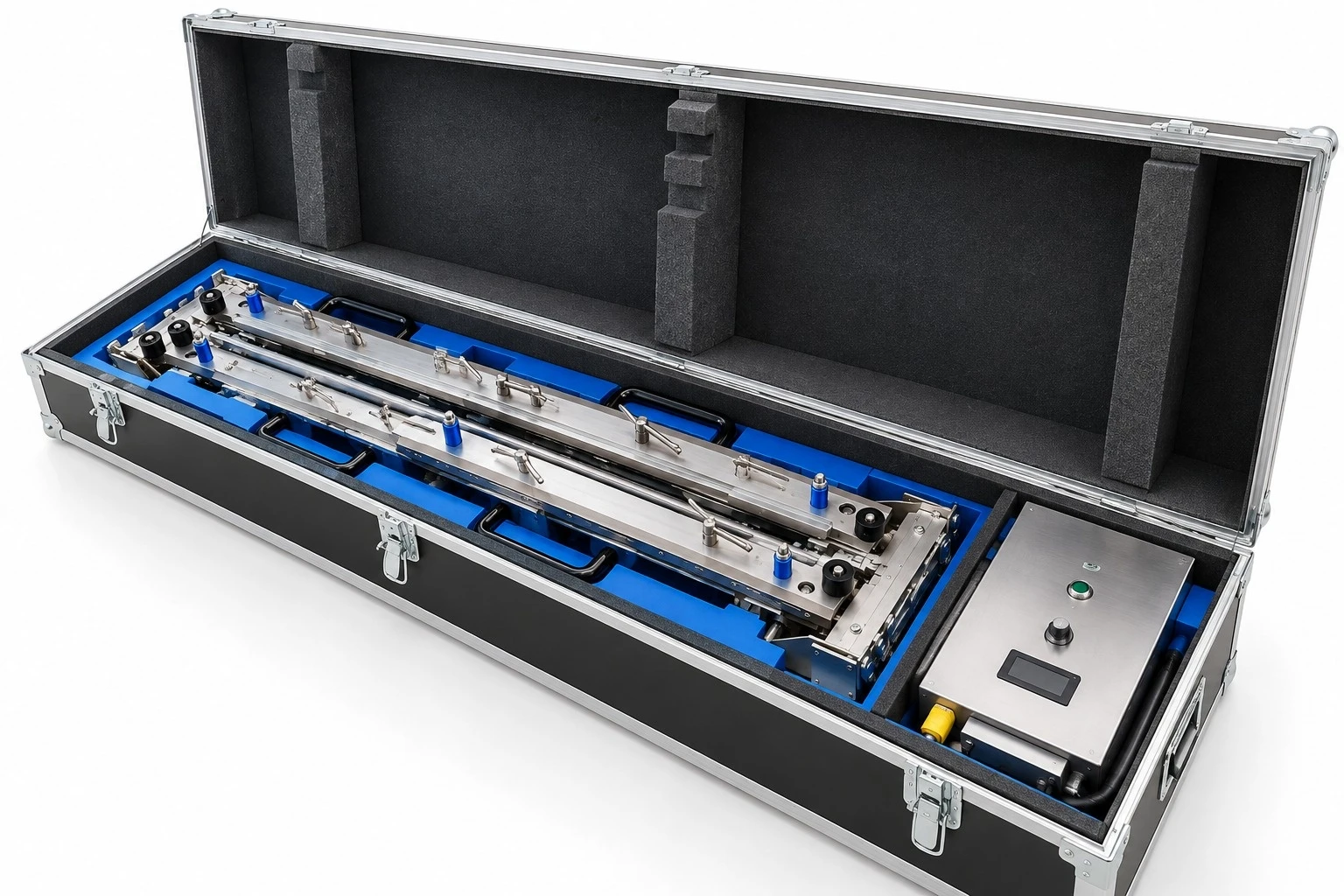

Máquina de Empalme Homogéneo PD600-1200 Máquina de emenda homogênea PD600-1200 na maleta (flight case) Máquina de emenda homogênea PD600-1200 na maleta, vista angulada
ModeloPD600PD900PD1200
Espesor de la correa0,8–5,0mm
Tiempo de empalme3–5min
Anchura efectiva de calentamiento600mm900mm1200mm
Tiempo de operaciónCalentamiento: 6s / Espera: 10s
Temperatura máxima200°C
Potencia1,35KW1,8KW2,35KW
Dimensión de la máquina1020x335x250mm1320x335x250mm1620x335x250mm
Voltaje220V, monofásico
Peso neto38kg47kg56kg

Empalme a Tope (Butt Joint)

La máquina de empalme está diseñada para unir correas positive-drive. Plantillas intercambiables garantizan longitud y paso de corte precisos de las correas positive-drive. Un empalme se completa en 3-5 minutos.

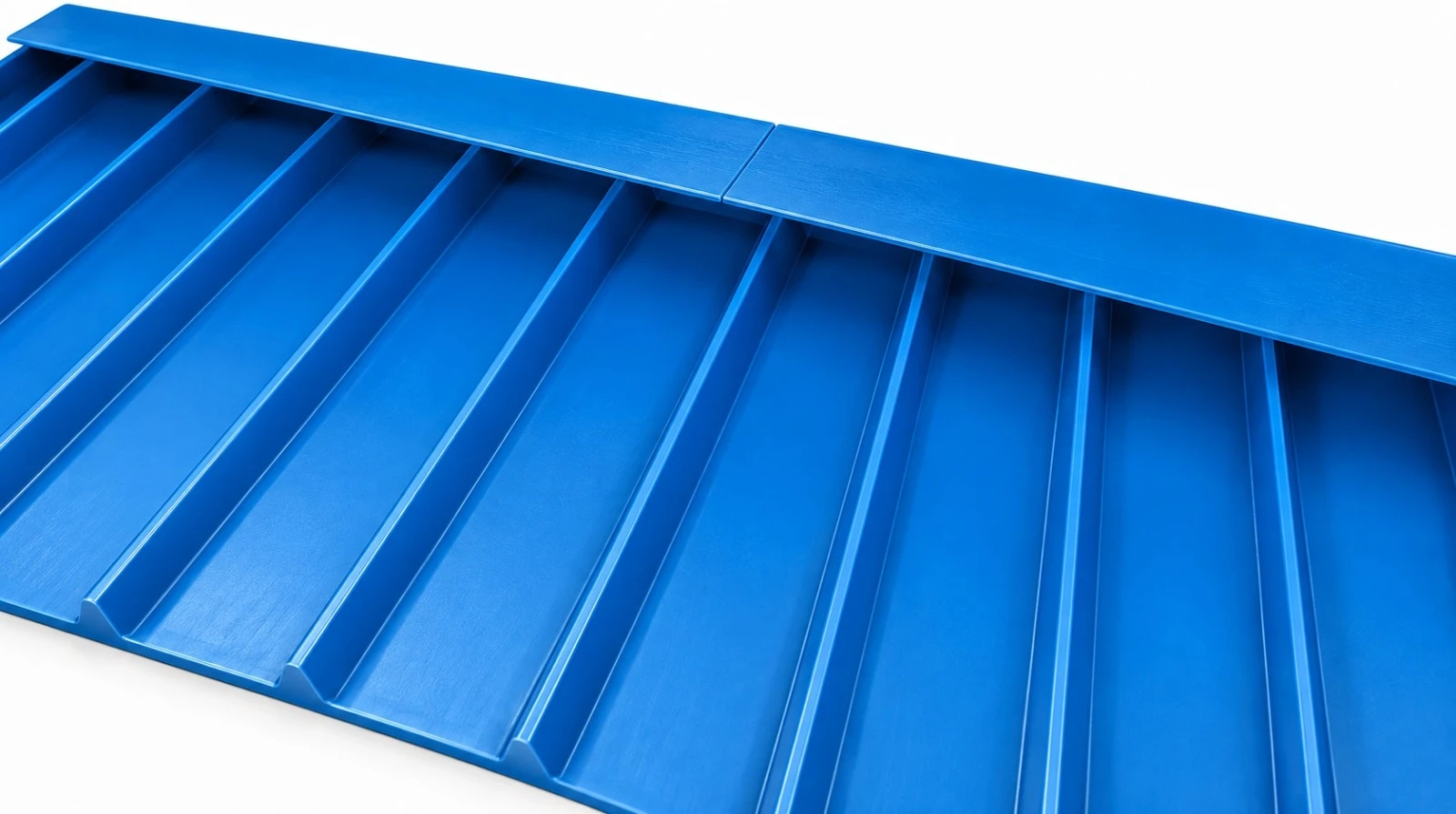

Correia positive-drive com emenda de topo (butt joint)

Para Perforación de Dedos de la Correa

El cortador de dedos de alta precisión es adecuado para correas positive-drive y puede usarse de forma flexible con diferentes cabezales de corte. Espesor máximo de correa alrededor de 9mm. Es ligero, ideal para montaje y mantenimiento en campo. Varios tamaños de cuchilla disponibles, con correas de hasta 1600mm.

Cortador de dedos de alta precisão para correias positive-drive Detalhe dos dedos puncionados em correia positive-drive
ModeloTC1000HTC1200HTC1400HTC1600HTC1800H
Tamaño estándar de perforación15x100mm (o bajo solicitud)
Espesor máx. de la correa9mm
Longitud máx. del dedo120mm

Para Soldadura de la Correa

Empalme por Dedos (Finger Joint)

Placa base personalizada para el paso de diente específico de la correa positive-drive del cliente. Es posible empalmar correas positive-drive igual que correas ligeras comunes, con manejo simple y alta tasa de éxito en los empalmes. Con este método de empalme, la correa positive-drive obtiene una superficie 100% cerrada, una estructura termoplástica homogénea, y está disponible en acabado liso o texturizado.

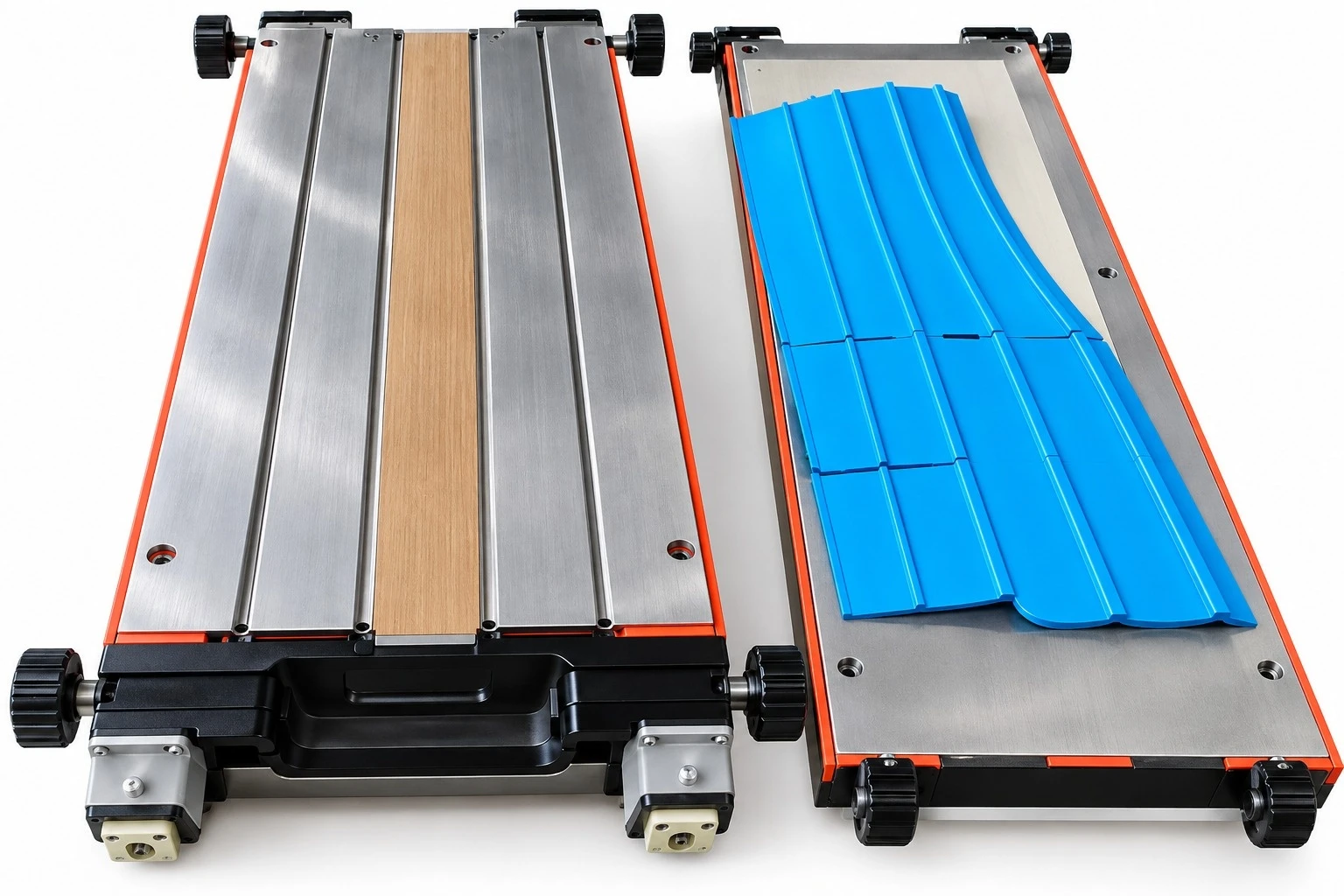

Empalme por dedos en correa positive-drive — perforación manual, plantilla de corte y herramienta portátil

Soldadura de Perfiles en Correas Positive Drive

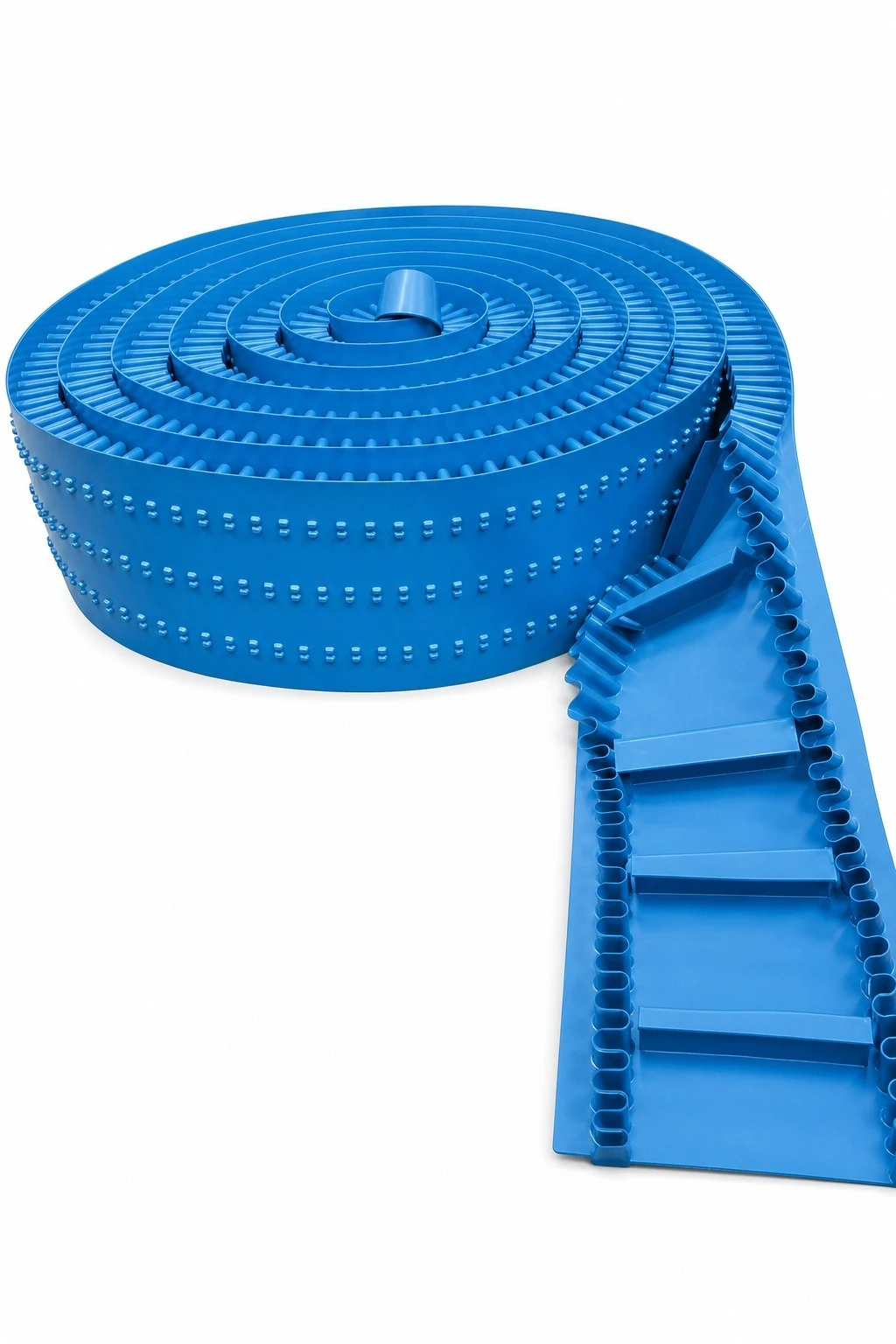

Tacos (Cleats) y Faldones Laterales

Tacos angulados y curvados, hechos de TPU con tecnología de soldadura de alta frecuencia. Molde de taco. Pueden combinarse con tacos para formar bolsillos de elevación de producto en ángulo pronunciado o vertical.

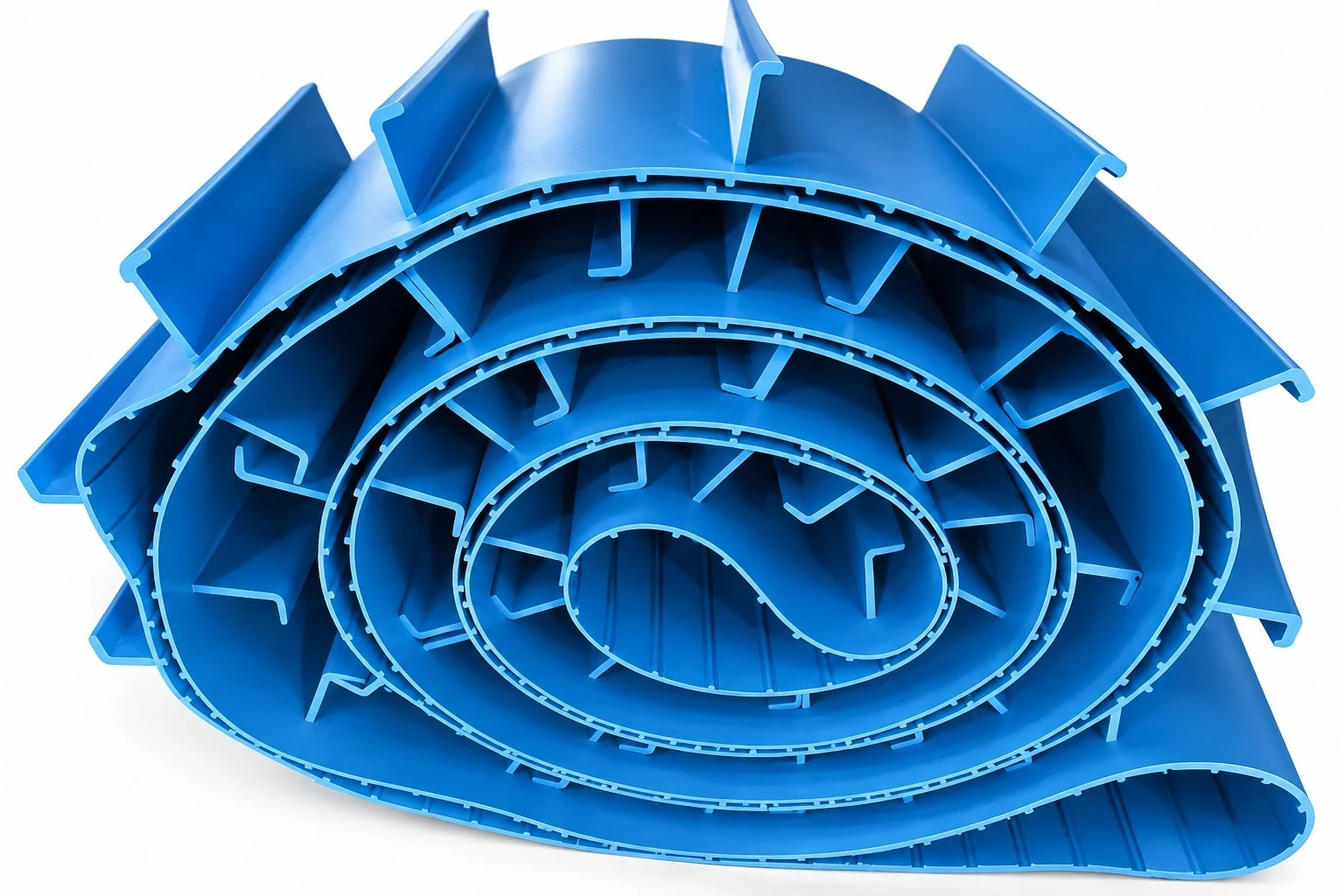

  • Tacos angulados y curvados, hechos de TPU con tecnología de soldadura de alta frecuencia.

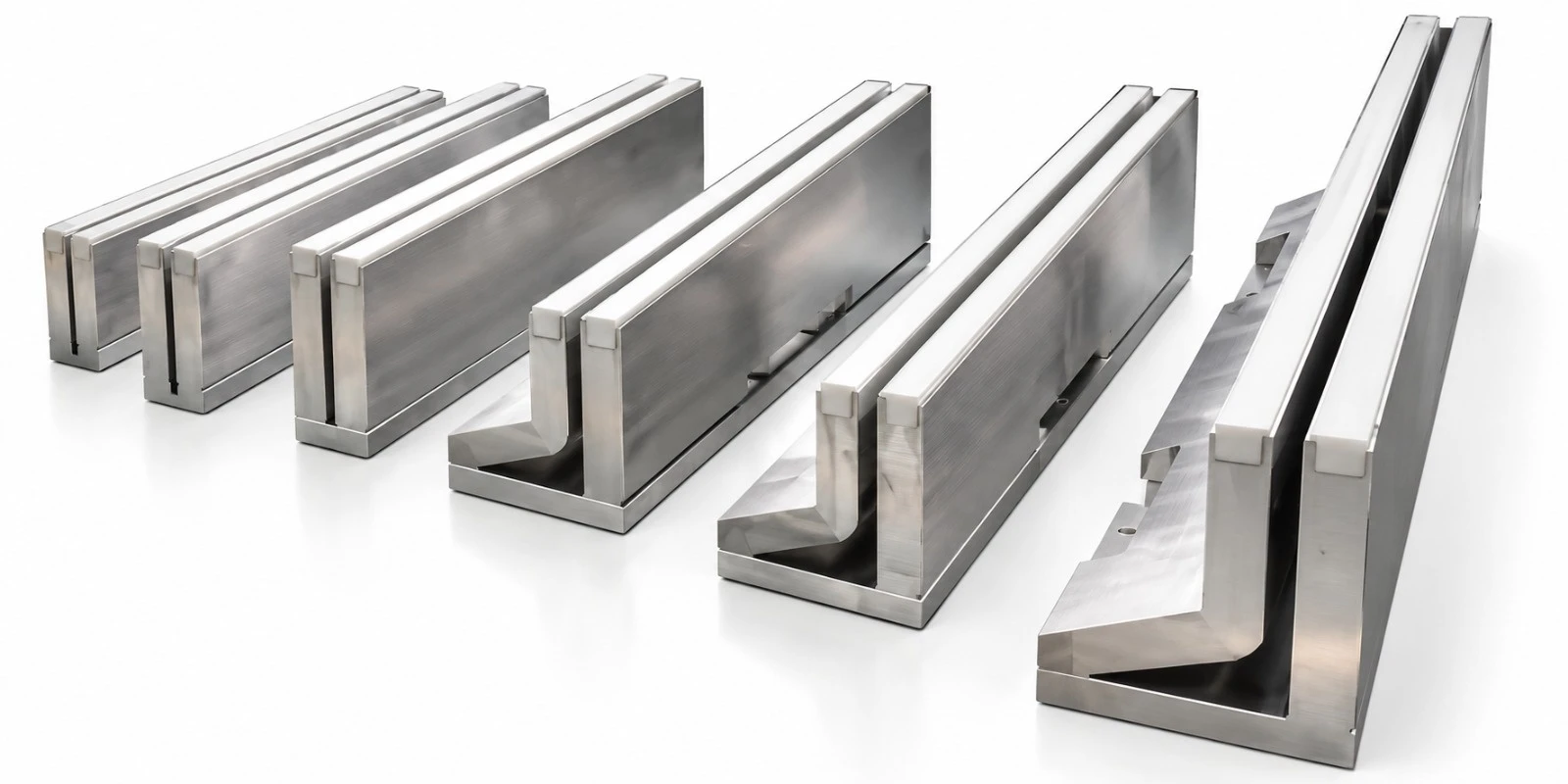

  • Molde de taco.

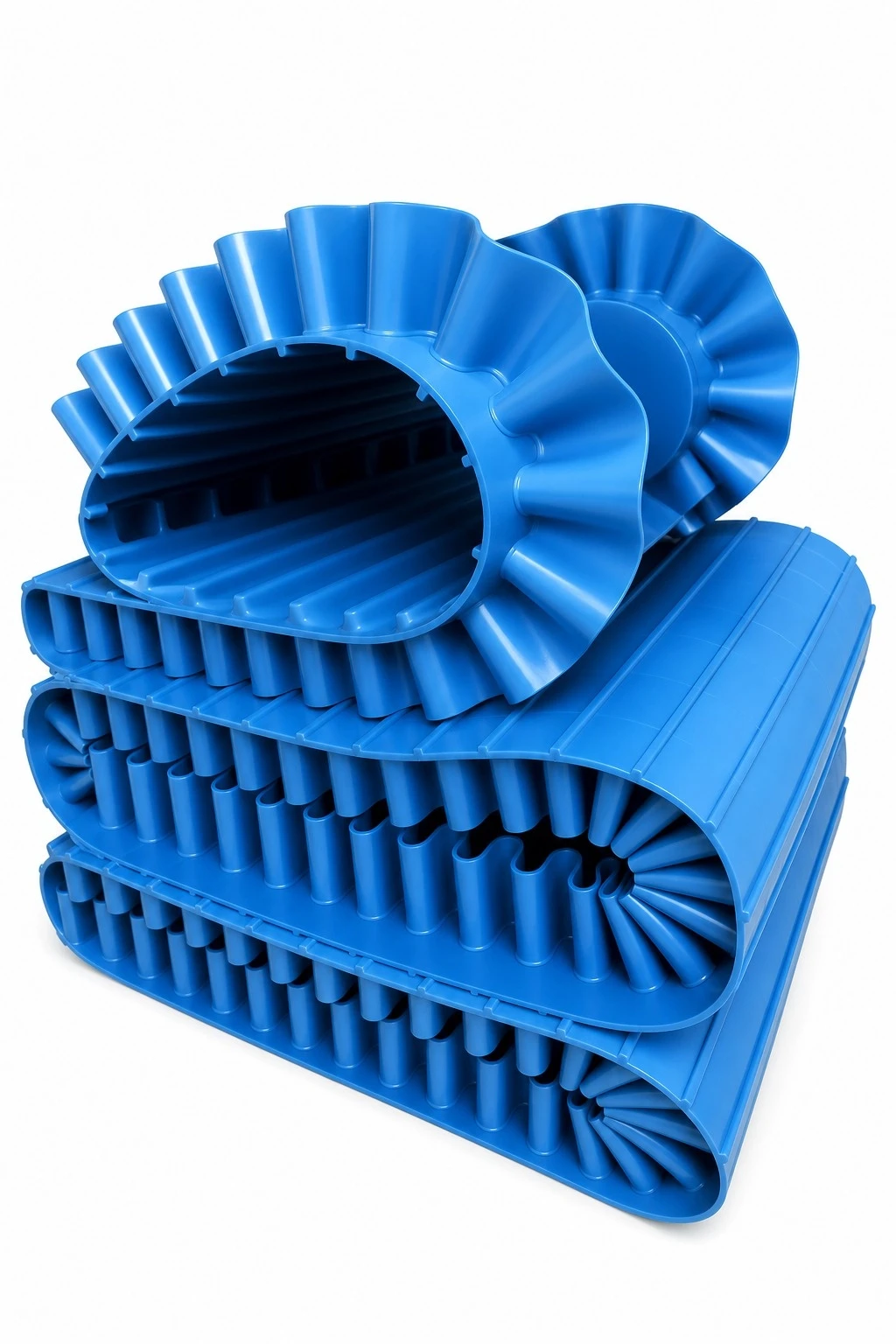

  • Pueden combinarse con tacos para formar bolsillos de elevación de producto en ángulo pronunciado o vertical.

*También puede contactarnos para necesidades de procesamiento de correas positive drive.

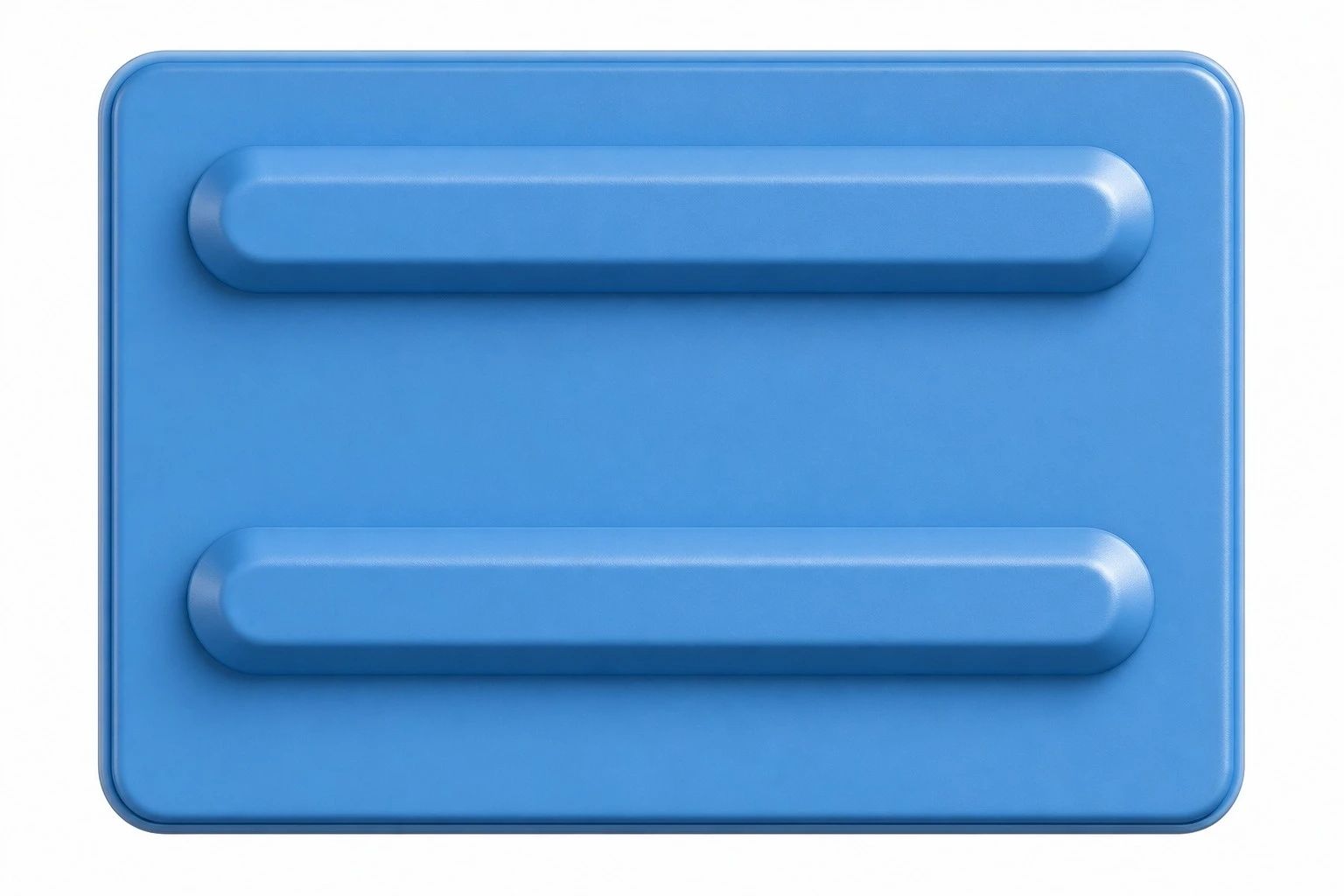

Perforación en Correa Positive Drive

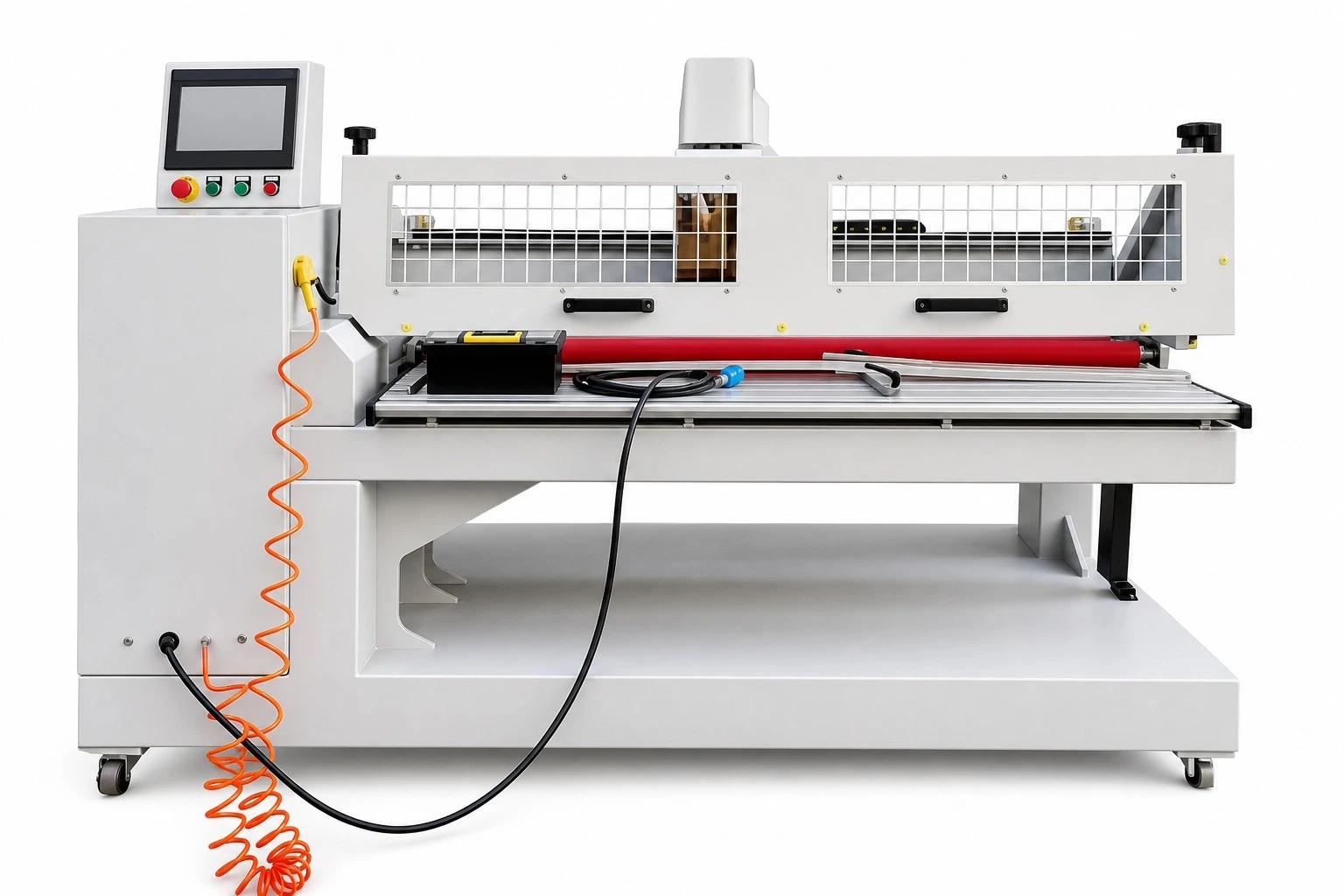

Máquina diseñada especialmente para la perforación de la correa positive-drive de accionamiento central (Center Positive Drive Belt).

Perforación en Correa Positive Drive
Correia positive drive perfurada sob medida, montada na máquina

Ventajas

  • Diversas soluciones de perforación — fila única, filas dobles, etc. Profundidad de perforación ajustable.

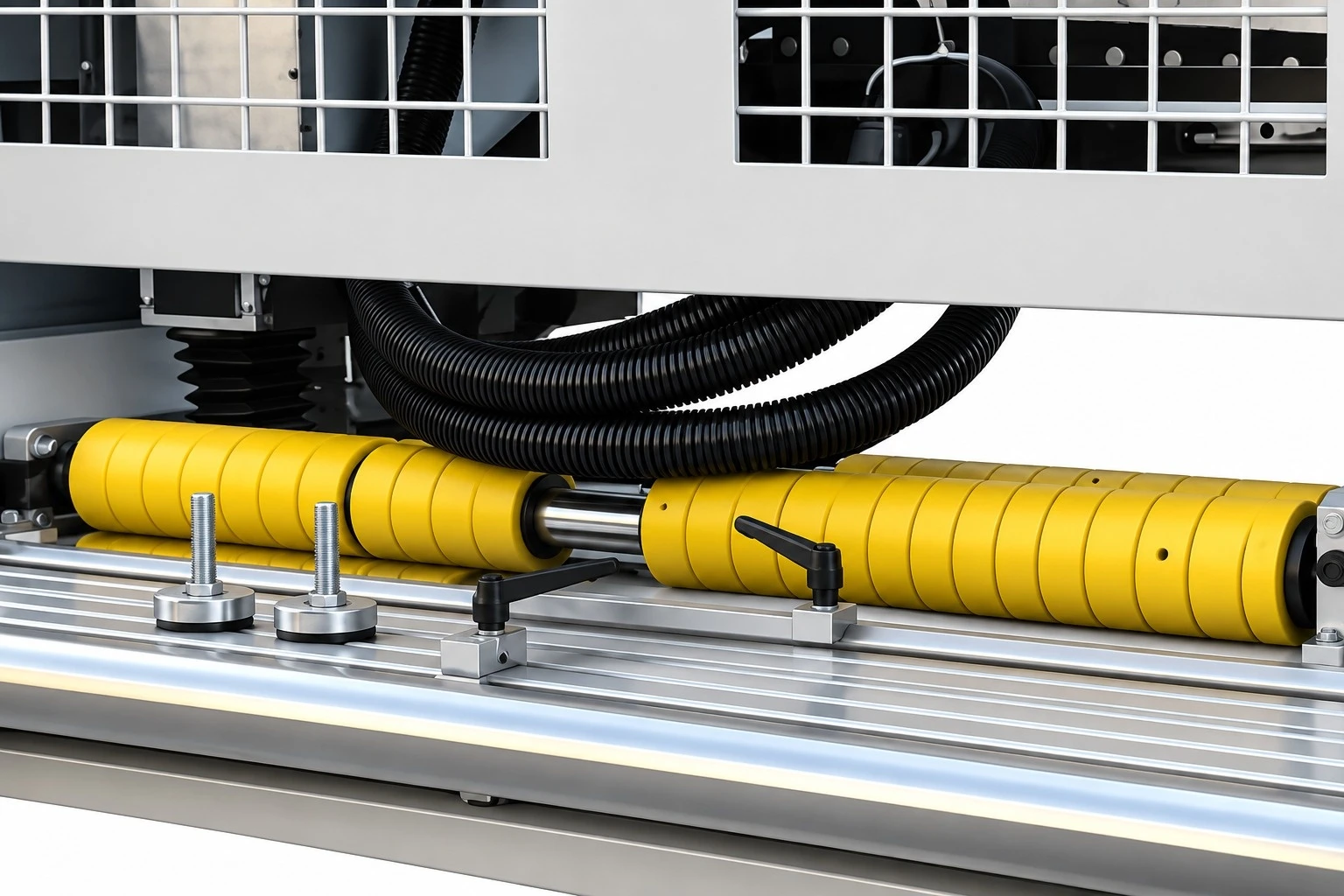

  • Rodillo especial para adaptarse al paso del diente y garantizar el movimiento suave de la correa positive-drive de accionamiento central sobre la mesa de trabajo.
Descargar PDF original Volver a los catálogos

¿Necesita una cotización para este equipo?

Hable con nuestro equipo y reciba una propuesta personalizada.

Hable con un especialista
